Proiectare încălzire în pardoseală

Eminescu: Bogdan

1 €/m². Pentru proiectare încălzire în pardoseală, nu folosim niciun [program] underfloor heating software, niciun LoopCad. De aceea să funcționeze instalațiile noastre?

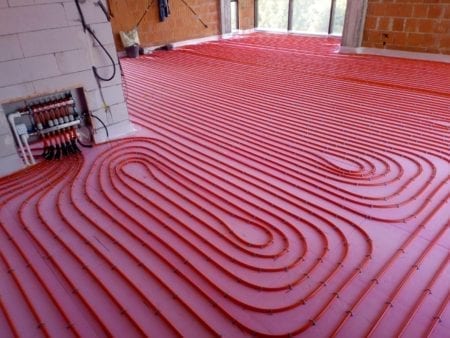

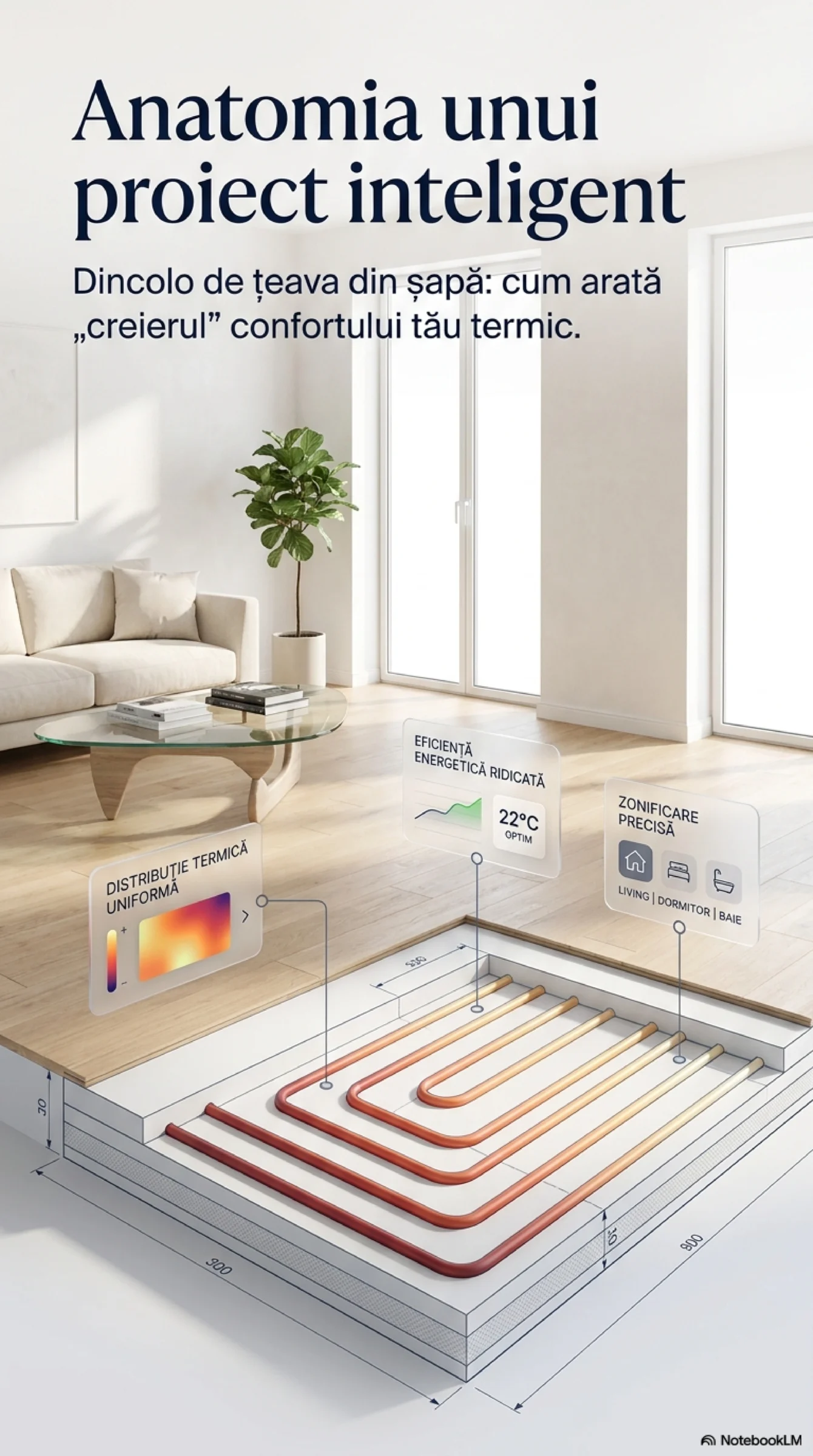

Proiectare încălzire în pardoseală = calcule de dimensionare, elemente potrivite instalației, adaptate clădirii. Bani corecți pe investiție și în exploatare.
Nu i-am deranja, dar pot fi sunați clienți cu case non-pasive, normale: 150..250 m², 400..650 lei gaz ianuarie 2019. Adică: instalații dimensionate și folosite corect.

Poți proiecta singur: download LoopCad gratis 30 de zile 🙂

Cam „prindere de urechi”, dar pot fi salvați leii cu proiectarea.
Nu pot fi sunați pentru muuulte întrebări ale omului.

Noi ne „chinuim” cu normativele românești 🙂 :

Proiectare încălzire în pardoseală – Nomogramă de calcul pași

Proiectare încălzire în pardoseală – Plan circuite

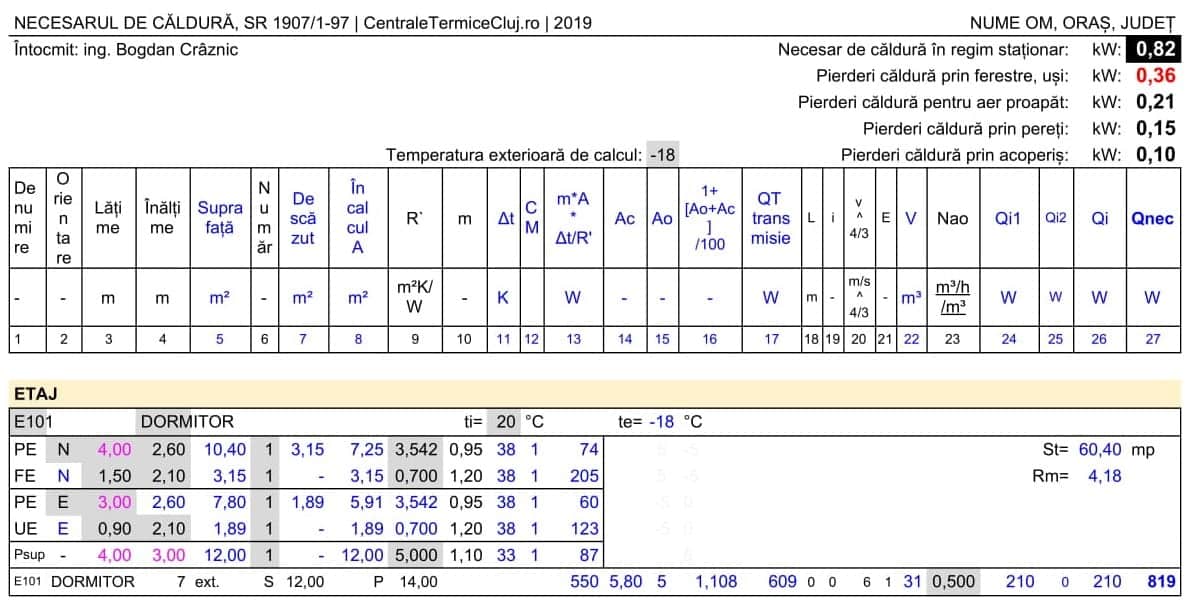

Proiectare încălzire în pardoseală – Necesar căldură încăpere

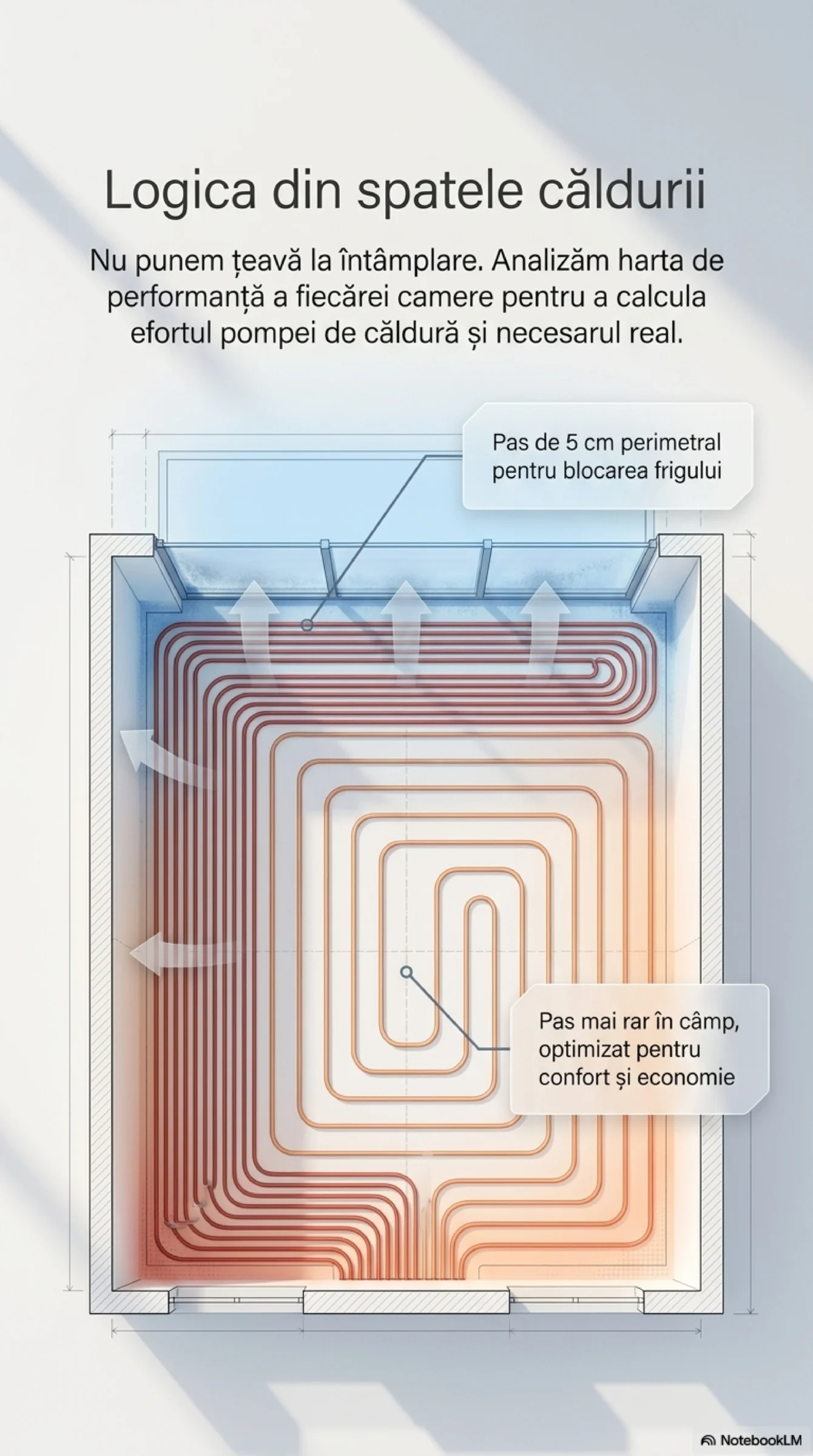

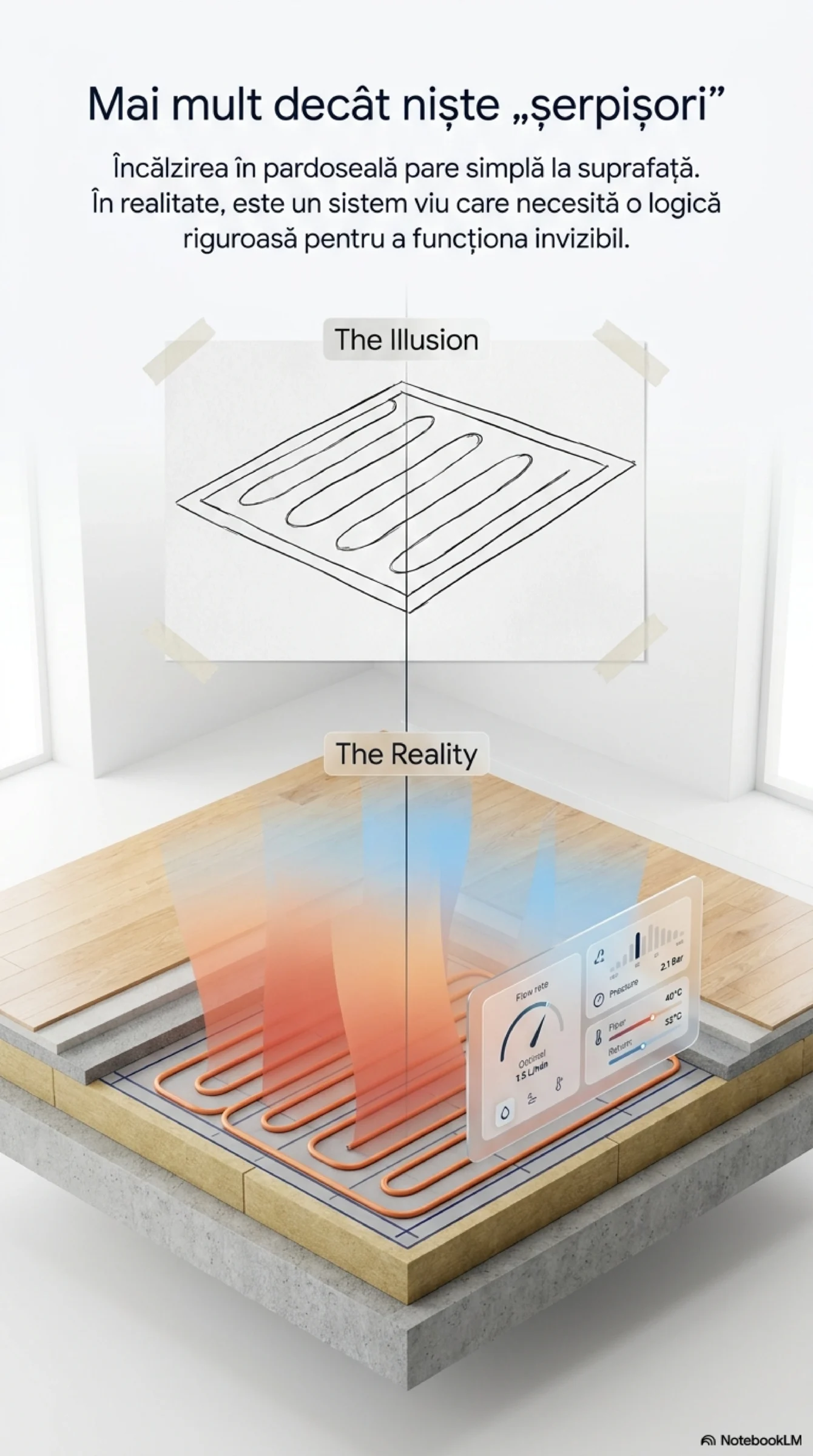

Nu [prea] desenăm „șerpi frumoși”, greu de realizat în real. Partea desenată nu cuprinde detaliile de așternere a țevilor. Pentru aceste planșe: 0,5 €/m².

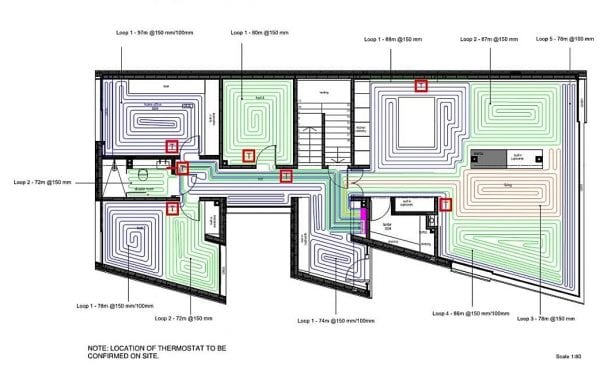

Proiectare încălzire în pardoseală detaliu așternere circuite – exemplu

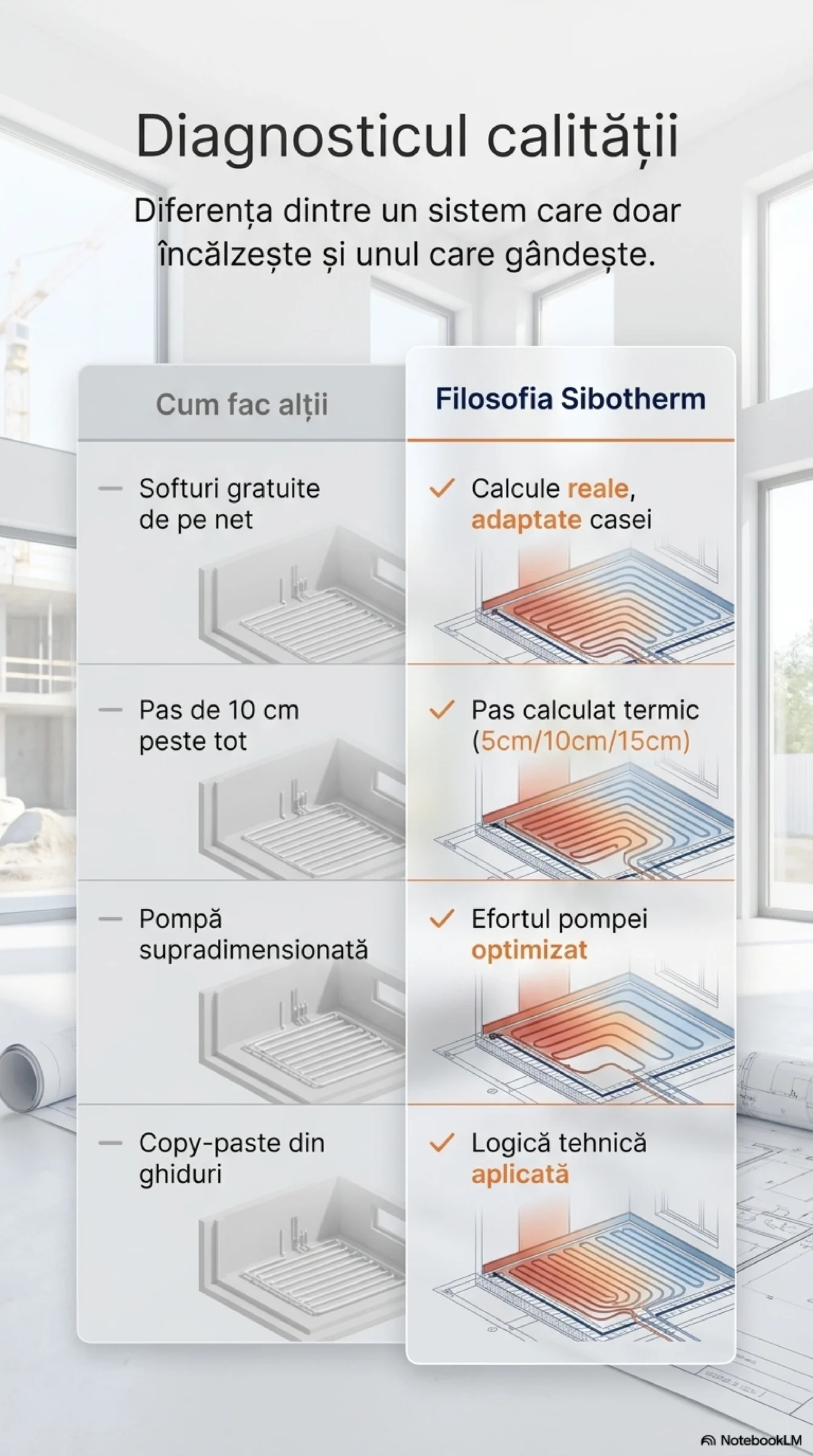

Proiectare încălzire în pardoseală | Aritmetică?

Nu doar:
– pas de 10 cm = 10 m de țeavă/m² încălzit = cam gata necesarul de materiale?
– grup amestec & pompă că trebuie, că nu trebuie?
– butelie egalizare că folosește, că încurcă? Puffer?
– centrală termică de 30+ kW, mai mult să stea?
– un milion de metri de „cable”, automatizare cu monitorizare că e hotel, că e casa omului?


Fără grup amestec/pompă

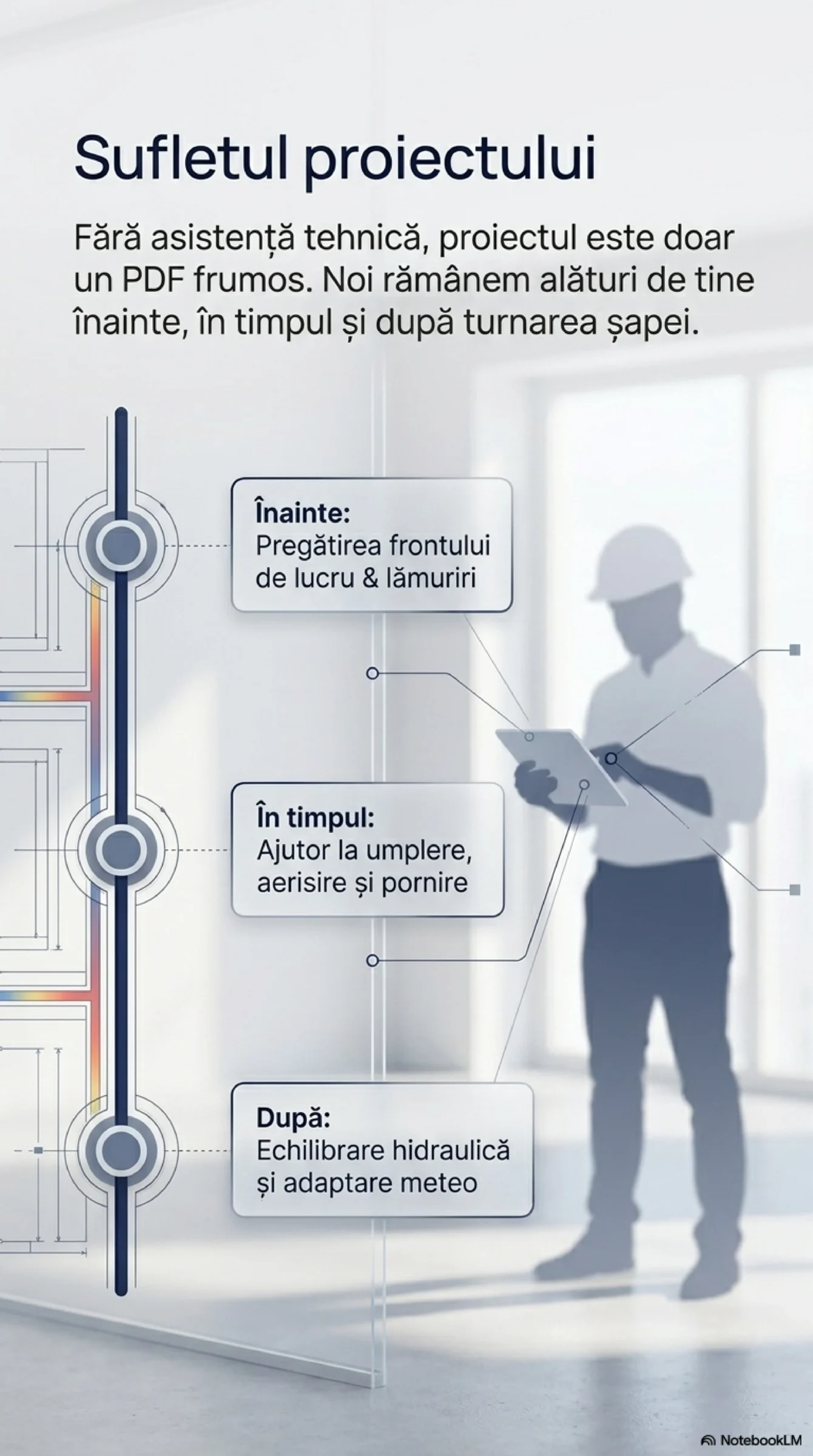

Nu valorează atât calculul pentru cantitățile de materiale necesare, cât contează asistența tehnică de dinainte, în timpul și după execuția lucrării.
Foarte importante sunt: finisajele, puterea sursei de căldură; cunoașterea automatizării centralei termice [sau PC], temperatura agentului, folosirea, ori nefolosirea unui grup de amestec, reglarea tandemului sursă căldură & instalații hidra & de automatizare; echilibrarea, adaptarea și exploatarea ulterioară a sistemului.

Proiectare încălzire în pardoseală | Date necesare

Textul de mai jos cu copii-peist (plain text) în email:

optimsibo@gmail.com

Date reale! Deseori, proiect = nu realitate. Nu e stres! Omu’ nu prea știe ce are și ce n-are. Vorbim, oricum.
Nu este nevoie de date pentru încăperile unde există deja, sau nu va fi încălzire.
De preferat: toate discuțiile în același mail cu „Reply”. Nu mail nou, nu WhatsApp.
Danke.

  1. Sursa de căldură: centrală pe gaz, pompă de căldură, cazan lemn, șemineu
    Loc montare CT, PC, cazan:
  2. Oraș:
  3. Plan situație, orientare: nord, sud, est, vest.
  4. Planuri subsol, parter, etaje, mansardă, pod.
    Aici: dimensiuni interioare încăperi, dimensiuni geamuri, uși. Destinații încăperi: bucătărie, cămară, hol, dormitor, cameră tehnică, laundry-room.
    Poze sau pdf + dwg [cad] dacă se poate.
  5. Secțiuni verticale (important!), fațade, poze șamd. Înălțime utilă finală estimată. Sau, înălțime placă-tavan pentru case deja începute.
  6. Pereți: beton, cărămidă, lemn, structură ușoară. Marcă, model, grosime. Mortar zidărie simplu/termo. Pentru lemn: inclusiv direcție fibră.
    Exemplu
    Demisol în pământ: beton armat 25 cm + EPS80 10 cm.
    Demisol în aer: beton armat 25 cm + EPS80 15 cm.
    Parter: Porotherm Robust 30 + EPS80 15 cm.
    Etaj: idem parter.
  7. Tencuială pereți tip: ciment, ciment+var, var, var+ipsos, termoizolantă (aerogel).
  8. Placări cu rigips, OSB + izolații termice interioare.
  9. Structură acoperiș. Izolație termică șarpantă, placă ultim nivel, tavan, strat de aer ne/ventilat, rigips, osb, scândură.
    Exemplu cu pod nelocuit, de la interior spre exterior
    Tencuială: de ciment 2 cm
    Placă beton armat: 15 cm
    Izolație EPS50: 20 cm
    Scândură lemn: 2,5 cm
    Țiglă.
  10. Ferestre, uși. În oferta aleasă de om, ar trebui sa fie Uw [W/m²K], sau R [m²K/W]. Nu există ofertă = estimare marcă, model.
    Uw = important. De obicei, pierderile de căldură sunt mai mari prin ferestre + uși decât prin toți pereții.
  11. Finisaje (pe jos) încăperi: ciment sclivisit, gresie, parchet laminat, parchet masiv, mochetă.
    Exemplu
    Demisol: gresie peste tot, ciment sclivisit în garaj.
    Parter: parchet Egger de 8 mm peste tot, gresie în băi.
    Etaj: idem parter.
  12. Temperatură interioară în garaj:
    anti-îngheț 7°C, sau
    de gardă 12°C, ori
    confort 20°C.
  13. Precizare încăpere unde va fi mașina de uscat haine, sau uscător = geam deschis mult timp.
  14. Doleanțe amplasare distribuitoare. Bine = în „mijloc”. Din motive estetice, mulți utilizatori aleg alte locuri.
    Relaxare! Cutia poate fi vopsită în culoarea camerei. Poate fi acoperită de același tapet. Nu sună absolut deloc 🙂
  15. Preferințe încăperi cu termostate.
    Preopunem: un singur senzor modulant (ori learning/TPI) pe toată zona folosită a casei (bucătărie, sufragerie, dormitoare, băi ș.a.)
    + alte termostate doar în dormitoare oaspeți (încăperi raaar folosite).
    Economiile se fac adaptând toată instalația la condițiile meteo și de confort în zona locuită 7 zile din 7.

    !!! De citit secțiunea: automatizare
  16. Alte observații ale omului 😉

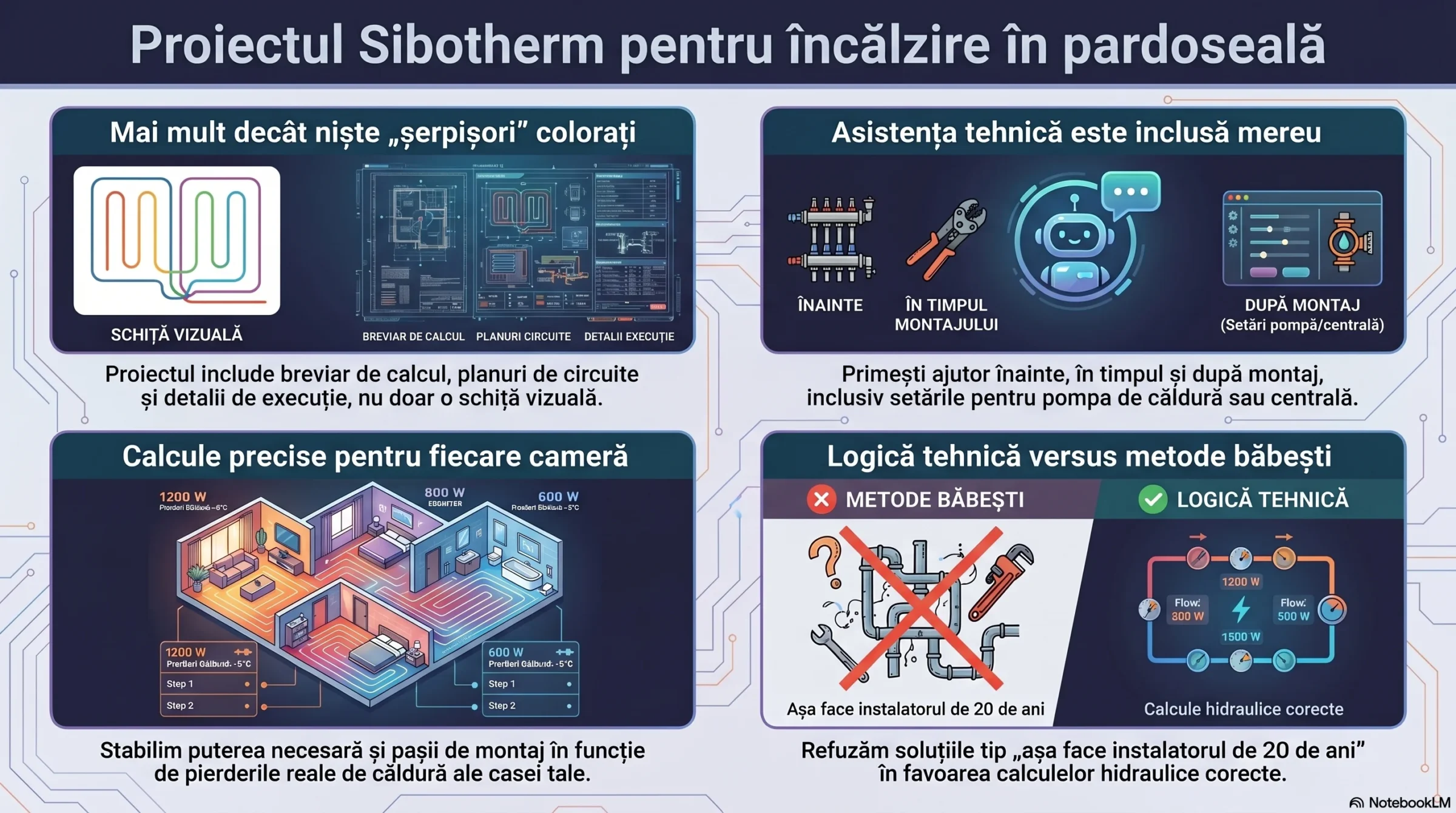

Proiectare încălzire în pardoseală | Ce va cuprinde?

NU copy-paste vreun ghid de proiectare Rehau, Uponor, sau normativ. Se pot lua, oricând, de pe net.

Proiect = BREVIAR DE CALCUL și propuneri tehnice potrivite diferitelor situații și momente. Nu 100 de pagini necitite de nimeni.

Desene = NU zoom cu fiecare centimetru de țeavă și cablu, sau zoom cu fiecare cm² de placă cu nuturi 🙁 nici desene cu „șerpi frumoși pe foaie” imposibil de executat în real.


Proiectare încălzire în pardoseală | Piese scrise

  • Calcul rezistență corectată la transfer termic a anvelopei clădirii.
  • Necesar de căldură conform STAS 1907.
  • Calcul dimensionare instalație încălzire în pardoseală. Necesar țeavă, implicit distanța între țevi = pasul. Dimensionarea se face în funcție de: necesarul de căldură/încăpere, finisajul încăperii [pardoseală epoxidică, gresie, parchet laminat, parchet masiv], diametrul și conductivitatea termică a țevii (nomograme), temperaturi: tur, retur, aer încăpere, tipul de suport al țevii [placă cu nuturi, cu folie, polistiren XPS simplu, PUR, plasă sârmă].
  • Număr distribuitoare pe nivel, amplasament. Tipuri distribuitoare și număr de căi ale distribuitoarelor.
  • Stabilirea regimurilor de temperatură a agentului. Poate fi același pe toată clădirea. Pot fi mai multe regimuri = grupuri de amestec.
  • Lungime fiecare circuit = info foarte utilă executantului. De ex.: urmează o buclă de 82 m; țeavă rămasă doar 79 m; va trebui un alt colac/tronson de țeavă mai mare decât 82 m.
  • Estimare procent deschidere debitmetre circuite = pre-echilibrare hidraulică. În funcție de comportament instalație-clădire, utilizaturul va ajusta fin pre-reglajele.
  • Cu clientul, stabilim forma circuitelor: meandre, melcat. Aglomerări de țeavă în zona unor uși, geamuri, suprafețe reci.
  • La fel, împreună cu clientul, alegem numărul de termostate = „zone de temperatură”.
  • Propunere instalație de automatizare.
  • Recomandări amplasare rosturi de dilatare.

Proiectare încălzire în pardoseală | Piese desenate

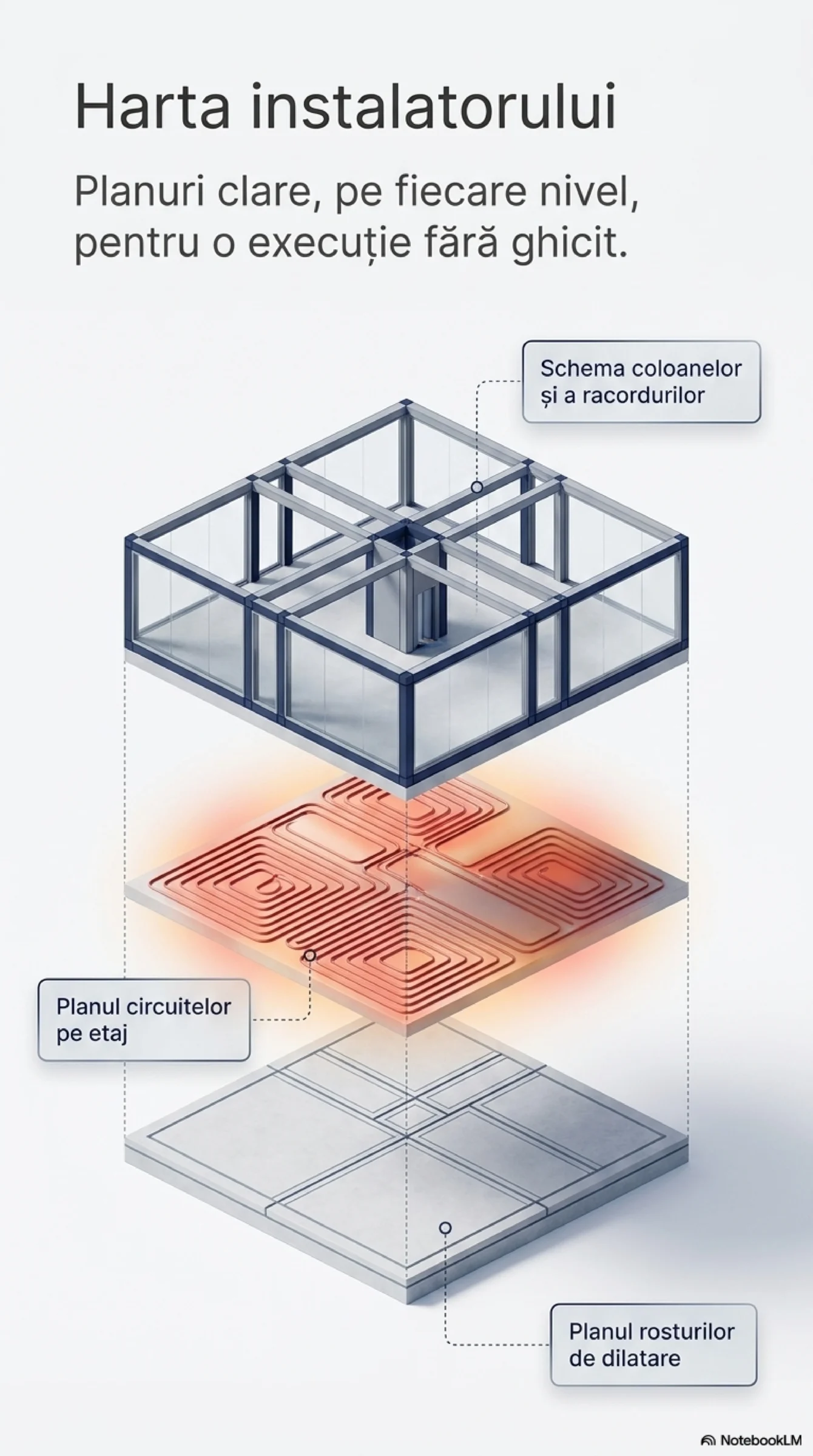

  • Planuri circuite încăperi deservite [denumiri, lungimi bucle, pași, forme, trasee distribuitor – bucle încăperi]
  • Planuri amplasare rosturi dilatare
  • Planuri amplasare termostate, bucle comandate
  • Planuri racorduri cameră tehnică – distribuitoare
  • Alte planșe solicitate de beneficiar:
    • Schema coloanelor racorduri CTh – DC
    • Detaliu distribuitor-colector
    • Exemple dispunere țeavă
    • Detaliu secțiune verticală șapă

Proiectare încălzire în pardoseală | Lămuriri

Cât costă?
1 € + TVA/m² încălzit.

Ce înseamnă „asistență tehnică”?
Utilizatorii cer info despre: placă cu denivelări, integrare cu alte instalații (electrice, sanitare, rigole duș, cadre WC), strat suport țeavă, șapă (grosimi, tipuri), finisaje (grosimi, tipuri, folii aderente), umplere și dezaerisire corecte, reglare hidraulică în sezon rece, setări optime centrală termică [PC].
Chiar despre: adoptare/dimensionare boiler, recirculare acm. Panouri solare. Interpunere șemineu, coșul acestuia. Hidrofor.
Unii, în fază de început c-ție, despre: cărămizi, izolații termice pereți, acoperiș, ferestre. Ventilare cu recuperare căldură (coaxiale, ori pământ) centralizate, sau izolate
Multe info…

Instalații de încălzire în pereți sunt cuprinse?

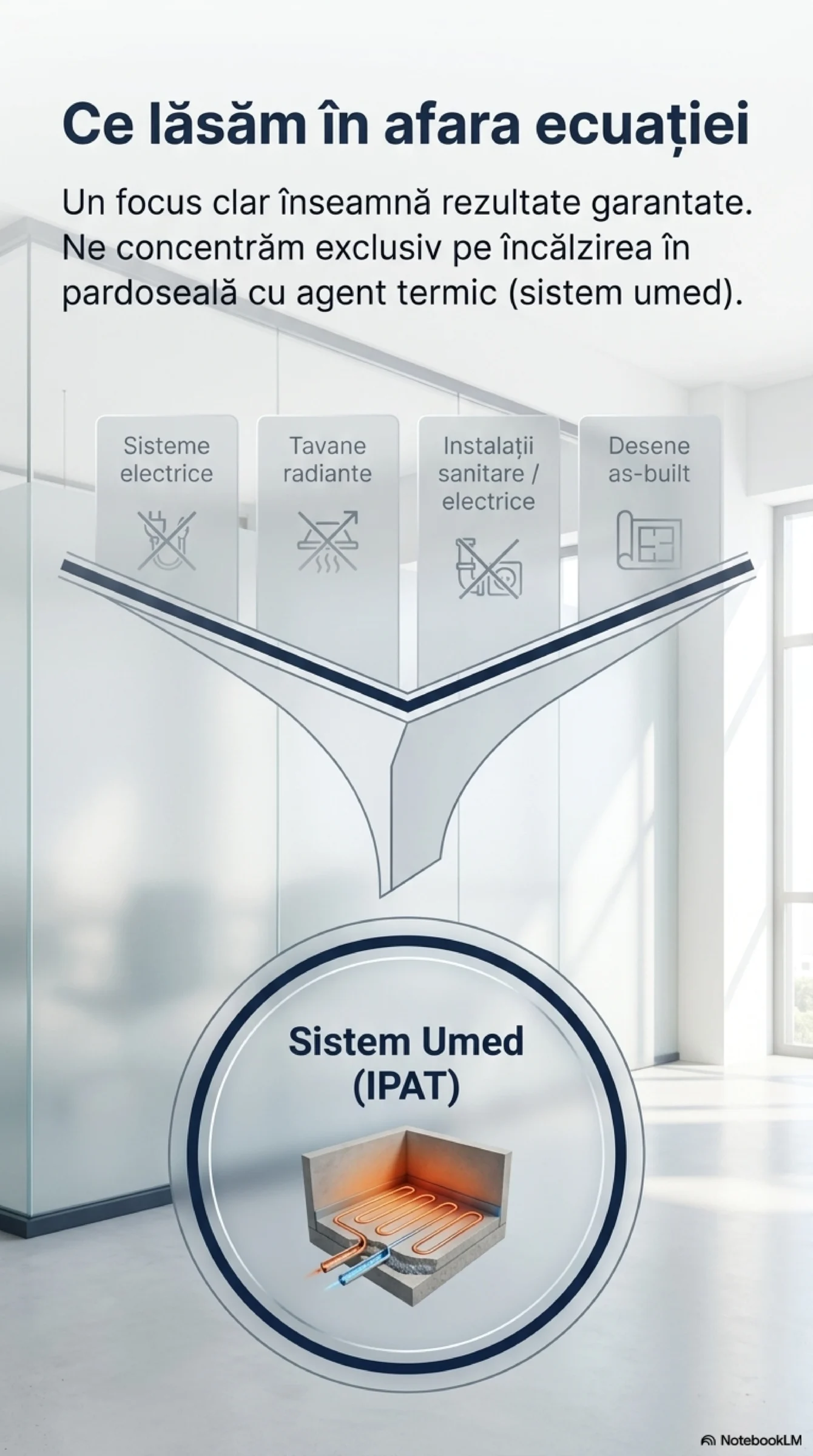

Nu.
Dacă ar fi nevoie doar de un aport pentru o încăpere (o baie mică „pe colț”) aceste calcule pot fi considerate cuprinse. De ex.: omul nu pune aport de calorifer, ci de încălzire în perete.
Proiectul se referă la instalații interioare de încălzire prin radiație de pardoseală cu agent termic apă caldă, sistem umed [în șapă flotantă].
Pentru instalații încălzire în pereți și tavan sunt alte calcule de dimensionare.
Se pot adăuga proiectului astfel de soluții tehnice.

Se vor folosi calorifere în instalație?
De obicei, nu. Nici în băi. Prosoapele se uscă de la podea. Vara nu merge căldura.
Dacă necesarul de căldură nu este satisfăcut de către pardoseala radiantă, va fi un aport adus de calorifere.
Unii ne dau dreptate ulterior: închid caloriferele. Prea cald.

Sunt cuprinse conductele ce leagă camera tehnică de distribuitoare?
Da.
Tip material, diametre. Planuri.

Instalații în camera tehnică sunt cuprinse?
Nu.
Dar, fără alți bani pe proiectare, vor fi recomandări despre: sursa de căldură (investiție versus cheltuieli exploatare), adoptare/alegere boiler, butelie egalizare, puffer, pompe de circulație, vase expansiune, vane de amestec/deviație, servomotoare, controlere, coș fum etc.

Instalații de automatizare sunt cuprinse?
Va fi o propunere pentru automatizare simplă, cu descrierea elementelor și funcționării.
Sunt foarte multe soluții pentru automatizare, fiecare cu particularitățile sale: montaj, forță, comandă, setări.
Utilizatorul poate solicita informații tehnice despre echipamentele ce și le propune spre folosire.

Instalații electrice sunt cuprinse?
Ar trebui să facă parte din proiectul de această specialitate.
Vor fi descrise tipurile și secțiunile propuse ale cablurilor.

Instalații de apă (sanitare) sunt cuprinse?
Nu.
Instalațiile de apă rece, apă caldă menajeră, recirculare acm, ori canalizare nu sunt cuprinse.
Pot fi solicitate diferite recomandări: materialul conductelor, presiuni, temperaturi, tip distribuție (ramificată și inelară), recirculare acm, alegere boiler, hidrofor ș.a.

Instalații de răcire sunt cuprinse?
Calculul se va face pentru necesarul de încălzire.
Aceeași instalație poate fi folosită și pentru răcire, în anumiți parametri.
Însă, pentru necesarul termic de răcire sunt alte calcule de dimensionare.
În plus față de cele din șapă, pot fi conducte în tavan, pereți. Sistem umed, ori uscat.

Proiectul respectă STAS-urile, normativele și legile în vigoare?
Da.

Documentația poate face parte din Cartea tehnică a construcției.
Da.

Proiectul este verificat MDRAP?
Nu.
Poate fi, dar va trebui adăugat tariful unui verificator It.

Înainte de a deveni ascunse, A NU SE UITA:
poze cu toate instalațiile!
Eventual, cu un reper de lungime în fotografii.
Vor fi foooarte utile în anii ce vin.
