Setare temperatură centrală termică

Ne lăudăm cu multe cliente smart; onorați.

asistență sibotherm = multe-multe-răspunsuri

sibotherm app tel&lap în setări browser

gaz curent lemn Cât e kilowattu'?

bonus 1k € acordat în Grup pompare nuuu

Clig lung pe = share, linkul duce direct în acel paragraf.
Sau: selectare text dorit, clic lung, share, linkul duce spre acel text - Chrome, Edge.

Setare temperatură centrală termică = 70°C și setare presiune = 1,5 bari = atât spune service-ul și gata, PUNCT. E drept, nu-i plătește nimeni pentru un milion de setări. Setare centrală termică înseamnă mult mai mult decât reglare temperatură centrală în condensare. Vă imaginați ce setări sunt prin spitale, școli, primării, armeți hehei-instituți’.

Salt la tabel setări 🦘 sau la eroare 101 supratemperatură.

Setările de mai jos sunt complexe, unele (foarte) greu de înțeles. Sunt valabile și pentru pompele de căldură (de fapt, chiar mai necesare). Însă, aș spune că fiecare utilizator ar trebui să aibă un minim de cunoștințe, OpenTherm, OpenMind, Education. Oricum, cred că bietul tabel tehnic de mai jos devine o lectură foarte utilă și chiar foarte interesantă.
Articolul va fi completat și supărător de lung (aliniat acestui sait). Deocamdată, sper să ajute. Mulți ne cer aceste setări. De acum, puteți trimite linkul paginii și altora.

⚠ Atenție!
(re)CALIBRARE 🔥 gaz
se face pe
🌡 temperatură 🩸 ÎNALTĂ,
toate buclele, caloriferele deschise!

Temperatură înaltă = paramentrul 420 = 1 (Ariston și Chaffoteaux). Actuatoarele, capii termostatați deschiși. Țevile Purmo, Rehau, Uponor etc. au T.max 90°C, șapa nu se supra-încălzește în 5 minute. Centralele antice, fără vană de gaz electronică, nu trebuie calibrate.

Setare temperatura centrala termica
Setare temperatură centrală termică
temperatură mică = confort, economii, minimă poluare

 Bun simț 🤭😇 și setare centrală termică

Unele setări pot da erori. Recomandare: nu deranjați service-ul, dacă propriile voastre setări produc vreo eroare. Voi înșivă setați, voi înșivă reparați. Nu există centrala perfectă, setările magice, condițiile identice. Unele service-uri spun că: setările proprietarului = pierderea garanției (Daikin de ex.).

 Inginerul de service & setările

Și pentru clienții noștri, și pentru ceilalți: scriu câteva aspecte la care să vă așteptați din partea inginerului de punere în funcțiune a centralei (și din partea instalatorului).
Io aș propune să colaborăm, nu să ne convingem unii pe alții: ing. de service vs ing. de instalații. Puteți sări la setări, fără a citi micul pamflet tehnic.

FRUST’ARE
Atenție ☢ maximăăă! Niciun service, de la absolut nicio marcă, din niciun oraș (Cluj inclusiv) nu face setările de mai jos. Dimpotrivă: Nuuu, dle, nuuu umbla! Bine, nici nu prea știe ingineru’ de super-service (nu toți) ce e cu setările astea ale vieții, total aiurea și fără niciun rost. Așa că: you are on your own!

Unii chiar „amenință”: Se pierde garanțiaaa, dle. Ok, piardă-se! Mai bine piere garanția decât confortul, banii, combaterea poluării. Sau, aștept câțiva ani să scap de garanție, să pot umbla la propria-mi centrală?

Service-ul ar trebui să fie preocupat de analizorul de gaze și noxe, nu de hidraulice și termice! Mda, service-ul (aprox. toți, inclusiv instalatorii) se leagă de:

😮 Fără grupuri de pompare nu merge, dle.
😮 Lucrez de 20 de ani la Vaillant, dar așEa ceva n-am văzut, dle.
😮 Pompa din centrală nu duce singură, dle.
😮 Trebuia să pui de cel puțin 35 kW, dle. De 24 kW merge tot timpu’, factura vine triplă.
😮 Du-te de-aici cu senzorul tău de exterior! N-are nicio vrăjeală, dle.
😮 Dacă nu pui termostat, centrala consumă că-ți treb’e rate s-o plătești, dle.

Când, de fapt, habar n-au (repet că nu toți) de:

👃 echilibrare hidraulică,
👃 curgeri laminară, turbionară,
👃 regimuri de transfer termic tranzitoriu, staționar,
👃 modulare (OpenTherm) temperatură agent termic funcție de cea exterioară.
🙊 Un domn (superior, evident) service de k-ani la Vaillant: Dle, nu poți forța (forța, forța, CFR?) pompa peste 30%. Io: Păi, atunci, în prospect trebuia să scrie 1,2 mCA (metri coloană apă), nu 3,5 mCA, că sun la Protecția consumatorului, dle. Dau bani pă 1,2, sau pă 3,5 mCA? Of, câte alte pățanii!
🙈 Ing. service oct. 2021 îmi spune: Dle, ați auzit de inerție termică? Cum să folosiți senzor exterior!?

Bine, cu unii ingineri de service cădem de acord. Unii ne recomandă niște limite pt. setări, reglaje, ne ajută, ne previn. Le mulțumim.

Să dau încredere. Avem client cu casă 440 m² î.p., D+P+E, living 40 m² cu h 6 m = CT 24 kW cu pompă de 42 W, fără nicio altă pompă, grup = funcționare foarte ok, factură max. 850 lei, ianuarie 2021.

 Inginerul de service & pompa din centrala termică

Mai multe în: Pompă centrală termică & automatizare pardoseală. Service-ul și instalatoru’ celebru’ știu că pompa face din energie cinetică, energie potențială? 🙄 Ceee?

Pompa ecoTEC plus VU VUW VUI 6 5-5 - setare centrala termica
Pompa ecoTEC plus VU VUW VUI ..6/5-5 – setare centrală termică

Când proiectăm, verificăm datele tehnice ale echipamentelor: pompe, vase de expansiune, puteri kW, diametre racorduri șamd. De pildă: dacă un vas de expansiune de 8 litri (găsit în mai toate centralele) = suficient, NU adăugăm niciun vas exterior. Nici arzător, 🤭. Recomandăm centrale cu puterea minimă mică. Spunem clientului la ce să se aștepte dacă alege o CT cu puterea minimă de peste 6,5 kW. Șamd.
NU supradimensionăm de 3 ori, 💪💪💪.

Pentru pompa de circulație: verificăm ca pierderile de sarcină (presiune) din instalație să fie mai mici decât cele asigurate de pompa încorporată.
În poza de mai sus, disponibilul este de 3,5 mCA. Mă bazez pe valoarea asta? O împart la 3?
Oricum, alte centrale fac 5 mCA, unele chiar 7 mCA pt. aceleași debite volumetrice.
Tendința (în CT moderne) este de mărire a acestui disponibil. Interesant: cu același consum de energie electrică.

 Proiectăm cu datele tehnice ale centralei termice?

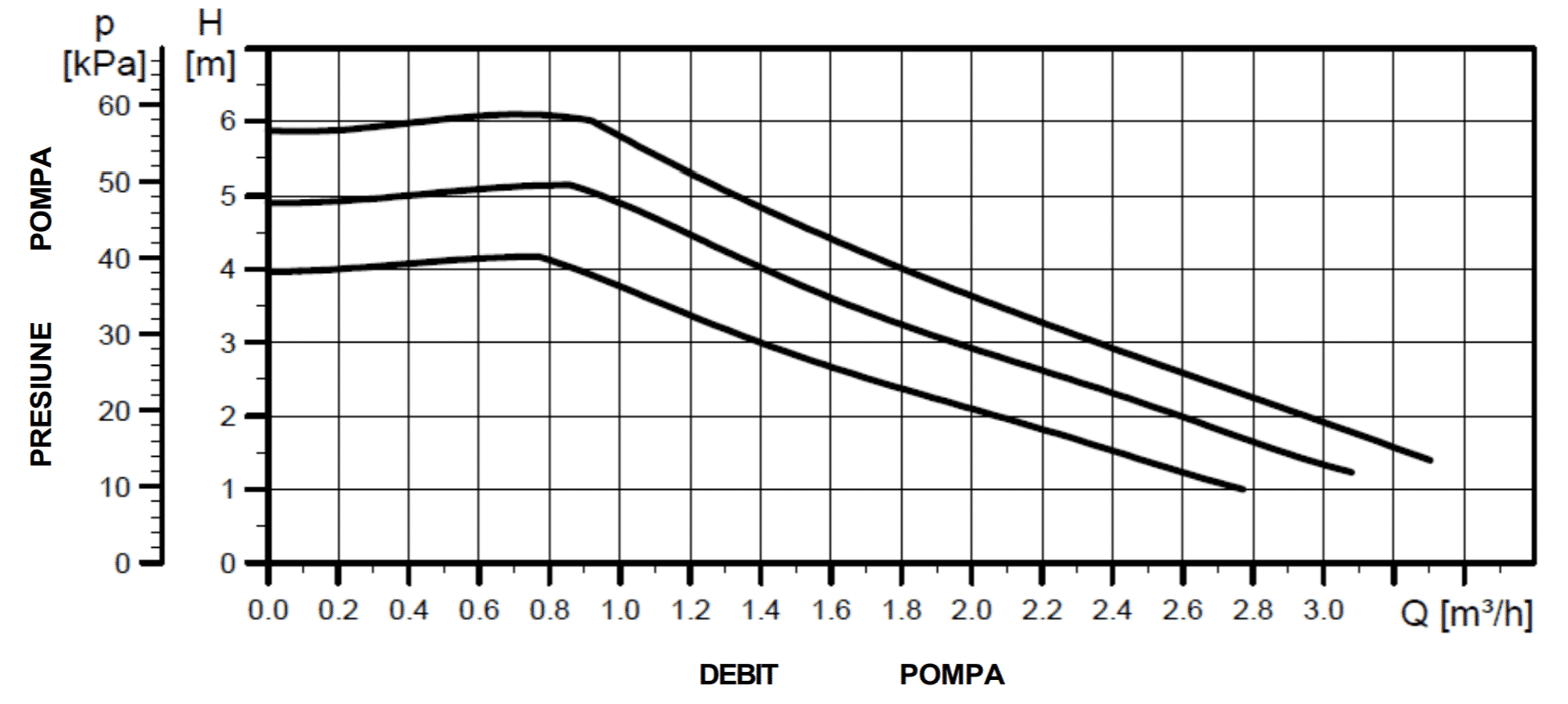

Centrala termica Motan MKDens 25 30 35 pompa
Pompă centrală termică Motan MKDens 25 30 35.
Aceeași pompă în: 25 kW, 30 kW, 35 kW. Sh!t?
😇
Bine, doamnele de la The Motans puteau scrie: caracteristici ale (nu a) pompei.

Simplu. Proiectarea și datele tehnice. Se va ține cont de… după care, vă rugăm să împărțiți cu 3 – în cap, sau pe calculator; cu ce aveți, va fi ok oricum. Datele tehnice din acest manual sunt total aiurea; vă rugăm să consultați instalatorul, sau inginerul de service din orașul dvs, că știu cel mai bine. Sfaturile lor valorează mult, uite, din 1990 încoace. După cum bine știți din Încălzire în pardoseală – ghid: în Rămânia, instalatorul bate manualul. Alte motive că Rămânia e pe culmile dezvoltării, nu rămâne, ca Elveția de exemplu.

 Setare centrală termică gaz, electrică, ori pompă de căldură

Mai jos, setări Ariston Genus One = valabile pentru orice centrală pe gaz, sau electrică: Immergas, Protherm, Viessmann etc., ori pentru orice tip de pompă de căldură. Evident, meniurile diferă. Însă, e vorba de puteri kW, temperaturi, presiuni, pompe, compensare meteo, automatizări șamd. În tabel sunt setările pe care le facem noi. Pot fi schimbate, adaptate pentru casa, instalația omului.

Pompe de căldură preț explicat & Pompe de căldură păreri tehnice

 Încă nu aplicăm automatizări!

Să nu uităm și de Reglaje hidra înainte de automatizare (plus temperatura, presiunea)! Abia după acele reglaje și setările de mai jos, propunem să aplicați automatizările centralizate și/sau de câmp (termostate, actuatoare).

 SETARE CENTRALĂ TERMICĂ

Clic lung pe agrafa de mai sus = link direct aici, în acest paragraf (sau share).

⚠ Atenție!
(re)CALIBRARE 🔥 gaz
se face pe
🌡 temperatură 🩸 ÎNALTĂ,
toate buclele, caloriferele deschise!

Temperatură înaltă = paramentrul 420 = 1 (Ariston și Chaffoteaux). Actuatoarele, capii termostatați deschiși. Țevile Purmo, Rehau, Uponor etc. au T.max 90°C, șapa nu se supra-încălzește în 5 minute. Centralele antice, fără vană de gaz electronică, nu trebuie calibrate.

 Manual tehnic

Manuale instalații. Recomand folosirea manualului; iar, textul de aici să fie considerat doar ca pe o încercare de explicare a setărilor.

 Bine de știut

Setări Ariston și Chaffoteaux. Modelul Clas nu cere calibrare gaz.
Lot (an) de fabricație & valori
⚠ În funcție de lotul de fabricație, există diferite limite de setare.
Valorile de mai jos pot să nu apară pe centrale mai noi. Tabelul de mai jos se referă la o CT de peste 4 ani.
Intrare în meniu
Genus: BACK + OK simultan lung. Ușor-prima apăsare back. Cod 234. Back = escape.
Niagara: (urmează)
Clas: ➕➖ stânga (iconița robinet) simultan lung. Cod 234. ➕➖ stânga = navigare; ➕➖ dreapta (iconița calorifer) = ok/back.
Recalibrare 🔥 gaz → când schimbăm puteri, parametrii 231..233.
NU facem calibrare gaz pe temp. joasă! Calibrare gaz reușită: 420 = 1 temp. înaltă. Pe joasă, posibil eșuare. Înainte de recalibrare, comutăm pe temp. înaltă. Se poate re-intra în meniu cu aceleași apăsări lungi: back + ok, chiar dacă meniul afișează Calibrare eșuată.
Prima calibrare System, Clas B și Niagara
Înainte de prima calibrare, setăm parametrii: 250, 257, 263. Dacă nu-i schimbăm, pornește anti-legionalla imediat, automat, la prima pornire a centralei.
Auto, meniu principal (utilizator) = adaptare meteo = temperatură tur după senzor exterior (+ interior dacă ∃).
Meniu principal: OK/Reglaj ecran/Ecran inițial/Ecran Complet = afișează mai multe informații.
58°C/calorifer nu e vreun defect = termostatul nu cere căldură. Când cere = arată temp. tur setată manual sau adaptată. Ideal = caloriferul să fie încadrat în chenar = cere căldură = vedem valoarea cerută a turului = puterea (kW) a centralei este justă = adaptarea e corectă. Sh!t: casa cere sub 2 kW = caloriferul e fără chenar = așteptăm centrale care să facă și numai 0,5 kW. 🤗 Ăsta e motivul că propunem automatizare fără termostat legat cu sursa = nimeni nu comandă vreodată oprirea centralei = temperatura din aer și podea se schimbă leeent și puțiiin, variații foarte aplatizaaate. De fapt, temperatura șapei se schimbă abia la zecimală de °C, de-a lungul unei zile. Iar, cea a finisajului de sub talpă nici atât. 💃🕺🤸‍♀️🤸‍♂️
2 kW
Foarte important! 828 ar trebui să arate și 2 kW. Dacă nu = de la 6 kW direct 0 kW = dezechilibrare hidraulică.
Aerisire (Purge) gama One: lung calorifer/robinet. Aerisire gama Evo: lung săgeată + ok.
Nu ne bazăm pe tipul ăsta de aerisire. Mai multe despre umplere ok în: Aerisire încălzire în pardoseală.
230 V
Tensiunea trebuie să fie 230 V ca senzorul ext. să vadă perfect. Sub 230 V, senzorul vede mai cald. Stabilizator de tensiune = ok.

 Setări sugerate

Paginile 29+ din manual instalare. Repet: recomand folosirea manualului. Textul de aici, doar ca pe o încercare de explicare.
p = pardoseală; c = calorifere; f = fabrică; ex. parametru 201: p1 c2 f2 setare propusă pardoseală, setare sugerată calorifere, setare din fabrică.

Dacă au fost prea multe setări, sau CT nu mai reușește calibrarea ș.a.-probleme, trebuie un restart = reveniți la setările din fabrică. Situație extrem de rară.

201 Preîncălzire acm 🚿: p1 c1 f0
Preîncălzire acm 1 = on. Pentru centralele cu boiler (acumulare) = se generează acm. Centralale fără boiler, au un mic conținut de acm între plăci; valoarea 1 = se preîncălzește.
220 Aprindere lentă 🤏 kW: p25 c25 f60. Atenție la 233 detașare flacără!
Aprindere lentă = %kW putere la pornire
🥇 Extraordinar de utilă această setare! Și: 231 cu 233. Ar fi super să le regăsim pe toate mărcile, modelele de CT gaz și pompe de căldură.

⚠ Unele modele au limită inferioară de 17, altele chiar 0. Unele sună pe 17. Urcați pe 25, sau pe valoarea fără sunet. Poate da eroare detașare flacără: depinde de lungime horn, vânt, praf ș.a.

Aprindere lentă = puterea cu care pornește arzătorul; fie pe încălzire, fie pe apă caldă menajeră (acm). Aproximativ: 0 = 5 kW, 100 = 25 kW. Valoare mică = super-util pe încălzire toamna, primăvara. CT pornește frumos, cu putere mică. Dacă e ger, crește ↑ kilowații până la puterea necesară. Dacă e călduț (necesar căldură mic), ↓ poate coborî pe 2 kW. Dacă apare eroarea lipsă flacără, creștem valoarea.
Unul din motivele că branduri cunoscute (în Rămânia) ca cele-mai-bune-CT sunt pe locuri codașe în topul nostru de CT gaz. Centrala pornește pe 15 kW, merge doar 3..20 de secunde, că apa atinge temperatura de 23 (sau 29, ori 35° cât e setată manual, sau automat în funcție de senzorul extern) și se oprește. Nu ca un bec stins-aprins-stins, arzătorul re-pornește numai după 3 minute (temporizare), că arzătorul are o protecție pentru numărul de porniri-opriri.
Pompele de căldură de mii de € au soft start, pornesc cu P.min și se opresc la P.necesar, kW = ideal.
223 Termostat pardoseală sau ambient🌡: p0 c0 f0
Termostat pardoseală = 0, TA2 = 1, termostat ambient. Setăm 1, doar dacă folosim fișa (păpucul) ăsta pentru senzorul exterior NTC 10 kΩ (neoriginal). Tăiem piciorușele fișei. Sau, dacă ∃ zona 2 = al 2-lea termostat on/off.
225 Întârziere aprindere ⏳ timp: p0 c0 f0
Întârziere aprindere. Nu umblăm. Cum considerați.
231 Putere maximă încălzire 💪 kW: p4 c4…40 f55
Putere maximă încălzire. Enervant = toamna și primăvara. Putere mare = arzătorul va porni și opri în câteva secunde. Ideal = valoare cât mai mică. Apartament = 4..10. Casă < 100 m² = 4..25 șamd. Calibrare 🔥.
232 Procent putere maximă apă caldă menajeră 💪 kW: p100 c100 f85
Procent putere maximă apă caldă menajeră = să fie 💪 kW pe 🚿. Este independent de 231. Că setăm valoarea 100, nu am întâlnit erori. Cere recalibrare gaz. Service-ul face recalibrare cu o baterie de apă caldă menajeră deschisă. Calibrare 🔥.
233 Procent putere minimă încălzire 💪 kW: p4 c4 f1. Modele mai noi au f17.
Procent putere minimă încălzire. Valoarea 1 poate da eroare Detașare flacără. Urcăm pe val. 4, fără să chemăm service-ul. Eroarea poate fi și că nu e gaz, sau e gaz cu aer, că tocmai s-a branșat vreun vecin din aval. Calibrare 🔥.
234 Procent putere maximă încălzire 🦾 kW: p4..40 c4..40 f0
👍🏻Nu cere recalibrare gaz.
Ideal = cât mai mică. 4..40 = apartamente .. case 150 m². Case mai mari, sau termoizolație încă nu ok, peste 40, probabil. Noi setăm ff rar peste 60..65.
De ce valoare mică? Cu cât e mai mic 234 cu atât de mic devine și 220, puterea de pornire; foarte util toamna și primăvara când casa are cerere mică de căldură.

Să nu uitați de 234 mic!
Client 179 m², pardoseală-evident: a setat 234 = 4; fără curent cca 7 ore; afară -10..-8°; scăzut temperatura 1°; nu mai reușea să recupereze gradul căzut, deși afară cca -3°. Rezolvare = mărit 234. Interesant că, deși afară au fost chiar -14°, cu 3 kW reușea să facă temperatura de confort cerută, 22,5°. Ca să ne dăm seama, de fapt, cât consumă ditamai casa de 178 m² (putere CT pentru casă) și cât contează să stăm în regimul staționar, să ne ferim de tranzitoriu. Motiv pt. care spun: termostatul să nu dea comandă de oprire centralei, ci să facem chinuit 22,5°, nu să atingem histerezisul de oprire, 23°. C-așa, centrala repornește abia la 22°.

Pompe de căldură
O informație folositoare pentru cei cu PdC. O PdC aer-apă 8..10 kW, la -10°, are vreo 5 kW + 3 kW (rezistență electrică). Evitați termostatul on/off (automatizarea on/off); mai bine modulăm (micim) puterea continuu decât ba 0 kW, ba putere mare spre maxim.
235 Tip întârziere aprindere încălzire ⏳ timp: p1 c1 f0
Tip întârziere aprindere încălzire: 1 = automat, 0 = manual. Automat = softul face niște calcule de timp și temperaturi.
236 Întârziere aprindere încălzire ⏳ timp: p3 c3 f3
Întârziere aprindere încălzire. Arzătorul se re-aprinde după 3 minute. Poate fi scăzut/mărit, dacă 235 = 0. Poate fi util pentru CT de 30, 35 kW că au puterile minime peste 3 kW. Timp mai lung, mai scurt în funcție de cum observați pornirile/opririle. De evitat: funcționarea arzătorului doar 10..15 secunde, repornire după 1 min.
237 Post-circulație pompă pe încălzire ⏳ timp pompă: p15 c15 f3
Post-circulație pompă pe încălzire, după comanda de oprire termostatului. Dacă există termostat on/off și/sau Cube și nu dau încă oprire, însă CT depășește temp. tur setată, arzătorul se oprește, pompa se pune pe 20% = 8 Wați. Noi, evităm comenzile de on/off ale termostatelor către CT. Toamna, primăvara (când casa cere sub 2 kW, de fapt), pompa se pune pe 20%.
238 Turații pompă 😵: p1 c2 f2
Turații pompă 0 = minim, 1 = maxim, 2 = modulant. Setând 1, maxim = ΔT (tur – retur) devine mic, mic; uneori sub 1° (cald afară, ori necesar mic de căldură). Deci, pas de 10 cm, pas de 25 cm nicio zebră sub tălpi: Urzeala temperaturilor.
Turații maxime = 42 W * 24 h * 30 zile = 30 kWh/lună * 0,65 lei = 20 lei/lună.
Apartamente, case mici ±120 m²: 245 = poate fi 75% = 15 lei/lună, același confort. 😮
239 Temperatură 🌡 ΔT: p10 c10..30 f20
Setăm ΔT = tur-retur = 10°, chiar dacă 238 = 1. ΔT minim = 10°C la Aristoane. Immergas are ΔT = 5°C. Era super-ok să putem seta ΔT = 1..2..3°C. Și așa, cu 5..10° se poate merge pe 238 = modulant și pt. pardo’.
241 Presiune de avertizare 🎈: p0,4 c0,4 f0,6
Avertizare de presiune minimă nesatisfăcută, lipsă apă: apartament, casă P, D+P, P+E, P+M = 0,4 bari. De fapt: înălțimea dintre CT și c.m. înalt punct din instalație + 1 m = 3 + 1 = 4 mCA (coloană apă) = 0,4 bari.
Atenție! Vasul de expansiune vine pre-gonflat (pre-umflat) cu 1,5 bari. Putem coborî pe 0,5..1 bar. Vezi Reglaje și adaptare înainte de orice automatizare! NU face umplere (obligatoriu, că spune service-ul) pe 1,5 bari. Poate fi 0,7..1,0..1,3 bari. Vezi și Calculator vas de expansiune!
Temperatura și presiunea = dușmanii instalațiilor.
245 Turație max. ⛽ pompă: p100 c100 f100
Turație maximă pompă 75..100. Pentru apartamente, case < 100 m², poate fi 75. 42 Wați maxim ⨯ 0,75 = 31,5 W ⨯ 24 ore ⨯ 30 zile = 22,68 kWh/lună * 0,65 lei/kWh = 14,7 lei/lună. Cu pompa la maxim 14,7 ÷ 0,75 = 19,7 lei/lună.
246 Turație min. ⛽ pompă: p40 c40 f40
Turație minimă pompă 40. Mai jos nu putem seta.
249 Corecție ❄ temp. ext.: p -3 c -3 f 0
Corecție (calibrare) temperatură externă. De obicei, centrala vede mai cald. Scădem 3°C. ⚠ U = 230 V perfect. U < 230 V ⇒ arată mai cald afară. Stabilizator de tensiune = ok.
250 Funcția Confort 🚿🚿 boiler: p1 c1 f0
Pentru CT system cu boiler cu serpentină, sau CT cu schimbător cu plăci + acumulare încorporată. 1 = temporizată, confort acm. ⚠ Când nu există încă boiler, punem 0 pentru prima calibrare gaz.
252 Întârziere preparare acm 🚿 p5 c5 f5
5 = 0,5 secunde. Anti lovitură de berbec. În unele cazuri, oprirea bruscă a apei reci (umplerea unui rezervor de WC) poate face un mic debit prin CT. Fluxostatul dă comandă de preparare acm pentru 1 secundă de pildă. O valoare mai mare de 1..2 secunde evită situația, dar și apa caldă va fi făcută întârziat, cu 1..2 secunde.
253 Anticalcar 💎: p0 c0 f0
Stingerea arzătorului pe acm. 0 = anticalcar (oprire la > 67°C); 1 = + 4°C față de reglare.
254 Postcirculare pompă acm ⏳ timp: p0 c0 f0
Postcirculare pompă acm. OFF = 3′ postcirc., ventilare după acm dacă temperatura o impune. ON = întotdeauna activat la 3′ de postcirc., ventilare după acm.
255 Temporizare acm ⏳ timp: p5 c5 f0
Temporizare acm scrie în manual, dar e temporizare încălzire după cerere de acm, de fapt. După cât timp să comute înapoi pe căldură. De exemplu la duș: mă ud, opresc acm, mă spăl, mă clătesc = repornesc acm. CT fiind deja comutată pe încălzire, temperatură joasă, va prepara acm mai întârziat, iar când mă clătesc, simt că vine un mic volum de acm puțin răcită. Știu că mă clătesc (re-deschid bateria) după 1..2 minute, setez 255 = 3..5 minute. Eu și câțiva clienți am constatat că vara e ok (CT nu face încălzire), însă iarna simt acel mic volum de acm răcit. Setarea e utilă și spălat pe dinți, un măr, apoi un pătrunjel = porniri repetate de acm.
257 Anti-legionella 🐍: p0 c0 f1
0 = dezactivare anti-legionella pt. System, Clas B, Niagara. Atenție! Enervant: CT pornește direct pe anti-legionella.
258 Interval legionella 🐍: p0 c0 f100
Interval de ore între două supra-încălziri anti-legionella.
263 Poziție vană 3 căi 🐙: p1 c1 f0
Poziție vană cu 3 căi: încălzire sau acm. Pt. prima calibrare gaz System fără boiler = 1 = o punem pe încălzire. 0 = acm. Până vine boilerul, poate rămâne pe 1. Întotdeauna am repus pe 0. Nu se întâmplă nimic dacă uităm pe 1, dar, cred că nu prepară acm așa.
271 Dezaerisire, purge 💨: f0
Dezaerisire, PURGE fără să ieșim din meniu.
272 Calibrare gaz 🔥
Calibrare gaz
280 Revenire la setările din fabrică
Extrem de rar, dar util când: nu se recalibrează, erori sau funcționare aiurea.
402 Temperatură tur 🌡: x°
Reglare temp. tur fără ieșire din meniu.
420 Regim temperatură înaltă/joasă 🌡: p0 c1 f1
Dacă umblăm la puteri = recalibrare, lăsăm pe înaltă, recalibrăm, apoi revenim aici.
Regim temperatură înaltă/joasă. Poate fi temp. joasă chiar și pt. calorifere, dacă se dovedesc a fi supradimensionate. Avem clienți cu calorifere și regim de joasă.
421 Automatizare, termostate 🌡: p3 sau 4 c3 sau 4 f1
Termoreglare = spunem centralei ce termostate sunt legate.
0 Tfixă tur
1 TA = termostat de ambient on/off
2 Numai senzor interior = Cube (orice model). Atenție la parametrul 424!
3 Numai senzor exterior (poate fi legat și termostat on/off). Ideal = vezi 422!
Sugerăm pentru î.p. 421 = 3.
4 Senzor exterior + senzor interior (Cube). Atenție la parametrul 424!
Cât timp facem protocolul de pornire î.p., 421 = 0, sau nu legăm niciun fel de termostat.
Cât timp facem echilibrarea hidra, 421 = 3. Revenim aici după echilibrare.
422 Curbă adaptare meteo 📈: p0.2..0.5; c1 în sus; f0.6 sau 3.5
Curbă termoreglare. Potrivirea perfectă = în casă ±22 °C fără niciun termostat, chiar dacă vremea se tot schimbă. Dacă termostatul (termometrul) afișează ±0,5° față de setare (cât vrem), cu curaj putem seta curbă mai mică. Unii clienți (puțini) sunt chiar pe 0,2.
423 Decalare curbă 📈: p0° c0° f0
Este mai important să potrivim 422, apoi umblăm la 423, eventual.
Decalare curbă. Dacă termostatul arată ∼0,2° sub setare, lăsăm curba (mai mică) și adăugăm aici 1..3° în apă. Adică, 422 dictează 27°, iar 423 impune 27° + 1° = 28°.
424 Influență curbă 📈: p0 c20 f20 (0 = defel, 20 = mult)
Pentru î.p. fără influență, 424 = 0. Ventiloconvectoare sau calorifere, 424 = ok 1..20, depinde.

Foarte interesant = parametrul ăsta se referă la termostate, tehnologie OpenTherm.
Influență temperatură ambient = Cube = OpenTherm closed, non-universal. Influențează temperatura apei, sau graficul dat de senzorul exterior dacă ∃. Pentru pardoseală, casă bine izolată, valoarea 5 poate fi mare. Mai importante sunt 422 și 423. Jumate din utilizatori n-au Cube.
Exemplu. 422 cu 423 = 28°C. Cube vede doar 21,1 în loc de 22,0° = cele 28° devin 37° să se facă repede-repede 22°. Invers, dacă pe Cube ar fi 22,4°: 28° devin 23° în apă, probabil. Să nu urcăm pe 23,8°.
Influența asta e (mai) utilă când: există orar de confort/economic; și înc. cu calorifere. Pentru încălzire în pardoseală casă om = temp. constantă 24/7, 423=0.

Noul Cube, Sensys HD 2022 = learning. Ura!

Atenție! Cube modulează, dar are și histerezis de ±0,5. Adică, la 22,5° (peste 22 setat) oprește centrala, nu știm algoritmul de pornit/oprit. Dacă atingem +0,5 peste setat = coborâm curba din 422 și/sau 423.

Termostatele OpenTherm universal impun temperatura agentului 007 termic centralelor care sunt OpenTherm universal-compatibile.
425 Temperatură maximă 🌡: p45° c60°
Tmax înaltă/joasă. Centrala nu va face niciodată mai caldă apa în țevi. În apartamentele cu calorifere din blocuri izolate termic post-Ceaușescu, liniștit putem merge pe temp. joasă.
426 Temperatură minimă 🌡: p21..22° c35°
Tmin înaltă/joasă. Dacă omul cere 22..23° în casă, setăm Tmin = 22°. Toamna, primăvara centrala va merge muuult timp pe valoarea asta, sau ușor peste.
434 ℹ info (citire = nu putem modifica)
Cerere căldură
828 ℹ info foarte utilă
Putere în timp real. Dacă arzătorul se închide de la 5 kW de pildă, avem semnal că echilibrarea hidraulică nu e ok. CT trebuie să afișeze 4..3..2 kW (minim posibil), abia apoi, eventual, 0 kW.
830 ℹ info
Temperatură tur setată încălzire (manual, sau automat după curbă)
831 ℹ info
Temperatură tur real
832 ℹ info foarte utilă
Temperatură retur real. Dacă vine în valuri-valuri (non-constant) ⇒ echilibrarea hidraulică nu e cea potrivită. Că: ba caldă de la vreun hol interior, ba rece de la vreun dormitor pe colț.
833 ℹ info
Temperatură setată acm
835 ℹ info
Temperatură exterioară
851 Alarmă VTP/2 ani 🗓: p1 c1 f0
Activare alarmă verificare tehnică periodică. Să dăm vreo 200 lei pentru verificarea centralei. Atenție! VTP se poate face și la un an. Scump? Aș negocia 150 lei/an. (De mașini ne ‘grijim, de CT nu?)

 Eroare 101 supratemperatură

101 temperatură excesivă

 1. De ce?

Consider eu, nu explicație de la fabricant/service.
Softul crede: apa s-a prea-încălzit într-un timp prea-scurt. Deși, apa nu depășește 30..40°C. După un timp, temperatura apei scade, dar eroarea nu dispare singură; trebuie să apese omu’ cu propria-i mână 👆 pe Reset. Când există aer în instalație, intră între paletele pompei. Așa, pompa nu mai are vâna necesară. În același timp, în loc de 4 litri (de ex.) de apă în schimbătorul principal de căldură, există doar 3,5 l apă + 0,5 l aer. Pornește arzătorul cu putere iritant de mare, 16..20 kW. Apa atinge temperatură excesivă (rapid) = eroare 101.

 2. Când?

În instalațiile noi-nouțe, fără consum de apă caldă încă. De obicei, când se face acel protocol de pornire a încălzirii în pardoseală, cu creșterea treptată a temperaturii apei, câte 5°/zi.

Atenție! Protocolul de pornire (20° → 45° → 20°, 5°/zi) se face fără termostat, indiferent cât este de cald în casă!

Observăm că apare de 5..10 ori; depinde de cum s-a făcut umplerea și dezaerisirea. Nu vă faceți griji, după dățile astea, n-ar trebui să mai apară.
Mai ales cei care încă nu locuiesc și lasă centrala pe tur cu 20..25°C trebuie să facă acțiunile de la pct. 3.

Pont (economie pt. cei care încă nu locuiesc în noua 🏡): centrala poate fi lăsată pe antiîngheț = în priză și cu gaz, închisă din butonul de on/off. Pornește pompa la 8°, iar arzătorul doar când simte 4° în casă (face 33° în apă). Ciclurile se repetă.

Apa din rețea are puțin-puțin aer dizolvat. Se adună în mici bule. Câteodată, bulele se află în pompă. Chiar o umplere perfectă a instalației poate da eroarea asta.
Presiune mai mare noaptea
Mai nasol, dacă nu e presiune în apa rece, iar umplerea se face sub un bar, la ultimul nivel pot exista bule mai mari de aer, cu timpul antrenate (parțial-preluate) de apă. Încercați umplere pe la 1…3 noaptea, că e mai mare presiunea în rețeaua stradală. Veți observa, presiunea va scădea în câteva zile. Informație utilă și pentru unii de la blocuri, cu calorifere, ultimele etaje.

 3. Rezolvare

Trebuie să apăsăm 👆 butonul Reset.

 3.0. Folosire apă caldă menajeră

Problema persistă cât încă familia nu s-a mutat; sau nici pentru șantier nu se folosește apă caldă defel.

 3.1. Umplere, aerisire și echilibrare corecte

Umplerea, aerisirea și echilibrarea hidraulică sunt foarte importante pentru o funcționare optimă a întregii instalații (nu doar a centralei)= confortul maxim, facura minimă. Nu știu dacă e pur-coincidență, dar după aerisire și echilibrare corecte, scăpăm de această eroare.

3.1.1. Umplere (cu dezaerisire corectă) poate însemna: 0..1..2 apariții ale erorii de temperatură excesivă.
3.1.2. Ar ajuta ciclurile de dezaerisire automată, PURGE = apăsare lungă pe butonul calorifer/robinet (ESC Chaffoteaux).
3.1.3. Dacă e timp, câte o Purge 2..3 minute (2..3 sub-cicluri – se observă că pompa stă câteva secunde) pe fiecare buclă individual = toate celelalte închise.

3.1.4. Optim ar fi să existe și o echilibrare hidraulică bună. Când faceți echilibrarea pe un distribuitor, închideți toate celelalte distribuitoare, că se văd mai bine cursele tijelor debitmetrelor – devenite mai lungi. O buclă dezavantajată hidraulic scapă într-un timp mai lung de acele bule de aer.

 3.2. Termo-reglări centrală anti-101

3.2.1. Ajută și o aprindere lentă mai mică. Parametrul 220 mai jos. Însă, atenție la setarea lui! Vezi în tabel, te rog.
3.2.2. Activare funcție Comfort pentru apă caldă menajeră. La Genus = conținutul mic de acm dintre plăci este încălzit, adică centrala comută de pe căldură pe acm, chiar dacă nimeni nu consumă apă caldă.
3.2.3. Cronotermostat să dea comandă de off (oprire) măcar o dată pe zi, de pildă între 3..4 noaptea, reglat pe economic. Așa că, va trebui să montăm un Cube, sau orice termostat cu orar. Dacă nu legăm niciun termostat, folosim orarul din Genus (are orar în tablou, meniul de bază, v. manual utilizator, nu instalare).

 4. Altă centrală, mai ales pt. pardoseală?

Update 18.02.2021 – mai ales pt. cei cu încălzire în pardoseală nouă
(loturi fabricație înainte de aprox. martie 2021).

Protocol pornire, lipsă termostat on/off, sau fără cerere de apă caldă 24/7 = eroare 101 supratemperatură (probabil).

Înlocuire centrală veche, sau instalație nouă cu calorifere + termostat on/off = nu mai e cazul acestei erori 101.

Într-adevăr, instalațiile noastre funcționează 24/7 fără vreo oprire, cu 2..3 kW tot sezonul rece. Probabil, mai există alte cazuri rare (UK, PL, D, CH, NL). ~Toți clienții noștri (2020) de prin țară ne-au reclamat această eroare enervantă 101 = temperatură excesivă.

Articol actualizat octombrie, 2021:
Top cele mai bune centrale termice pe gaz.

 4.M De ce Motan pt. încălzire în pardoseală?

Motan Condens Plus 100 are:

– control pe temperatură (minimă) agent de la 15°C;
– putere minimă de 2,8 kW;
– acceptă senzor exterior (probleme de adaptare meteo, revin cu detalii);
excelentă pompă, foarte-foarte puternică: înălțime pompare ~6 mCA la debit de 1 m³/h; (ca info: Vaillant 2,5 mCA la 1 m³/h).
– Interesant și foarte util: pompa de nebună se apucă și face aerisire instalație când consideră și când nu merge căldura, sau apa caldă;
– ca și mine, nu pun (nu propun) pompă exterioară pt. încălzirea în pardoseală;
– ne dau o schemă de adăugare boiler.
Puțin nasol mi se pare că obligă folosirea filtrului antimagnetită. Mă rog, l-‘om folosi.

Motan - incalzire in pardoseala
Motan – încălzire în pardoseală fără grupuri de pompare și alte-degeaba pompe externe.
Just, enjoy it!
Motan Condens 100 - pompa de circulatie
Motan Condens 100 – pompa de circulație foarte bună pt. încălzirea în pardoseală
Pompa Vaillant ecoTEC plus VU VUW VUI 6 5-5 - setare centrala termica
Pompa de circulație Vaillant ecoTEC plus VU VUW VUI 6 5-5

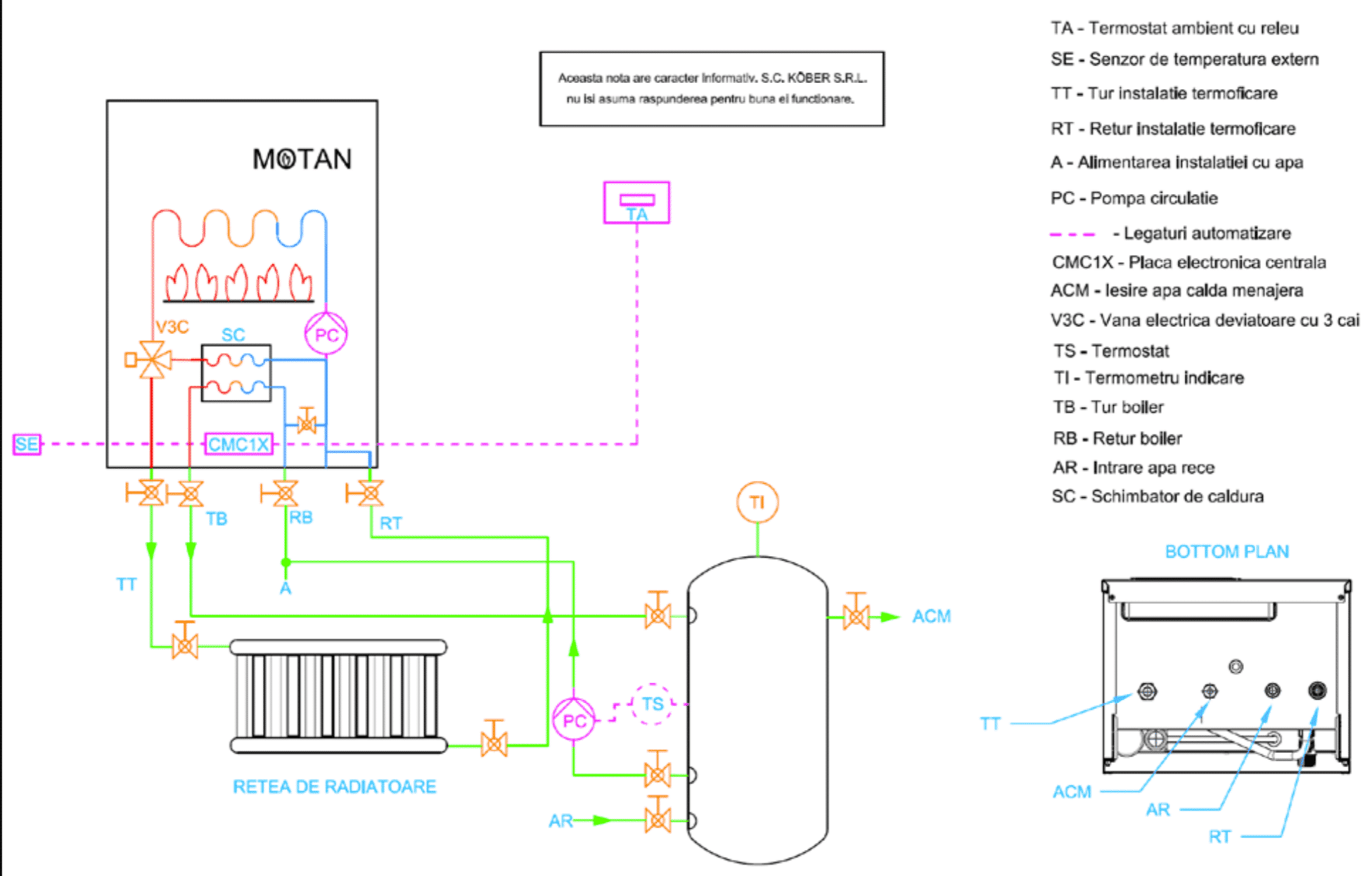

Schema adaugare boiler la o centrala obisnuita - Motan
Schema de adăugare acumulare acm la o centrală obișnuită – Motan
ATENȚIE! NU este boiler cu serpentină, ci un simplu rezervor de acumulare, cum e un boiler electric.

centrală combi = încălzire + apă caldă cu schimbător instantaneu cu plăci

Dacă observați vreo greșeală, vă rog să scrieți un comentariu. La fel, dacă aveți vreo recomandare, sau o întrebare fără răspuns în textul de aici. Mă voi strădui să rectific, completez.

  • Claudiu Birta
    Claudiu Birta
    14-08-2022
    Google

    Infomatie foarte valida pt profesionisti sau doritori de PdC. Cu rabdare (de a citi intreg articolul si link-uri) te introduce in "secretele" sistemelor de climatizare cu pompe de caldura. Multumesc

  • Sebastian P
    Sebastian P
    08-08-2022
    Google

    Un site util pentru utilizatorii casnici, de mare ajutor in în?elegerea ?i optimizarea instala?iilor de c?tre beneficiar. Recomand parcurgerea post?rilor care sunt de interes ptr fiecare, fiind folosit un limbaj adecvat inclusiv pentru speciali?tii 🙂 amatori ( utilizatori) Sper ca munca depus? online sa fie r?spl?tit? prin aprecierile beneficiarilor.

  • Emanuel Dalea
    Emanuel Dalea
    15-07-2022
    Google

    Un blog cu extrem de multe informatii utile. Limbaj si explicatii formulate pentru non-ingineri de instalatii. Dupa cateva ore petrecute pe blog e un risc serios sa cunosti/intelegi mai bine incalzirea in pardoseala decat mare parte din mesterii pe care ii gasesti, iar cu restul sa poti purta o discutie coerenta si argumentata. Sunt printre putinii din Ro (daca nu chiar singurii) care ofera informatii la acest nivel si proiecteaza in conformitate. Costul proiectarii (rezonabil oricum) se justifica in totalitate mai ales daca nu esti din CJ si nu pot face ei executia deoarece se justifica cu cifre (nu legende de genul ca asa am facut/stim noi) de ce nu e nevoie de un grup de pompare si amestec, pas de 10 peste tot si alte cele. Se mai adauga si economiile la achizitionarea centralei/ pompei de caldura. Asta deoarece dealerii sunt dornici sa vanda centrale Combi de 32 kw la o casa simpla, sau pompe de caldura de 8-10 kw, fara sa intrebe de un calcul de necesar de caldura.

  • Am luat o pompa de c?ldur? Immergas 8 pentru o casa de 125mp cu calorifere. Foarte mul?umi?i de suport ?i sfaturile primite. Pompa merge foarte ok. Locuim în Ilfov, iar cea mai mare factura de înc?lzire nu a dep??it 800 ron. Mul?umim!
