Setări centrală Viessmann Vitodens 100-W (combi sau cu boiler separat). Acest articol nu înlocuiește manualul, prescripțiile tehnice Viessmann.
| Video setări CTgaz Viessmann |
|---|
| Viessmann Vitodens 100-W range boiler commissioning (2021) video Viessmann Academy |
| Viessmann Vitodens 100-W B1KF combi boiler (2021) video Thornhill Plumbing and Heating |
De ce setări? Confortul în casă structură grea vs ușoară.
VESTE BUNĂ 19.11.2024
Un tehnician Viessmann poate schimba turația minimă a pompei de circulație. În cazul nostru, Sibotherm, turația minimă va fi setată pe 100% – sau cât permite maxim softul respectiv, noi nu-l cunoaștem – ar fi foarte ok și un maxim de 70..90%. Vezi comentariul Service Assistant not publicly available.
✓ Textul articolului rămâne valabil, chiar dacă, probabil, ar trebui făcute mici ajustări după ce-a ajuns la noi informația de mai sus.
Viessmann e un brand cunoscut în lume (fiabil, eficient, inovator etc). Însă, pentru case de locuit cu încălzire în pardoseală (adaptate meteo) sunt în urma altor modele de CTgaz (putere minimă, pompă de circulație, racorduri, setări, simplitate). CTgaz Viessmann (destul de complicate) par a fi destinate pentru domeniul comercial (hoteluri, birouri ș.a.), nu cel rezidențial.
NU o sugerăm pentru încălzire în pardoseală clienților noștri.
Motivul: fără să putem seta, pompa de circulație modulează în funcție de puterea arzătorului, nu după Δt (tur-retur) → 3 variante sugerate clienților noștri cu IPAT:
A. temperatură agent termic foarte joasă + scoasă mufa PWM din pompă + termostat ON/OFF setat pe 30°C, deci va cere căldură 24/7, termostatul devine termometru; vara va fi setat pe 20°C ⇒ va opri pompa de circulație (varianta sugerată de noi, detalii în articol); vezi și propunerea noastră de automatizare IPAT;
B. temperatură agent termic mai mare ⇒ eficiența arderii va fi puțin mai mică (varianta simplă, fără montaj și fără bani de investit);
sau
C. temperatură agent termic foarte joasă + o pompă externă montată sub centrală pe tur (sugerăm) sau retur ⇒ un consum puțin mai mare de curent electric (varianta mai scumpă montaj, investiție).
Scheme Viessmann
Destul de complicat, dar de ajutor, Viessmann ne dă scheme hidraulice, elemente externe (pompe, vane cu 2..3 căi, butelie egalizare, senzori etc.), automatizarea și setările corespunzătoare fiecărei configurații hidraulice.
viessmann-schemes.com.
Pentru comanda unei pompe externe circuit direct (fără amestec – încălzire în pardoseală sau calorifere) este nevoie de modulul ADIO EM-P1. În plus, Viessmann interpune și o butelie de egalizare; însă, putem renunța la butelie – pompa externă să nu fie prea puternică, setată pe minim. Orice brand/model de pompă tip 25-40 ar fi ok, indiferent de aria casei cu IPAT (100..400m²).
| Scheme, elemente externe, automatizări, setări interfață și aplicație ViGuide |
| Vitodens 100-W fără pompă externă (propunerea noastră, varianta A) |
| Vitodens 100-W cu pompă externă (var. B) |
| Vitodens 100-W cu pompă externă, cu boiler acm (var. B) |
Fără modul ADIO
Pompa externă poate fi comandată și altfel (fără modulul ADIO EM-P1):
1) automat printr-un termostat; termostatul pornește pompa când temperatura din casă scade la o anume valoare, de pildă la 21,9°C, repornită la 22,1°C.
ori
2) manual (ștecher scos din priză sau prin telefon cu o priză wifi); poate fi utilizată doar pe ger, nu și toamna, primăvara.
Pompa externă nu blochează curgerea (ca un robinet), deci poate fi oprită, iar circulația agentului termic va fi asigurată de pompa din Viessmann.
În toate situațiile va fi folosită adaptarea meteo (senzor extern).
Estimez că viitoarele loturi de Viessmann vor avea pompa de circulație cu modulare după Δt (tur-retur), nu după putere arzător. Probabil, racorduri tur și retur de 1”, nu 3/4” cum sunt acum.
Nu pentru IPAT adaptată meteo
Deocamdată, Vitodens nu e pentru încălzire în pardoseală sibotherm adaptată meteo, simplă, eficientă, cu un confort uniform, continuu (fără vârfuri de prea-rece/prea-cald) în casele de locuit și alte clădiri.
Pompa de circulație Viessmann
Modulează continuu în funcție de puterea arzătorului, nu de temperatura agentului termic (Δt = tur-retur), iar arzătorul va funcționa pe 10..15% tot sezonul rece, adică 3..4..rar_5 kW, implicit pompa va funcționa cu 10..15% din puterea maximă, deci vor fi debite de cca 6..10 ori mai mici. V. mai jos modulare pompă.
Pompe de circulație alți fabricanți
Dpmdv, Viessmann-ii au ales un soft nepotrivit (ciudat) pentru IPAT; nu-l întâlnim nici la majoritatea CTgaz, nici la vreo PdC aer-apă cu preț decent sau de peste 10.000€. Dimpotrivă, mai nou – după 2022 – fabricanții dotează CTgaz și PdC aer-apă cu pompe de circulație foarte puternice; au făcut upgrade de la 40..45W la pompe cu puteri duble, de 80..90W; evident cu modulare turații în funcție de Δt = tur-retur, nu de puterea termică dezvoltată. Excelent, unii au mărit și racordurile tur, retur de la 3/4” la 1”.
Pompă fără setări
Nu-i putem impune:
a) turații modulante mai mari (xy% × putere arzător)
b) turații modulante minime (un prag de minim)
c) turații fixe (nici mari, nici mici).
Setări elementare găsite la majoritatea CTgaz și PdC aer-apă.
Temperatură agent termic
Pentru încălzirea în pardoseală face debite prea mici, pe ger va trebui să folosim apă mai caldă prin țevi, spre 50°C/tur = scade eficiența arderii + pot apărea zone prea calde sub anumite tipuri de parchet care pretind șapă cu maxim 29°C.
Putere minimă peste 3kW
Face peste 3kW la 50/30°C tut/retur, pentru încălzirea în pardoseală, nu poate coborî sub 3kW. De 6+ ani, observăm diferență de confort toamna-devreme, primăvara-târziu între Genus cu Pmin 2kW și Clas cu Pmin 3kW. Știu că pare aiurea, dar 1kW înseamnă mult (de fapt, 33%) pentru confortul termic și funcționarea continuă (fără porniri-opriri), mai ales pentru casele moderne foarte bine gândite și izolate termic.
Setări sugerate
| Manuale Viessmann |

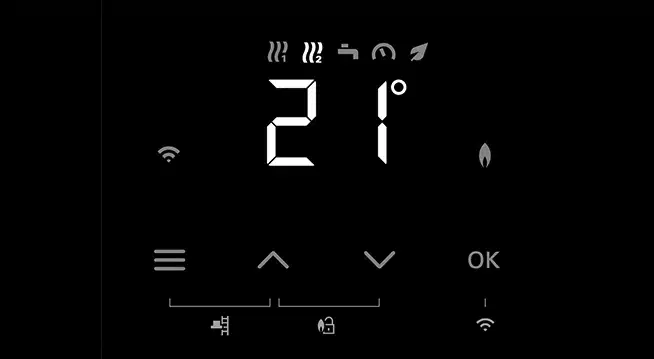

| Intrare în meniu = apăsare simultan 4 secunde tastele meniu + ok |
| b.1 Conectare cu software b.2 Configurație sistem b.3 Diagnoză b.4 Istoric erori b.5 Asistent punere în funcțiune b.6 Măsurare puteri max/min |
| Navigare prin b.2 ↓ |
| 1. Temperatură maximă tur CT toate zonele: 45°C; poate fi mai jos/mai sus |
| 2. Regim funcționare pompă: 1 = automat = pornit indiferent de temperatura apei sau de cererea termostatului Doar din setări, nu se poate impune turație fixă maximă pompei; nu se poate opta între fixă sau modulantă. Turația depinde de puterea termică a arzătorului. La pct. 4 se poate alege cât la sută să fie turația maximă. Pompa are 2 cabluri: 1) de alimentare 230V și 2) de date, PWM, v. poza de mai jos. Semnalul PWM este pentru modulare turații. Pentru turație fixă, trebuie scoasă mufa PWM din pompă. O întrerupere a cablului de date nu generează mesaj de avarie. Pompa va funcționa mereu cu 100% din puterea maximă impusă la pct. 4 fără cablul PWM. pas 1: CT scoasă din priză; apoi pas 2: scoasă mufa PWM. Atenție regim vară! Fără mufa PWM, pompa va funcționa continuu chiar și vara când încălzirea e dezactivată. Va trebui re-racordată mufa PWM. Pentru majoritatea = incomod. Pompă externă Se poate monta o pompă suplimentară pe bara comună de retur (sub centrală). Astfel că nu va mai fi cazul scoaterii PWM-ului din pompa de circulație. |
| 3. Anti opărire acm: 1 = pornit, max. 60°C |
| 4. Turație maximă pompă: 100%; nu înseamnă turație fixă, ci cât va tura maxim |
| 5. Uscare pardoseală (deloc folosită de utilizatori); v. protocol uscare în proiect |
| 6. Putere minimă încălzire: 0..100%; încercăm c. m. mică valoare; pot fi erori de aprindere eșuată ⇒ mărim puțin valoarea |
| 7. Putere maximă încălzire: 0..100%, încercăm c. m. mică valoare, depinde de necesarul de căldură al casei; verificați Necesar căldură în proiectul de IPAT Este utilă o valoare mică pentru ca, la rândul ei, puterea de pornire să fie cea mai mică. Când puterea de pornire e prea mare, toamna și primăvara arzătorul va funcționa doar câteva secunde pentru că apa atinge rapid temperatura de setpoint; apoi arzătorul așteaptă un timp pentru repornire, de obicei 3 minute (protecție împotriva unui număr prea mare de porniri/opriri). |
| 8. Temperatură maximă încălzire zona 1: 45°C ; poate fi mai jos/mai sus, nu mai mare față de pct. 1 |
| 9. Adaptare meteo: 1 = doar temperatura exterioară sugerăm; 7 = temperatura exterioară cu influență din partea termostatului OpenTherm La C9 Conectare externă circuit de încălzire, alegem 0. 0 – Fără conectare externă a circuitului de încălzire 1 – Conectare externă a circuitului de încălzire CÎ1 2 – Conectare externă circuit de încălzire CÎ2 3 – Conectare externă a circuitului de încălzire CÎ1 și CÎ2 (extensie EM-EA1 (DIO) necesară) La fel, C14=0. |
| 10. Influență asupra adaptării meteo a temperaturii interioare; setăm 0 pentru IPAT; poate fi termostat modulant Viessmann sau OpenTherm universal |
| 11. și 12. se referă la adaptare meteo zona 2 (nu e cazul clienților sibotherm) |
| GPL: pentru funcționare pe GPL e nevoie de duze speciale; doar un ing. service face, nu se poate alege gaz natural sau GPL numai din setări. V. CTgpl din setări. |
Cabluri 230V și PWM pompă
cablu PWM pompă pg. 89
Viessmann Vitodens 100-W și 111-W ne lasă să umblăm doar la câțiva parametri. În rest, numai inginerii de service; care, de altfel, nu umblă nici atât, chiar interzic utilizatorului să nu care cumva să se atingă de butoanele propriei centrale plătite.
Atenție regim vară!
Fără mufa PWM, pompa va funcționa continuu chiar și vara când încălzirea e dezactivată. Va trebui re-racordată mufa PWM, pentru majoritatea lumii = incomod. Cu un termostat ON/OFF setat pe 20°C vara, va fi mai comod.
Pompă externă
Poate fi adăugată o pompă externă pe bara comună de tur (sub centrală). Astfel că nu va mai fi cazul scoaterii PWM-ului din pompa de circulație (vezi început articol).
Caracteristica internă a pompei
După părerea mea: o alegere nu foarte inspirată pentru caracteristica pompei. Cum crește debitul, scade vertiginos înălțimea de pompare.
Modulare pompă f(kW)
Pompa modulează forțat în funcție de puterea arzătorului.
Curbe de adaptare meteo
Curbele mi se par destul de abrupte, însă se pot domoli din setări, înclina în jos.
Curbele mai mari de 0,5 sunt prea înalte pentru clienții sibotherm.
curba de adaptare meteo 0,3
Pentru încălzire în pardoseală
nu folosim orar,
nu folosim temperaturi diferite ale aerului din casă.
Senzor extern
Pentru modelele noi (după 2021) poate fi original sau un termistor NTC 10 kOhmi (2 lei).
De la un cititor: „… regleta unde am conectat cele doua fire ale senzorului extern era întoarsă invers, cu firele ce duc la placă spre pompă, astfel că eu am conectat prima dată S.ext la PlusBus. Mi-a dat eroare. Văzând poza din cartea tehnica, mi-a venit ideea să ridic de regletă și am întors-o invers.”
Probabil, va merita și timpul „pierdut” cu citirea comentariilor, experiența celor care au Viessmann.
Setări sugerate de Marius
Pentru că pare un meniu complicat la Viessmann, voi scrie cât pot de simplu setările pentru funcționare doar cu senzor de temperatură exterioară (adaptare meteo – ce mi se pare cea mai simplă și eficientă exploatare a unei CTgaz).
Se setează mai întâi parametrii de funcționare din b2:
- Valoare nominală maximă a temperaturii pe tur: 45°C
- Regim funcționare pompă circuit primar: 1 (automat)
- Protecție împotriva opăririi: 1
- Turație maximă a pompei: 100% (dar, din păcate, este turația în regim de funcționare cu termostat de cameră on/off )
- Uscare pardoseală: 0
- Putere încălzire minimă: 7 (nu merge mai jos de 7)
- Putere încălzire maximă: 40 (merge si mai jos, eu nu am încercat)
- Limită maximă a puterii pe tur: 45
- Mod de funcționare circuit de încălzire: 4 (comandat de temperatura exterioară; este cel mai important parametru din meniul b2). Aici se termină setările din b2.
Mergem la meniul b5 (cu manualul în față).
C1 – program de umplere: OFF
C2 – program de aerisire: OFF
C3 – tip de gaz: 2 (gaz metan) – nu am modificat
C5 – nu am modificat
C6 – nu am modificat
C7 – comandat de temperatura exterioară: 4 (cel mai important parametru din meniul b5)
C8 – circuit de încălzire fără preselector hidraulic: 1
C9 – conectare externă a circuitului de încălzire: 0 – fără conectare externă a circuitului de încălzire – cu referire la termostatul de cameră și nu la temperatura exterioară de afară (adaptarea meteo) – aici și eu înțelesesem greșit
C10 – parametrul 0 (fără funcție)
C11 – nu am modificat
C12 – nu am modificat
C13 – ON (trecere automată la ora de vară/iarnă)
C14 – 0 (fără funcție)
C15 – OFF
La final, pe display este afișat: end și se confirmă cu OK pe panoul centralei.
Dacă se selectează la C9 = 1 (conectare externă a circuitului de încălzire) și la C14 = 4 (solicitare externă), centrala va funcționa cu termostat de cameră on/off. Eu am scos aceste setări. Termostatul de cameră NU îl folosesc; centrala funcționează doar cu senzorul extern, pe curba meteo.
În aplicația ViCare, alegerea curbei meteo: Setări / Boiler / Setări (din nou) / Caracteristica de încălzire. Aici se alege Înclinarea și Nivelul în funcție de fiecare construcție / instalație / izolație, nivelul de confort dorit etc.
—
