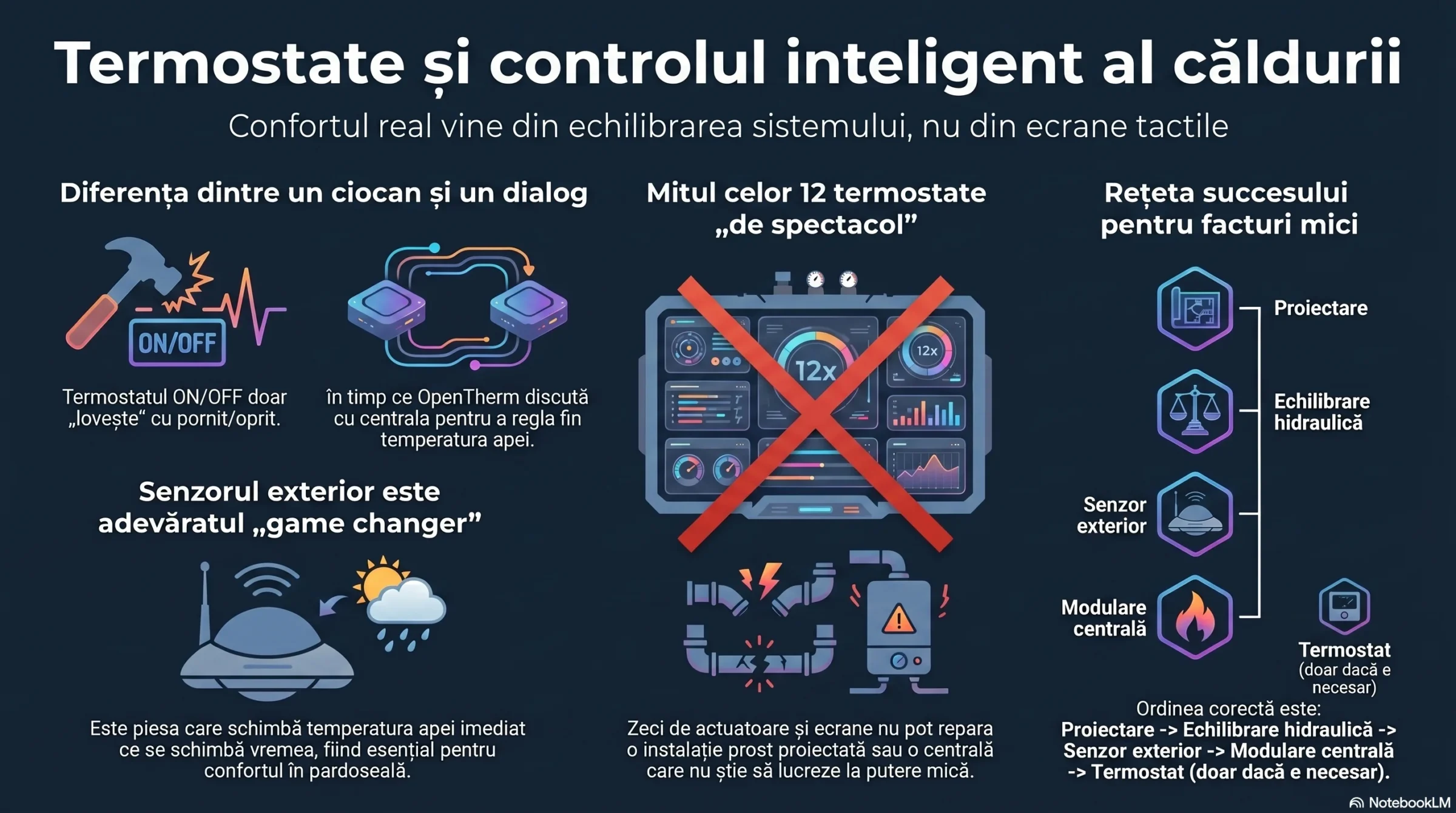

OpenTherm. On/off → viitorul 🙏 modulant. Termostate histerezis, PWM, TPI.

Mare scriitor: Bogdan

Termostat OpenTherm, OT? E mai 👍 decât un termostat on/off, PWM de pardoseală, sau de centrală? Este learning? E Honeywell? O scurtă 😴-etalare a termostatelor de automatizare.

MÂINI Spală-le des!
⚠ NU cu jetul maxim!
Să scăpăm de coronă, NU de apă!
COT Tușește în el!
FAȚĂ N-o atinge!
DISTANȚĂ Păstreaz-o!
ACASĂ Stai, dacă poți!
🇷🇴¯\_(ツ)_/¯🇷🇴¯\_(ツ)_/¯🇷🇴
🤞 Forza 🇮🇹 🇪🇸 🇺🇸 🇫🇷 🇮🇷
🤞 🌍🌎🌏
🛑 👑🦠

De ce contează și automatizarea, și, mai ales, centrala (sau pompa de căldură)?
De ce viitorul termostatelor & echipamentelor va fi modulant/OT?
De ce celebrul pas de 10 cm are nevoie, până la urmă, de un 🧠? sMatrixul Uponor-ului → #1 termostate on/off. Au 🧠.

De fapt, cuvântul termoSTAT va deveni termoMODÚL(are). → Centrala nu va mai STA, ci va MODULÁ în timp real. Ura 💃🏻🕺🏻🤸‍♀️!

DigiFM, ca să știi. SiboTherm 😮 e de mult OpenTherm.

În articol, considerăm casă de om și încălzire în pardoseală. Valabil și 👵👴 vârstnicelor calorifere – pe cale ☄ de dispariție, de ceva vreme.

 Salt 🦘 la comentarii 🏃‍♀🏃‍♂.
⏳ citire 🤓 articol 🐌 ~20 minute
👀 citit & 🤔 înțeles 🐌🐌🐌 ~60 minute

Cuprins

🙏 Thank you, OpenTherm.

În sfârșit, c-am transpirat 💦, un ajutor 🆘 ce întărește textul de prin saitul ăsta: OpenTherm-ul. Să vedem cum un senzor exterior de 2 lei bate sârmele & automatizarea on/off de n³ €: Salus, Rehau, Purmo, chiar sMatrixul Uponorului. ⚠ Pot fi îmbinate: Sext + on/off amintite.

Da: un biet termistor ce vede temperatura de afară că-și schimbă kΩ, Ohmii. Fizică de-a VII-a. Rezistența electrică se schimbă cu temperatura.

Da: 🧠 🤜 💰. Ura 💃🤸‍♀️! 🧠 = o mică educație „termică”.

⚠ Atenție! Izolație termică bună a 🏡-ei → OpenTherm #1 🥇, ~obligatoriu. Bun, OT e cam nou. Dar, un Sext = 1,5 lei.

OpenTherm

OpenTherm logo 2020
OpenTherm logo. E lipit pe undeva.

Cred că s-ar traduce: capul ⏹️ al centralelor și termostatelor devine 🔵.

OpenTherm = adaptare °C apă și putere kW

Pentru adaptarea temperaturii apei → puterii,
și termostatele, și echipamentele
trebuie să fie OT.

Principalul avantaj al OpenTermului este adaptarea temperaturii apei → implicit puterii (kW) în funcție de necesarul casei în timp real. Așa: confortul e maxim, poluarea e minimă.

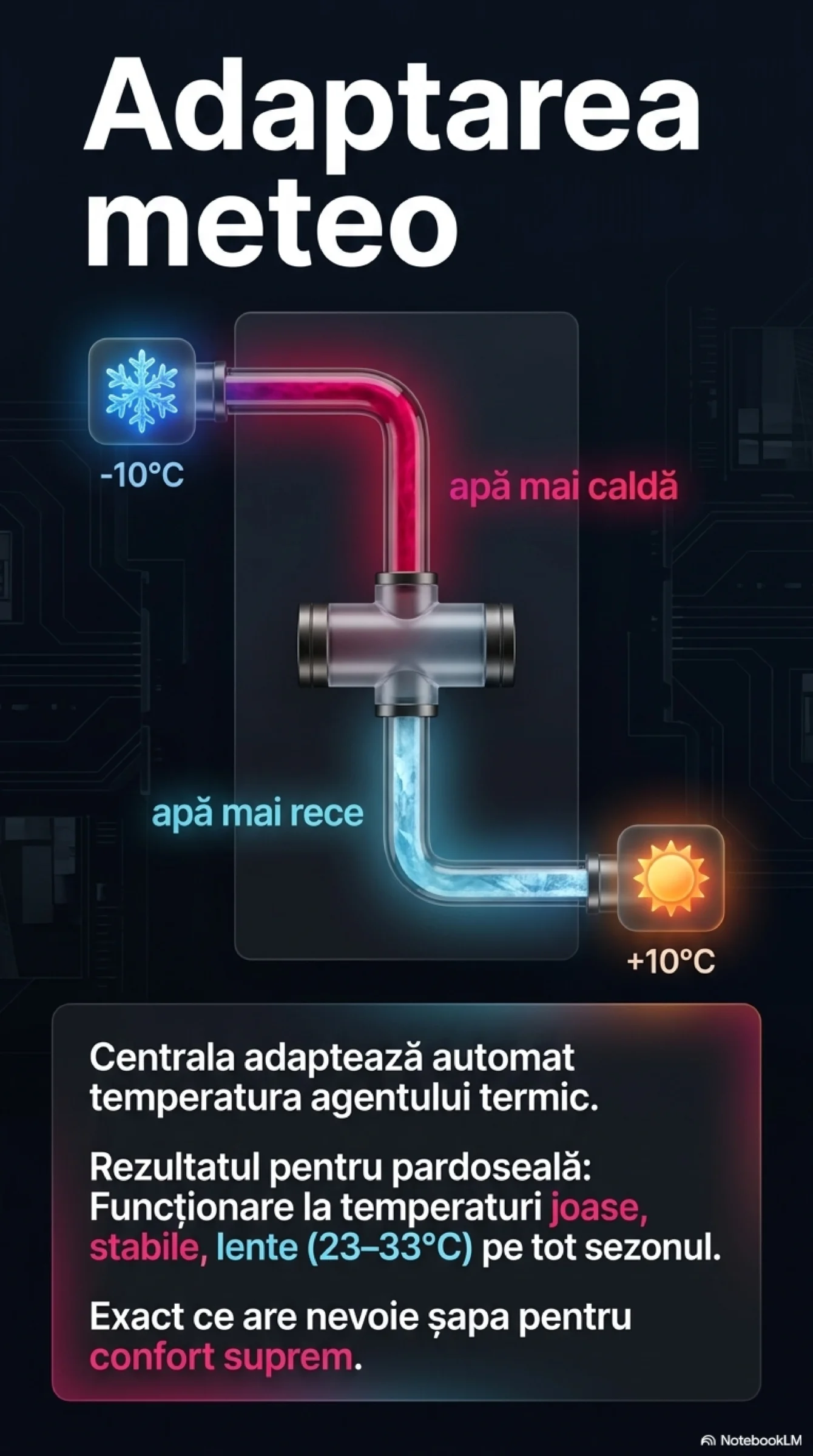

Senzor exterior = adaptare meteo. Aș spune:
Sext e peste 🦘 OpenTherm non-learning.
Sext e peste 🦘 OpenTherm ce nu se adaptează meteo.

🥇 Sext + termostat modulant/OT learning
Maxima tehnologie februarie 2020.

🥈 Sext + termostat modulant non-learning
Multe mărci de CT gaz (pompe căldură) au modulantele proprii.

🥉 Sext + termostat on/off learning
Un on/off e compatibil cu absolut orice sursă de căldură.

⚠ Ghinion! Oricât de deștepte devin automatizările, omul trebuie să știe regla (la început). Nu doar iau iPhone-ul și gata. Nu merge: dau un ban și stau în față. Vezi iPhone-ul și inerția termică: Automatizare încălzire în pardoseală!

👍 Senzor extern = un fel de OpenTherm

Senzor extern = un fel de OpenTherm 👍.
Adaptarea o face omul în primele săptămâni de funcționare. Din 2 butoane +/- și vreo 4 apăsări. Fără vreo facultate de termostate.

OpenTherm – Echipamente

Boiler = orice sursă de căldură
Echipament OT + termostat OT
Bornele 4, 5, 6 sunt pentru apă caldă menajeră.

Termostatul OT, pe lângă încălzire, poate comanda și: apa caldă menajeră, sau altele. Vede erori. OT cu 📶 net = comand tot din 📱, sunt notificat.

Surse de căldură:
🔥♨ → μ-centrală termică pe 😜-gaz, 🤨-GPL; 🏭-🤦‍♀️-lemn/pelet;
⚡🔌 → pompă de căldură 🙋‍♀️-🥇-aer-apă, ∑(💲+💰)-sol-apă, ir-de-💋-aer-aer = aerul condiționat știut (👂-sună, 🦷-curenți de aer → ❌ ventilo-convectoare); 🤷‍♀️-CT electrică (chiar boiler electric, ori puffer cu rezistență electrică).
Cât mai modulante (și OpenTherm) → ✅🤗.

OpenTherm – Putere termică, kW

ADAPTAREA
puterii termice a centralei
de la kW minimi → la kW maximi
Toamna devreme, 0,6 kW, OT = 🥇. Gliesează pozele!
Toamna, 1,8 kW, OT = 🥇
Iarna, 5,2 kW, OT = 🥇
Primăvara, 2,6 kW, OT = 🥇

⚠ Suntem în 2020!
O sursă de căldură trebuie să-și adapteze puterea termică. De pildă: de la 0,6 kW la 6,0 kW; 1 kW ↗ 9 kW; 2,5 kW ↗ 25,0 kW. Își adaptează puterea în funcție de necesarul termic.

Centrala trebuie să meargă și 🐌, și 🏃‍♀.

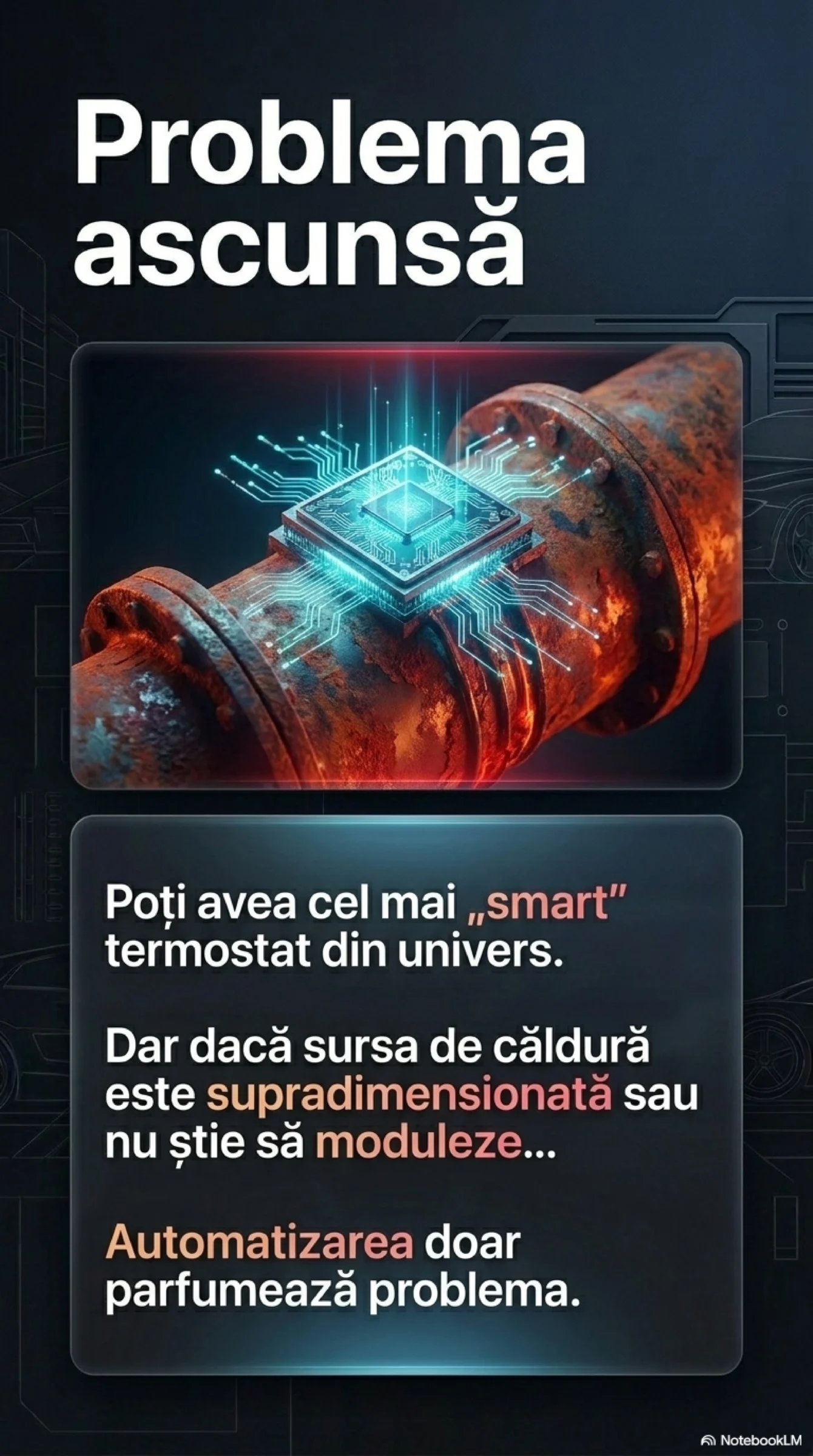

Degeaba 🚀-science-automatizare-OT și centrala de 💩-rahat, °C & kW cât o 🐄.

OT – Cum adaptează puterea, kW?

Simplu: °C 💧 apă → kW, ¯\_(ツ)_/¯.

Iar și iar, tot cobor↓, tot urc↑ temperatura (°C) agentului 007 termic. Așa: centrala tot scade↓, tot urcă↑ puterea, kW – să facă apa 💧 din țevi ba mai rece, ba mai caldă.

💧°C↘..💧°C↗ ⇒ 💪kW↘..💪kW↗ ⇒
⇒ 🏠🌡 22👌°C = 👸👑

Exact 22°C în casă 🏠 tot timpul 🕛🕒🕡🕘.
🍂 toamna +19°C afară → 22,6°C în apă → 💪 0,7 kW;
🛷 iarna -15°C afară ⛄ → 38,1°C în apă → 💪 5,2 kW;
🌱 primăvara +3°C ext. → 25,3°C în apă → 💪 2,6 kW.

🥴? 🤦‍♀️? 👌?
Înțeles textul de mai sus?
Obligatoriu.
Or, n-are rost 👀 citirea mai departe.
Ho! 🛑! ¯\_(ツ)_/¯.

OpenTerm – OpenMind? Education?

Obligatoriu de citit: Temperatură joasă. Senzori extern & intern.

Educație – Școala de șoferi
Educație – „Io nu umblu la centrala aia. S-o regleze firma și cu asta, basta!”

🥇 Consumul mic și educația salvează globul și populația.

De ce să conducem ne 👌 educăm? De ce toți tot avem 🤗 grijă de mașină?
De ce căldura/răcirea 😬 o ignorăm? Nu ne 🥴🙄😮 educăm?
Într-adevăr, accidentele le vedem chiar acum. Poluarea 🧐 nu prea.
sibotherm.com might be a start of your thermal education. Just grab the information!
Aș monta un senzor de exterior. Aș ADAPTA în timp real puterea centralei pentru DOAR CÂT AM NEVOIE. Nu RISIPESC deloc. M-ar costa 1,5 lei și uMpic de educație.
🌎👶🏻🌍👶🏽🌏👶🌱
Aș da chiar lege. Sunt obligat să termic izolez. De ce nu și: energia optim s-o exploatez?

Mai jos, o 👺-scurtă prezentare a surselor de căldură și termostatelor. Motivele că acum folosim OpenTherm. Va fi viață fără OT?

OpenTherm-ul și bolovan🥴-ul

🚗 aer condiționat sau climatronic? Inverter.

Termostat OpenTherm – Aer condiționat cu inverter
Care e mai bolovan? On/off sau OpenTherm?

Aerul condiționat este obligat să fie cu inverter. Adică, își variază 💪 puterea, kW/BTU, de răcire/încălzire în funcție de necesar. Se adaptează: dă diferite temperaturi și diferite debite de ieșire. Nu ca bolovanu‘, aceleași: putere, temperatură, debit.
Aerul condiționat fără inverter merge maximstă, 🏃‍♀-🧘‍♀, 🏃‍♀-🧘‍♀. Atât îi debitează capul. 🤦‍♀️
Termostatul, telecomanda lor poate fi on/off, sau OpenTherm.

⚠ Pont
Atenție! Unele pompe de căldură sol-apă sunt „fără inverter”. Adică, nu pot modula puterea. Evident, sunt la jumate prețu'. Facturile 🥺 omului, duble.

Cocul de nașă rezistă cu climatronicul. 💃🏻🕺🏻🤸‍♀️

Termostat OpenTherm – Coc de nașă

Fără climatronic, cam nașpa. 🤭🧟‍♀🤦‍♀️

Termostat OpenTherm – Șefu’
Termostat OpenTherm – Unde mi-e irul de 💋?

OpenTherm-ul & berbec🐏-ul

Lovitură-de-🐏 a facturilor? 😤👺👿
CEO căldură înseamnă on/off sau modulant = OpenTherm?

OpenThem-ul gestionează energia. Centrala nu merge precum berbecul.
Oare, de aici vine expresia lovitură-de-berbec? 👿
Fără adaptarea temperaturii agentului termic, avem lovitură-de-🐏 a gradelor °C în casă.
Fără modularea 💪 puterii, avem lovitură-de-🐏 a kiloWaților & facturilor.

Aceleași 50°C cu aceiași 25 kW? 📢 Păi, treabă e-asta? În loc de 22°, am 24+° în 🏠.
Termostat OpenTherm – Cazan cât o 🐄, de 💩 = rahat. De-a dreptu’ o 💣. 🙅‍♀

50°C tot timpul? 🙈

Centralele pe gaz Tutankhamon de tot rahat💩-ul, evident, făceau aceleași 50°C, că afară se strângea recolta, că afară era gerul Bobotezei, că afară mijeau ghioceii.

25 kW tot timpul? 🙉

CT gaz antice 👵👴 aveau un arzător de 25 kW. Ori mergeau cu 💣🧨💥 25 kW, ori stăteau. Ho 🤫🛑✋ total. Nu exista ⚖ cale de mijloc, 12 kW. Ca berbecu’, dă-i ‘nainte, dă-i să sune 🔊 kiloWații!

În loc de 22°, ↗🐓 24° în 🏠? 🙊

Bun. Termostatul mecanic oprea la 23°=22+1°C. Așa, în 🏠 temperatura se ridica 🔝😡 la cucurigu 🐓 24..26°C. Deși, bieții, bunicii noștri 👵👴 reglau pe 22° termostatul.

Modulare putere 🔥🔌 min↗max. De ce contează puterea minimă?

Unui ochi 🧐 de aragaz îi dăm ce flacără 🔥 vrem: maximă, intermediară, minimă. Unui cuptor electric, la fel, ce temp. 🔌 vrem.

Modulare umană flacără aragaz

Cu mânuța 🦵 noastră modulăm puterea aragazului. Normal, există un minim sub care nu putem coborî. Ne dă oala-n foc. Exact așa și cu centralele (pompele de căldură) de acum cu puteri minime peste 3 kW și temperaturi minime de 30+°C: ne dau € ‘n foc. Pmin prea mare → folosire mini-puffer 50..100 litri. Absoarbe 🧽 extra-energia.

Arzătot Matrix. Cam așa arată un arzător de 2020.
Ce turație vrem = ce putere vrem = câți kiloWați vrem = ce CONFORT vrem.

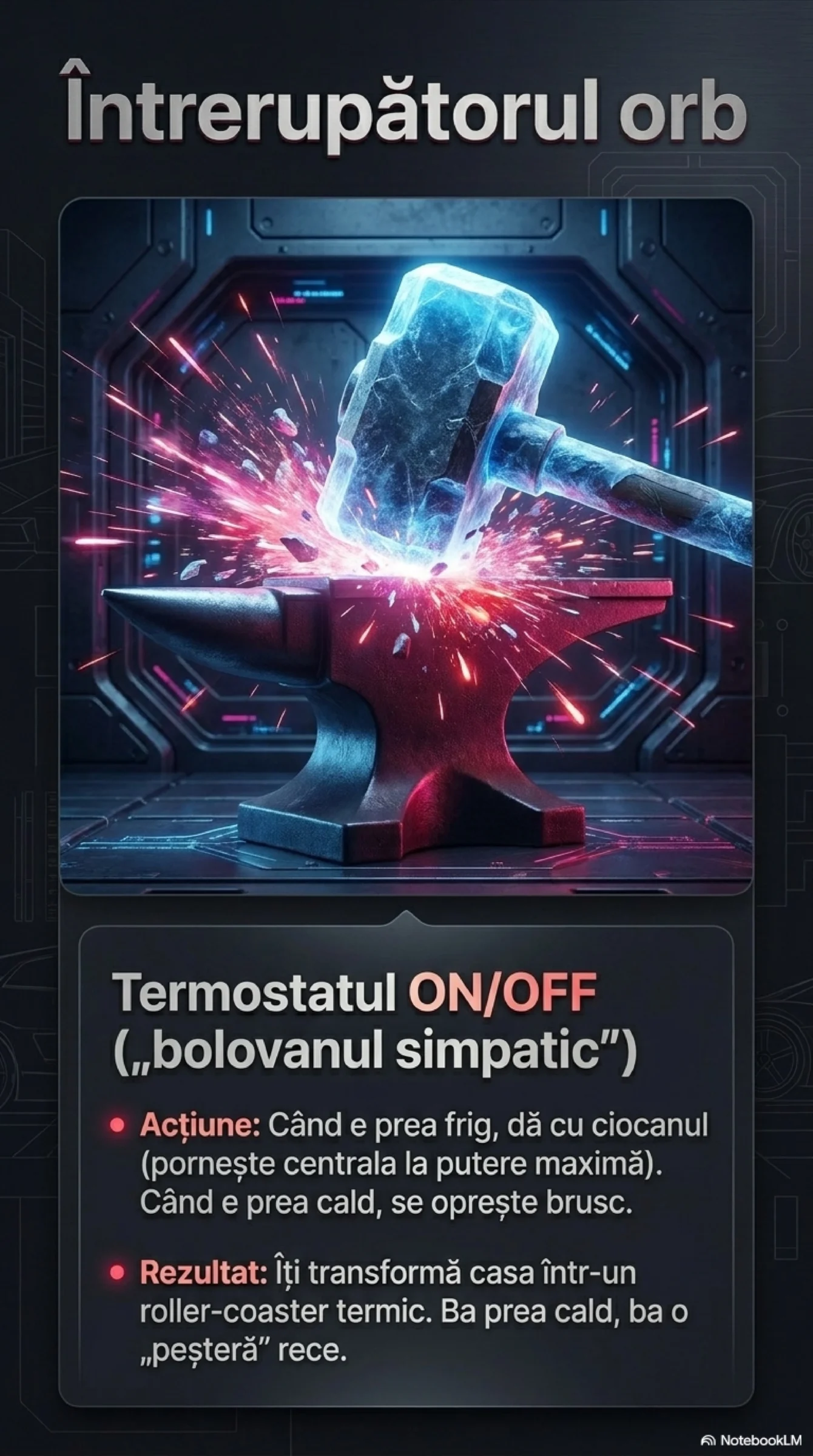

Termostat on/off – Cum FCȚ?

Simplu, NCSF ¯\_(ツ)_/¯.
On = 📢 dă-i să sune!
Off = 🤫 hopa, șezi cu tata!

On/off sunt toate termostatele: cu histerezis, PWM, cu senzor de șapă, TPI, learning. Au/n-au internet. Au/n-au triac = nu sună clicu’ ăla. 👍, mai ales noaptea, vreo 8 termostate.

On/off = un fel de băgat în priză, scos din priză un aspirator cu butonul stricat.
On/off nu poate schimba temperatura apei din instalație. Centrala merge cu aceleași 50°C.
Histerezis, termostat on/off
Rezultatele lui Histerezis, termostat on/off. 😤 Ba frig, ba cald.

On/off ±1°C – Cât se poate de 👺 enervant.

Simplu, iar: funcționau după un histerezis, ±1°C.
În 1900 toamna, termostatul de 💩-miții era reglat pe 22°C. Când 23°C, oprea. 21°C, pornea. Centrala băga ca berbecu’ 🐏: 25 kW & 50°C. Evident, în loc de exact 23°C=22+1, omul avea vreo 25°C prin casă. La fel, la repornire, alea 21°C (de repornire) deveneau ↘ 19°C. Era cât se poate de 👺 enervant.

On/off ±0,1°C – Ceva mai ok. Depinde.

⚠ Atenție!
Histerezis înseamnă comandă de oprire/pornire, nu afișaj. Multe termostate pot arăta din ±0,1°C, dar comandă numai din ±0,5°C.

Majoritatea termostatelor (și acum, 2020) au histerezis de ±0,5°C.
În cazul caloriferelor de tablă, ar fi destul de ok ±0,5°C. Rapid fac 22,5°C. Rapid coboară la 21,5°C. Ar fi o plajă de cca 21,2..22,8°C în casă.
În cazul caloriferelor de fontă, plajă ~20,4..23,7°C în interior.
Fiind așa mare plaja, băieții ce fac termostate au spus: „Hai să facem histerezisul ăsta și sub ±0,5°C. Chiar ±0,1°C!”.
Dar, într-un apartament călduros, cu calorifere de tablă, centrală cu Pmin de 6,5 kW, dacă reglez ±0,1°C, fac cu nervii: sună opririle/pornirile centralei în timpan la fiecare minut. Așa, setez ±0,3..0,5°C°C.
Încălzirea în pardoseală este muuult mai leneșă. Așadar, un histerezis de ±0,1°C ar fi ok. Cu un histerezis de ±0,5°C, mă plictisesc până repornește centrala. Plaja de temperaturi ale aerului prin casă poate fi lejer: 20..24°C. Adică, Tsetat = 22°C, dar Treal ba < 22°C, ba > 22°C cu prea mult.

On/off – PWM (bandă proporțională)

PWM = Pulse Width Modulation

PWM ciclu: 5 minute on, 5 minute off.
Un fel de histerezis, dar cu funcționare întreruptă.
Pot regla și: 3′ on, 7′ off.
Saună în aer & ghețar podeaua; invers, plită podeaua & peșteră în aer.

Cer 22°C în 🏡. Cu histerezis de ±1°C, am 21..23°C în cel mai fericit caz. Cu ±0,5°C, am best 21,5..22,5°C. Pentru calorifere, nu e capăt de lume. Dar, pentru pardoseală am un interval iritant de 20..24°C. Normal: saună în aer, ghețar podeaua și invers, plită podeaua, peșteră în aer.
Să rezolve cumva nervii utilizatorilor, băieții cu termostatele produc și varianta PWM. PWM găsim la încălzirea în pardoseală. Pot fi și pentru centrale. Sunt și de 230 V, și de 24 V.
PWM, în intervalul de histerezis ±0,5°C, dă 5 minute on, 5 minute off. Sau 6′ on, 4′ off. Io trebuie să setez. Pot alege intervalul histerezis ±1°, sau chiar ±1,5°. Cumva pot păstra aerul din 🏡 între 21..23°. Podeaua acceptabilă.
⚠ Atenție! Valorile le impune omul. Termostatele nu știu că e toamnă, înnorat, noapte. Nu știu că e gresie, parchet. Abia cu-un ciclu m-am sucit, că primăvara-a și venit. Alte reglaje? 😤👺🥺

On/off – Senzor de șapă

Tot băieții făcători de termostate au zis: pe lângă aer, hai să măsurăm și temperatura podelei cu ceva senzor de șapă.
Pot da off când șapa are 35°, de ex. Chiar dacă nu sunt cele 🌡 22° încă.
Pot da off când diferența Tșapă – Taer > 15°.
Pot da on/off numai după Tșapă, desconsiderând aerul.
Un milion de setări de prins urechile.
Cu senzorul de șapă considerat, pot alege histerezis, sau PWM.

Cu histerezis, sau PWM, cu sau fără senzor de șapă, trebuie să personalizez fiecare termostat. Temperatură mare 💧 apă = aleg intervale scurte de funcționare, ON. Temperatură mică = ON intervale lungi (OFF scurte).
Pentru a le regla, o facultate de termostate n-ar strica.
Mult mai simplu cu adaptarea meteo = senzor exterior și gata. O setare pe întreaga 🏡.

On/off – TPI/learning

TPI = time proportional integral control. Simplu 🥴. Ai mere, mamă?
TPI nu histerezis ±0,5°C, nici PWM.
On/off după tendințe de urcare/coborâre a temperaturii în 🏠.
TPI observă 🌡 22,2°↗22,3°. Oprește anticipat, chiar dacă nu sunt încă 22,5°. Observă 🌡 21,8°↘21,7°. Deja repornește, deși încă nu 21,5°.
TPI = learning = ține minte și învață comportamentul încălzirii din 🏡. Pe internet, vede temperatura de afară. Așa, anticipează foarte bine când să dea ON, sau OFF. În 🏡 va fi mult mai aproape de 22°C.

On/off – Concluzie. De ce sMatrix Uponor e superior?

PWM

Toate termostatele on/off nu adaptează temperatura apei, °C, implicit nici puterea sursei de căldură, kW.
Să mențină cumva 22°C în 🏡 & draq-lui călduță podeaua, on/off-urile încearcă din răsputeri:
– histerezis mic ±0,1°, dar cu probleme de funcționare a centralei, actuatoarelor;
– PWM, cu întreruperi în timpul cererii de căldură (impulsuri); Ce impulsuri dau în camera X? Dar în Y, ori Z? Of! Fu👑 reglaje! Aici e superior 🙋‍♀️ sMatrix-ul Uponor-ului. Învață ~14 zile. Știe ce impulsuri să dea: și în camera X, și în Y, și în Z. Iar, când X e oprit, știe cât în Y, cât în Z. Jos 🤠👒 pălăria!
– senzor de șapă, măcar să fie călduță șapa, chiar dacă e saună în aer;
– anticipare și învățare TPI/learning = best on/off. Nest, sMatrix, iar.
Automatizarea on/off poate fi foarte scumpă 1.000+ €, foarte greu de montat (ce să spun de reglete și module, grupuri de amestec cu pompe redundante?), n³ termostate de personalizat. Obțin confortul pe care-l obțin 🥺.

On/off-urile mai au senzori de 💃🏻 mișcare, sau geo 🌎 localizare 📍. Sunt la ordinea zilei acum. Pentru pardoseală ⏳😴⏱😩⌚😮⌛😡? Fu👑 inerție 🥴 termică! Pentru calorifere 👍.

Celebru’ pas de 10 cm – rectificat

Pont pentru instalații existente
Nu am avut proiect. Nu am echilibrat. Am pas de 10 peste tot. Confort total aiurea. Centrală nasoală. Cum fac rectificare?
1. Iau CT cu adaptare meteo, Pmin de cei mai puțini kW, control temp. agent 15..20°C în sus.
2. Iau un sMatrix (fără fir €↗).
3. Good luck! În comentarii: ajutor m©ca ®.

Adaptare meteo & om 👌 + on/off

Noi, sibo, o folosim în ~2/3% din cazuri. Restul e Adaptare + modulant. Rar, chiar adaptare și deloc termostat.

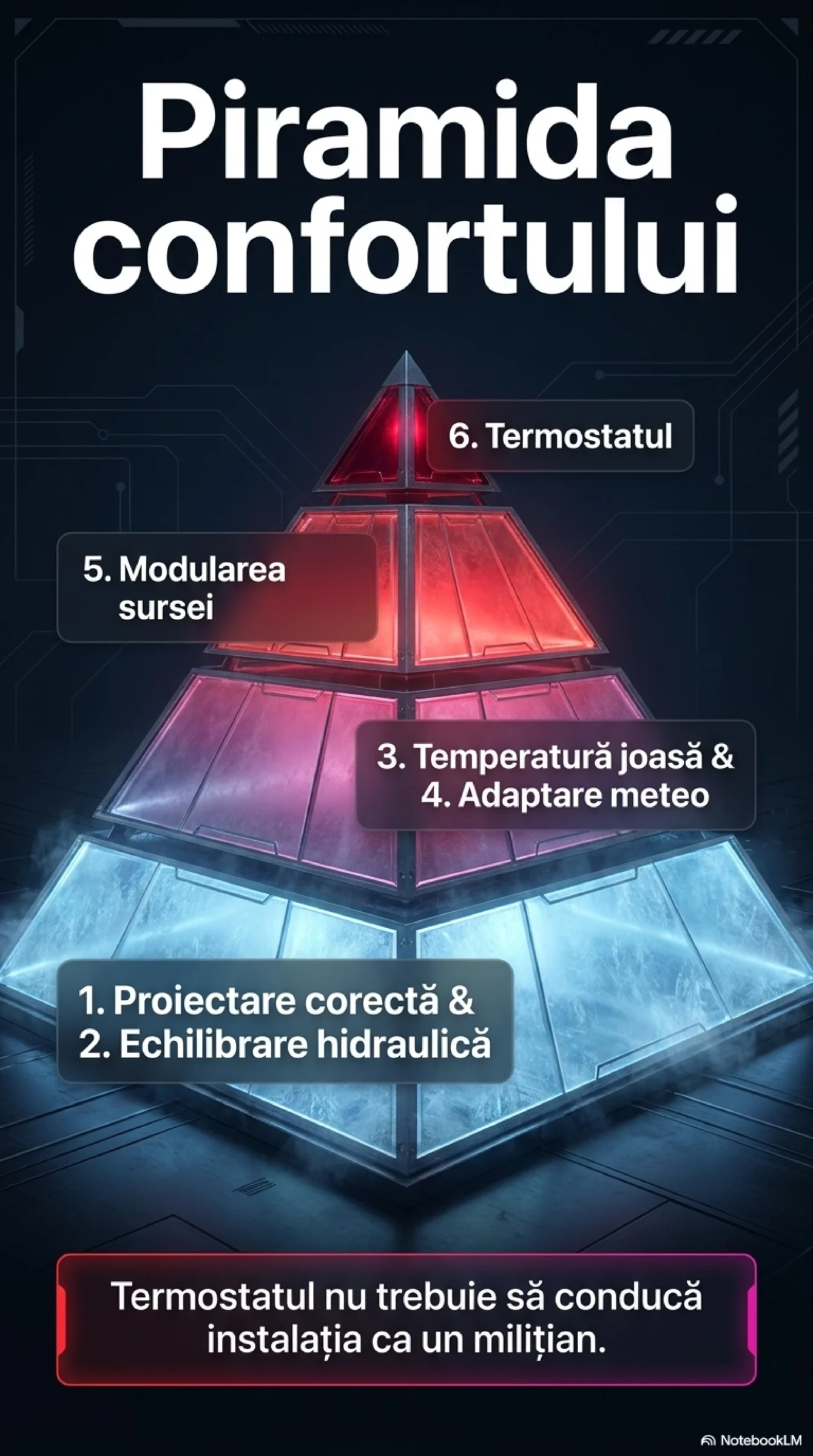

⚠ Atenție! Termostatele on/off intră în funcțiune doar după
– echilibrare (🌡 22° în toată 🏡, 24° în 🚿) și
– adaptarea meteo potrivită acelei case 🏣🏦🏗.
Nu există o reglare/adaptare universală. Diferă: izolația termică, mărimea geamurilor, gresia, parchetul ș.a. Probabil 💧 apa de 27° pentru o casă, devine de 29,4° pentru alta.
⚠ Atenție! Adaptarea meteo se tot reglează până când în casă am exact 22°, fără să intervină vreun termostat.
Abia după echilibrare și adaptare meteo, din termostate pot alege temperaturi economice în toată casa, sau doar în camera pustie.
⚠ Atenție! Tconfort – Teconomic = 0,25..1°C. De verificat cât scade temperatura până se întoarce primul din familie acasă! Dacă sub 1°C, io n-aș mai tot regla. Degeaba pun Teconomic = 20°, dar de fapt scade pe 21,1°. Păi, mai bine tai curentul și gata.

Adaptare meteo & om 👌 niciun termostat

Adaptare meteo & om → cozy floor.
24° = și 25..29° când frig ⛄

Avem clienți care n-au niciun fel de termostat, nici legat cu centrala, nici legat cu actuatoare. Curios: au 22° în aer, 24° sub talpă. Mai frig afară ⛄ → 25°..29° sub talpă, aceleași 22° în aer.

Adaptare meteo corectă = 🥇🤗🏆.
Confort pentru 👸🐣🐥👑.
Uite cum cu un biet senzor de exterior am un confort superior!

Adaptarea se face în primele săptămâni de funcționare. Din 2 butoane +/- și vreo 4 apăsări. Fără vreo facultate de termostate.

Termostatul on/off îl folosesc numai pentru comutare rară. Vine 💃🏻 soacra. Bucuros 🕺🏻, de la temperatura 🌡 de gardă, urc pe 22°C, în camera uitată de lume.

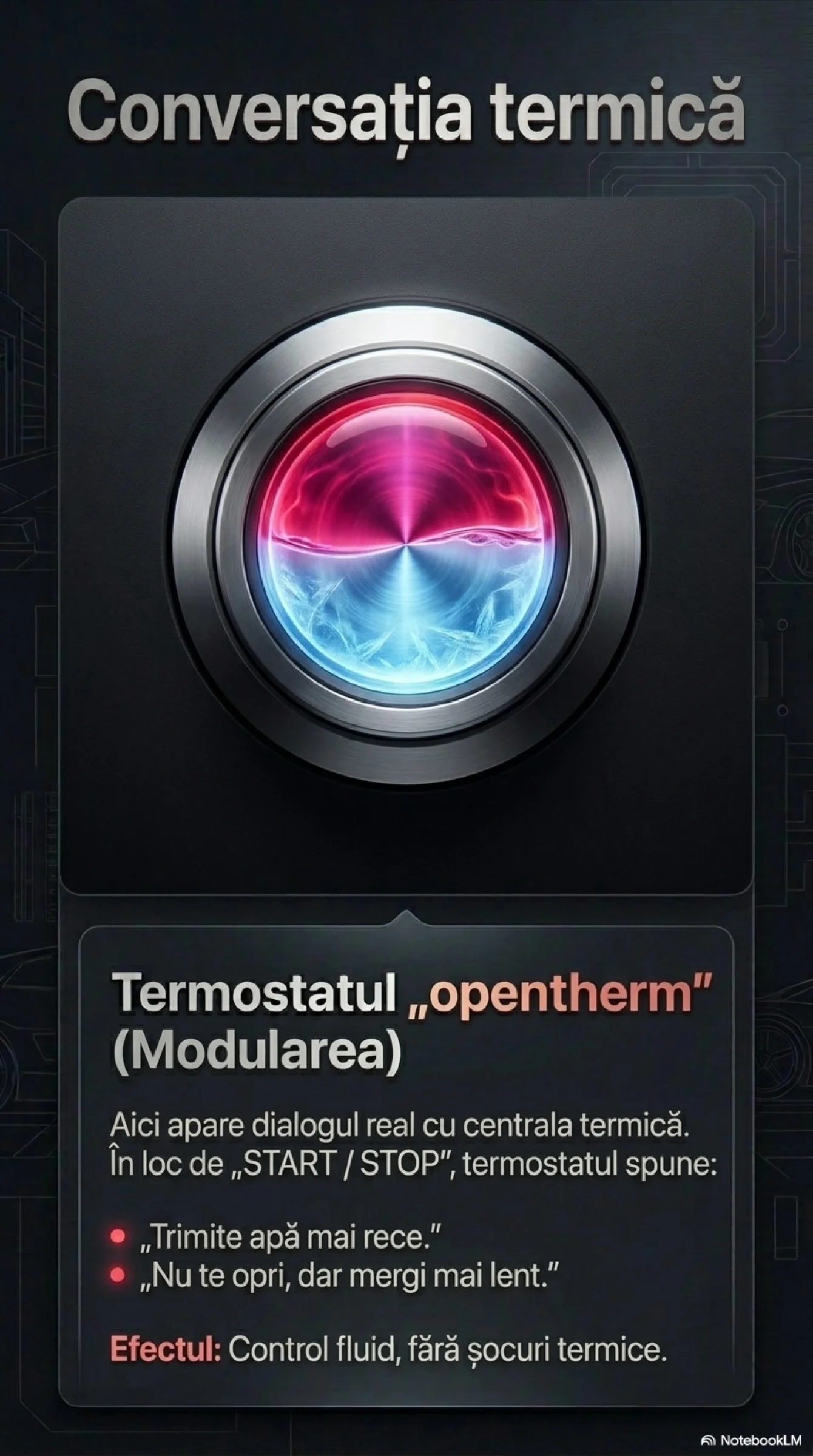

Termostat modulant – Ce face?

În Top centrale termice este prezentat senzor interior, sondă internă. Nu toate centrale acceptă termostat modulant.

Modulare kiloWați în funcție de 🌡 termostatul modulant.

Spre deosebire de cel on/off, comunică cu sursa de căldură. În funcție de temperatura măsurată de modulant, centrala variază temperatura apei, implicit puterea. Nu merge cu aceleași 50° în 💧 apă și aceeași putere de 25 kW. Cum este climatronicul versus aerul condiționat simplu.

Reglat pe 22°.
Observă 🌡 21,6°↗21,8° → coboară ușor temperatura apei.
Observă 22,2°↘21,8° → urcă mult temperatura apei.

De la 20° cer 22° → urcă maxim temperatura apei. Pe măsură ce aerul se apropie de 24°, temperatura apei coboară.
💧°C↘..💧°C↗ ⇒ 💪kW↘..💪kW↗ ⇒ 🏠🌡 22👌°C = 👸👑

Modulant – histerezis, PWM, TPI

Histerezis. Are, că dacă nu setez bine, să poată da on/off centralei, la un moment dat.
Centrala se oprește din 2 motive: a) nu am setat bine adaptarea, b) Pmin prea mulți kW.
PWM. Nu cunosc termostat modulant cu PWM. Nu i-aș vedea rostul.
TPI/learning. Unele modele sunt learning #1✌.
Internet. Unele au net 📳.
Wireless. Unele sunt 📻 fără fir.

💃🏻🕺🏻🤸‍♀️   #1🏆    🤸‍♀️🕺🏻💃🏻
Modulant & learning = 🥇 best you can get, 2020.

Modulant – acces la toate funcțiile centralei

Termostatul modulant = ca și cum aș lua jos tabloul centralei, ar avea încorporat un senzor de aer, l-aș monta unde aș avea chef. (Așa are Baxi.)

Comunicând cu centrala, termostatul modulant
– reglează apa caldă menajeră 🚿🛀,
– vede/anulează erori 📛💔,
– vede istoric ore funcționare 📊,
– alege curbe de adaptare 📈,
– accesează cam tot tabloul centralei 📟,
– cele de mai sus + notificări 📳, dacă e 📶 WiFi.

⚠ Atenție! Cu un termostat normal (on/off) WiFi, pot seta doar temperatura 🌡 aerului. Nu am acces în tabloul centralei.

Modulant = OpenTherm?

Da. Este OT. Dar, este propriu unei mărci. Incompatibil cu restul brandurilor. Bosch – Bosch, De Dietrich – De Dietrich șamd. De-aia apare OpenThermul.

Termostatul modulant este un fel de OpenThermClosed. Stuck within the brand. Cum sunt unii cumpărători de echipamente: stuck in the past with brand naming 🤦‍♀️.

Modulant + CT: Ce-și vorbesc?

Ce își spun un termostat și o centrală?
Siri, Alexa, Google – OpenMind? OpenTherm?

OpenTherm = orice termostat poate vorbi cu orice centrală.

Termostatul simte temperatura din casă, vrea 22°C. Centrala căldura. Acum, dialogul dintre termostat și centrală:

— Fă, Doină, las-o mai moale! Afară sunt 2°C. Nu vezi c-am urcat la 21,7°C? Iar vrei să facem 🥵🌶🧖‍♀ saună? Nu mai știi ce-am pățit săptămâna trecută?!
— Bine, bine, bă. M-am pus pe 7 kW și 26°C apa.
🤔 E ok așa?
— Nu, tu! Mài ↘ moale! Nu poți vreo 1,6 kW și 22,8°C apa?
— Dragul meu, sunt din 🇩🇪 Germania. Merg la sală
🏋‍♀, am bicepși 💪. Sunt cât o 🐄. Sub 6,5 kW de 💩 nu pot coborî. Ce-ai crezut, bă, figurantule?! Ce e cu pretențiile astea, arogantule, 🐖-le?!
— Știi ceva? Oprește-te de tot, că am 22,5°C. Bine c-am dat banii pă tine să stai. Of, ce te mai zvârlu la
🚽, fă, centralo de 💩 cu 👀! Vezi? Iar am 24,1°C.

Modulant isteț – CT incompetentă

Trec vreo 4 ore. Omu’, să răcească odată termostatul ăla, a deschis geamu’ chiar.

— Doină, mai ești? Dă-i drumu’ că iar cobor de la 22,4 la 22,3°C! Parcă văd c-ajung spre 20°C. N-ai memorie, fă?
— Of, Ioane, cu draaag! Chiar începeam să mă plictisesc.
— Doină, ce faci? Mergi? Au trecut vreo 40′.
— Da, mă. Merg, merg. Încă cum. Am vreo 24 kW și 50° în apă.
— Bine, bine, dar io iar am coborât într-atât că am 20,8°C. În plus, adaptează-te și tu! Nu merge ca apucata!
— Păi, ție ți-a trebuit încălzire în pardoseală. Te-ai crezut șmecher, modern. Așteaptă acum și tu! Unde te grăbești? Te pomeni că-îi vrea confort termic? Pă mine mă ai, cât-o
🐄 de tot 💩-ul, cu mine defilezi, OpenThermule, foto-modelule ce ești.
— Enervantă centrală ce ești! Ok. Aștept, n-am CSF
¯\_(ツ)_/¯? Nicicum nu mă-nțeleg cu tine. Știi OpenTherma degeaba. La anu’ te schimb că sunt prea isteț pentru cei de 6,5 kW ai tăi. Io am 🧠, am nevoie și de 💪↑, și de 🔬🦾🔬↓.

Degeaba termostatul este OpenTherm, iar sursa de căldură OT nu se poate adapta de la 0,1 kW la 25 kW. Bine. 0,1 kW ~ideal. Dar, nici 3+ kW.

OpentTherm – De când până când?

Pentru ca orice model de termostat modulant să fie compatibil cu orice marcă de centrală (pompă de căldură ș.a.), Honeywell a propus soluția OpenTherm.
Fabricanții de centrale termice (pompe de căldură ș.a.) cu făcătorii de termostate trebuie să se alinieze. Nu-i obligă nicio lege, încă. Dar, asta e tendința. Cam toate vor fi OT.

OpentTherm – Protocol, libaji

Boiler = CT gaz, GPL, pelet; pompă de căldură aer-apă, apă-apă, CT electrică

Nu folosesc cuvine inteligente. 🥴 Găsim pe forum.
OT este ca și cum ar grăi între ele: iOS, Windows, Android. Cu iPhone-ul intru în Google Play. Să poată vorbi între ele, termostatul și sursa de căldură folosesc aceeași limbă: nu cehă, nu sudaneză, că OpenThermă.

OpentTherm – Trebuie compatibilitate?

Dacă ambele sunt OpenTherm, orice model de centrală ar putea comunica cu orice model de termostat. Hmm! Dar, nu 100%.
De obicei, au logo-ul OpenTherm lipit pe undeva.
Fabricantul de termostat spune care surse de căldură ar fi compatibile. Invers, nu prea. Fabricantul de centrale ar trebui să recomande termostate OT. Adevărat, termostate există muuulte.

OpenTherm – Nu dă 🛑🤫 centralei

🍂🛷🌱 & 🌞💭 & 🔆🌃
toamnă, iarnă, primăvară, însorit, înnorat, zi, noapte

Este modulant. Termostatul OpenTherm încearcă să nu dea „Ho!” 🛑🤫 centralei. Adaptează centrala (°C apă → implicit kW) după: anotimp, meteo, soare-nori, zi-noapte, °C în 🏡.

Repetare enervantă. ¯\_(ツ)_/¯
Impune centralei temperatura ♨ apei în funcție de cea 🌡 a aerului interior. Așa, sursa va dezvolta mai mulți, sau mai puțini kW. Așa, în 🏠 se păstrează o temperatură: constantă și ân aer, și an podea. Anteles? Centrala (încălzirea) nu merge ca 🐏, nu cade ca bolovanu🥴, fără vreun control!

OpenTherm – WiFi

Unele OT văd 👀 temperatura de 🌎 afară pe 📳 net. Au WiFi. Normal, pot fi reglate din Galaxy Z Flip.

OpenTherm – TPI/learning 🥇

🧠📝 = 🥼💊👩‍⚕ pentru 🌎🤱👶
ZERO RISIPĂ.
Exact energia necesară pentru exact confortul cerut.
SALVĂM PLANETA.

Unele OT țin minte comportamentul 🏠-ei în diferite condiții meteo = learning. Învață din istoricul de încălzire. Știu, anticipează TEMPERATURILE apei, implicit puterile, pe care ar trebui să le furnizeze centrala. Nu anticipează doar on📢/off🤫. Așa, în casă păstrăm constant & continuu perfect 22°C, nu 22,6°C, nu 21,4°C

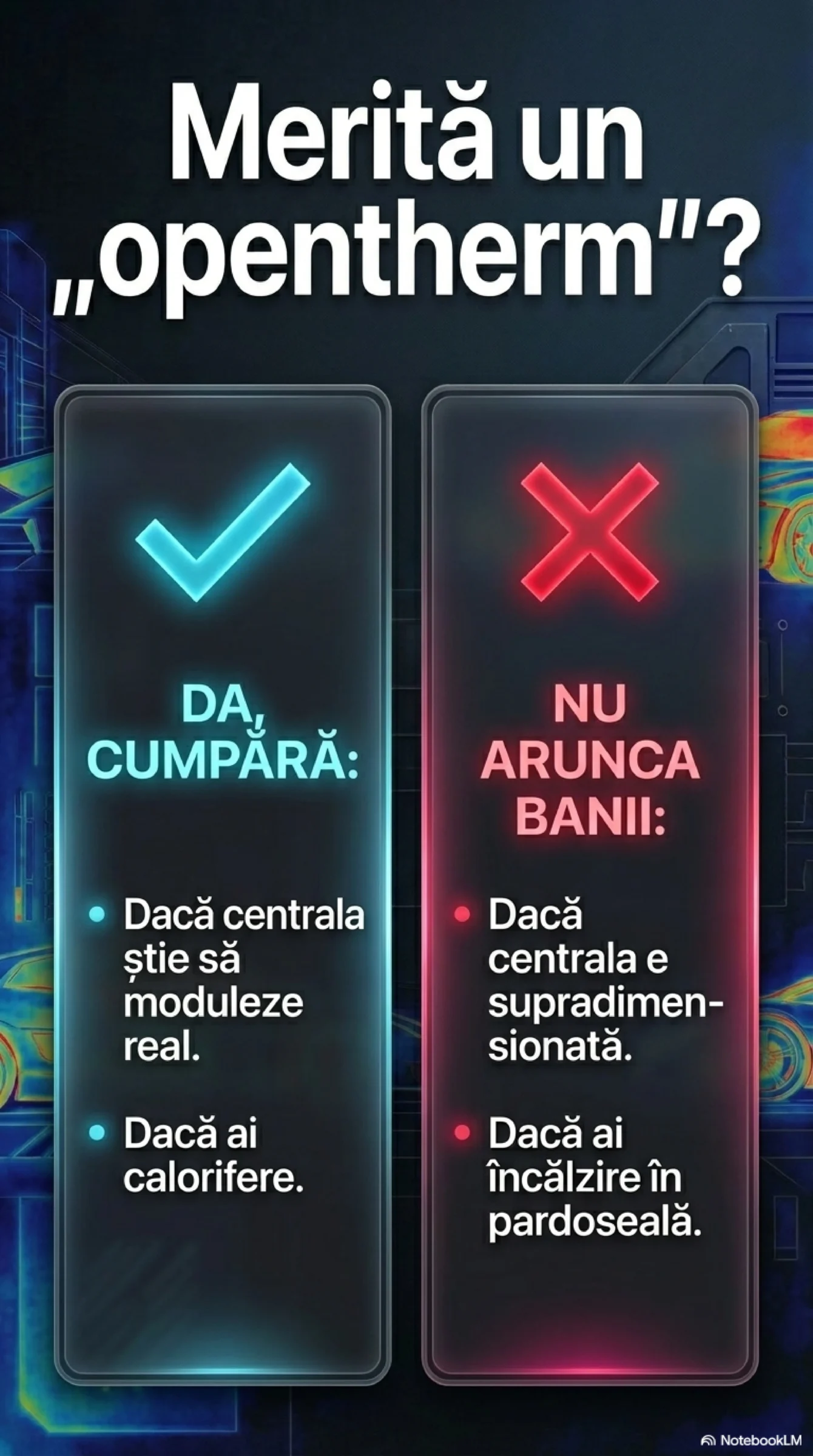

OpenTherm – Cumpăr?

Degeaba: dacă centrala nu e OT.
În tot acest sait vorbim despre confort, nu despre bani. Interesant: confort mai bun = facturi mai mici, poluare minimă.

OT încălzire în pardoseală – Cumpăr?

Două condiții obligatorii pentru tandemul centrală OT – încălzire în pardoseală:
💩1. Degeaba OT, dacă puterea minimă e cât o 🐄, e ca o 💣, peste 3 kW; și
💩2. Degeaba OT, dacă centrala are control pe temperaturi minime ale💧 apei 🌶♨ de 30+°C.
⚠ Ambele trebuie respectate simultan, sau separat.

⚠ Atenție! Izolație termică bună a 🏡-ei → puteri & temperaturi mult mai mici. Eficiență 👍 triadă CT – încălzire în pardoseală – casă = modulant/OT.

OT încălzire cu calorifere – Cumpăr?

Condițiile de mai sus n-ar fi obligatorii, ci recomandate. Pentru un confort bun aș fi atent cu Pmin și Tmin, chiar dacă vorbim de calo’.

OT în apartament – Cumpăr?

Aceleași lucruri ca mai sus. De considerat 💡: un apartament cere muuult mai puțină energie decât o casă. → Puteri și temperaturi necesare și mai mici.

S-auzim numai de confort termic bine!
KEEP YOUR MIND OPEN, OpenTherm!

PS
Toată stima pentru instalatori. Au tot dreptul să fie figuranți, că sunt pe cale de dispariție în România. Toată stima pentru alți ingineri, sau magazine. Dar, celebrele:
– „pentru 🏭 căsocu’ tău, doar CT gaz de 25 kW (CT electrică de 9 kW, pompă de căldură de 8 kW)?! 💪 Du-te, mă, de-aici! Lasă-mă cu ăia de la Cluj!”
– placă cu nuturi din EPS de 1 cm-💩-miții, folie aluminiu de la parizer 🌊, 🌉,
– pas de 10 cm peste tot 🥺,
– „vei muri de frig cu pasu’ de 25 cm din sufragerie!” 😮,
– grup amestec 📢 și pompare ⛽,
– „instalația nu merge numai cu pompa din centrală!” 😳,
– butelie de egalizare a drepturilor 💋, puffer 🐄,
– automatizare cu reglete, module și kilometri de cable 🥴,
nu reprezintă deloc soluția supremă.

☢☣ Atenție maximă, clienți cu proiect!
Soluțiile la unison ale celor de mai sus sunt foooarte greu de combătut. Aș ruga clienții noștri cu proiect, să invite instalatorul, magazinul să 📢 combată textul de aici. Aș corecta ¯\_(ツ)_/¯ bucuros vreo greșeală observată.

👷‍♀️👷‍♂️, #tot_respectul 🙏.

OpenTherm. On/off → viitorul 🙏 modulant. Termostate histerezis, PWM, TPI.
Bogdan

'99: Facultă instalații Cluj, '00: Management energetic clădiri, '95-azi: fan termice. '95 „cu pile” @ Termoficare.

ZICI, CONTRAZICI, ÎNTREBI? Vizualizare rãspuns: CTRL+refresh paginii.

Mai jos: murmurul vizitatorilor.

  • Buna ziua,

    Puteti sa ne spuneti despre cateva modele de centrale Opentherm? Nu proprietar, ci sa mearga, de ex, cu un Nest 3rd Gen in sistem modulant.

    Eu nu prea gasesc informatia asta in manuale sau la caracteristicile tehnice.

    Hopa! Nu mã bag.

    ZICI, CONTRAZICI, ÎNTREBI? Vizualizare rãspuns: CTRL+refresh paginii.

    • Bună întrebare.
      Nu am montat CT OpenTherm cu termostat OT universal.
      Doar modulante proprii mărcilor de CT/PC.
      --
      Google spune așa:
      The 3rd generation Nest Thermostat also works with condensing boilers that support OpenTherm.”
      Adică, o centrală care „se laudă” că ar fi OpenTherm ar trebui să fie compatibilă cu Nest.
      Dar, am avut caz de CT cu borne OT, însă compatibilă doar cu propriul OT.
      Cum spun, un fel de OpenThermClose, închis pe marcă.
      Chiar dacă scrie OpenTherm, sau există borne OT, trebuie să fie sigla OT.
      Destul de nasol: nici sigla nu confirmă 100% compatibilitatea.

      --
      Căutat model de centrală OpenTherm → sunat serviciul tehnic al brandului!
      Până nu montez eu, sfatul de sus doar îl pot da.
      Hmm! Mă aștept să nu primim un suport tehnic „excelent”, indiferent de super-brand.

      Hopa! Nu mã bag.

      ZICI, CONTRAZICI, ÎNTREBI? Vizualizare rãspuns: CTRL+refresh paginii.

      • Am mai cautat si sunt disponibile convertoare de la protocolul EMS la OT, care te ajuta sa modulezi cu Nest 3rd Gen. Ceva de genul celui din link-ul de mai jos:
        https://en.robbshop.nl/ems-ot-opentherm-converter-nefit

        Oamenii declara ca merg cu Buderus, Junkers, Nefit, Bosch, etc. Probabil sunt si altele pentru diverse alte protocoale folosite de CT-uri.

        Intrebarea devine: merita banii extra pentru Nest + convertor, fata de termostatul propriu al brand-ului CT? Ce zici?

        Hopa! Nu mã bag.

        ZICI, CONTRAZICI, ÎNTREBI? Vizualizare rãspuns: CTRL+refresh paginii.

        • Păi, OpenThermul face doar să fie universale.
          Nimic superior față de modulantele proprii unei mărci.
          Normal că Honeywell s-a plictisit să facă un milion de limbaje
          pentru fiecare în parte. Doar, Viessmann, Buderus ș.a. nu fac
          automatizări. Ei dau comandă lui Honeywell, Siemens etc.
          --
          Io propun:
          1. putere mică-mică a centralei (sursei de căldură)
          2. compensare meteo → modulare temperatură agent → modulare putere, kW
          3. learning în interior, on/off sau modulant.
          Learning-ul bate modulantul (non-learning) DACĂ tot schimb temperaturile
          prin casă.
          Deci, punctul 3 e pentru CALORIFERE mai mult.
          Punctul 3 prea PUȚIN contează pentru pardoseală.
          --
          Limbajele alea de comunicare = comunicare.
          Pot comanda și vane de amestec cu 3, 4 căi, apa caldă menajeră,
          răcire aer, apă, camere frigorifice, 5 surse de căldură, răcire,
          becurile, audio, muuuulte altele. Unele pot fi on/off, altele
          modulante. Te doare bila, câta industrie!
          Într-o casă, degeaba dacă:
          - nu pot coborî puterea foarte mult, kW;
          - nu pot coborî temperatura sub 30°C;
          - degeaba pot modula puterea, dar unul din 12
          termostate impune o temperatură mare, că așa e
          proiectul: „ca porcu'”.
          Au rost maxim în chestii industriale, nu pentru încălzirea
          unei case de om. Sau, am casă „inteligentă”.

          Hopa! Nu mã bag.

          ZICI, CONTRAZICI, ÎNTREBI? Vizualizare rãspuns: CTRL+refresh paginii.

Groaznic! Și-n acest sait: cookies. Zbârrr?
