Grup amestec încălzire în pardoseală


Share

Cât e kilowattu'? gaz curent lemn
Agrafa = share paragraf direct

Articole lungi. Clig lung pe share direct paragraful. Sau: selectare text dorit, clic lung, share, linkul duce spre acel text.


  bonus  1000 €   în

Grup pompare amestec GPA de evitat


Propunem fara grup amestec incalzire in pardoseala, fie el de la Dedeman sau Romstal, fie cu pompă Grundfos sau Wilo, fie pentru distribuitor cu 3 sau 12 căi.

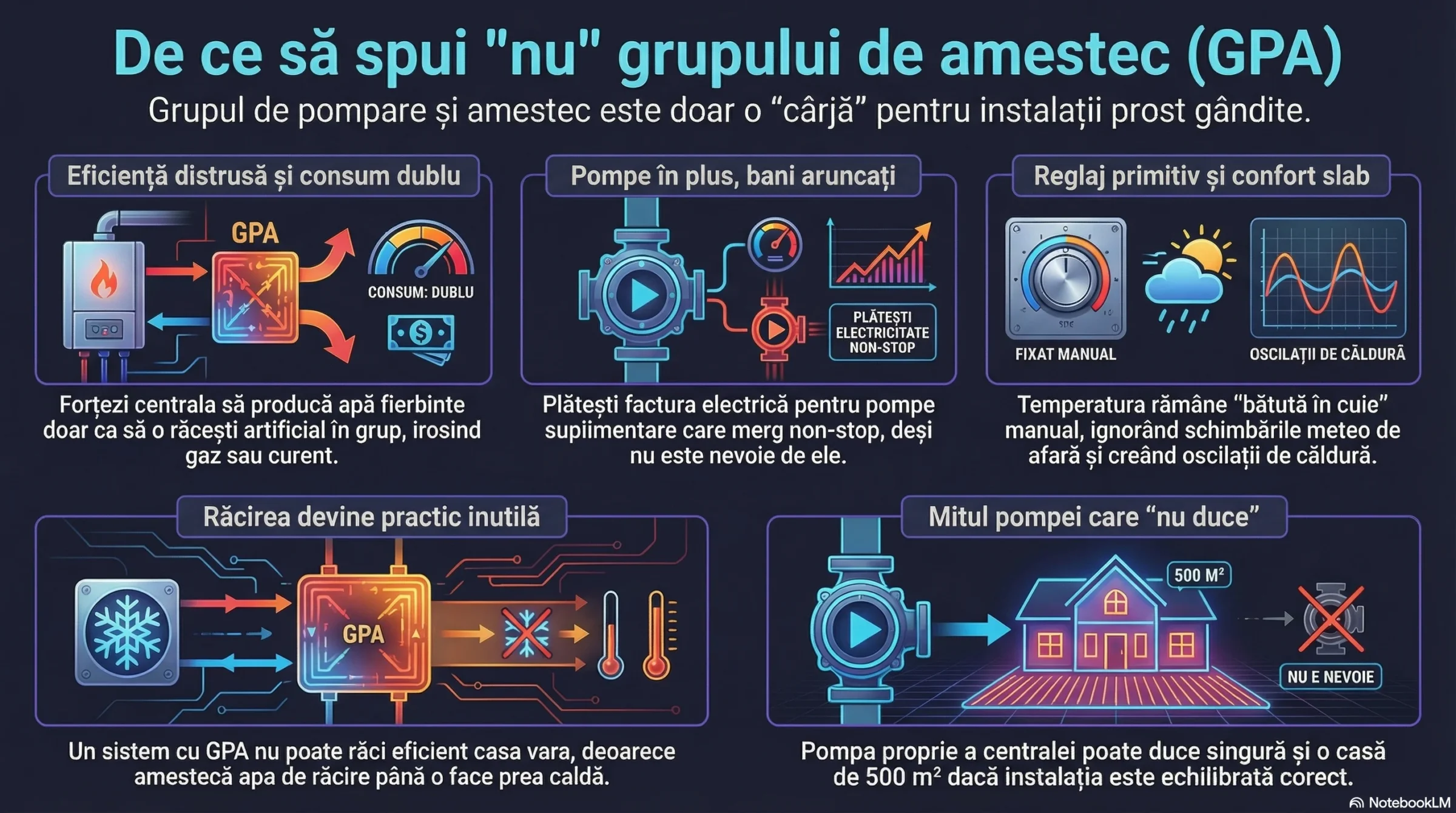

De ce fără grup de pompare amestec = GPA?

° CT gaz și pompele de căldură (PdC) moderne pot modula temperatura de tur de la 10..20°C în sus = deja fac direct temperatură joasă; evident, cea mai mică temp. = cea mai mare eficiență;

° pompa cu care sunt dotate CT/PdC poate duce întreaga instalație, chiar ±500 m², case moderne, foarte bine izolate termic;

° CT gaz/PdC au din fabrică automatizări excelente de adaptare meteo = temperatura din țevi variază încontinuu în funcție de condițiile meteo în timp real, în fiecare minut din zi pe tot sezonul rece (OpenTherm);

° fără grup, adaptare meteo = cele mai mici temperaturi posibile cu asigurarea confortului = eficiență maximă, poluare minimă; variații mici temperaturi și presiuni = viață lungă instalație și construcție;

° grup pompare amestec = temperatură fixă, reglată manual;

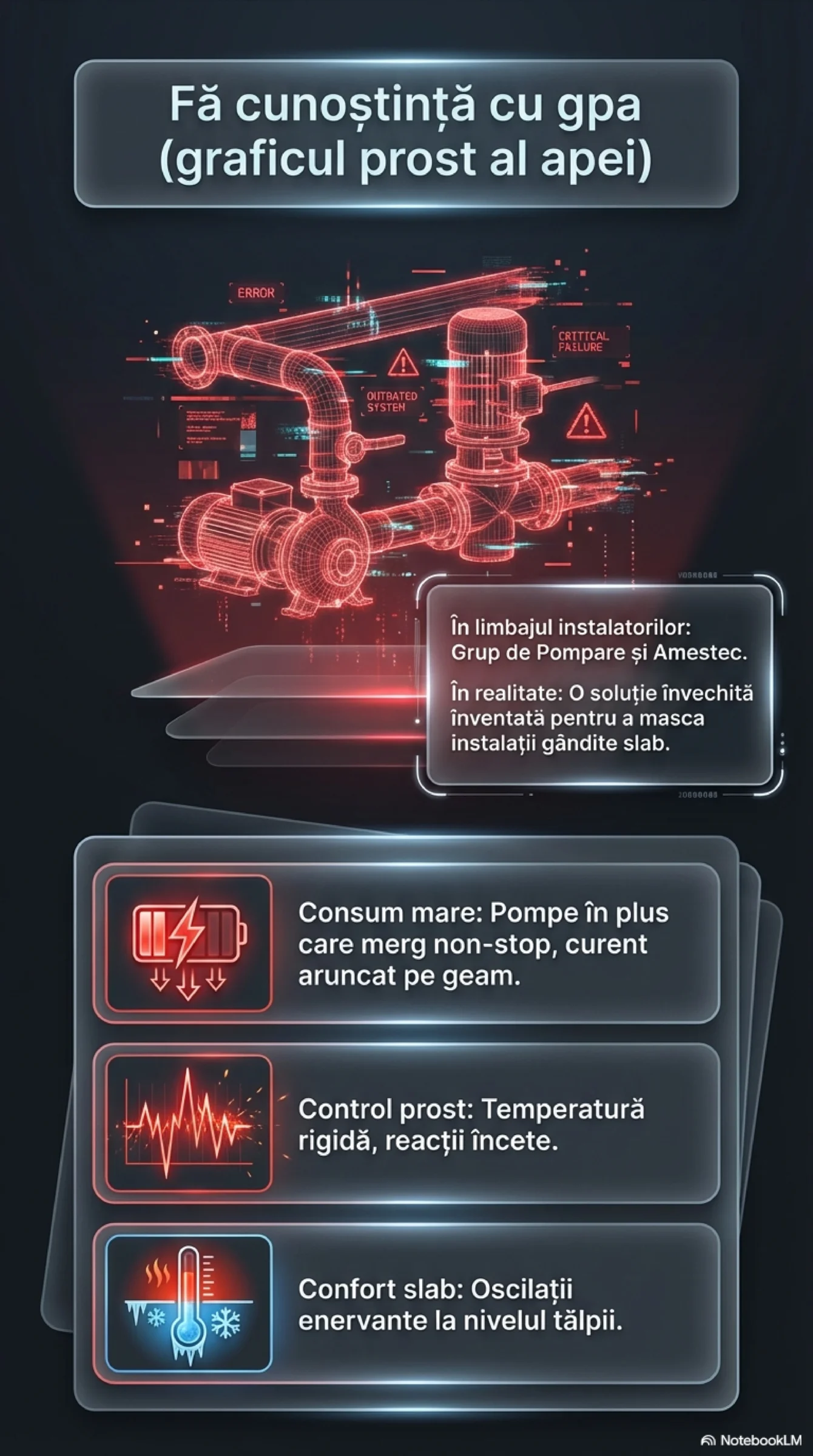

° funcționarea on/off (ba 45° în apă, ba oprit) poate afecta: șapa, gresia, parchetul, confortul; imposibil de gestionat fără automatizări complexe learning, nici astea perfecte, total-dependente și încurcate de inerția termică;

° grupul de pompare face amestec vrem-nu-vrem, amestec necontrolat, coboară temperatura ±15°; (puține modele permit închiderea amestecului cu returul);

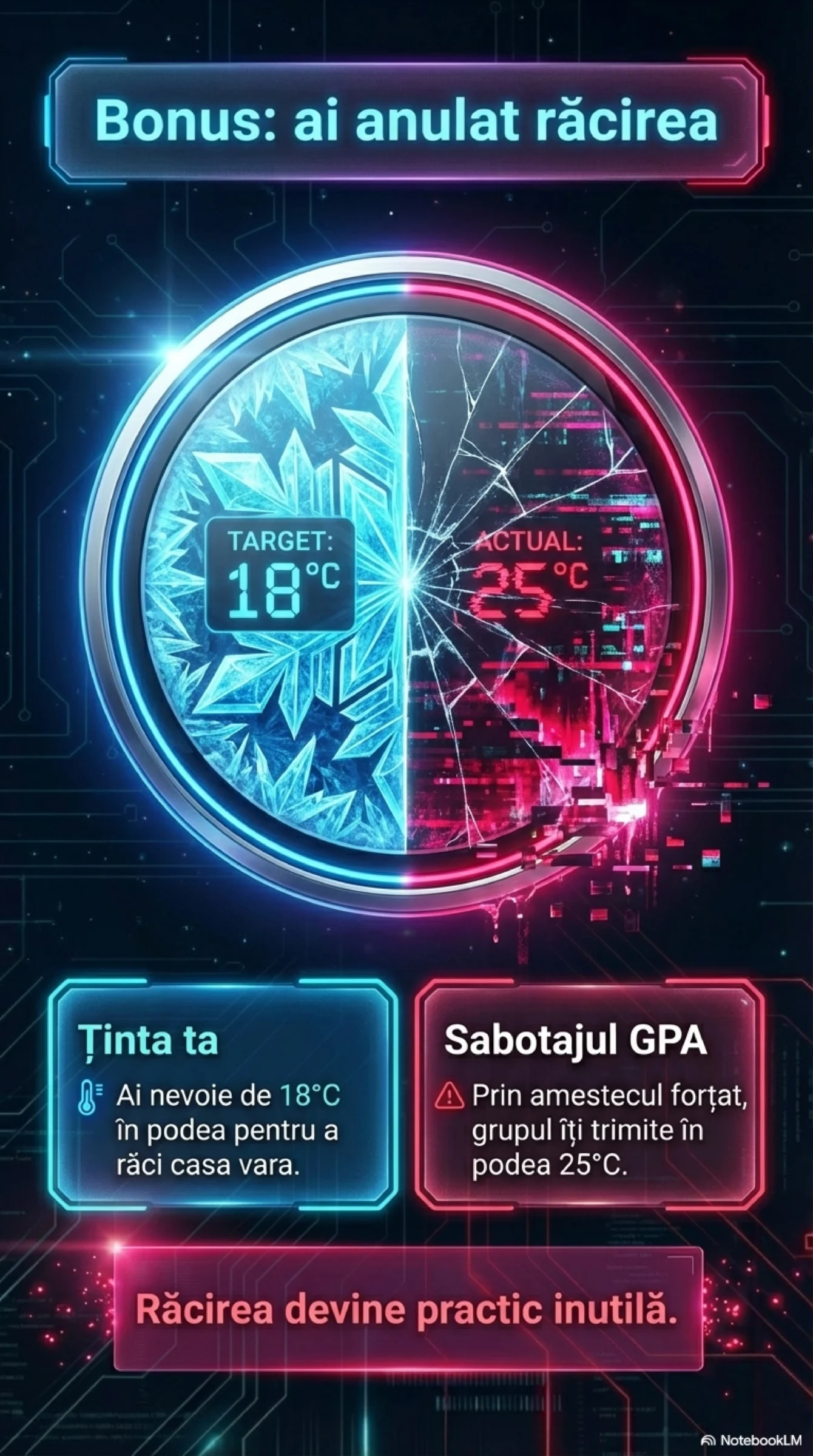

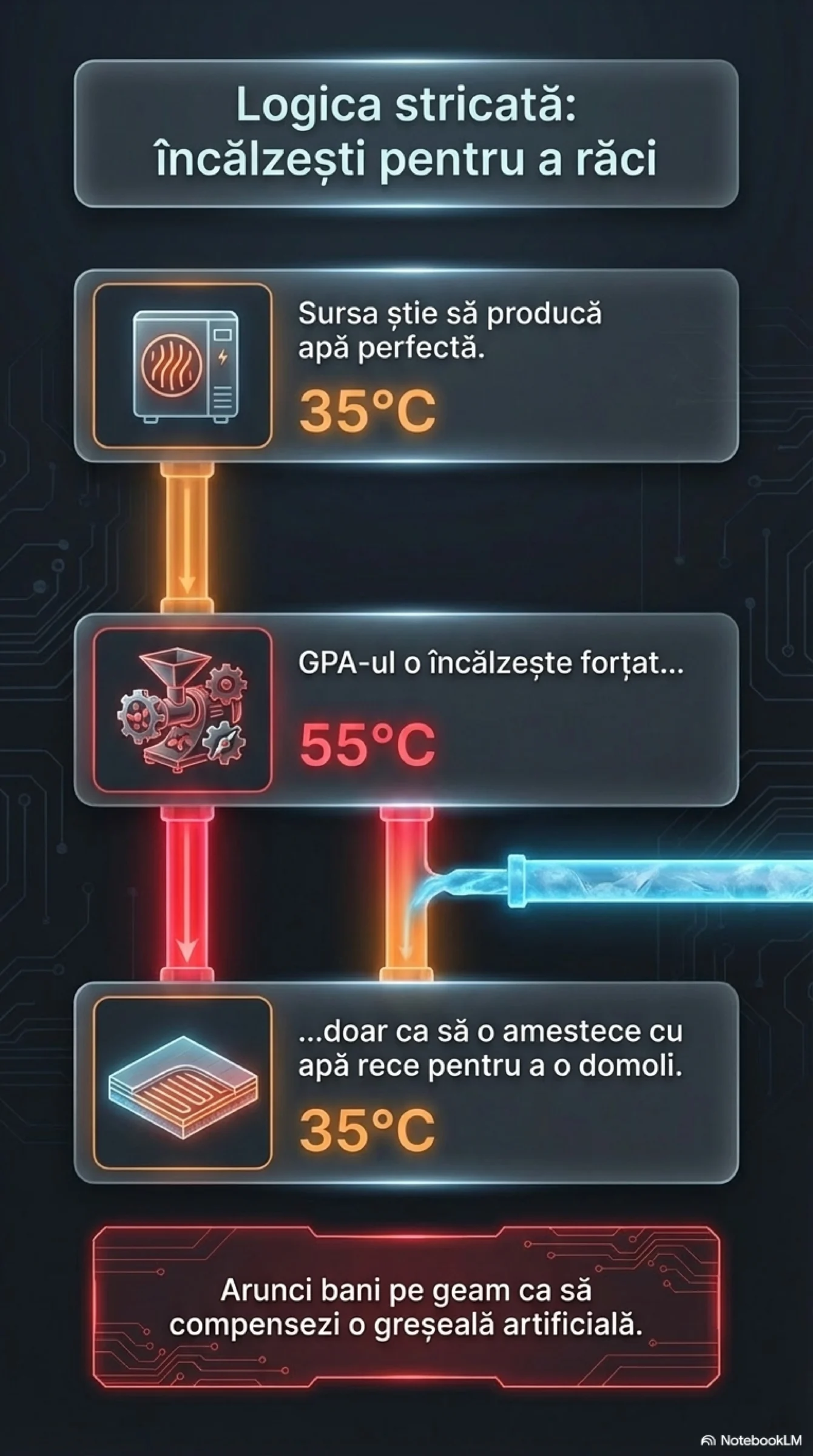

° CT gaz/PdC trebuie să facă apă mai fierbinte că prin amestec devine mai-rece necontrolat, fără să putem interveni;

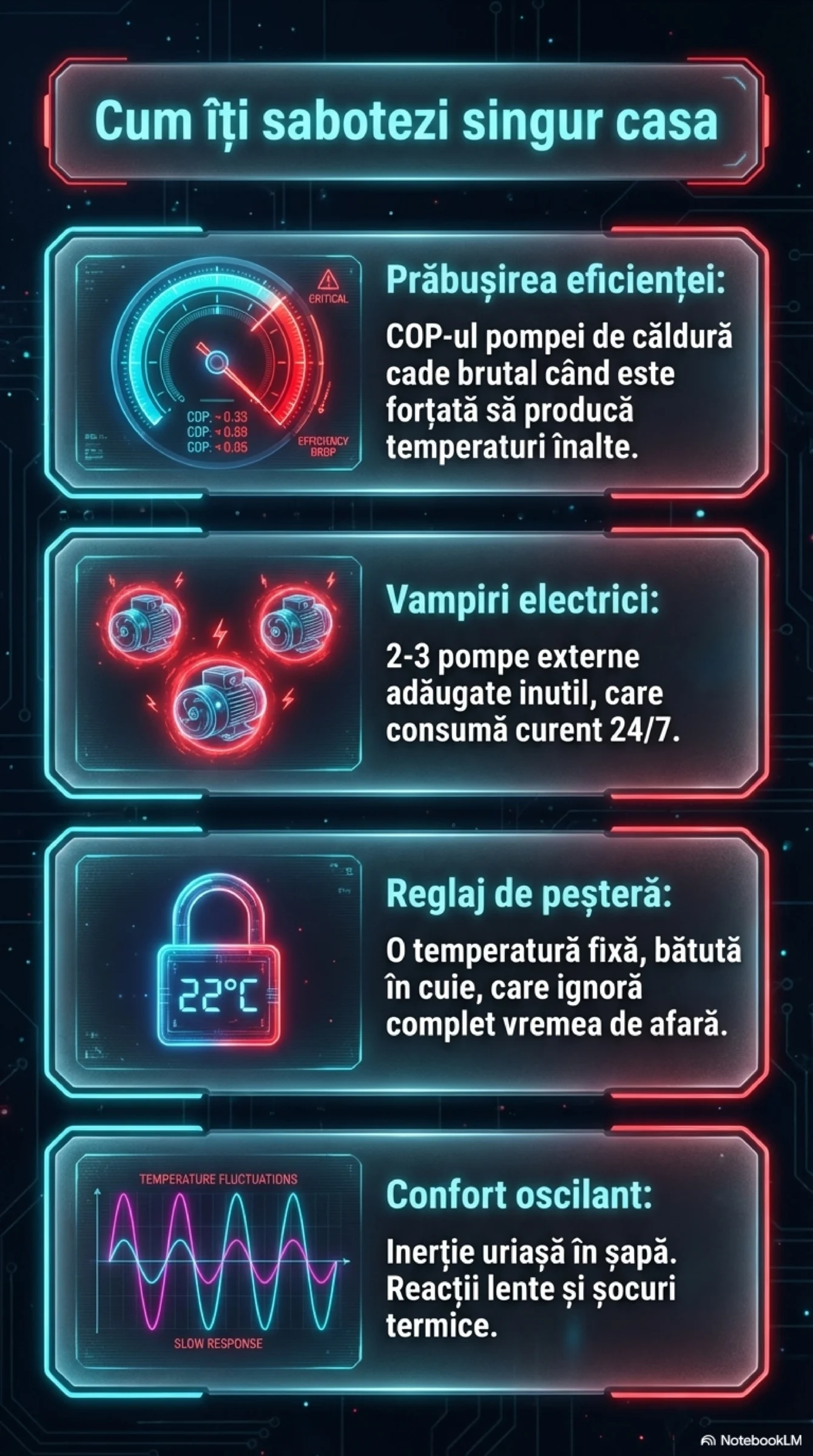

° eficiența CT gaz/PdC este scăzută pe temperaturi fierbinți; o PdC aer-apă poate avea COP-ul redus de la 4,5 la 2,5; Setări centrală termică

° grupul e un adevărat dușman al eficienței; CT gaz nu sunt decisiv afectate, însă pentru pompe de căldură, grupul de amestec poate aduce factură peste dublă;

° temperatura fierbinte de pe distribuție (centrală – distribuitoare) grăbește îmbătrânirea;

° grup de pompare = consum de curent în plus; două pompe de 50 W = 100 W×24 ore×30 zile = 72 kWh/lună×1 lei/kWh = 72 lei/lună, oct. ’21; 72 lei = factura de gaz vara pentru apa caldă menajeră;

° 100 W (electrici) consumați de pompe = 0,4 kW termici (gazul e de 4 ori mai ieftin, PdC au COP-uri de 4);

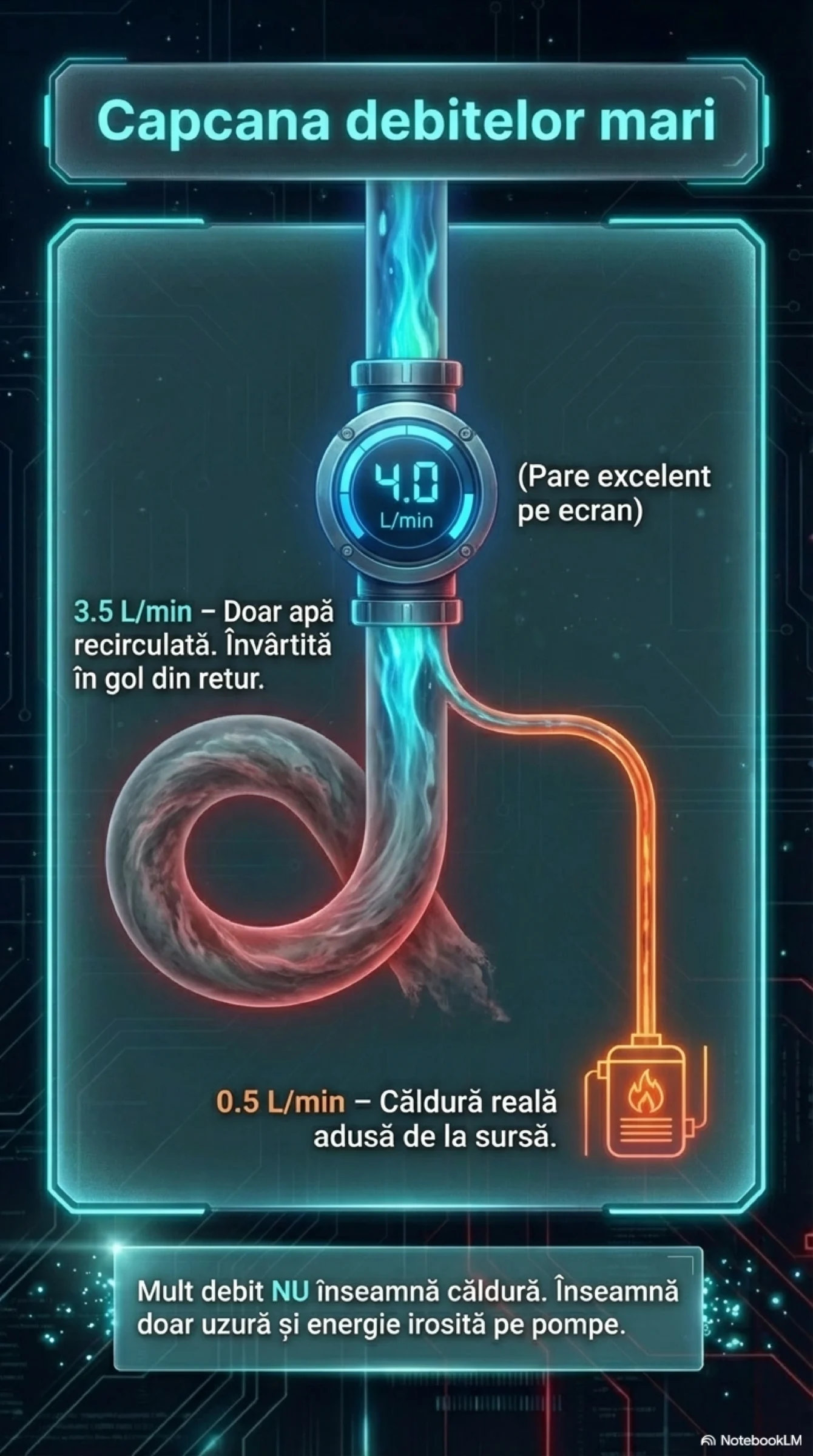

° într-adevăr, cu grup amestec, vor fi debite de 4 l/min pe fiecare buclă, însă degeaba: 3,5 l/min sunt recirculați din retur, numai 0,5 l/min vin de la sursa de căldură;

° cu grupuri, echilibrarea hidraulică (termică) pentru toată instalația e mai dificilă chiar pentru experți (ingineri cu experiență);

° cu grup, cutia distribuitorului devine mai mare, mai puțin discretă;

° grupul aduce mentenanță;

° caloriferele din băi sau demisol/mansardă pot fi supradimensionate pentru temperaturi joase; da, pot face căldură și cu 29°C prin ele;

° grupul ajută doar când mărim casa și punem î.p., iar caloriferele existente sunt mici, n-ar face față pe temperaturi joase;

° în 2021, arhitecții ar trebui să nu mai recomande ineficientul și disproporționatul sistem: pardoseală-parter, calorifere-etaj. În aceeași instalație, nu se recomandă calorifere de fontă și oțel, dar când vorbim de pardoseală și calorifere oțel = inerții termice total disproporționate.

Motan - incalzire in pardoseala

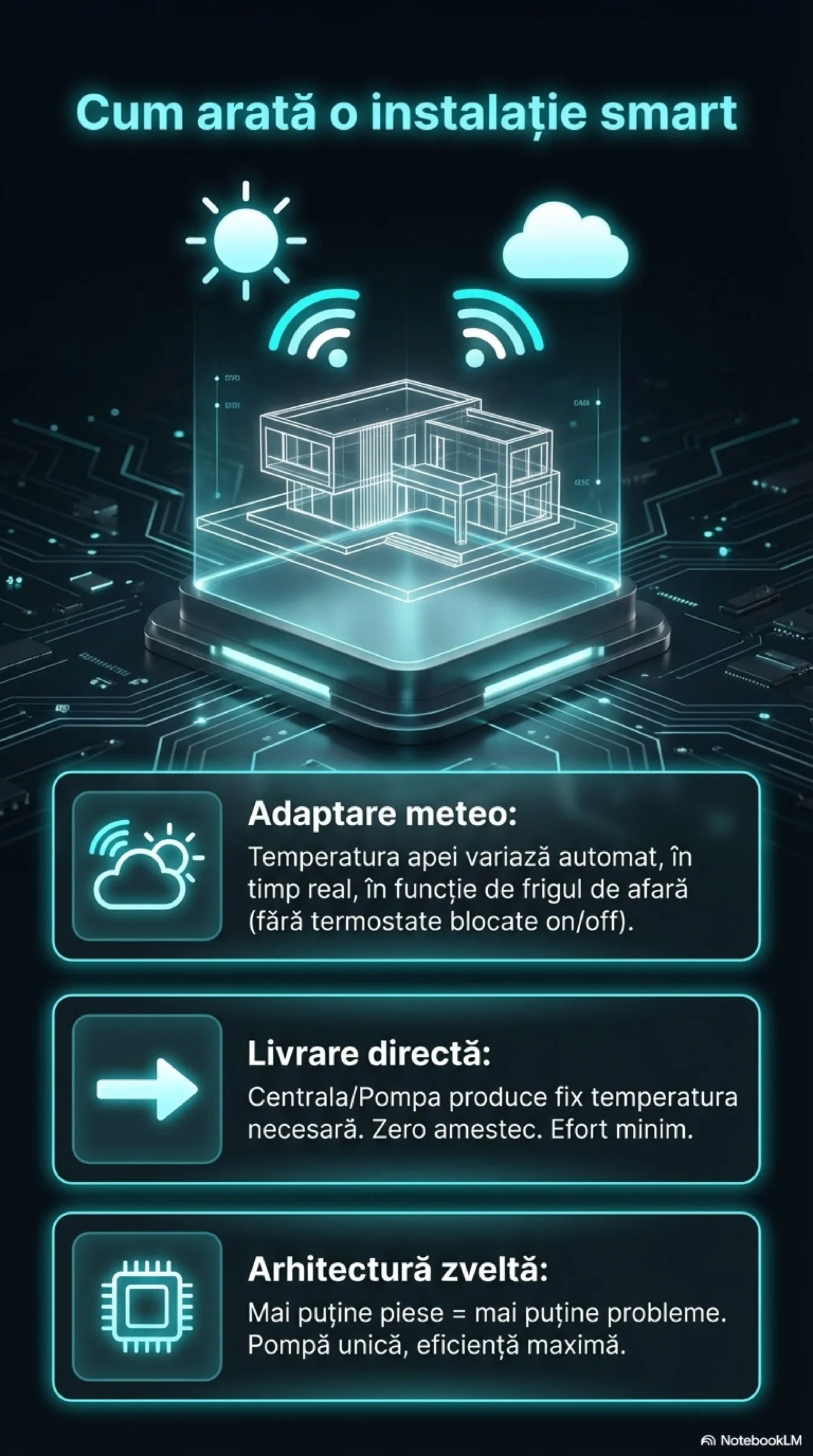

O schemă super simplă: centrală termică cu propria-i pompă de circulație (PC) și încălzire în pardoseală fără niciun grup de niciun amestec.
Centrala face singură, ea însăși, direct temperatură joasă, chiar de la 15°C în sus. Ce să mai tot amestecăm? Ce, ce, ce?
Mă bucură că Motan-ii au ingineri de instalații. Le mersi.

Bonus 1k €

Bonus = reducere la lucrare î.p.
1000 € = 7 întrebări
Răspunsuri corecte în comentarii. Pot fi transferate altuia. Aș apela la un inginer de instalații, 7 întrebări 🤭 simple = 1000 €. Uau!
Poate fi bonus și pentru o singură întrebare.

Facultă instalații București

Facultă hidrotehnică București

Facultă instalații Cluj

Facultă instalații Iași

Facultă instalații Timișoara

 Pompa & inginerul de service

Uite ce caută românii toamna când vine frigul – imaginea de mai jos. Majoritatea caută cum să mai regleze pardoseala aia, că n-au niciun confort termic. În octombrie, articolul Urzeala temperaturilor e celebru. Sunt convins că toți au indispensabilul grup amestec pompare-mai-ales. Verifică pe Gugăl: reglare temperatură încălzire în pardoseală.

Grup amestec incalzire in pardoseala - reglare temperatura
Grup amestec incalzire in pardoseala – Cum să mai știu regla pardoseala aia?

Scriu un text să ajute clienții noștri în disputeleee cu inginerii de service: Dle, fără grup de pompare amestec, nu duce pompa din centrală. Aveți etaj și mansardă, cum să facă-față pompa din centrală!? Lucrez de 20 de ani, dar așa ceva n-am văzut, o prostie! Fie fără GPA, păi, se forțează pompa aia că se strică de 2 ori pe an. Io nu vă dau nicio garanție.

Scrie pe undeva că nu se acordă garanție centralei care deservește încălzire în pardoseală fără grupuri de pompare? Nu, niciunde: nici manual, nici certificat garanție.

În lumea reală (nu teorie)
Avem client cu casă 440 m² de î.p., 40 m² living înalt de 6 m, D+P+E = doar pompa de 42 Wați dintr-o centrală termică de 24 kW. Pfui, ce mai forțăm pompa aia, săraca. Când e oprit arzătorul, pompa merge cu ditamai 8 W.

Mă văd nevoit să țin un mic curs (documentat și atrăgător-cred) despre pompe de circulație și hidraulică. Sunt de prea multe ori pus pe speaker cu inginerul de service CT (evident că prima dată cu the instalator-ul). Pe clienții care au deja instalația proiectată de noi îi rog să nu ne mai recomande direct niciunui amic, ci să-i trimită pe site first. Dacă vor înțelege ceva, ne vor contacta ei.

Vă rog, citiți cu atenție textul de sub fiecare poză.

Nu-mi era de ajuns service-ul din Cluj, mi l-am urcat în cap pe cel din toată țara. Cer scuze inginerilor ca lumea, în fața cărora îmi dau jos pălăria.

° Cu cât e mai înaltă instalația de încălzire = cu atât mai ușooor pentru pompă-ăăă. Hellooo, termosifon, here!
° Din energie cinetică (viteză m/s), pompa face energie potențială (presiune mCA, bari).
° Nicio pompă nu se forțează; cel mult nu asigură debitul și înălțimea de pompare necesare. Of, ce expresie: se forțează!?
° E o mică-mare diferență între instalații deschise și închise.
° În sistem deschis, apa curge încetinel, datorită diferenței de nivel. În sistem închis, pompa trebuie să învingă doar frecarea apei cu țevile, nu și înălțimea = diferența geodezică, că există apă și pe tur și pe retur, bro.

deschis = apa curge ‘n chiuvetă, niciun retur

închis = apăăă și pe tur, și pe retur
° ca un scripete

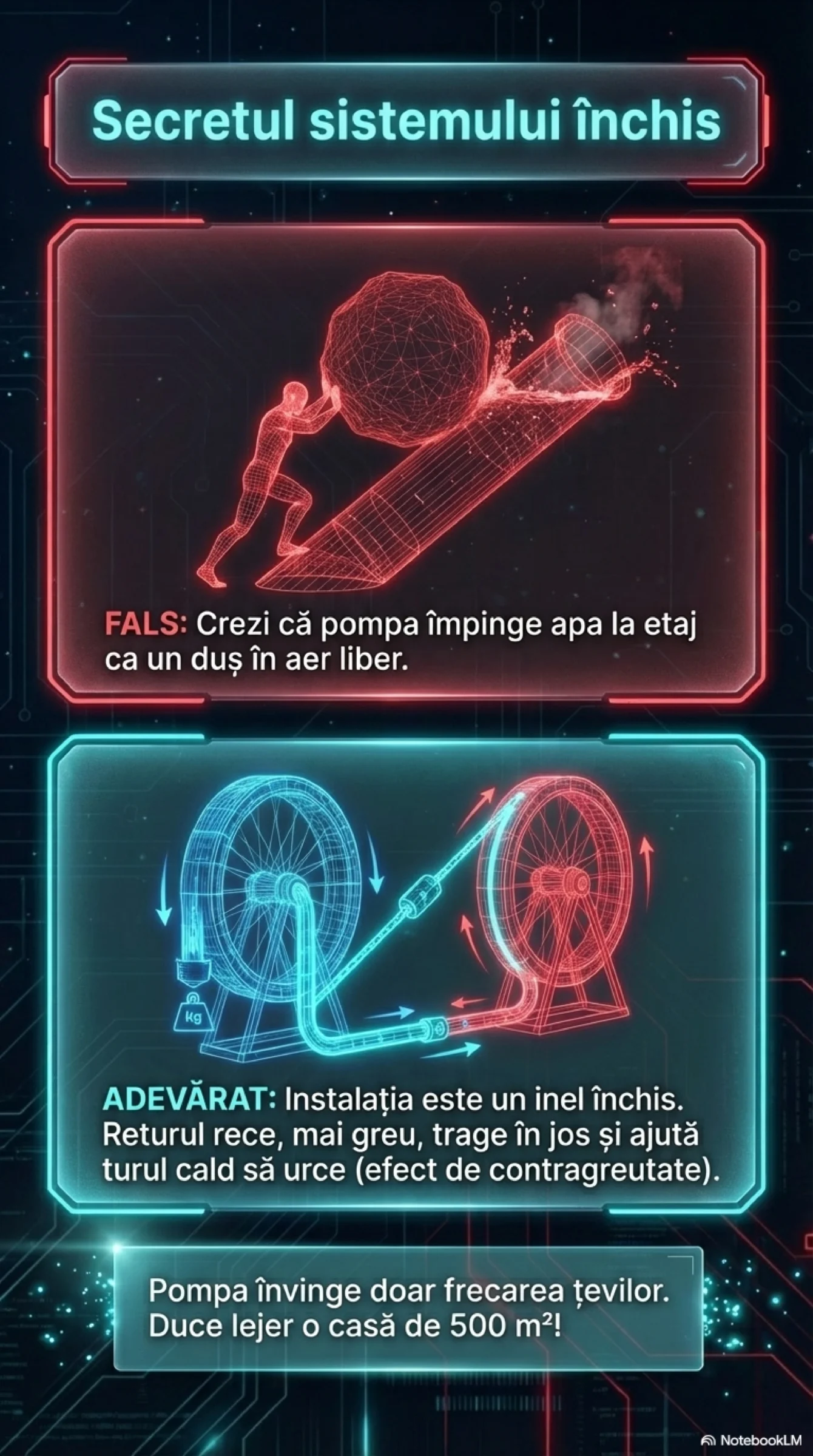

° returul rece trage turul cald ca o contragreutate liftul

Grup amestec incalzire in pardoseala - contragreutate
sistem închis = apă și pe tur, și pe retur

Cu scuzele de rigoare, cu toată lipsa de modestie & aroganța, trebuie să spun:
° majoritatea clienților noștri sunt IT-iști, înțeleg mai multe față de majoritatea inginerilor de service (realitate, nu doar presupun); cealaltă parte de clienți = afoni, atehnici total;
° 2021 = am 26 de ani de experiență în instalații, știu ce vorbesc, Despre mine; Aa, în facultă, la hidra, am avut 10 pe linie;
° știu ce e curgerea laminară, ce e curgerea turbionară;
° știu despre cavitația pompelor, ce sunt aspirația, refularea, aval, amonte;
° știu ce sunt pierderile locale și liniare de sarcină (presiune), cum se calculează; știu folosi nomograme și coeficienți ζ (csi); Am auzit de Colebrook–White și Reynolds;
° știu ce înseamnă rugozitatea conductelor pentru curgerea fluidelor;
° știu că în sistem deschis (legătură cu atmosfera) apa curge încetinel datorită diferenței de nivel; invers: am nevoie de ceva bicepși (kW) s-o urc la etajul 20 – că nu e gaz metan, mai ușoară decât aerul, că nu e curent electric să circule datorită diferenței de potențial fază-nul;
° știu că în sistem închis (fără legătură cu atmosfera) pompa chiar e ajutată de efectul de termosifon = apa mai-rece e mai grea față de apa mai-caldă; disponibilul de presiune dat (natural) de termosifon = Δδ×h/2, mCA (diferența de greutate specifică × înălțimea ÷ 2);
° dacă Δδ×h/2 > forța de frecare a apei cu țeava (pierderi liniare + locale) = circulație gravitațională, fără pompă de circulație (forțată); Mulți bunici de-ai noștri se bucurau de circulația gravitațională, niște bijuterii de instalații.
° știu cum se traduce debitul volumetric (l/min) în debit caloric (Wați sau kcal/h);
° știu ce e un regim de transfer termic tranzitoriu sau staționar; ce e inerția termică; masivitatea unei construcții;
° ce să mai? multe știu, 🤭.

Bonus 100 €/lucrare (ușor)
Ce înseamnă viteze economice?

Știai că în alegere unei pompe dintr-un circuit închis, ar trebui considerat disponibilul dat de termosifon =

Δδ×h/2?

Cu cât mai înaltă instalația, cu atât mai ajutată de fizică e pompa.

 Deschis = în atmosferă

Da, în sistemele deschise, trebuie să învingem înălțimea. Dacă un bloc are 20 de etaje de 3 m, pompa trebuie să ridice cel puțin 20×3 = 60 mCA, metri coloană apă, 6 bari. Dacă am un puț cu luciul apei sub mansardă 15 m, hidroforul trebuie să învingă: și înălțimea de 15 m, și pierderile prin țevi.

Grup pompare amestec
Când umplem un pahar, deschidem instalația către atmosferă. Deci, instalațiile de apă rece și caldă sunt sisteme deschise. La fel, canalul, apa cade. Recircularea de apă caldă menajeră e un sistem închis = are tur și retur.

Captivant
În poza de mai sus avem inversul unei pompe: din energie potențială, mgh, obținem energie cinetică, mv²/2 = cu cât mai înalt luciul apei, cu atât viteza apei prin gaură mai mare. Bine, gaură mai-mare = viteză mai-mică; că debitul e = cu secțiunea×viteza, m²×m/s = m³/s = litri/minut (cum știe lumea).

Sistem inelar nu distribuitor


Sistem inelar nu înseamnă sistem închis. Înseamnă confort stelar.
Apa caldă se răcește. Pompa recirculă, duce apa caldă la toate obiectele sanitare = recirculare apă caldă menajeră.

În gif, automatizare pompă recirculare acm: înainte de treaba mică, omu’ deschide scurt robinetul; apoi treaba (…), între timp, pompa recirculă apa caldă; se spală; se întoarce la Netflix. Confort, economie: și de apă, și de gaz, și de curent.

Grup de pompare amestec - instalatie deschisa
Grup pompare amestec – instalație deschisă

Bonus 100 €/lucrare (foarte ușor)
Pompa trebuie să aibă cel puțin înălțimea (de pompare) țevii Inlet. Dacă aș umple prin Outlet (de jos în sus), aș avea nevoie de pompă mai mare?

Grup pompare amestec - vinul curge incetinel datorita diferentei de nivel
Grup pompare amestec
Vinul curge încetinel datorită diferenței de nivel, deși furtunul e mai sus. Interesant, nu? Prin anii ’80 furam benzină, din rezervor în canistră? Bleah, ce gust avea!
Grup amestec incalzire in pardoseala - apa curge incetinel
Grup amestec incalzire in pardoseala
Apa curge încetinel,
Datorită diferenței de nivel.

Care presiune e mai mare: 5 cm de apă ‘ntr-un pahar, sau 5 cm de apă ‘ntr-un ocean?

Grup pompare amestec – diferența de nivel

Bonus 100 €/lucrare (foarte ușor)
De ce se foloseau (rar acum) castele de apă, de ce pompa nu dădea presiune direct către consumatori?

Bonus 200 €/lucrare (foarte dificil)
Motivul pentru care castelele de apă au forma de con întors.

Bonus 300 €/lucrare (cel mai dificil)
De ce pot asocia adaptarea meteo (OpenTherm-ul) de la î.p. cu castele de apă, orice formă (cilindru, con/ciupercă, sferă, clopot etc.)? De ce nu și sistemele on/off cu grup de pompare amestec (GPA) și cu/fără actuatoare și cu/fără automatizare learning, autoechilibrare hidra?

Grup pompare amestec
Străbătând România, toți ați văzut foarte multe castele de apă. Ce denumire frumoasă!

Water tower pe Wikipedia, Castel de apă

Grup pompare amestec
Castel de apă Drobeta Turnu Severin
Ar fi interesantă o excursie Atlasib: Castelele de apă ale României.
Grup pompare amestec - castel de apa Timisoara

Grup pompare amestec – castel de apă Timișoara
Grup pompare amestec - castel de apa fain
Grup pompare amestec – castel de apă arhitectură faină
Grup pompare amestec - jet fantana arteziana & metri colana apa
Grup pompare amestec – jet fântână arteziană & metri colană apă mulți = pompă cât China de mare, peste multe grupuri de pompare
Grup pompare amestec - jeturi pompieri
Grup pompare amestec – jeturi pompieri
jet lung pe orizontală = la 45°
Grup pompare amestec - pompierii se joac?
Grup pompare amestec – pompierii se joacă în sistem deschis

Pompierii se joacă cu forța gravitațională a butoiului. Energia cinetică, mv²/2, a apei învinge energia potențială, mgh, a butoiului. m = masa, v= viteza, g = accelerația gravitațională, h = înălțimea.

Grup pompare amestec - cati metri coloana apa ajunge jetul?
Grup pompare amestec – Hmm, cam câți metri coloană apă urcă jetul?
Grup pompare amestec - balena & metri coloan? ap?
Grup pompare amestec – balena & metri coloană apă în atmosferă (sistem deschis, ca un duș, ca un hidrant)
Grup pompare amestec – M-am enervat, luați de-aci metri coloană apă! – zise balena.

 Închis = tur + retur

Închis = nu mă (mai) interesează să înving înălțimea. Returul e mai greu, apasă turul încălzirii = centrala cât mai jos, instalația cât mai înaltă. Hmm, cum e când fac răcire vara? Că turul e mai rece. Ar trebui să mut pompa de căldură la cucurigu pe casă ca termosifonul să ajute curgerea, s-o fac rooftop.

Grup pompare amestec - apa circula prin sistem închis
Grup pompare amestec – Instalația de încălzire e un sistem închis.

Cobor în pământ 100 m, nu înseamnă că am nevoie de o pompă de 100 mCA. Pompa trebuie să învingă doar forța de frecare = pierderile de sarcină liniare și locale.

Grup pompare amestec - sistem închis ?Z = 100 metri
Grup pompare amestec – sistem închis ΔZ = 100 metri
mărire poză pe tel. clic lung, pe PC clic dreapta

ΔZ = 100 metri, probabil, ajunge o pompă cu înălțimea de pompare 7 mCA și debit volumetric 1 m³/h. În funcție de Δt°C obțin debitul caloric, kcal/h, Wați. Știu, Δt se măsoară și în K (Kelvin) = mai ușor de scris că e fără simbolul °. Apropo, apasă simultan tasta Windows și punct = simboluri, emoji, kaomoji.
¯\_(ツ)_/¯ 🤭 δ

Pompe de căldură sol-apă cu foraj
Circulație apă prin țevi în pământ
Avantaj iarna: pompa de circulație e ajutată (retur rece apasă);
Dezavantaj vara: pompa de circulație e încurcată (tur rece ar apăsa, trebuie tras).

distribuitor-apa-recirculare-acm
Recirculare apă caldă = sistem închis. Apa (re)circulă și dacă nu deschid niciun robinet; tur = înspre baterii, retur = înspre centrală/rezervor/boiler. Și tot așa.

instalație î.p. = tor

Grup pompare amestec - tor vertical
Grup pompare amestec – tor vertical
Instalația de încălzire e un inel (un tor) închis.
Grup pompare amestec - tor orizontal
Grup pompare amestec – tor orizontal
Instalația se poate întinde pe verticală, orizontală, oblică. Oricum o dăm, sistemul rămâne închis = fără vreo legătură cu atmosfera, cum e o chiuvetă sau rezervor de budă. Plutitorul stă pe luciul apei.

Registrele (țevile) de încălzire în pardoseală sunt ca torul ăsta orizontal. Aici, nu avem niciun ajutor de la fizică pentru pompa de circulație că ΔZ(tur-retur) = 0 metri. Bun, într-o casă de locuit, țeavă de 17 mm, pierderi liniare = 1..3 mmCA/m. Adică, 120..360 mmCA pierderi pe un ciruit de 120 m. Extrem de rar peste 4..500 mmCA/buclă. Uite de ce putem pune o buclă de 140 m, cu pierderi de 2 mmCA/m = 280 mmCA pierderi liniare totale, nu?

Grup pompare amestec - tor gif
Grup pompare amestec – forță frecare

Apa se freacă de țevi. Pompa învinge doar forța asta, nu și pe cea gravitațională. Țeavă lisă, frecare mică. Știai că Uponor are cea mai bună hidraulică? Și cele mai lise țevi, și cele mai bune îmbinări. Îmbinările cu manșon alunecător, fac cele mai mici pierderi locale, unele neglijabile, ε. Mda, cam scumpi Uponor-ii.

Grup pompare amestec - instalatia de încalzire e un tor
Grup pompare amestec – instalația de încălzire e un tor plin cu aceeași apă

Pompa amețește apa într-un inel închis; recirculă la nesfârșit aceeași apă. Apă proaspătă băgăm doar pentru completare, când pleacă aer (sper) sau apă prin vreo spărtură (sper că nu).
Rugozitate mare = frecare mare = consum energetic mai mare; într-adevăr, transfer termic mai mare, interesant. R = 0,005 mm Uponor; 0,006 Purmo; 0,007 Rehau. Ce?

Grup pompare amestec - energia cinetic (viteza m/s) se transforma în energie potenaiala (presiune mCA)
Grup pompare amestec
Energia cinetică (viteză m/s) se transformă în energie potențială (presiune mCA).

Interesant, geometria paletelor = diverse aplicații pentru pompe: înălțime mare sau debit mare; orizontale, verticale (etajate); centrifuge, axiale șamd.
Melcul = stator, că stă.

Cine era ultimul în jocul codârlău știe ce e aia forță centrifugă după bubele de pe genunchi. Centrifugă mare 🙈 bubă mare.

 2021°î.p.=cable, nu țevi, Yo

Automatizare încãlzire în pardosealã cableee
Automatizare încãlzire în pardosealã – cableee să fieee!
Automatizare incalzire in pardoseala My God!
Automatizare încălzire în pardoseală My God!
O instalație de apă merge muuult mai bine prin cable versus prin țevi.
Grup pompare amestec - circulatie gravitationala, termosifon
Grup pompare amestec?
circulație gravitațională = termosifon

Cireașa de pe tor(t) = bijuterii de instalații făceau bunicii. Consum zero cu circulație agent, calorifere de fontă = radiație. Astăzi? Hmm, cableeee, nicidecum țevi; convecție, nicidecum radiație.
Bunicii inginerilor de service n-au avut instalații cu circulație gravitațională, fără nicio pompă? Nu știu, în ziua de azi, deși e atât de la îndemână informația, mulți preferă ecuația = scărpinat ureche stângă cu mână dreaptă.

Thermosiphon - wiki
Thermosiphon – wiki

Cred că știți panourile solare ne și presurizate. Au rezervorul de acm peste panouri. În același timp, cred că știți și: nu au nicio pompă, nu se bagă în nicio priză. Circulația apei nu e cu japca, nu e forțată, ci liberă, naturală. Apa rece e mai grea, apa mai caldă e mai ușoară. Apa rece apasă apa caldă. Simplu, cum apasă euro leul.

Grup pompare amestec - apa rece apasa apa calda
Grup pompare amestec – apa rece apasă apa caldă
Grup amestec pompare - apa rece = piatra, calda = pana
Grup amestec pompare – apă rece = piatră, caldă = pană

Bonus 200 €/lucrare (dificil)
De ce conductele de canalizare au diferite forme: cerc, ou cu capu-n jos, clopot turtit?

Grup pompare amestec - sectiuni canalizare
Secțiuni canalizare
Grup amestec pompare incalzire in pardoseala
Grup amestec pompare incalzire in pardoseala

Bun, mai jos vorbim, în sfârșit, și despre vitalul, nelipsitul, indispensabilul grup de pompare și amestec. Pe forum-uri = GPA, nu GPS. Deși, mulți ar avea nevoie de un A-GPS prin harta hidraulicii.

 Cât consumă casa, kW?

l/min × Δt = kW

Cu grupul de pompare, văd debit de 4 l/min pe fiecare din cele 12 bucle parter; 4 l/min×12 la etaj. Degeaba. De ce?

Din 4 l/min, 3,5 l/min sunt recirculați din retur degeaba. Abia 0,5 l/min sunt de la sursa de căldură.

Consumă o casă de om 100..200 kiloWați? Hmm!

12 l/min×24 bucle ≃ 300 l/min = 18 m³/h
18 m³×Δt5°÷0,86 (unități de măsură) ≃ 105 kW

Să punem D+P+E+M. Consumă casa aia 105 kW×2, cu Δt5°?

18 m³×Δt10°÷0,86 210 kW
Să punem Δt = 20..30°C cum e pe la calorifere? 630 kW? Adăugăm demisol și mansardă, consumăm o Gigacalorie/oră, mamă?

 Arhitect î.p. D+P+E garaj?

Observ că arhitecții, de fapt, le recomandă oamenilor încălzire în pardoseală-parter, calorifere-etaj. Cel mai bun confort (pardoseală vs calorifere) = încălzire în pardoseală; poate fi și la demisol, și la parterul cu gresie, și la etajul cu parchet sau mochetă. Poate fi și în garaj. Sau, în demisol scund și garaj pun calorifere, dar pentru temperaturi joase. Cu banii pentru 3 grupuri de amestec, pot lua calorifere de fontă (sau Irsap, Cordivari) mari-mari = radiație cu aceeași temperatură joasă ca pentru î.p.; nu calorifere de-2-lei din tablă = convecție.

 Destinul unei pome

Pompa de circulație transportă agent termic, asigură debit caloric, kW. Energie = putere×timp = kW×h, putere = debit = kWh/h, kW. Pompa dintr-o CT de 24 kW îi duce pe toți cei 24 kW. Trebuie verificat să învingă pierderile de presiune doar de pe cel mai dezavantajat traseu = o buclă, nu pot fi 3 circuite (plural) cel mai.

Pompa centrala termica. Trebuie oprita? Consuma 3 W?
Pompă centrală termică. Trebuie oprită? Consumă 3 W?

Despre automatizări etc. în Pompă centrală termică.

 Pierderi presiune buclă vs calorifer

Pierderi de presiune calorifer versus buclă pardoseală. Cam complicat, my job here.

  • Considerăm pierderi pe traseu distribuitor-calorifer vs distribuitor-buclă, Δ10K, parchet laminat.
  • Calorifer 22/600/1400, debit la 75/65/20 2400 W, robineți tur&retur, țeavă = cca 470 mmCA pierderi.
  • Buclă pardoseală, D 17×2mm, debit la 45/35/20 800 W [2400 W în 3 bucle de 100 m] = cca 400 mmCA < 470. (4 mmCA/m nomogramă Purmo). Dacă aleg gresie, lungimea buclei devine mai mică, 70 m×4 mmCA/m = 280 mmCA, sau pun tot 100 m, dar cobor mult temperatura = și mai eficient.

Vezi Putere centrală termică. Pompă!

 Nu duce pompa

Grundfos Alpha2 L 25-60 130
Grundfos Alpha2 L 25-60 130
25 = dimensiuni racorduri, 1½”
60 = înălțime maximă pompare max., 6,0 mCA
130 = lungimea, 130 mm = 13 cm, luuungă

Pot interpune (intercala) oricând (anul 4) o pompă sub centrală, unică pentru întreaga casă. O pompă are 13 sau 18 cm. Tai 25 de cm de țeavă și pun pompa.

Avalul (de unde trage) e mai important decât amontele (unde împinge). Nu punem cot, după care imediat pompa. Lăsăm un tronson drept, cât mai lung = curgere laminară, paletele primesc apă lină s-o centrifugheze bine.

 Calorifere nu GPA. De ce?

Nu vorbesc de cei abia debranșați. Ei se bucură c-au scăpaaat! Uraaa! Ei încă nu-s cu noțiunile astea. Să-i felicităm și să-i primim în clubu’ nostru.

Pompa CT calorifere, pompa CT pardoseala
Știu, desenez cam urât, entschuldigung.

De ce pentru 21 de calorifere nu folosim niciun GPA? De ce pentru î.p. folosim 3 GPA, demisol, parter, etaj?

 GPA obișnuit on/off

Recomandat, atenție, numai când există și calorifere pentru temperaturi înalte în aceeași instalație. Avantaje: compact, îl știe monta orice instalator, nu e nevoie să folosim vreun soft, nu trebuie niciun 🧠.

Ce complicaaat, cu grup!

Grup amestec incalzire in pardoseala obisnuit-min
Grup pompare amestec încălzire în pardoseală obișnuit. Scapă de el pe OLX sau lajumate.ro! 🙂
Automatizare incalzire in pardoseala My God!
Grup amestec incalzire in pardoseala. Putem citi temperaturi, presiuni. Cum folosim aceste informații? Cum, cum? S-aud, cum!

Ce simpluuu, fără grup!

Incalzire in pardoseala fara grup pompare amestec
Încălzire în pardoseală fără grup de pompare și amestec Vogel&Noot

Dle, undeee e pompaaa? Unde-s actuatoooarele? Unde-i regletaaa? Pfui, unde pot fi cableleee? Ce mai instalații, dle, lasă-mă! Doar țevi, nu tu un cablu p-acolo?

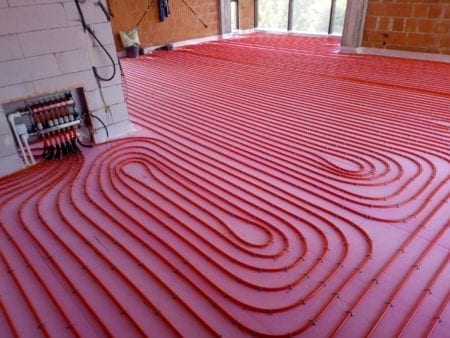

Proiectare încalzire în pardoseala
Încălzire în pardoseală fără grup de pompare și amestec Sibo

 GPA on/off cum fcț?

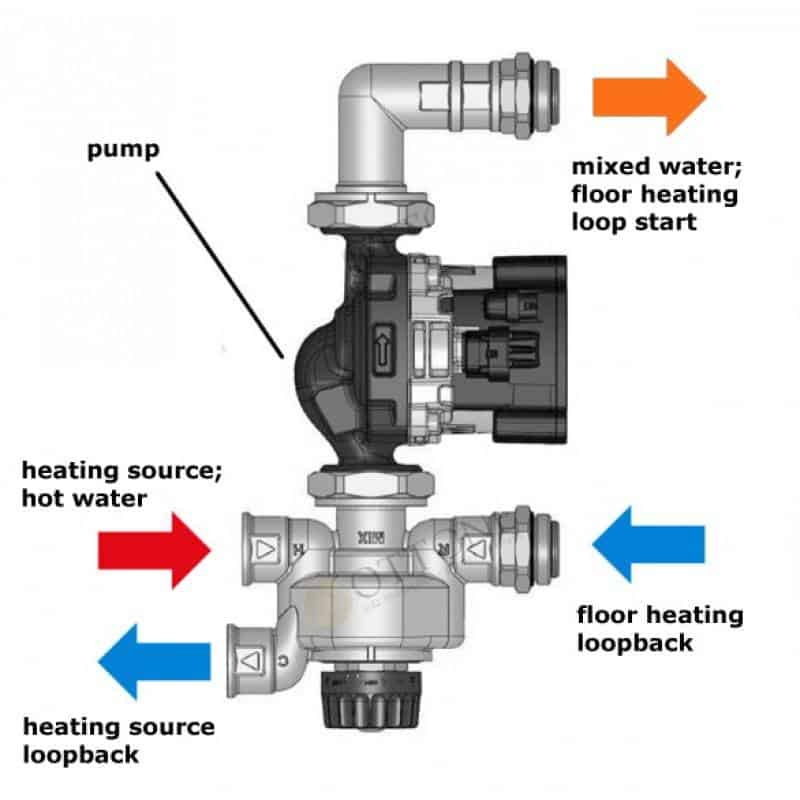

Grup amestec - principiu
retur circuite + tur sursă căldură = amestec
  1. Cum reglez un grup amestec pompare on/off?

    Centrala trebuie să facă pe tur cu peste 15..20° mai fierbinte apa decât în țevile din pardoseală. Manual (cu mâna), din capul termostatat reglez pe 45°; apa fierbinte (70°C) se amestecă cu returul rece (30°C); când depășesc 45°, capul închide total accesul apei fierbinți dinspre CT. Un element e de siguranță, reglat pe ..55..65° oprește total accesul fierbinte dinspre sursă.

    Să pot face amestec, obligatoriu o pompă trebuie să tragă: și de la sursă, și din retur bucle. Într-o baterie de duș amestec = ambele ape, rece și caldă, sunt împinse deja de rețeaua stradală (sau hidrofor); nu e nevoie de pompă.

    Complicat
    Dacă e prea cald în casă, trebuie: ori să cobor temperatura pe 34°, ori să micșorez puterea pompei de circulație; sau ambele: și temperatura, și debitul.

    Și mai complicat
    Dacă e pompă modulantă, pot alege: ori variabil cu debit constant, ori variabil cu înălțime de pompare constantă, ori debit și înălțime variabile ambele; ori viteză fixă, non-variabilă.

    Urzeala temperaturilor de încălzire în pardoseală

  2. Cum funcționează un grup de amestec și pompare?

    Apa fierbinte de la centrală 70°C se amestecă cu returul rece de la bucle 25° = 35°C, temperatură joasă în pardoseală; iar retur înapoi la sursa de căldură, eventual, 60°C.

    70° și 35° sunt constante; °retur bucle și °retur centrală depind de debite.

    Dacă centrala (gaz sau pompă de căldură) modulează deja temperatură joasă de 29°C, ce mai amestecăm!?

    Nasol
    Aceste grupuri au geometria/construcția/menirea să coboare temperatura vreo 20°C, vrem-nu-vrem. Nu putem evita amestecul, dacă centrala face 35°C, în țevile din podea avem 15..20°C.

    Modernizare 2022
    Fabricanții știu că centralele moderne merg deja singure pe temperaturi joase, chiar 10..20°C; știu că eficiența lor e cea mai mare când temperatura apei e cea mai mică. Să poată vinde și în 2022 grupuri amestec încălzire pardoseală, încearcă să micească această diferență de 20°C, sau chiar s-o înlăture. Adică, centrala face 25,4°C, să dea mai departe tot 25,4°C = doar să pompeze, fără niciun amestec. Noi, sibotherm, suntem de mult timp în 2022, fără să consumăm degeaba energie electrică a planetei cu vreo 3 alte-pompe.

Grup pompare amestec on off
Grup pompare amestec on/off
Grup pompare amestec - functionare
Grup pompare amestec – temperaturi de funcționare
filmuleț pe youtube
Grup pompare amestec - reglare temperatura
Grup pompare amestec – reglare temperatură
Grup pompare amestec - vana 3 cai
Grup pompare amestec – vana cu 3 căi
Grup pompare amestec Rehau
Grup pompare amestec – ză Rehau

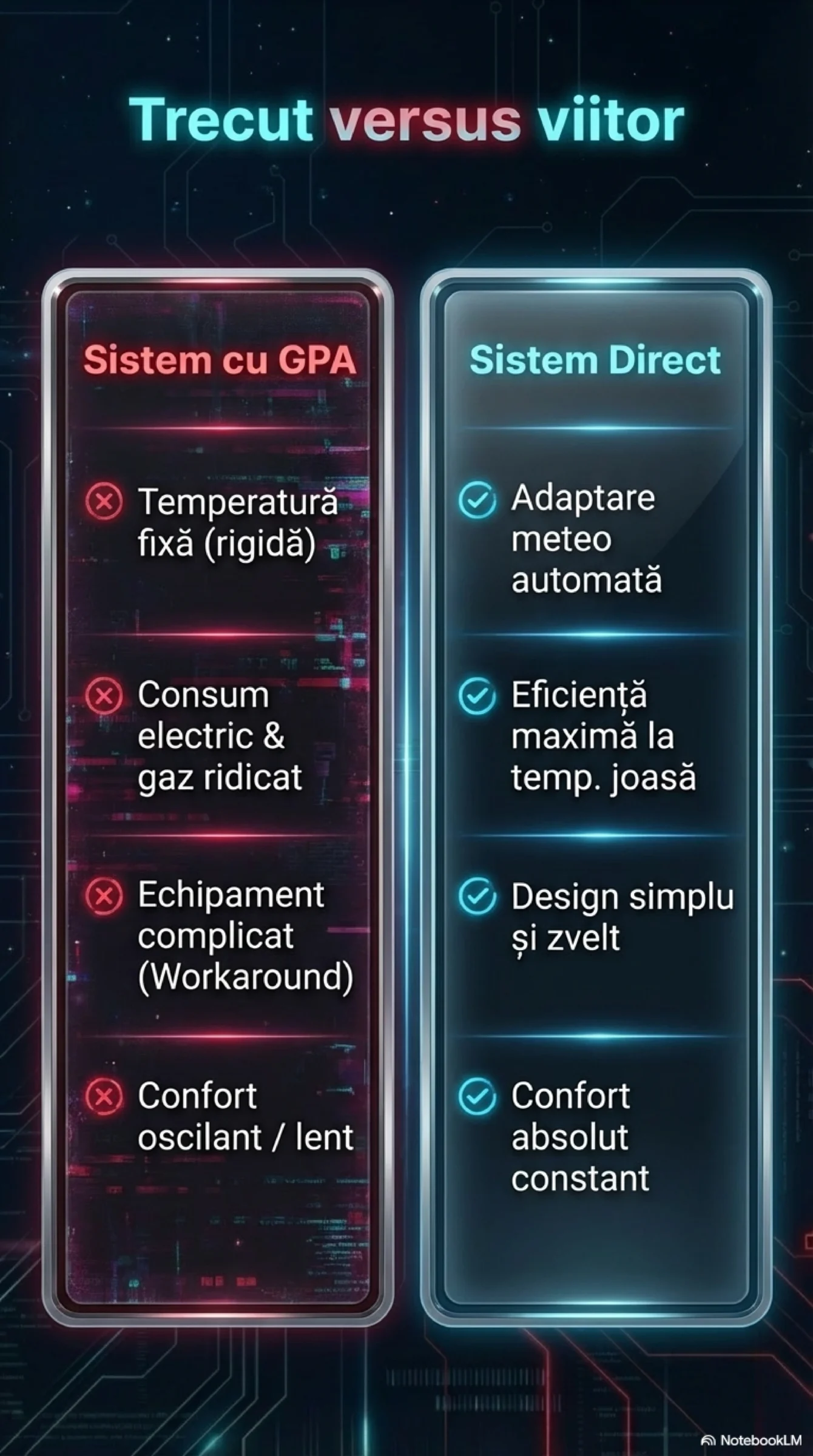

 GPA on/off 2 dezavantaje

1. Non-adaptare meteo, on/off și manual
Temperatura apei prin țevi o reglează omul cu mânuța lui din capul termostatat. De obicei pe 50°C, centrala trebuie să facă 70°. Bine ar fi să umble tot timpul: că ziua soare, noaptea frig; primăvara/toamna călduț; de Crăciun ceva mai friguț. Clar, cum lasă instalatorul așa rămâne for ever, 50°C.

2. Eficiență sursă căldură
Grupul de pompare amestec, ce se vinde cu sistemele de încălzire în pardoseală, face amestec vrem-nu-vrem. Centrala termică sau pompa de căldură trebuie să facă cu cca 20°C mai mult decât temperatura pe care ne-o dorim prin țevi. O pompă de căldură în loc să aibă COP 4 cu tur de 28°C, are COP de sub 3 că trebuie să facă 48°C.

Nu toate brandurile au, dar există grupuri de pompare amestec cu această construcție care pot face modulare tur în funcție de temperatura exterioară (adaptare meteo). Evident, sunt mult mai scumpe.

 Când grup amestec încălzire în pardoseală?

Grup amestec regimuri: calorifere + pardoseala Rehau
Grup pompare amestec încălzire pardoseală  + calorifere desen Rehau

Grup pompare amestec încălzire în pardoseală când temperatură înaltăăă (calorifere) și temperatură joasă (înc.-n podea) în aceeași instalație. Gata.

Se folosește doar când există 2, sau mai multe regimuri de temperatură.

1. Clasic-arhitect-român: pardoseală-parter, calorifere-etaj.

2. Pardoseală parter 38/30°C, pardoseală etaj 45/35°C. Un grup pentru P, unul pt. E. Sau, centrala termică dă direct 45/35 + 1 amestec pentru 38/30.

3. Pardoseală parter 40/30°C și etaj 37/29°C, calorifere mansardă 75/65°C. Trei grupuri de amestec. Sau, CT dă direct 75/65 + 2 amestecuri: unul pentru 37/29, altul pentru 40/30.

4. Etc. situații = etc. grupuri, dar cu ceva rost pe lume. Hmm, multe grupuri, multe automatizări = multe complicări cu gestionarea, multă mentenanță = firmă de gestiune și mentenanță.

Pot alege calorifere foarte, foarte mari = căldură pe aceleași temperaturi joase din î.p.

Adaptare meteo & om - cozy floor
Adaptare meteo & om – cozy floor

Nu compromit toată eficiența sistemului că pun un calorifer-de-baie în baie. Ăsta radiază și cu temperaturi joase. Or, mai bine pun un calorifer electric dacă-l vreau fierbinte.

 GPA Rehau/extindere🏠

Vezi când recomandă folosirea kitului cei de la Rehau pagina 157, cei de la Purmo, ș.a.! „Extinderea unei instalații clasice (cu radiatoare) existente…”

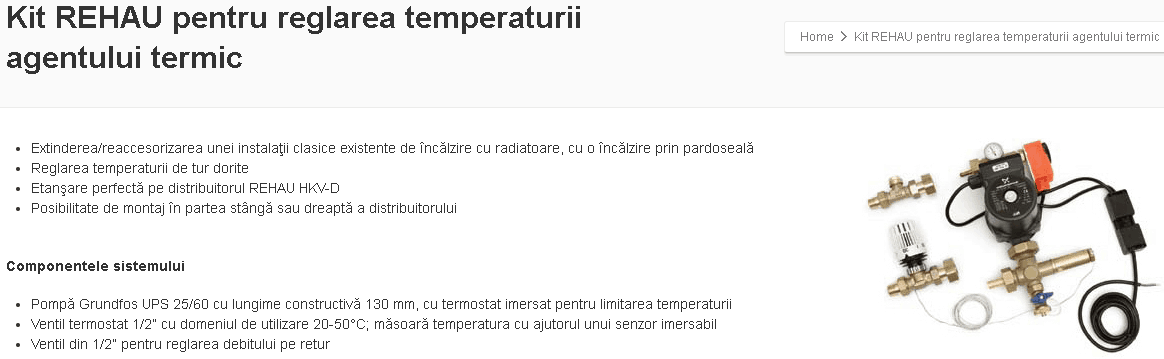

Kit amestec Rehau
Kit amestec Reha
Rehau fara grup amestec incalzire in pardoseala
Rehau fara grup amestec incalzire in pardoseala cu automatizare Nea Smart 2.0

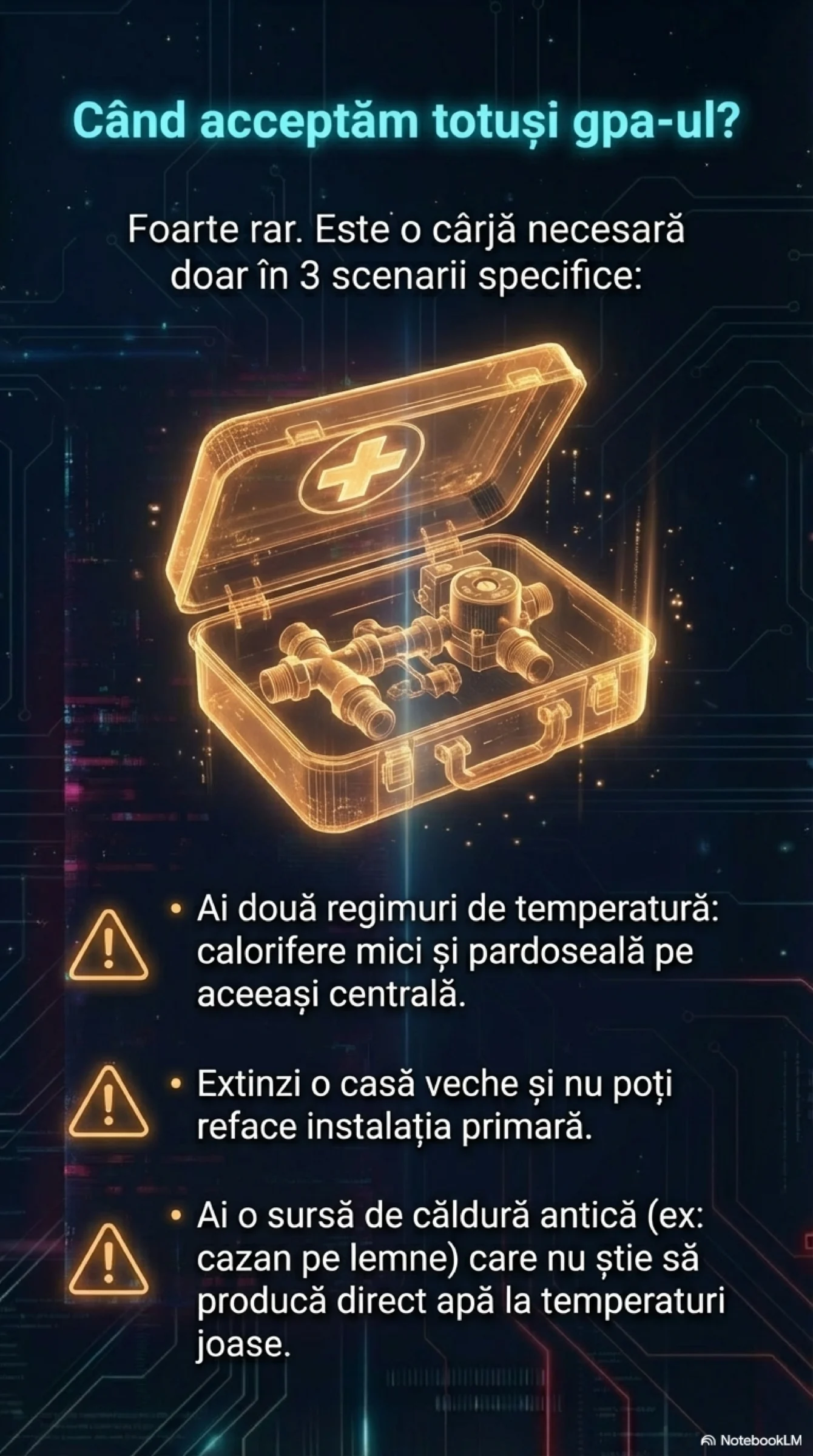

 Silit grup pompare amestec

Da, în unele cazuri suntem constrânși să folosim grup amestec.

  • măresc clădirea, pun î.p., instalația existentă cu calorifere n-ar „face față” pe temperaturi joase;
  • cazane pe lemne/peleți că au tur minim de 60°;
  • î.p. cu branșament la termoficare;
  • vezi când recomandă folosirea kitului cei de la Rehau pagina 157, cei de la Purmo, ș.a.!
Grup amestec calorifere + pardoseala Purmo
Grup pompare amestec încălzire pardoseală + calorifere desen Purmo
Grup amestec calorifere + pardoseala Reahu
Grup pompare amestec î.p. + calorifere desen Rehau

 Cel mai bun grup & unic/casă

Aș folosi un grup pompare amestec unic pentru toată casa, D+P+E. Cu banii pentru 3 grupuri on/off îmi permit (bine) să iau unul adaptat meteo automat la care nu trebuie să umblu toată ziua-bună-ziua.

Grupul adaptat meteo este recomandat și pentru cazan lemne și doar calorifere. Pot avea în puffer 78°, în calorifere fac numai 33°C sau 44°C toamna, depinde = autonomie și mai mare.

Grup amestec cu compensare meteo + interior
Grup pompare amestec cu compensare meteo + interior

 Adaptare meteo grup amestec încălzire în pardoseală

Un grup pompare amestec cu eficiență & confort = adaptat meteo & om = viață lungă instalație, casă și planetă. Poate fi asamblat foarte simplu: o vană cu 3 căi de amestec + servocontroler + pompă.

Modulare tur dupa temperaturile exterioara si interioara
Servocontroler = modulare tur după temperaturile exterioară și interioară
Vana 3 cai de amestec pentru servomotor
Vană cu 3 căi de amestec pentru servomotor
Amestec controlat de om prin soft sau manual.
Grup pompare amestec - vana 3 cai cu control total
Grup pompare amestec – vană 3 căi cu control total

Observă gif-ul, vana poate închide total turul, dar și returul. Pot avea 26°C de la sursă, dau mai departe aceleași 26°C.

 Butelie egalizare égalité

Liberté, égalité, fraternité, butelié, industrié

 Termoficare, industrie

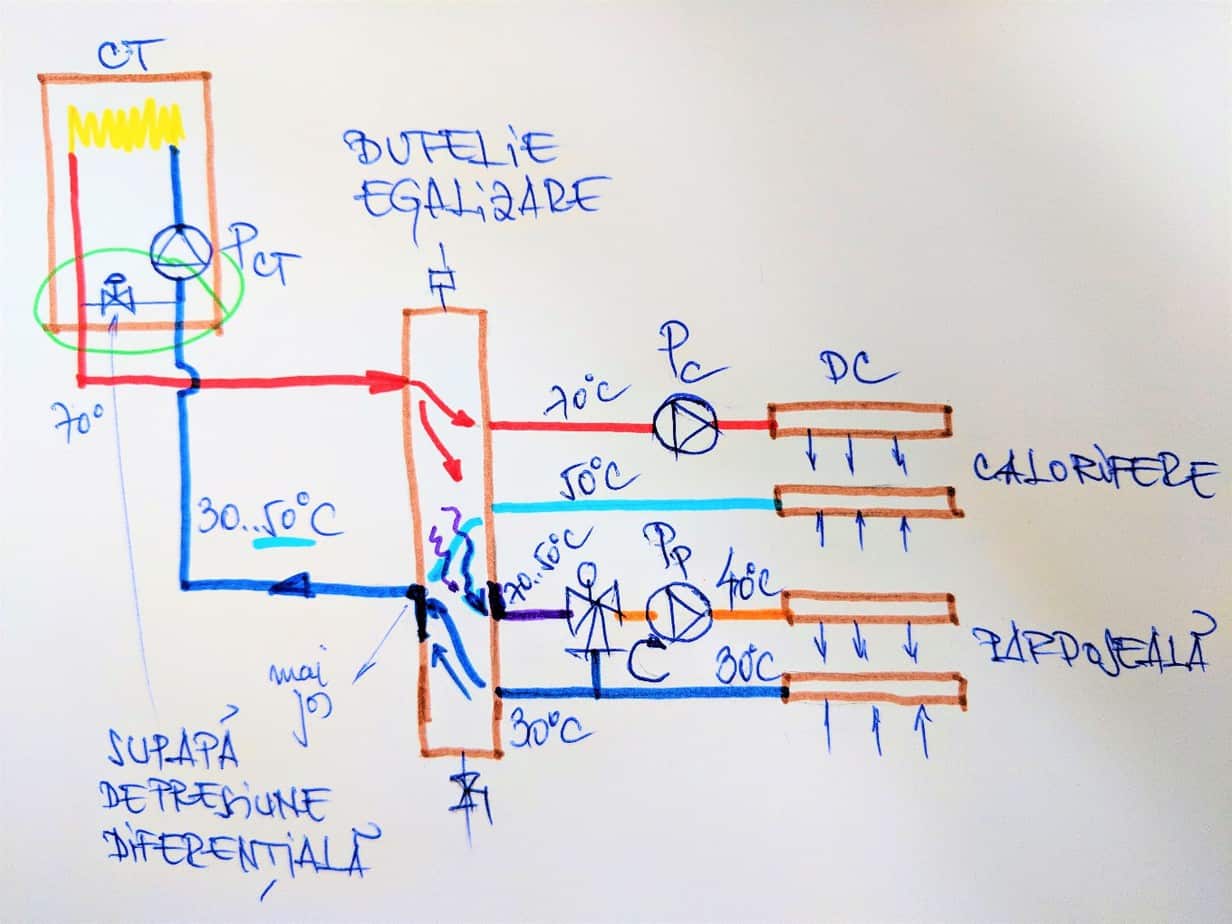

Butelie egalizare
Butelie egalizare

Prin industrie, butelia de egalizare are câteva rosturi:

  1. Temperatura înapoi spre CT/PdC cât mai joasă = randament cazan/e cât mai bun.
  2. Stratificare pe verticală temperaturi. Pot fi n regimuri temperatură: 1. 90/80°C, 2. 70/50°C… 6. 40/30°C… n. 20/15°C. Returul unui regim poate fi turul următorului șamd.
  3. Pot fi și n regimuri de presiune diferite: pompe cu înălțimi foarte mari de pompare și pompe cu-nălțimi foooarte mici. În butelie se egalizează presiunile. Te-ai prins! De aici îi vine numele. Îi mai spune: butelie de rupere de pantă [pantă = presiune].
  4. Se închid simultan-rapid toooate circuitele. Pompa/le cazanului/lor [dacă n-au comandă de oprire] recirculă agentul 007 prin butelie și gata.

Dar, la casa omului, crezi c-ar fi nevoie de-așa ceva? Hmm!

 Casă de om

Butelié egalizaré = liberté, égalité, fraternité? Casa omului ici!

De ce n-aș folosi nicio butelie, de niciun amestec?

Voi avea 2 regimuri de temperatură: pardoseală + calorifere și automatizare cu actuatoare pe toate buclele și caloriferele, c-așa mi se recomandă. Se închid toooate circuitele deodată, pompa merge înfundat = se strică biata pompă sensibilă din CT/PdC. Butelia de egalizare va fi elixirul, salvatorul pompei.

  1. Pot [recomandat chiar] lăsa un calorifer fără robinet termostatat, în baie de ex. Pierdere de energie în spațiu folosit de omu’ nud = baie, nu-n camera tehnică, unde se pune butelia și-o (a)fumăm.
  2. La sisteme fără grup pompare amestec î.p.: o buclă fără actuator [recomandat de altfel]; o buclă pentru bucă.
  3. ORIșiCUM, centralele au o protecție anticalcar pe apa caldă menajeră. Cum? Folosesc scurt apa caldă. Arzătorul încins încălzește apa din schimbător. Temperaturi mari = depuneri mai mari de calcar. Protecție = descărcare termică, centrala recirculă prin caloriferul deschis, sau bucla deschisă acea apă „încinsă”, de-i iarnă, de-i vară.
  4. Centrala ar trebui să aibă supapă diferențială de presiune, tur-retur; deltaP mare = supapa se deschide. Ok pentru perioade scurte, nu pentru 3 zile pe săptămână. Într-adevăr, într-un sistem înfundat (recirculare zero), pompa merge forțat.

 Am GPA și butelié. Ce fac?

Grup pompare amestec dat jos
Grup pompare amestec dat jos

Da, știu, bani aruncați. Pentru eficiență = date jos. Folosim: niplu redus 1×3/4”, olandez alamă 3/4” cu piulița de 1”, racord inox 3/4”, cca 150 lei, nov. 2021.

Da, unii au (și) butelie de amestec. Problema hidraulică = niciun control pe debitele care intră și ies, implicit pe temperaturi. Trebuie să știi ceva hidraulică să poți controla din obturare robineți. Eu însumi am emoții, marele expert.


Pfui, greu articolul? Deloc, hai! 🙂

Sper ca textul de aici să-i ajute pe cei care au primit panică de la toți cunoscuții, colegii, cumnații, nașii, socrii, vânzătorii, constructorii, instalatorii și service-inginerii: Nuuu, așa ceva nu se poate! Cum să meargă pardoseala fără grupuri!? Vei muri de friiig! Cine te-a păcălit?

Șantierul este încă plină desfășurare?
Încălzire în pardoseală preț
