Propunem boiler cu pompă de căldură proprie încorporată (monobloc, nu split), total separat de PdC încălzire/răcire; evităm varianta similară unui cazan pe lemne: o PdC unică să facă și încălzire/răcire, și apă caldă prin boiler cu serpentină (vană cu 3 căi ce comută între încălzire/răcire și preparare acm = erori de fluxostat uneori), evităm varianta hydrotank.
Boiler cu pompă de căldură preț
Există și varianta boiler cu PdC proprie split (boilerul în interior, PdC afară); n-o propunem, nici varianta PdC split – freon sau apă – cu hydrotank (unitate afară, hydrotankul în casă); split consumă de 3..4 ori peste modelele de mai jos, all-in-one. Vezi preparare apă caldă cu PdC.
Volum litri | Boiler cu PdC ATLAS all-in-one (monobloc) actualizare preț 05.11.2024 | Preț lei cu TVA 9% | Stoc propriu |
---|---|---|---|
200 l | Atlas ATHW 200 litri inox (SUS304) wifi 230V | 7.200 | stoc 23.10.24 |
300 l | Atlas ATHW 300 litri inox (SUS304) wifi 230V | 7.800 | stoc 23.10.24 |
500 l | Atlas ATHW 500 litri inox (SUS304) wifi 230V | 13.500 | comandă |
TR | Transport = 0 lei/țară când boilerul va fi trimis împreună cu pompa de căldură Hyundai Transport = ±250 lei/țară trimis doar boilerul Comanda la: mail@sibotherm.com sau 0758438289 |

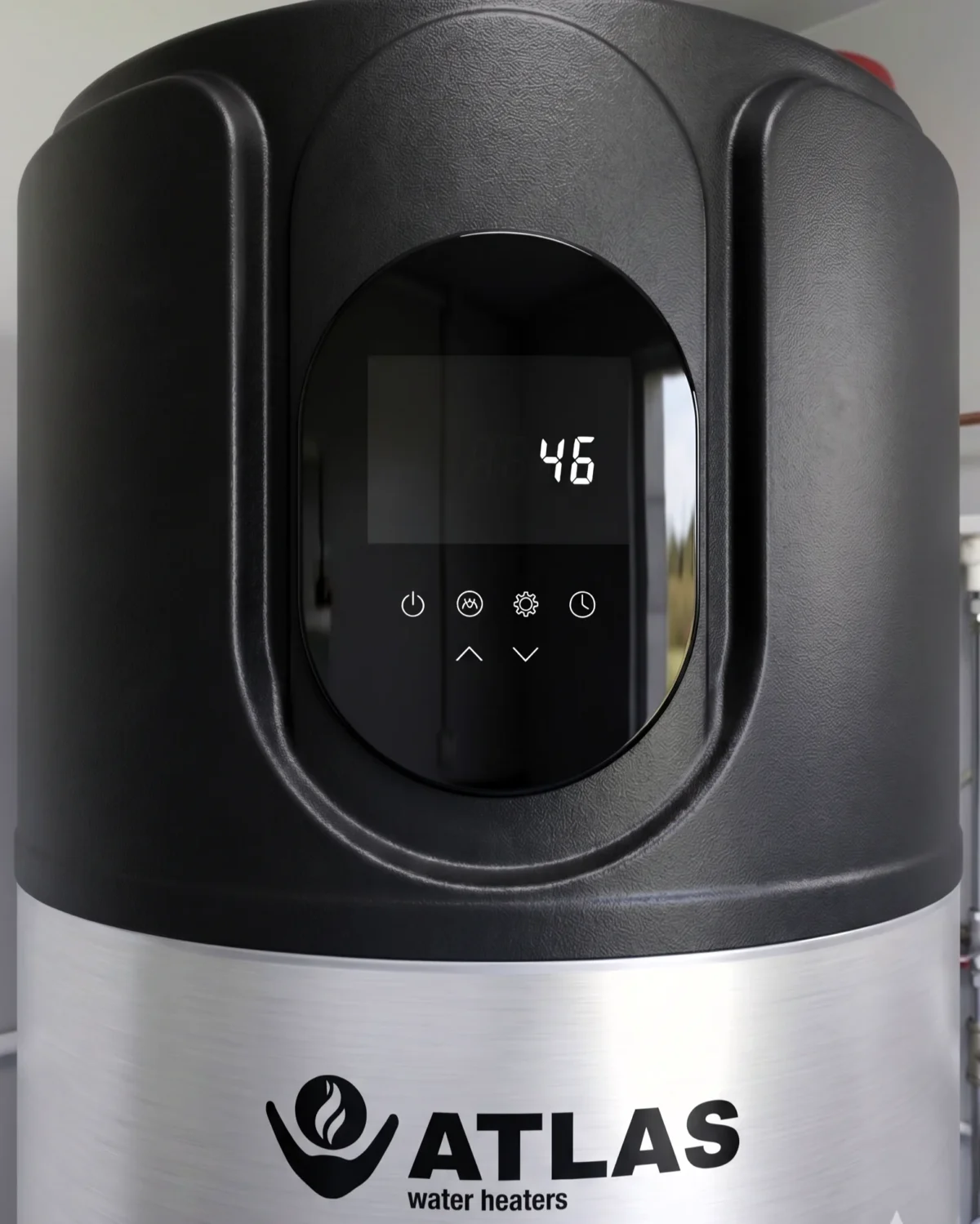

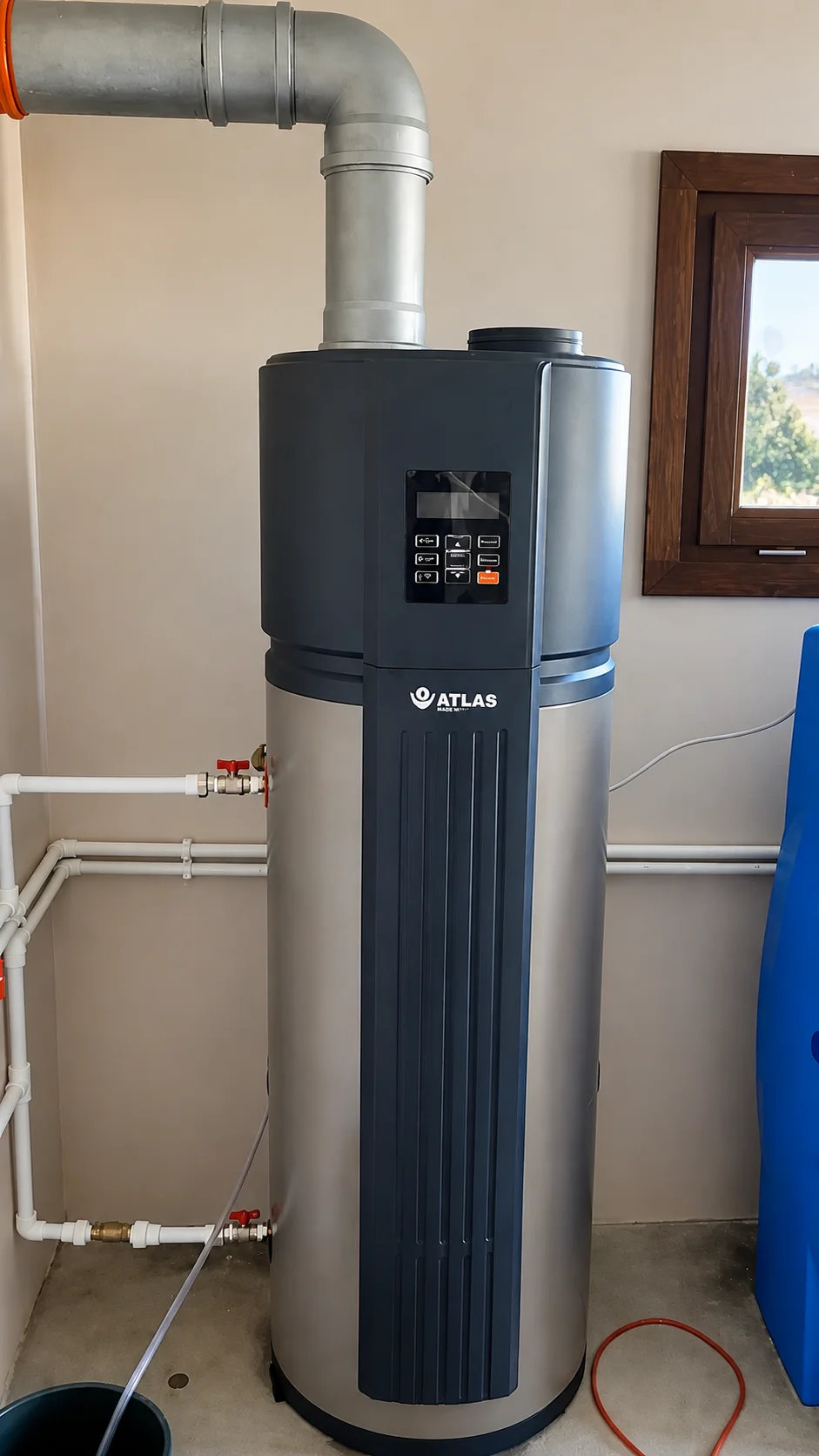

Diferențe majore Atlas ATHW nou vs Atlas ATPC vechi: corpul din inox vs oțel emailat; putere PdC kW cu 41% mai mare; program de ventilare fără încălzire apă caldă.
Volum litri | Boiler cu PdC ARISTON all-in-one | Preț lei cu TVA 9% | Stoc furnizor |
---|---|---|---|
100 l | Ariston Lydos Hybrid 100 wifi, de perete (COP mic) | 2.750 | da |
150 l | Ariston Nuos EVO A+ 150 WH de perete | 3.900 | da |
150 l | Ariston Nuos Plus S2 150 WH wifi (learning) | 5.000 | da |
200 l | Ariston Nuos Plus 200 wifi (learning) | 8.600 | comandă |
250 l | Ariston Nuos Plus wifi 250 learning | 9.000 | comandă |
TR | Transport = 0 lei/țară Comanda la: mail@sibotherm.com sau 0758438289 |
Cum comand și plătesc?
- La mail@sibotherm.com sau 0758438289: model boiler, bucăți, nume, adresă livrare (obligatoriu cod poștal).
- Vă răspundem cu link către AWB-ul curierului = confirmare că există pe stoc și va fi livrat în 24..48 de ore. În AWB urmăriți livrarea online.
- Trimitem factura pe mail, faceți transfer în cel mult 24 de ore după ce primiți AWB-ul.
Alte modele de boilere cu PdC
Volum litri | Boiler cu PdC încorporată (all-in-one) | Preț lei cu TVA 9% | Stoc propriu |
---|---|---|---|
200 l | Daikin Altherma M HW EKHH2E200AV33 nu wifi | ±10,5k | nu vindem |
270 l | Austria Email Explorer Evo2 270 wifi cu 1 serpentină* | ±13,5k | comandă |
De ce propunem PdC-boiler monobloc separat de PdC-încălzire/răcire: Pompe de căldură aer-apă prețul clarității♨️+.
consum real
/istoric utilizatori
±40 kWh
/lună/±4 persoane
Boiler Atlas vs Ariston
Denumire→ Date↓ | Atlas ATPC 190 | Atlas ATHW 200🆕 | Nuos Plus 200 | Nuos 150 Evo A+ | Lydos Hybrid 100 |
Corp inox | nu | da SUS304 | nu | nu | nu |
Volum acm 40° apă rece 10° apă fierbinte 52° | 252 litri | 264 litri | 242 litri | 182 litri | 118 litri |
Volum util | 180 l | 190? | 175? l | 130 l | 82 l |
Diametru Înălțime Evacuare aer | Φ560mm 1750mm 180mm | Φ535mm 1654mm 125mm | |||
Racorduri apă | laterale | laterale | laterale | dedesubt | dedesubt |
COP A15W15/45 aer/ar/acm (COP A20+°C) | 3,80 (peste 4) | 3,6 | 3,12 | 1,89 | |
Putere el. absorbită PdC max. | 495W | 700W | 900W | 350W | 220W |
Putere termică dezvoltată (A20+°C) | ±1,5kW (1,8kW) | 2,2kW (2,6kW) | ±3kW (3,6kW) | ±1,03kW ? | ? ? |
Timp de regenerare volum acm 10°C→53°C aer 7°C fără rez. el. | 8h 180 litri | 5,4h 190 l | 3,8h 180 l | 10h 130 l | 16h 82 l |
Timp de regenerare volum acm la 42°C fără rez. el. | 6,3h 180 litri | 4,3h 190 l | 3,0h 180 l | 6,4h 130 l | 12,3h 82 l |
Rezistență electrică | 2,0kW | 1,6kW | 1,5kW + 1,0kW | 1,2kW | 1,2kW |
WiFi | da | da | da | nu | da |
Temperatură minimă setată | 38°C | 10°C | 40°C | 40°C din meniu instalator | |
Supapă de siguranță la presiune 10bar și temperatură 99°C inox 3/4” | da | nu | nu | nu | nu |
Presiune maximă | 10 bari | 10 bari | 6 bari | 8 bari | 8 bari |
Zgomot În realitate diferența de zgomot e f. clară. | 41,2 dB | 60 dB | 55 dB | 50 dB | 49 dB |
Temperatură minimă aer | -7°C | -5°C | -7°C | -5°C | +10°C |
– Mentenanță, verificări ° minime pentru toate modelele
– Learning (învățare folosire acm) ° Nuos Plus și Lydos
Nuos Plus
Plus: pompa de căldură foarte mare, are putere dublă vs Atlas; learning;
Minus: presiunea de lucru 6 bari vs 10 bari; COP-ul puțin-puțin mai mic; zgomot mai mare; cca 8,6k lei/model 200, 9k lei/model 250 (sept. 2024) – puterea mare a PdC justifică prețul mai mare.
Lydos Hybrid (sub 3k lei) are PdC cu un COP mic, sub 2, are putere termică mică. Însă, este soluția ideală când nu există recirculare apă caldă: pot fi montate câte o bucată în fiecare baie (Lydos 80 l), sau 1 buc pe etaj; au dimensiuni mici, cer numai 20 cm spațiu liber, pot fi mascate (cu atenție la circulație aer); lățime×adâncime, mm: 770×239 /80 l; 922×231 /100 l.
Boiler Atlas vs Hisense
Clienții ne întreabă de ce e mai scump Atlas-ul. Principalele diferențe în tabelul de mai jos.
Denumire→ Date↓ | Atlas 300 | Hisense 300 |
---|---|---|
Putere pompă de căldură aer 20°, apă 15/55° PdC Atlas e cu 29% mai mare vs Hisense. De pildă, timpul de încălzire scade de la 4 ore/Hisense la 3 ore/Atlas. Util pentru: setare temperatură mai joasă ⇒ COP mai mare, umplere cadă + 1..2 dușuri simultane/imediate. | 3,46kW | 2,69kW |
Putere rezistență electrică Util când: panouri voltaice, sau grabă, ori musafiri. | 3,15kW | 1,50kW |
Presiune maximă Presiune mai mare suportată, durată de viață mai lungă. | 10 bari | 8,5 bari |
Ventilator în 3 trepte Economie energie, zgomot mai mic pe treptele 2 și 1. | DA | NU |
Supapă de siguranță la presiune 10bar și temperatură 99°C inox 3/4” Într-adevăr, pentru Hisense, pot fi adăugate și de alamă pe conducta de apă. | DA | NU |
Serpentina nu e imersată în apă Durată de viață mai lungă; mai sănătos că apa intră în contact numai cu emailul peretelui. | DA | DA |
Serpentina (condensatorul) este pe toată înălțimea Aceeași temperatură pe toată înălțimea boilerului. | DA | NU |
Lungime maximă aer aspirat + evacuat Util când: dirijez aer rece în încăpere nealipită, sau boiler montat în hol/cameră fără perete exterior. | 10m | 6m |
PdC-boiler consumă ca un electrocasnic
Pompa de căldură consumă 250..350 Wați.
Rezistența de backup (dacă intră în funcțiune) = 1,2 kW/Ariston; 1,6 kW/Atlas.
Există uscătoare de păr ce consumă 2,0..2,6 kW.
Media lunară feedback clienți= ±40 kWh/lună, chiar 15..30kW/lună.
Să spunem că funcționează 8 ore pe zi.
40kWh : 30 zile : 8 h = 167 Wați media orară.
Amortizare 3 ani
prețuri iulie, 2023; boiler cca 200 litri
2.500 lei boiler electric simplu smart
7.500 lei boiler cu PdC
4 = COP boiler PdC aprox.
160 kWh/lună × 1,3 lei/kWh = 208 lei/lună = 2.496 lei/an
40 kWh/lună × 1,3 lei/kWh = 52 lei/lună = 624 lei/an
7.500 – 2.500 = 5.000 lei diferența la cumpărare
2.496 – 624 = 1.872 lei/an
5.000 lei : 1.872 lei/an = 2,67 ani = 2 ani și 8 luni.
Un calcul nu precis, dar ne spune că amortizăm investiția în ±3 ani. Să spunem că materialele + montajul sunt mai scumpe pentru PdC-boiler, fie 4 ani amortizarea. Există PdC-boilere Ariston de 150 litri brut cca 850€/2023.
Am considerat depășirea plafonului în ambele cazuri, boiler electric / boiler-PdC. Vara, destul de probabil să nu depășim plafonul cu boilerul electric, preț curent 0,8 lei/kWh, nu 1,3 lei/kWh.
Nu PdC-boiler split
Propunem boiler cu PdC proprie varianta monobloc, nu split. De ce?
° Varianta split are pompa de căldură afară; deci toamna, iarna, primăvara va folosi aer mai rece ⇒ COP mult mai mic.
° Split nu funcționează pe ger, trebuie folosită rezistența electrică fără PdC, fără COP, consum de curent 1:1.
° Varianta monobloc folosește aerul din casă (sugerăm), deci are COP-ul mult mai mare. Aerul din casă este încălzit cu altă pompă de căldură care folosește temperaturi mult mai joase, 25..35°C, pentru încălzirea în pardoseală cu un COP mult mai mare versus cel pentru prepararea apei calde menajere de 40..65°C.
° Split: trebuie verificat freonul periodic (recomandat în fiecare an).
° Split: mai scump procurare + materiale + montare.
° Split: se vede afară, ocupă spațiu în curte (de multe ori neimportant acest aspect).
° Split: are PdC de putere mai mare, variantă ok pentru pensiuni, vestiare sport, unde sunt consumuri generoase de acm și ar trebui regenerare într-un timp mai scurt, că tot apar turiști, că vine altă tură de sportivi.
Cât aer cald risipește boilerul
Chiar și pe ger de -20°C trebuie să deschidem geamurile pentru aer proaspăt. În calculul necesarului de căldură considerăm acest aer proaspăt rece, când dimensionăm PdC pentru încălzire. Deci, cu sau fără acest tip de boiler în casă, tot trebuie să dăm aer cald afară.
Excelent! Din istoricul clienților, am făcut niște calcule: PdC-boilerul fură ±10% din acest volum de aer proaspăt, oricum necesar. V. mai jos: mai eficient cu aer din interior sau din exterior.
Interesant! PdC boilerul trage aerul viciat de sub tavan, pe care chiar am vrea să-l țâșnim afară.

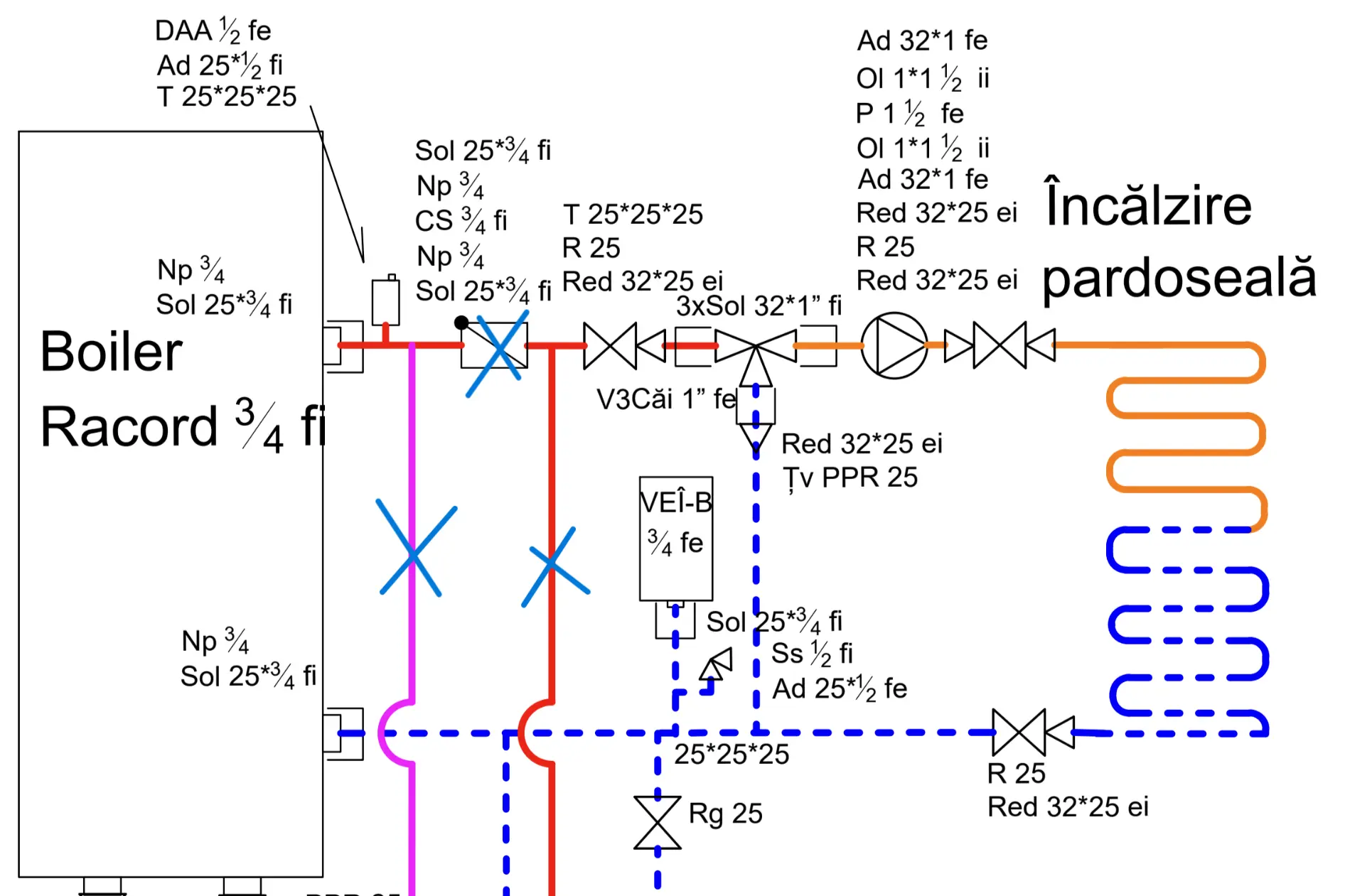

Nu boiler cu serpentină legat cu PdC
Spuneam mai sus: nu similar unui cazan pe lemne = boiler cu serpentină legat la PdC; nici boiler cu 2 serpentine legate la PdC și la solare; nici hydrotank. De ce?
1. Boilerele cu PdC proprie încorporată aduc facturi mai mici. Știm din feedback-ul clienților.
2. Un boiler cu serpentină mărită este foarte scump.
⚠️ Atenție!
Folosiți boiler cu serpentină mărită, verificați aria în m² a serpentinei!
Pentru PdC, NU folosiți boiler cu serpentină obișnuită (sau 2 serpentine); boilere folosite cu cazane pe lemn, gaz, solare!
Prețuri boiler cu serpentină mărită, iulie 2023:
Cordivari Bolly 1 XL 200 l = 4.750 lei ° 2,0m²
Cordivari Bolly 1 XL 300 l = 7.100 lei ° 3,4m²
Austria email HRS 200 l = 6.000 lei ° 2,5m²
Austria email HRS 300 l = 7.300 lei ° 3,5m²
Nu panouri solare acm
±40kWh/lună consumă o familie de 3..5 persoane.
40kWh/lună×1,3lei/kWh (peste plafon 255kWh/2023) = 52 lei/lună.
Amortizare în cazul idilic: fără să vorbim de consumul electric al pompei de circulație antigel, fără mentenanță, fără completare antigel, fără panouri sparte de grindină, fără cablu ros de șoareci, fără reparații/schimbare grup hidraulic etc. Mai multe în Panouri solare de apă caldă.
Investiție solare acm split (nu monobloc) | Amortizare prețuri kWh/2023 | Ani |
10.000 lei | 192 luni | 16 |
15.000 lei | 288 luni | 24 |
20.000 lei | 385 luni | 32 |
Nu boiler cu 2 serpentine
2×boilere vs boiler unic cu 2 serpentine
Mulți spun boiler cu dublă-serpentină. Cum vine aia: serpentină dublă?
Iarna, indiferent că am un hectar de panouri, apa rămâne undeva la ±30°C. Așa că, în trecut când montam solare acm, noi foloseam 2 boilere separate:
1) boiler solar cu 1 serpentină = preîncălzire acm, 30°C (iarna) și
2a) PdC-boiler / boiler cu 1 serpentină acm = preparare finală acm, de la 30°C la 45+°C sau
2b) CTgaz primește apă preîncălzită 30°C (racordată în apa rece de la CT), prepară de aici la 45°C.
Într-un boiler cu 2 serpentine (serpentină solară jos, serpentină agent sus) apa devine caldă în tot volumul boilerului de peste 35..40°C, așa că automatizarea solară nu dă comandă de pornire a pompei de circulație antigel, vede că în panouri apa e mai rece decât în boiler.
Da, după o folosire de acm multă (cadă sau duș), temperatura acm din josul boilerului devine rece. Însă, acest lucru se întâmplă după masa, când familia e acasă. Dar, ¯\(°_o)/¯ ghinion, iarna la ora aia soarele nu mai este sus pe cer.
De ce nu sunt populare PdC-boilerele?
Tehnologie nouă
Pompa de căldură a fost făcută prin 1857. Chiar dacă suntem în 2024, nu toate mașinile electrice au climă cu pompă de căldură, nici toate mașinile pe benzină, evident. PdC Hyundai apare pe Nissan în 2012, prima mașină cu PdC.
Fabricanții de PdC
PdC-boilerele (monobloc sau splitate) sunt foarte noi, s-au produs/încă se produc în număr extrem de mic față de pompele de căldură aer-apă pentru agent termic: încălzire/răcire + apă caldă, similar cu cazanele antice pe lemne. Toți fabricanții încă vând hydrotank-uri (boiler cu serpentină încorporat) legate la PdC cu freon sau cu apă (split-freon, split-apă), ori monobloc legate la boiler prin vană cu 3 căi externă ce comută de pe încălzire/răcire pe serpentina unui boiler.
Fabricanții de boilere
Mda, cei care fac PdC nu prea fac boilere cu PdC proprie (Daikin a început timid; Nibe, Mitsubishi ș.a. nu fac defel). În schimb, cei care făceau/fac boilere obișnuite cu serpentină, au început să fabrice în număr mare PdC-boilere monobloc (Cordivari, Austria Email, Tesy, Ariston ș.a.).
Viitorul văzut de noi, sibotherm
Cum spunem în micro(μ)CT vs Termoficare, în viitorul nu foarte îndepărtat, vor exista μPdC în fiecare baterie de chiuvetă, duș, bideu; va fi câte-o μPdC pentru fiecare cameră cu încălzire-n podea; se va descoperi un freon direct recirculat prin țevile de încălzire/răcire în pardoseală (pereți, tavan) similar cu PdC-boilerele = fără alte schimbătoare de căldură, deci cele mai mici temperaturi ale freonului COP maxim, fără pompe de circulație, deci energie zero barat pentru transportul agentului termic.
COP PdC-boiler vs PdC-agent-termic
⚠️
COP-ul pompelor de căldură depinde extrem de mult de:
° temperatura apei;
° temperatura aerului.
Există chiar ingineri care încurcă borcanele, spun că PdC încălzire/răcire sunt mai eficiente față de boilere cu PdC proprie; nici vorbă. Dimpotrivă, PdC-boilerele sunt proiectate pentru temperaturi înalte; nu consumă curent electric pentru vehiculare apă, pentru că prin serpentină circulă direct freonul, serpentina este propriul condensator fără niciun alt schimbător de căldură freon-apă.
Pentru încălzire, COP-ul comercial se referă la A7W35 (aer 7°, tur 35°, retur 30°).
Pentru boilere, COP-ul comercial se referă la A7W53, A15W53 (aer 7°, apă rece 10°, acm 53°). Evident că pentru 53°C în apă, COP-ul scade foarte mult pentru ambele variante de PdC: încălzire/răcire+acm sau boiler cu PdC proprie (monobloc sau split).
COP 55° Nibe
COP 55° Chofu
COP 55° Daikin
Serpentină neimersată în apă
PdC-boilerele au serpentina în exterior, nu imersată în apă ca în cazul pompelor de căldură cu hydrotank. Fără contact cu apa ⇒ durată de viață mult mai lungă; șansele ca serpentina să se spargă sunt spre zero.
PdC-boiler fără inverter
Da, PdC-boilerele au compresorul fără inverter, adică fără modulare a puterii termice dezvoltate. De ce? Evident, la încălzirea/răcirea casei, puterea modulantă este vitală pentru confort și economii versus pornit/oprit cu vârfuri de prea-cald și prea-rece, cu prea multe opriri și porniri brute. În schimb, pentru apă caldă menajeră (acm), compresorul funcționează până ce același volum al boilerului atinge 50, sau 55..65°C, apoi se oprește; nu trebuie să dezvolte o putere mică-mică sau mare-mare cum e încălzirea toamna, primăvara mai-cald, mai-rece și iarna mai-frig, mai-ger, idem răcirea vara.
Funcționare eco sau boost
PdC-boilerele au și rezistență electrică de boost (creștere putere); au cel puțin 3 moduri de funcționare.
- Eco sau green (economic) = compresorul absoarbe cea mai mică putere electrică, nu se folosește rezistența electrică deloc. Va fi cel mai lung timp de preparare acm.
- Auto = softul calculează când să pornească și rezistența electrică pe lângă compresor.
- Boost = merg simultan mereu și compresorul, și rezistența electrică. Rezistența poate avea 2 trepte de putere = pot fi moduri boost_1 sau boost_2.
Celor cu wifi li se pot impune orare: de eco, auto, boost; doar-menținere sau oprire (noapte, serviciu/școală, weekend). Pot fi fără wifi, dar cu astfel de setări în panou.
Cele learning vor ști singure când să facă mod eco, sau auto, boost, oprit șamd, în funcție de cum folosește familia apa caldă menajeră în ultimele ±21 zile. Pot fi cu sau fără wifi.
Cât consumă PdC-boiler/lună?
±40kWh/lună familie 3..5 persoane
În poza de mai jos 18kWh/2 săptămâni ⇒ 39kWh/lună × 0,8 lei/kWh (sub plafon 255kWh/lună) = 31 lei/lună. E vorba de Daikin + boiler în hydrotank, puțin mai ineficient versus boiler cu PdC proprie; Daikin-ul trebuie să comute de pe răcire (încălzire) pe preparare de acm.
E mai eficient un model decât altul?
Brand, model
COP-ul pompelor de căldură, în aceleași condiții de temperatură apă și aer, au aproximativ aceleași COP-uri. Degeaba am cea mai scumpă PdC Nibe, iar eu uit apa caldă deschisă; sau să spăl un măr dau un jet că stropesc jumate de bucătărie.
Recirculare acm
Clar, existența recirculării de acm contribuie la eficiența PdC-boiler. Cum? Indiferent că e vorba de un boiler de o tonă sau unul de 80 litri, trebuie să arunc acm răcită pe țevi, abia apoi vine acm caldă. Acm răcită și aruncată înseamnă că aduc în boiler apă rece proaspătă la 10°C; pe când, cu recirculare (re)aduc acm răcită prin țevi la 23..33°C.
Temperatură mai joasă
Familia trebuie să încerce cea mai joasă temperatură a apei în boiler cu asigurarea confortului de acm. Adică, nu setăm temperatura pe 60°C, dacă e ok apa caldă la dușuri, chiuvete și cu 50…42°C; COP-ul e mult mai bun la 42 versus 60°C, pierderi prin înveliș boiler mai mici.
Musafiri 1..2 nopți
Temperatura din boiler poate fi ridicată și/sau poate fi ales modul boost = PdC + rezistență electrică.
Cel mai eficient PdC-boiler
Toată lumea se așteaptă să spunem: Nibe, Mitsubishi, Daikin, LG… Nu, nu sursa de energie contează, ci consumul, cum e gândită instalația de acm.
Cel mai eficient PdC-boiler = mai multe boilere mici locale learning ⇒ apă caldă instantanee fără așteptare, fără aruncare la canal acm răcită; dacă un boiler e stricat, există al 2-lea; nu e nevoie de rețea de acm, nu e nevoie de recirculare acm. De pildă:
° un boiler 80 l în laundry room pentru baie parter, bucătărie;
° un boiler 100..150 l într-una din băile de la etaj (băi alipite de arhitect);
° fiecare boiler learning învață consumurile familiei per etaj.
30..40 litri acm/zi răcită aruncată?
țeava PEX25×3,5mm = 0,254l/m×30m = 7,6 litri acm,
aruncată de 5 ori pe zi = 38 litri/zi
Fără recirculare acm, cu un volum al țevilor de acm 5..10 litri, decât un boiler unic de 2..300 de litri legat la o PdC unică (hydrotank) sau PdC-boiler separat, mai bine boilere_electrice_simple_learning ieftine locale = mai eficient, mai confortabil, mai sigur.

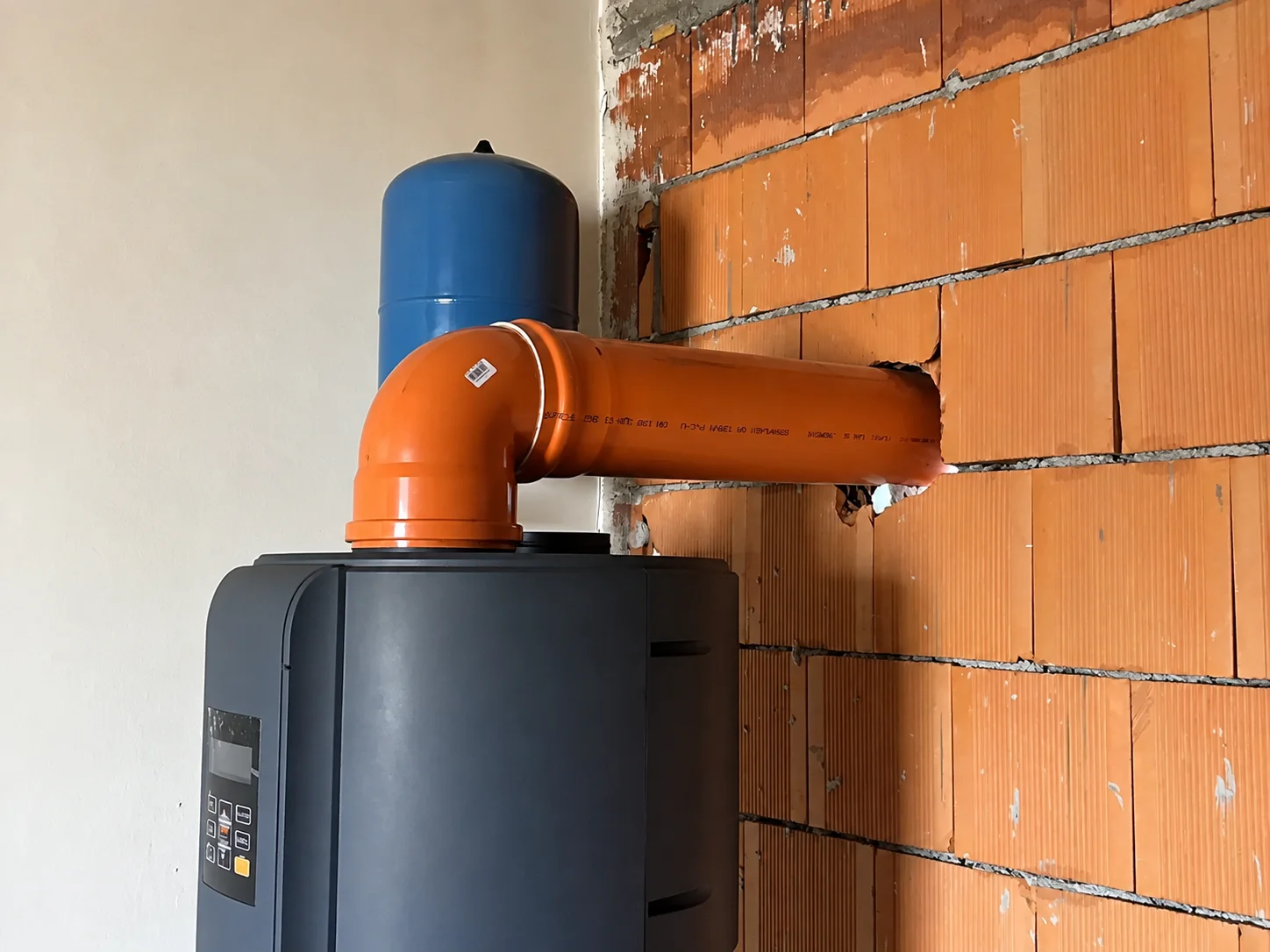

Evacuare/aspirare aer
Aer aspirat mai cald ⇒ COP mai mare (mai eficient).
Vara = aerul aspirat va fi din exterior (geam deschis/rabatat)
Iarna = aerul aspirat va fi din interior (geam închis). Aerul cald din interior e produs cu altă pompă de căldură (doar încălzire/răcire) și încălzire în pardoseală cu temperatură foarte joasă 23..30°C, deci cu un COP mai mare vs COP PdC-boiler.
Cât consumă clienții noștri cu PdC pentru încălzire? Pentru apa caldă cu PdC-boiler, spuneam: consumul e ±40kWh/lună/familie ±4 persoane/indiferent de sezon rece/cald.
Aer aspirat din interior sau din exterior?
Facturi mai mari cu încălzirea?
Fără echivoc, COP-ul e mult mai mare cu aer interior la 22°C față de aer exterior la -2°C. Însă, mulți oameni spun că au COP-ul mai bun pentru boiler, dar vor avea facturi mai mari cu încălzirea casei. Să vedem. Considerăm un boiler 150..200 l cu 200m³/h aer necesar PdC-boiler. O casă de 150m² utili × 2,7 m înălțime = 405 m³. Însă, avem nevoie de aer proaspăt pentru O₂ proaspăt, cca 0,2..0,5 schimburi de volum de aer ⇒ o medie aer proaspăt de cca 405×0,3=120m³/h×24h=2880m³/zi. Să spunem (exagerat) boilerul funcționează 12h/zi ⇒ debit vehiculat de 200*12=2400m³/zi. Deci, boilerul ar vehicula un debit mai mic decât ar avea nevoie o casă pentru aer proaspăt.
Încălzire cu altă PdC COP>5..8+
Dacă încălzirea prin pardoseală se face tot cu pompă de căldură, aerul cald e produs cu un COP muuult mai bun, pentru că agentul termic are temperatura de numai 23..29°C, mult sub temperatura acm din boiler.
Ventilare cu recuperare de energie
Dacă există ventilare cu recuperare de căldură (locală sau centralizată), PdC-boiler cu aer interior e și mai justificată, recuperez 75% din energia aerului vehiculat. Pot monta o ventilare locală doar în zona cu PdC-boilerul (nu obligatoriu în aceeași încăpere).
PdC-boiler poate răci o cameră?
Da. Aerul refulat e rece. Poate fi dirijat într-o cămară de alimente, living etc. Aș alege varianta cămară, nu aer rece living = curenți de aer, sună, convecție. Răcirea cu pompă de căldură și țevi în pardoseală va fi prin radiație rece = nu curenți de aer, nu sună, nu convecție.
PdC-boiler în laundry room = putem profita de extra-energia dată de mașina de spălat, uscător (cu pompă de căldură și astea, sper), fier de călcat.
Mai complicat, dar poate fi tubulatură dublă pentru aspirație, refulare:
vara: aer aspirat din exterior, refulat în interior;
iarna: aer aspirat din interior, refulat în exterior.
Sau: aspirare doar din interior, refulare ba interior, ba exterior.
Ce volum aleg?
Umplere 2 căzi; 4 dușuri consecutive
Dacă e cazul de umplere a 2 căzi a 130 litri/buc simultan, sau una imediat după alta, ori un hidromasaj de 250 litri ⇒ boiler de peste 250 litri. Idem pentru 4 dușuri unu’-după-altu’ a câte 40..50 l/duș.
Istoric consum
O familie consumă apă rece cca 15m³/lună, să spunem 6m³/acm.
6000 litri : 30 zile = 200 l/zi de acm. Deci, un boiler de 150..200 litri ar fi ok.
Oricum, orice familie are deja un istoric de consum; face aritmetica și rezultă volumul boilerului.
Boilerul se poate încălzi (total) peste noapte, sau pe timpul școlii, serviciului.
Pentru consumuri scurte (spălat un măr, pe mâine etc.) de-a lungul zilei, nu ar trebui considerat volum pentru calcul boiler; va reuși să regenereze acel consum mic de acm.
Recirculare acm
Dacă există recirculare de acm, cei 6m³/lună devin sub 5m³. De ce? Pentru că nu se mai aruncă apă caldă răcită prin țevi. Țevi groase distribuție PEX20..25mm + țevi lungi și distribuitoare = mai multă acm aruncată la canal versus distribuție cu teuri, țevi mai subțiri.
Vas de expansiune sanitar
Cel mai simplu și sigur = fără clapetă de sens pe branșamentul de apa rece până la boiler ⇒ nu e nevoie de vas de expansiune; volumul de dilatare (de la apă rece la caldă) va merge spre rețeaua stradală de apă rece; presiunea în boiler rămâne constantă, egală cu cea din rețea. Da, se pierde energie pe țeava de apă rece; însă, energia se pierde și în vasul de expansiune de tablă. Dacă există clapetă de sens pe branșament și nu se poate demonta, sau apa rece vine cu hidrofor (puț, rezervor) va trebui vas de expansiune.
Calculator vas de expansiune sanitar
V util boiler | apă rece 10°, 4bari apă caldă 60°, 6bari supapă sig. volum VEs | apă rece 10°, 5bari apă caldă 60°, 6bari supapă sig. volum VEs |
≦100 | 8 litri | 12 litri |
≦200 | 12 litri | 25 litri |
≦300 | 18 litri | 33 litri |
≦400 | 25 litri | 50 litri |
Unde există presiune prea mare în rețeaua de apă rece, alegem coloana 5bari. Nu e cazul hidrofoarelor de tip Grundfos Scala2 setate pe 2..4 bari, sau rețele de apă cu cel mult 4bari = putem alege coloana 4bari din tabel.
Supapă de siguranță = obligatoriu; PdC-boilerele au, de obicei, Pmax 8 bari.
Vană termostatică de amestec
Temperatură prea mare
Peste 55°C acm în boiler: ar fi utilă o vană termostatată cu 3 căi = anti-opărire + temperatura reglată deja de sub boiler, nu din baterii. Optim ar fi ca acm să nu depășească 50°C în boiler = COP mai bun și pierderi prin înveliș mai mici, însă va fi o cantitate disponibilă de acm_utilă_40…43°C mai mică.
Recirculare acm
PdC-boilerul poate avea sau nu racord pentru recirculare acm; frecvent, PdC-boilerele sub 200 litri nu au acest racord. Mai multe info în Recirculare acm.
Legionella
Legionella apare în apă caldă stătută 20..45°C după cca 1 săptămână. Apă stătută poate fi și în instalația de acm, și în cea de apă rece. Rezolvare:
– acm din boiler se încălzește la peste 60°C; PdC-boilerele au program antilegionella preinstalat;
– apa rece (călduță peste 20°C; de pildă, vara apa rece devine mai caldă; sau țeavă de apă rece prea aproape de alte țevi acm, încălzire, cabluri electrice) o lăsăm să curgă până va avea sub 20°C + încă 2 minute.
Dacă apa nu stă, n-ar trebui să apară legionella. Dacă familia se întoarce după o săptămână din all-inclusiv-Turcia, poate seta temperatura apei calde la 60°.
La Atlas, funcția anti-legionella poate fi dezactivată.

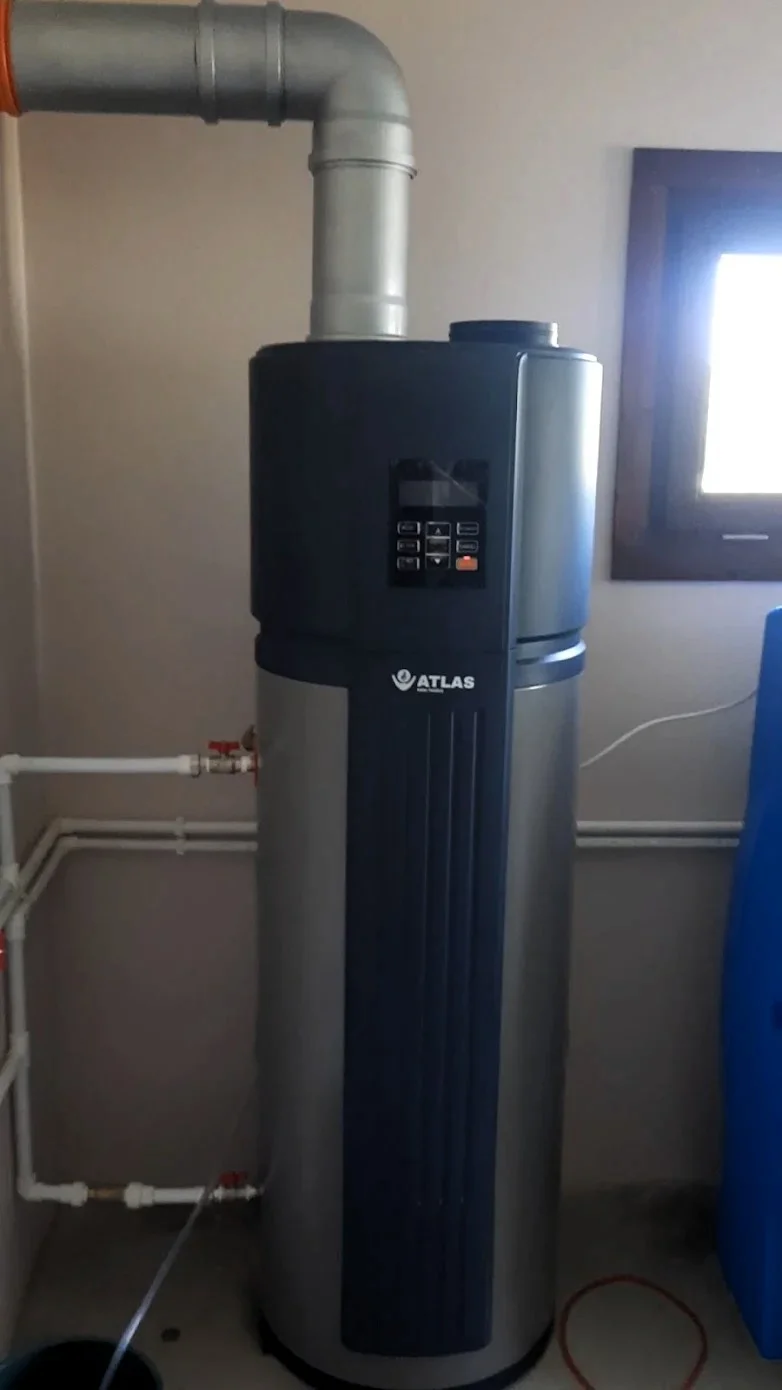

Boiler cu pompă de căldură Atlas
Boiler Atlas ATPC-15/190RDN3-F wifi; ATPC-35/
300RDN3-F
Manuale boilere cu pompă de căldură Atlas 190 și Atlas 300 |
Plajă temperatură exterioară -20..43°C |
Temperatură agent frigorific/termic 38..70°C |
Panou LCD cu mai multe funcții: alarmă acustică de protecție, blocare automată butoane și ecran, repornire automată, cronometru, dezinfecție, mod E-heater (rezistență electrică) |
WiFi integrat (app Comfort Home) |
Presiune statică externă la ventilator de 25 Pa ce permite lungimea conductelor de aer de până la 10 m |
Refrigerant ecologic R134a |
Racord supapă presiune (și recirculare acm) Racord robinet de golire |
Date | UM | ATPC-15/ 190RDN3-F | = | ATPC-35/ 300RDN3-F | = |
Mod funcționare | – | doar PdC | cu rezistența electrică | doar PdC | cu rezistența electrică |
Plajă temperatură exterioară | °C | -7..43 | -20..43 | -7..43 | -20..43 |
Temperatură apă | °C | 38..70 | 38..70 | 38..70 | 38..70 |
Alimentare electrică | V/Hz | 230/50 | 230/50 | 230/50 | 230/50 |
Curent maxim | A | 16,0 | 18,7 | ||
Volum util | l | 180 | 280 | ||
Putere termică aer 20°, apă 45° COP | kW | 1,800 4,00 | 1,45+2,00 | 3,638 4,06 | 3+3,15 |
COP A15W15/45 aer/apă rece/acm | – | 3,80 | 3,83 | ||
Dimensiuni D×H | mm | 560×1760 | 650×1920 | ||
Masă netă | kg | 107,0 | 145,5 | ||
Zgomot | dB | 41,2 | 45,0 | ||
Zgomot max. | dB | 56,6 | 57,0 | ||
Refrigerant cantitate | – kg | R134a 1,0 | R134a 1,2 | ||
Debit aer | m³/h | 270/230/182 | 414/365/312 | ||
Racorduri aer | mm | Ф160 | Ф190 | ||
Compresor capacitate intrare curent nominal | – W W A | rotativ 1450 495 2,3 | rotativ 3000 1000 4,1/5 | ||
Serpentină freon lungime înălțime nr. circuite | mm mm mm – | Φ9,52 402 305 3 | Φ7,94 482 352 4 | ||
Motor ventilator intrare viteză ieșire | – W r/min W | IDK12-6A 28/26/26 900/815/650 12 | YDK30-6R 68/56/50 620/530/465 ? | ||
Racorduri apă ar acm ¾” ext. condens | mm | DN20 DN20 DN20 | DN20 DN20 DN20 | ||
Rezistența electrică | kW | 2,00 | 3,15 | ||
Nr. persoane sugestie | – | 3..4 | 5..6 |
Conectare la WiFi boiler Atlas
Aplicație: MSmartHome by Midea |
Dispozitiv în app: Încălzitor de apă pentru încălzire (Heat Pump Water Heater) |
Țară: Australia (boilerele Atlas sunt by Midea pentru Australia și Noua Zeelandă) |
Pornire WiFi boiler: apăsare 3 secunde buton Desinfect; se aude un bip și va pâlpâi simbolul de WiFi; după conectare simbolul nu mai pâlpâie |
Nume WiFi Atlas în rețea: net_cd_0148 |
Parolă: 12345678 |
Asociere: Telefonul să fie foarte aproape de panoul boilerului Atlas! |
Video legare la WiFi boiler Atlas YouTube sibotherm
Boiler cu pompă de căldură Ariston Nuos
Date tehnice pdf |
Plajă temperatură exterioară -5..42°C |
Temperatură maximă acm 62°C |
Refrigerant ecologic R134a |
Serpentina cu freon este în exterior, nu imersată în apă |
Mod silențios |
Oțel emailat cu titan |
Anod activ protech (electric) + anod de magneziu |
Panou LCD |
Moduri: green = doar pompa de căldură auto = PdC combinată cu rezistența (după soft) boost = PdC + rezistența electrică boost 2 = PdC + rezistența electrică vacanță și antilegionella |
Ariston Nuos Evo A+ WH | UM | 80 | 110 | 150 |
COP A14/W10/53 aer/apă rece/acm | – | 2,83 | 2,75 | 3,12 |
COP A7/W10/53 | – | 2,60 | 2,50 | 2,87 |
Timp încălzire 10..53°C, aer 7°, umiditate relativă 87% fără rezistență | h:min | 5:35 | 8:04 | 10:0 |
Temp. aer min/max | °C | -5/42 | -5/42 | -5/42 |
Temp. max acm doar PdC/rezistență | °C | 62/75 | 62/75 | 62/75 |
Zgomot | dB | 50 | 50 | 50 |
Consum mediu PdC | W | 250 | 250 | 250 |
Consum maxim PdC | W | 350 | 350 | 350 |
Volum maxim acm la 40°C | l | 85 | 128 | 182 |
Volum nominal corp | l | 80 | 110 | 150 |
Presiune maximă | bar | 8 | 8 | 8 |
Tensiune Putere max absorbită | V W | 220..240 1550 | 220..240 1550 | 220..240 1550 |
Rezistență electrică | kW | 1,2 | 1,2 | 1,2 |
Debit aer | m³/h | 100..200 | 100..200 | 100..200 |
Volum min încăpere | m³ | 20 | 20 | 20 |
Masa netă | kg | 50 | 55 | 61 |
Grad protecție electrică | – | IP24 | IP24 | IP24 |
Grosime izolație | mm | 41 | 41 | 41 |
Racorduri apă | ” | ½ ext | ½ ext | ½ ext |
Racord condens | mm | 10 | 10 | 10 |
Racorduri aer | mm | 125 | 125 | 125 |
Temperatură minimă încăpere | °C | 1 | 1 | 1 |
Pierderi de căldură | W | 17 | ||
Presiune statică ventilator | Pa | 65 | 65 | 65 |
Consum anual energie zonă medie | kWh /an | 489 | 505 | 869 |
Eficiență pe sezon | % | 107 | 104 | 117 |
Refrigerant cantitate GWP/global warming potential CO₂ echivalent | – kg – t | R134a 0,5 1430 0,72 | R134a 0,5 1430 0,79 | R134a 0,6 1430 0,86 |
Cod produs | – | 3629056 | 3629057 | 3629074 |
înălțime adâncime lățime | mm | 1171 535 506 | 1398 535 506 | 1654 535 506 |
Boiler cu pompă de căldură Austria Email
Austria Email Explorer Evo 2 YouTube
Manual Explorer Evo 2; austria-email.com |
Pliant Explorer Evo; Tehnice pe scurt |
Plajă temperatură exterioară -5..43°C |
Fără sau cu serpentină 1,2m² |
Refrigerant ecologic R513A |
Serpentina cu freon este în exterior, nu imersată în apă |
Mod silențios |
Racord recirculare apă caldă menajeră |
Nu are nevoie de anod |
Racorduri de aer 360° (orice direcție) |
Soft pentru consum cu PV (panouri voltaice) SG Ready (smart grid) |
Austria Email Explorer Evo 2 | UM | 200 | 270 |
COP A20W53 COP A15W53 COP A7W53 °aer, °apă caldă | 3,80 3,50 3,16 | 3,80 3,50 3,16 | |
Dimensiuni H×L×A | mm | 1617×620×655 | 1957×620×655 |
Masă model fără serpentină | kg | 80 | 92 |
Masă model cu serpentină | kg | 97 | 111 |
Volum util | l | 200 | 270 |
Timp încălzire 10..53°C aer 7°, umiditate relativă 87% fără rezistență | h:min | 7:52 | 10:39 |
Racorduri apă rece, caldă | ” | ¾ ext | ¾ ext |
Racorduri serpentină | ” | 1 ext | 1 ext |
Suprafață serpentină | m² | 1,2 | 1,2 |
Putere serpentină 60°C | kW | 16 | 16 |
Protecție coroziune | – | ACI Hybride | ACI Hybride |
Presiune maximă | bar | 8 | 8 |
Alimentare electrică | V/Hz | 230/50 | 230/50 |
Consum maxim | kW | 2,5 | 2,5 |
Consum max. PdC | W | 700 | 700 |
Consum rezistență el. | kW | 1,8 | 1,8 |
Temperatură acm | °C | 40..62 | 40..62 |
Temperatură aer | °C | -5..43 | -5..43 |
Racorduri aer | mm | 160 | 160 |
Debit aer | m³/h | 310 390 | 310 390 |
Presiune statică ventilator | Pa | 25 | 25 |
Zgomot la 2m | dB | 53 33 | 53 33 |
Freon R513A | kg | 0,80 | 0,86 |
Cod produs fără serpentină | – | 986092 | 986093 |
Cod produs cu serpentină | – | 986094 | 986095 |
Boiler cu pompă de căldură Daikin EKHH2E-AV3
Daikin nu prea sunt în România, pe site-uri = La comandă (24.01.23).
EKHH2E-AV3 cod | UM – | 200 EKHH2E200AAV3 | 260 EKHH2E260AAV3 |
COP aer 7° apă rece 10° nu scrie temp. acm | – | 2,94 | 3,10 |
COP aer 15° apă rece 10° nu scrie temp. acm | – | 3,30 | 3,60 |
Putere termică PdC | kW | 1,82 | 1,82 |
Putere termică maximă PdC | kW | 3,4 | 3,4 |
Timp încălzire aer 7° apă rece 10° acm 55° fără rezistență | h:m | 8:17 | 10:14 |
Timp încălzire aer 7° apă rece 10° acm 55° cu rezistență | h:m | 3:58 | 5:06 |
Pierderi energie | W | 60 | 70 |
Alimentare electrică | V/Hz | 230/50 | 230/50 |
Protecție electrică | – | IPX4 | IPX4 |
Consum maxim PdC | kW | 0,53 | 0,53 |
Consum mediu PdC | kW | 0,43 | 0,43 |
PdC + rezistență el. | kW | 2,03 | 2,03 |
Rezistență electrică | kW | 1,5 | 1,5 |
Curent maxim | A | 2,4 | 2,4 |
Siguranță electrică | A | 16 | 16 |
Temperatură aer aspirat | °C | -7..38 | -7..38 |
Temperatură încăpere | °C | 5..38 | 5..38 |
Temp. max. setat mod eco | °C | 56 | 56 |
Temp. max. setat mod auto | °C | 70 | 70 |
Compresor | – | rotativ | rotativ |
Ventilator | – | centrifugal | centrifugal |
Racorduri aer | mm | 160 | 160 |
Turații | rpm | 1650..2100 | 1650..2100 |
Debit aer | m³/h | 350..500 | 350..500 |
Presiune ventilator | Pa | 120 | 120 |
Serpentină freon | – | nu în apă | nu în apă |
Refrigerant | – kg | R134a 0,9 | R134a 0,9 |
Volum util | l | 196 | 250 |
Model 260 l cu serpentină 1m² | – | fără serp. | fără serp. |
Protecție coroziune | – | Mg | Mg |
Izolație termică PUR | mm | 50 | 50 |
Dimensiuni H×L×A | mm | 1714×600×650 | 1714×600×650 |
Presiune maximă | bari | 7 | 7 |
