Articol despre pompa de caldura Hyundai pret, păreri, date tehnice, consum, COP, montaj, pornire, setări, legare la wifi ș.a.
Preț PdC Hyundai
🚛 Transport cu lift de descărcare gratuit
🛒 Comanda la mail@sibotherm.com sau 0758438289
Putere comercială la A7W35 | Pompa de caldura Hyundai (sau Leader) 19.04.24 | Pret lei cu TVA | Stoc propriu |
---|---|---|---|
🛟 asistență tehnică | Asistență montaj, scheme hidraulice fără puffer, setări/optimizări oricâți ani Cât consumă clienții noștri? | ||
⚡ backup | Toate modelele (6..16kW, monobloc, split, mono/trifazate) au rezistență electrică de 3kW. | TVA 9% | |
monobloc 6kW | HYHC-V6W/D2N8-BE30 monofazată | 13.000 | livrare 48h |
split 6kW | ext. HYHA-V6W/D2N8-B + int. HYHB-A60/CD30GN8-B monofazate | 13.850 | livrare 48h |
monobloc 8kW | HYHC-V8W/D2N8-BE30 monofazată | 13.750 | livrare 48h |
split 8kW | ext. HYHA-V8W/D2N8-B + int. HYHB-A100/CD30GN8-B monofazate | 14.900 | livrare 48h |
split 8kW boiler 190l | ext. HYHA-V8W/D2N8 + int. HYHB-A100/190CD30GN8 Unitatea interioară e de tip hydrotank. Variantă pe care o evităm. Propunem PdC-boiler total separat de înc./răcire. | 22.000 | comandă |
monobloc 10kW | HYHC-V10W/D2N8-BE30 monofazată | 14.300 | comandă |
split 10kW | ext. HYHA-V10W/D2N8-B + int. HYHB-A100/CD30GN8-B monofazate | 15.000 | livrare 48h |
monobloc 12kW | HYHC-V12W/D2N8-BE30 monofazată | 17.750 | comandă |
split 12kW | ext. HYHA-V12W/D2N8-B + int. HYHB-A160/CD30GN8-B monofazate | 18.000 | comandă |
monobloc 12kW tri | HYHC-V12W/D2RN8-BER90 trifazată | 18.400 | comandă |
split 12 tri | ext. HYHA-V12W/D2RN8-B (3~) + int. HYHB-A160/CD30GN8-B (1~) | 19.100 | livrare 48h |
split 12 tri boiler 240l | ext. HYHA-V12W/D2RN8 (3~) + int. HYHB-A160/240CD30GN8 (1~) Unitatea interioară e de tip hydrotank. Variantă pe care o evităm. Propunem PdC-boiler total separat de înc./răcire. | 30.000 | comandă |
monobloc 14kW | HYHC-V14W/D2N8-BE30 monofazată | 18.300 | comandă |
split 14kW | ext. HYHA-V14W/D2N8-B + int. HYHB-A160/CD30GN8-B monofazate | 19.500 | comandă |
monobloc 14kW tri | HYHC-V14W/D2RN8-BER90 trifazată | 19.350 | comandă |
split 14 tri | ext. HYHA-V14W/D2RN8-B (3~) + int. HYHB-A160/CD30GN8-B (1~) | 19.500 | comandă |
monobloc 16kW | HYHC-V16W/D2N8-BE30 monofazată | 19.300 | comandă |
split 16kW | ext. HYHA-V16W/D2N8-B + int. HYHB-A160/CD30GN8-B monofazate | 19.900 | comandă |
monobloc 16kW tri | HYHC-V16W/D2RN8-BER90 trifazată | 20.300 | comandă |
split 16 tri | ext. HYHA-V16W/D2RN8-B (3~) + int. HYHB-A160/CD30GN8-B (1~) | 21.000 | comandă |
Ofertă | PdC & boiler-PdC materiale și montaj | încălzire | + acm |
Clienților noștri cu proiect/lucrare de IPAT vom coborî prețul la nivelul găsit în alte magazine ce pot livra în 48h (cu stoc propriu).
Nu confirmăm prețul pentru celelalte modele, va depinde de stoc/țară sau următorul import!
❓Vă rugăm, verificați magazinele online: au stoc propriu? când livrează? prețul se păstrează?
⚠️Asistență tehnică 100% PdC (montaj, reglaje, setări ș.a. + echilibrare hidraulică) putem acorda clienților noștri cu proiect și când PdC e cumpărată de la noi!
⚠️Dacă facem doar vânzare de echipament, nu înseamnă că putem face asistență tehnică și pentru instalația interioară de încălzire/răcire. Vom încerca.
Boiler cu PdC proprie monobloc total separat. Propunem PdC×2buc: PdC încălzire/răcire + PdC-boiler separat, nu o PdC unică să facă și încălzire/răcire, și acm printr-un boiler cu serpentină. Iar, pentru încălzire: PdC mai mică + CTgpl, v. mai jos.
PdC+CTgpl vs PdC scumpă
Termeni: PdC = pompă de căldură aer-apă; GPA = grup de pompare și amestec; V3C = vană de amestec cu 3 căi; IPAT = încălzire în pardoseală cu apă, în șapă
Cel mai sigur = PdC mai mică (mai ieftină) + CTgpl (±4k lei).
CTgpl va fi un backup excelent și în condiții extreme, sub -25°C. Hyundai poate porni/opri CTgpl, similar unui termostat.
O alegere grea pentru utilizator: CTgpl poate înlocui boilerul cu pompă de căldură proprie sau boilerul cu serpentină legat cu PdC (cca 10k lei materiale, montaj). Astfel, CTgpl va juca 2 roluri: preparare apă caldă și backup pentru încălzire pe ger.
Cu un UPS = ±100€/500VA, scăpăm și de banii pe antigel pentru PdC monobloc. CTgpl consumă 20..80W; de obicei cca 40W (pompa și ventilatorul).
PdC ° mică vs mare
Parcă rezistența electrică de backup ar fi un bau-bau. Majoritatea lumii e sfătuită să cumpere o PdC mai mare să nu consume rezistența de backup deloc, nici la -10°C, nici la -20°C. Însă, compresorul unei PdC mai mare evident că va consuma mai mult versus o PdC mai mică. Destul de probabil consumul compresorului unei PdC mai mici + rezistența câteva ore să fie mai mic versus o PdC mai mare fără rezistență în funcțiune.
Tabel cu diferențe consum compresor funcție de modele
Compresorul unei PdC de 12kW consumă cu 2,46kW (59kWh/zi) peste o PdC 6kW și cu 1,89kW (45kWh/zi) peste cea de 8kW.
O rezistență electrică de 3kW ar consuma 60kWh/20h, sau doar 6kWh dacă va merge 2h dimineața de pildă, dar se oprește; compresorul, în schimb, funcționează 24/7.
Nu e chiar aritmetica din tabel (consumuri maxime, ger, COP etc.), însă vă veți face o idee despre consumuri PdC mai mici + rezistență și doar compresorul PdC mai mari.
O PdC supradimensionată clar că va consuma mai mult când nu ger versus o PdC mai mică; în plus va avea multe porniri-opriri.
modele PdC kW | diferență consum electric pe oră kW | diferență energie în 10h kWh | diferență energie în 24h o zi kWh | diferență energie în 168h 1 săpt. kWh |
8-6 | 0,570 | 5,7 | 14 | 96 |
12-6 | 2,460 | 2,46 | 59 | 413 |
12-8 | 1,890 | 18,9 | 45 | 318 |
16-8 | 2,910 | 29,1 | 70 | 489 |
Dosar manuale și date tehnice Hyundai |
Pompe de căldură păreri tehnice aer-apă, sol-apă, apă-apă, aer-aer |
Pompă de căldură aer-apă preț explicat |
Preț calcul dimensionare PdC aer-apă |
Formular – Temă dimensionare PdC instalații existente. Nu e cazul celor cu proiect de IPAT, în proiect vom alege puterea pompei de căldură. |
Garanție & Top pățanii
Garanție = 2 ani.
0800410140 nr. unic/țară; trebuie sunat după montaj; un inginer de service va face PIF (hârtie de punere în funcțiune) cu preluarea garanției.
Exact cum spuneam despre CTgaz, proiectăm PdC aer-apă după manuale tehnice sau după suma interpretărilor a sute de ing. service?
Deși PdC-le & instalațiile deja funcționau impecabil de 4..8 săptămâni, fără nicio eroare a PdC, fără vreo eroare fluxostat, fără nici cea mai mică problemă a întregii instalații de IPAT, primim refuz de la inginerii de service. Mai jos e un top cu motive așa nu, date de ing.
Clic aici ↓ deschide Top pățanii
Vă rugăm, nu vă faceți griji, ulterior se va acorda garanția și în caz de pățanie. Le-am expus doar pentru a ști la ce să vă așteptați.
Puffer 200..300 l + pompă Grundfos 8 mCA + materiale + montaj = ±7k lei; De banii ăștia pot cumpăra 2 compresoare sau 2 plăci electronice în 2 ani de garanție.
Pățanie #1 butelie..eee
Refuz: Nu există butelie de egalizare a presiunilor (BEP), puffer, vas tampon. Exprimările inginerilor diferă, e ok.
Sibo: Vezi mai jos scheme fără butelie. Apropo, ce presiuni trebuie să egalizăm? Avem pe undeva 1 bar, altundeva 6 bari?
Pățanie #2 pompă suplimentară
Motiv: Pompa de circulație din PdC nu duce (dle)! Trebuie pompă adițională.
Sibo: Vezi #3.
Pățanie #3 țevi
Refuz: Țevile PPR32mm sunt prea subțiri, ca trestia; trebuie de min. PPR40, sau cupru 28mm. Bine, inginerul s-a exprimat DN interior 25mm; păi, ori e DN, ori e Dint.
Sibo: Obținem debite volumetrice de hidrofor: ±2m³/h=±34litri/min la case de peste 200m², fără nicio altă pompă externă și cu țevi PPR32, gata.
Pățanie #4 vas expansiune
Refuz: Nu există vas de expansiune.
Sibo: Toate Hyundai au deja vas de expansiune de 8 litri, pre-gonflat la 1 bar. Vezi mai jos VEî.
Pățanie #5 nord
Refuz: Unitate exterioară montată către miazănoapte, pericol de îngheț.
Sibo: Păi, la miazăzi e vară, e Miami acolo? În ianuarie sunt vreo 2 ore/zi de soare, măsurat în ultimii 30 de ani. PdC e în largul său și noaptea, și la -25°C. Prețul soarelui.
Pățanie #6 antigel
Refuz: Concentrația maximă de antigel e pentru -10°C.
Sibo: Ce fac cu PdC când va fi o pană de curent, iar afară -19°C? O bag în casă unde-i cald și bine? De fapt, care-i scopul antigelului la monobloc-e? V. Antigel în acest articol.
Brăduleț, PdC-uț drăguț,
Ninge peste tine,
Nici nu ai antigeluț,
Haide, hai în casa mea,
Unde-i cald și bine!
Pățanie #7 aerisitoare
Refuz: Trebuie aerisitoare automate pe segmentele de conducte în formă de liră (verticală, adaug eu).
Sibo: Noi încercăm ca o instalație să aibă țevi, țevi, țevi și cât mai puține armături, minim necesare, de fapt. Umplem perfect o instalație, folosindu-ne doar de aerisitoarele aflate în PdC și pe distribuitoarele de IPAT, robineții de umplere/golire, și filtrul Y de pe retur, chiar dacă ∃ tronsoane în formă de liră verticală.
Pățanie #8 anti vibrații
Refuz: Racorduri anti vibrante între PdC și țevi.
Sibo: De acord, știm că e recomandat ca orice echipament cu elemente în mișcare, sau conducte ce se vor dilata termic, să fie racordat flexibil, nu rigid, inclusiv și: CTgaz, unitate interioară PdC, boilere acm, rezervoare, pompe non în-linie (hidrofoare) șamd. Însă, n-ar fi obligatorii amortizoarele de vibrații/dilatări când vorbim de țevi de plastic PPR, care nu sunt total rigide ca țevile de oțel. Cu atât mai puțin când există forme de L, U ale țevilor de legătură cu PdC.
Garanție cu o precizare
De obicei, în procesul verbal de punere în funcțiune, inginerul de service va scrie o notă: dacă defecțiunea e din cauza lipsei pufferului, intervenția va fi plătită. Din octombrie 2020, încă n-avem feedback de la vreun client cu vreo defecțiune, 25.09.2023.
Date tehnice Hyundai
Dimensiuni, kg, freon
Dimensiuni Hyundai monobloc (doar unitate exterioară)
L = lungime, A = adâncime, H = înălțime
cod | kW | L mm | A mm | H mm | șuruburi l×a mm | kg net brut | R32 kg |
HYHC-V6W/ D2N8-BE30 | 6 mono | 1295 | 429 | 792 | 1020×370 | 103 126 | 1,40 |
HYHC-V8W/ D2N8-BE30 | 8 mono | 1385 | 526 | 945 | 1020×480 | 126 153 | 1,40 |
HYHC-V10W/ D2N8-BE30 | 10 mono | 1385 | 526 | 945 | 1020×480 | 126 153 | 1,40 |
HYHC-V12W/ D2N8-BE30 — HYHC-V12W/ D2RN8-BER30 | 12 mono — tri | 1385 | 526 | 945 | 1020×480 | 149 175 — 165 193 | 1,75 |
HYHC-V14W/ D2N8-BE30 — HYHC-V14W/ D2RN8-BER30 | 14 mono — tri | 1385 | 526 | 945 | 1020×480 | 149 175 — 165 193 | 1,75 |
HYHC-V16W/ D2N8-BE30 — HYHC-V16W/ D2RN8-BER30 | 16 mono — tri | 1385 | 526 | 945 | 1020×480 | 149 175 — 165 193 | 1,75 |
Dimensiuni Hyundai split unitate exterioară
cod | kW 230V 400V | L mm | A mm | H mm | șuruburi l×a mm | kg net brut | R32 kg |
HYHA-V6W /D2N8-B | 6 mono | 1008 | 426 | 712 | 663×375 | 58 64 | 1,50 |
HYHA-V8W /D2N8-B | 8 mono | 1118 | 523 | 865 | 656×456 | 77 88 | 1,65 |
HYHA-V10W /D2N8-B | 10 mono | 1118 | 523 | 865 | 656×456 | 77 88 | 1,65 |
HYHA-V12W /D2N8-B — HYHA-V12W /D2RN8-B | 12 mono — tri | 1118 | 523 | 865 | 656×456 | 96 110 — 112 125 | 1,84 |
HYHA-V14W /D2N8-B — HYHA-V14W /D2RN8-B | 14 mono — tri | 1118 | 523 | 865 | 656×456 | 96 110 — 112 125 | 1,84 |
HYHA-V16W /D2N8-B — HYHA-V16W /D2RN8-B | 16 mono — tri | 1118 | 523 | 865 | 656×456 | 96 110 — 112 125 | 1,84 |
Dimensiuni Hyundai split unitate interioară
cod | kW 230V 400V | L mm | A mm | H mm | kg net brut |
HYHB -A60 | 6 mono | 420 | 270 | 790 | 43 49 |
HYHB -A100 | 8 mono | 420 | 270 | 790 | 43 49 |
HYHB -A100 | 10 mono | 420 | 270 | 790 | 43 49 |
HYHB -A160 | 12 mono tri | 420 | 270 | 790 | 45 51 |
HYHB -A160 | 14 mono tri | 420 | 270 | 790 | 45 51 |
HYHB -A160 | 16 mono tri | 420 | 270 | 790 | 45 51 |
Racorduri apă, freon, condens
monobloc 6kW | 1” fe |
monobloc 8..16kW | 1¼” fe |
split unitate interioară A60, A100, A160 | 1” fe |
freon 6kW, mm cupru | 15,9 6,35 |
freon 8..16kW, mm cupru | 15,9 9,52 |
condens, mm port furtun | 32 |
Puteri kW Hyundai
A7 = 7°C temperatură aer
W35 = 35°C temperatură apă (agent termic)
Δt = 5°C, tur-retur
RH 85% = umiditate relativă
Condițiile de mai sus = denumiri comerciale PdC: 6 kW, 8 kW etc.
① denumire comercială
② putere max fără rezistență electrică la A-2W30
③ putere max fără rezistență electrică la A-15W35
④ putere min la A15W25; ideal ar fi să coboare sub 2 kW, chiar sub 1 kW.
① kW 7/35 | ② kW -2/30 | ③ kW -15/35 | ④ kW +15/25 |
6 mnb | 6,39 +3 | 4,00 +3 | 2,81 nu ok |
6 split | 6,39 +3 | 4,00 +3 | 2,81 |
8 mnb | 7,98 +3 | 6,11 +3 | 3,86 prea mare |
8 split | 7,98 +3 | 6,11 +3 | 3,86 |
10 mnb | 9,16 +3 | 6,43 +3 | 4,48 prea mare |
10 split | 9,16 +3 | 6,43 +3 | 4,48 |
12 mnb | 11,62 +3 | 8,86 +3 | 5,93 mult |
12 split | 11,62 +3 | 8,86 +3 | 5,93 |
14 mnb | 13,50 +3 | 9,57 +3 | 6,01 mult |
14 split | 13,50 +3 | 9,57 +3 | 6,01 |
16 mnb | 14,54 +3 | 10,70 +3 | 7,40 enorm |
16 split | 14,54 +3 | 10,70 +3 | 7,40 |
Interesant! Nu e vorba de raport de modulare putere termică dezvoltată, ci de plaja de puteri termice (care depind foarte mult de temperaturi aer și apă). Vezi mai jos raportul de modulare putere electrică absorbită (plătită). Considerăm Hyundai 6kW.
- Pmin = 1,08kW la -25°C afară și 45°C în apă
- Pmax = 7,78kW la +15°C aer și 40°C apă (nu e vorba de raport 1:7)
- COP min..max = 1,0..14,4 (nu e vorba de raport de modulare de 1:14)
COP Hyundai
COP Hyundai 6 kW în funcție de temperaturi aer și apă
COP | temp. aer | temp. apă |
1,98 | -15°C | 40°C |
2,43 | -15°C | 35°C |
4,42 | -1,0°C Cluj-N. iarna 3 luni | 30°C medie clienți sibo |
4,60 | +0,5°C București iarna 3 luni | 30°C medie clienți sibo |
6,88 | +10,5°C Cluj-N. toamna primăvara 6 luni | 25°C medie sibo |
7,07 | +12,2 București toamna primăvara 6 luni | 25°C medie sibo |
la temperaturi mici ale apei
Adaptare meteo = funcționare continuă, uniformă = cele mai joase temperaturi ale apei = COP-urile cele mai mari.
Atenție! COP-ul depinde foarte mult de temperatura apei. Cu termostate on/off și grupuri de amestec trebuie ca temperatura apei să fie mult mai mare. Exemple de COP-uri mici versus cele de mai sus:
COP | temp. aer | temp. apă |
1,05 vs 2,43 | -15°C | 60°C |
1,86 vs 4,42 | -1,0°C Cluj-N. iarna 3 luni | 60°C |
2,02 vs 4,60 | +0,5°C București iarna 3 luni | 60°C |
2,60 vs 6,88 | +10,5°C Cluj-N. toamna primăvara 6 luni | 60°C |
2,62 vs 7,07 | +12,2°C București toamna primăvara 6 luni | 60°C |
la temperaturi mari ale apei
După cum reiese din comparația de mai sus, nu e de mirare că unii au facturi de 2,5 ori mai mari față de cei care folosesc adaptarea meteo. Facturi și mai mari (3..4×) dacă există automatizare on/off + o pompă de căldură supradimensionată 12..16 kW în loc de 6..8 kW = randament de exploatare extrem de slab toamna și primăvara.
Temperaturi prin România
Sursă temperaturi = Microsoft Meteo
Ianuarie = cel mai frig
°C | Oraș |
+1,5 | Constanța |
+0,5 | Giurgiu |
-0,0 | Craiova Timișoara |
-0,5 | Arad Buzău București Deva Tulcea |
-1,0 | Ploiești Râmnicu Vâlcea |
-1,5 | Oradea |
-2,0 | Brașov Cluj-N. Iași Pitești Târgoviște |
-2,5 | Alba Iulia Baia Mare |
-4,0 | Tg Neamț |
-4,5 | Suceava Tg Mureș |
-7,0 | Miercurea -Ciuc |
pe ultimii 30 de ani
ianuarie
Iarna (3 luni)
°C | Oraș |
+2,7 | Constanța |
+1,8 | Giurgiu |
+1,2 | Craiova |
+1,0 | Arad Timișoara |
+0,8 | Tulcea |
+0,5 | Buzău București Deva |
+0,3 | Râmnicu Vâlcea |
+0,2 | Ploiești |
-0,3 | Oradea |
-0,8 | Iași Pitești Târgoviște |
-1,0 | Cluj-N. |
-1,3 | Baia Mare Brașov |
-1,2 | Alba Iulia |
-3,2 | Tg Neamț |
-3,3 | Suceava Tg Mureș |
-6,0 | Miercurea -Ciuc |
pe ultimii 30 de ani
dec.+ian.+febr.
Toamna + primăvara (6 luni)
°C | Oraș |
13,3 | Giurgiu |
12,8 | Craiova |
12,7 | Constanța |
12,3 | Timișoara |
12,2 | București |
12,1 | Tulcea |
11,9 | Buzău Oradea |
11,8 | Arad |
11,7 | Deva |
11,6 | Râmnicu Vâlcea |
11,4 | Ploiești |
11,1 | Iași |
11,2 | Pitești |
10,8 | Târgoviște |
10,5 | Cluj-N. |
10,2 | Alba Iulia |
9,7 | Baia Mare |
9,6 | Brașov |
9,0 | Tg Mureș |
8,8 | Tg Neamț |
8,5 | Suceava |
5,9 | Miercurea -Ciuc |
pe ultimii 30 de ani
sept.+oct.+noi.+mar.+apr.+mai
Zgomot Hyundai
Degivrare
Orificiu de scurgere
Antigel
Montaj ° hidraulice
Scheme fără puffer/butelie
În manualul de instalare, Hyundai propune câteva scheme hidraulice tipice.
În manual, scrie foarte clar: Exemplele sunt doar cu titlu orientativ.
Dacă folosesc Hyundai-ul doar pentru răcire vara și apă caldă menajeră, ce mă fac fără puffer!?
Boilerul, oricum, se leagă direct cu Hyundai-ul, înaintea indispensabilului puffer.
Deci: pufferul este un element opțional, nu obligatoriu. Depinde de configurația hidraulică, ce tip de instalații alimentează cu agent termic Hyundai-ul.
Pufferul ar fi necesar ca să existe un volum minim de apă permanent vehiculat pentru descărcare termică la degivrare. Pufferul (și/sau butelia de egalizare) nu sunt obligatorii când nu există actuatoare pe buclele de IPAT, sau robineți termostatați pe calorifere.
Fabricanții le propun să nu apară nicio surpriză, majoritatea lumii folosește 10 termostate + 30 de actuatoare pe întreaga instalație de IPAT.
Un fel de super-precauție, ca: pune conținutul conservei în tigaie, nu conserva!, știți cazul.
Vă rog, citiți cu atenție și textul de sub imagini.
Cea mai simplă și eficientă schemă hidraulică de încălzire în pardoseală cu pompă de căldură aer-apă monobloc: fără butelie, fără puffer, fără pompe externe, fără GPA; cu adaptare meteo (senzor de exterior) = propunerea sibotherm.
Field supplied înseamnă că automatizarea pompei de căldură ar putea comanda (există contacte electrice) și pompa de circulație opțională (nu obligatorie) nr. 9 în desen.
În desen, 9 = circuit direct (fără amestec) de încălzire/răcire
Circuitul direct (adică, fără vană cu 3 căi de amestec, V3C) poate fi cu calorifere și/sau ventiloconvectoare și/sau încălzire în pardoseală.
Scheme cu butelie/puffer
În manual, scrie foarte clar: Exemplele sunt doar cu titlu orientativ.
În schema de mai sus observăm:
- sursă auxiliară de căldură;
- vană 3 căi deviație pentru boiler;
- mini-puffer;
- vas de expansiune suplimentar/încălzire;
- pompă IPAT, dar fără amestec (nu GPA); pompa putea fi montată pe retur;
- boiler cu 2 serpentine;
- sistem solar splitat, cu pompă;
- pompă recirculare apă caldă menajeră (acm);
Circuitul direct (adică, fără vană cu 3 căi de amestec) poate fi cu calorifere și/sau ventiloconvectoare și/sau încălzire în pardoseală.
Observație importantă pt. schema de mai sus!
Dpmdv o schemă foarte deșteaptă când se folosește puffer. De ce? Pentru că turul spre consumatori nu merge amestecat prin puffer (cu temperatură mai mică decât cea dată de PdC), ocolește pufferul, ceea ce înseamnă un control perfect pentru temperatura apei către instalația de încălzire/răcire. Când debitul volumetric (l/min) spre instalație este egal sau mai mic cu cel dat de pompa de căldură, turul spre consumatori nu trage și din puffer, ci îl ocolește.
Ce rol joacă pufferul în schema asta?
Când se închid o parte (sau toate) din actuatoare/capi termostatici/electroventile, debitul spre instalație devine mai mic (sau zero). Așa că: surplusul de debit (tot debitul) dat de pompa de căldură va (re)circula prin puffer.
Când se va produce amestec?
Când debitul volumetric spre instalație este mai mare decât cel dat de PdC:
a) pompa de circulație din PdC (oprită) stă;
b) pompa/ele de circulație externă/e este/sunt supra-dimensionată/e; lucru ce ar trebui evitat de către proiectant sau inginerul de service (punere în funcțiune). Exemplu: PdC face 55..65°C (eficiență proastă/cea mai proastă), iar spre instalație pleacă doar 30°C (amestec cu returul consumatorilor prin puffer).
Confort termic neatins?
În cazul caloriferelor, chiar dacă eficiența PdC ar fi proastă/cea mai proastă, un tur prea rece 30..40°C chiar ar putea să nu asigure confortul termic din casă.
Funcționarea optimă?
PdC să facă 28°C de pildă, iar spre consumatori (IPAT) să fie aceleași 28°C.
În schema de mai sus, turul către consumatori trece obligatoriu prin puffer; deci, întotdeauna turul instalației va fi amestecat, mai rece față de cel dat de PdC. Într-adevăr, turul prin serpentina boilerului va avea temperatura dată de PdC, fără amestec; e logic: vana cu 3 căi să fie înaintea pufferului (amonte).
Volumul-minim
Este necesară folosirea pufferului/buteliei de egalizare?
Pufferul/butelia nu sunt obligatorii; însă, în funcție de automatizarea aplicată (electrică și/sau mecanică) pe instalația termică și configurația hidraulică ar putea fi necesare/indispensabile.
PdC au nevoie de un volum-minim de apă liber, permanent vehiculat 24/7, niciodată blocat de robineți de separare manuali sau electroventile; nici de actuatoare sau capi termostatați (calorifere, ventiloconvectoare șamd).
De ce volum-minim?
Imagine decupată din manualul de instalare Hyundai monobloc.
Toate manualele (indiferent de marcă) au traduceri destul de proaste. Așa că, textul marcat mai sus ar trebui să sune așa: Dacă pe fiecare buclă există actuator comandat de termostat, la un moment dat ar putea fi închise toate circuitele; însă, în orice situație, trebuie să existe acel volum-minim recirculat prin PdC.
Volumul-minim de agent termic/apă este necesar pentru:
- degivrare (dezghețare) – descărcare energie termică freon în apa recirculată (degivrare = topire zăpadă prea-multă pe aripioarele schimbătorului aer-freon); poate fi compromis aparatul dacă nu există acel volum-minim recirculat; și
- debit minim cerut de fluxostat; pot apărea erori de debit insuficient (E8/controller Hyundai), erori care trebuie rezolvate manual (de către om); nu din buton de reset. Cu un volum prea mic, ar putea fi asigurat debitul, dar viteza apei prin fluxostat ar putea fi prea mare = iar eroare debit.
Cum evităm butelia, pufferul?
Pentru asigurarea acestui volum-minim, implicit evitarea folosirii pufferului/buteliei, este obligatoriu ca:
a1) actuatoare – majoritatea circuitelor (buclelor) de încălzire în pardoseală să nu aibă actuatoare; și
a2) amestec – să nu existe vană de amestec/GPA; sau
b) capi termostatați – majoritatea caloriferelor (ventiloconvectoarelor) să nu aibă robineți cu cap termostatic; sau
c) parte din instalație să fie non-obturată – se calculează volumul unei părți din instalație care să fie fără actuatoare/capi termostatați/electroventile/amestec = închidere automată sau manuală; volum care să fie mai mare decât cel minim impus (v. manualul tehnic PdC).
Grup pompare amestec (GPA)
Atenție! GPA-urile sau electrovanele cu 3 căi de amestec (V3C) pot închide total circulația agentului termic prin pompa de căldură.
Clienții noștri (sibotherm) cu PdC aer-apă în instalația de IPAT nu au niciun GPA, nicio V3C. Dacă există GPA/V3C, cel puțin o parte din instalație trebuie să fie fără GPA/V3C, de pildă etajul, cu condiția ca etajul să conțină volumul minim impus.
Un alt dezavantaj al GPA-ului: când robinetul termostatat atinge temperatura reglată, de pildă 45°C, închide total turul ce vine de la PdC și doar recirculă apa prin bucle în sistem închis: distribuitor – bucle – colector – distribuitor-iar. Idem când se folosește o vană de amestec cu 3 căi (termostatată sau cu servomotor). Chiar dacă GPA/V3C ar închide doar parțial accesul de la sursă, rămâne riscul ca volumul de apă recirculat prin PdC să fie sub cel minim necesar.
GPA dat jos
Mda, știu, bani aruncați. Dar, pentru eficiență & evitare puffer/butelie = dat/e jos obligat-forțat.
Poate fi racord de 1” (fără reducere de diametru), dar și de 3/4” ar fi ok.
- niplu redus 1×¾”: 2 buc/robineți distribuitor fi;
- olandez alamă ¾” ie: 2 buc/tur+retur distribuție; are piulița de 1” fi, aruncăm racordul-redus;
- racord inox ¾” ii (nu trebuie racord de 1”); dacă magazinul are doar racord ie (filete interior-exterior), niplul de mai sus devine reducție 1×¾” ei.
Racord inox DN¾”=DN20mm are diametrul interior 23,7mm.
PPR32×4,4mm are diametrul interior de 32-8,8=23,2mm.
PEX26×3,0mm are D.int 26-6=20mm.
PEX25×3,5mm are D.int=18mm (cel mai mic).
Racord inox = optim = fără coturi = curgere laminară = fără pierderi de presiune locale = cam scump, dar comod de montat în locul ăla strâmt; descurajăm, dar se poate folosi și țeava din distribuție. PPR vs PEX.
Atenție! Nu folosiți racord flexibil de gaz (cel galben), este PN0,5bari versus PN8..10bari racordurile de inox.
Convingere fără a da jos GPA-ul/urile
Pune toate termostatele pe maxim (sau date jos toate actuatoarele), capul termostatat GPA pe maxim 60..65°C/sau dat jos, scoate din priză pompa de circulație a GPA-ului ⇒ nu mai face amestec = temperatura dată de sursa de căldură intră direct în buclele de încălzire în pardoseală. Setează temperatura apei pe 40..45°, așteaptă 1..2 ore. Cum e returul buclelor, cald?
Mă aștept să nu crezi că ar merge căldura cu pompa GPA oprită; fă, totuși, efortul ăsta timp de câteva ore, cu atenție însă, să nu supraîncălzești podeaua.
Da, unii au (și) butelie de amestec. Problema hidraulică = niciun control pe debitele care intră și ies, implicit pe temperaturi. Trebuie să știi ceva hidraulică să poți controla din obturare robineți. Eu însumi am emoții, marele expert.
Știm de blamările de pe Facebook; clienții ne spun una-alta din ce găsesc pe net: flexibilele nasoale din inox, PPR-ul e nașpa, cică vorbim aiurea că doar pompa dintr-o CTgaz 24kW încălzește o casă de 450m² șamd. Of, câte am auzit pe viu de-a lungul anilor, și-acum de pe net! Nici măcar nu facem profile false să ne băgăm în seamă pe diverse grupuri.
Bun. Problema cu pierderile de sarcină (presiune) = curgerea turbionară (au auzit grupurile Facebook de ea?); de obicei, pierderile locale. Astea au loc în coturi, teuri (fitinguri, armături). În acele flexibile gofrate curgerea e laminară, cu pierderi numai liniare, deloc locale. Oricum, cât pot pierde liniar pe un tronson de 50cm? În plus, diametrul interior e mai mare, 23,7mm versus PEX26×3mm cu diametrul interior de 26-6=20mm, sau PE-Xa 25×3,5mm cu Dint=18mm. Of, ce să spun de pierderile locale imense din coturile de 90° pentru PEX sertizare (chiar manșon alunecător)!?
Butelie/puffer obligatoriu, NCSF!
NCSF = n-ai ce să-i faci
În caz contrar (actuatoare pe majoritatea buclelor și/sau capi pe majoritatea caloriferelor și/sau electroventile și/sau GPA/V3C), se impune folosirea unui puffer/butelie de amestec care să asigure volumul-minim. Pufferul (butelia) se interpune între PdC și instalația de încălzire (î.p sau calorifere); va fi nevoie de pompă/e de circulație suplimentară/e.
De ce fără butelie/puffer?
Descurajăm folosirea buteliei/pufferului din motive de eficiență și confort:
a) cu amestec, temperatura de tur PdC-puffer va trebui să fie mai mare/cea mai mare = eficiență mult scăzută (COP foarte mic/cel mai mic);
b) amestec = pierderea controlului temperaturii agentului termic spre consumatori (COP scăzut, confort scăzut);
c) consum crescut (inutil) de curent electric cu pompele de circulație externe;
d) pierderi de energie prin peretele pufferului/buteliei; deși sunt izolate termic, pierderile au loc;
e) nici cel mai bun inginer de hidraulică n-ar putea echilibra perfect debitele volumetrice: 1) al PdC să fie egal cu 2) cel al consumatorilor. Motiv pentru care (cred eu) cei de la Midea (Hyundai) nu mai permit setare pe turație fixă a pompei de circulație decât varianta cu turație variabilă (modulană) Δt 5°C.
Industrie versus casă de om
Bine, pentru clădiri de birouri, hoteluri, săli de sport etc., instalațiile pot fi mult, mult mai complexe (cu n regimuri de temperatură și presiune – IPAT, calorifere, aeroterme, ventiloconvectoare, perdele de aer șamd), cu mai multe surse de căldură (gaz, lemn); însă, pentru case de locuit nu ar fi cazul.
Vezi când este utilă/necesară folosirea buteliei de egalizare (amestec / rupere de pantă/presiune).
Cât e volumul-minim?
Depinde de marca/modelul pompei de căldură. Indiferent de model/putere, frecvent volumul-minim recomandat/impus = 25..60 litri. Consultați manualul tehnic al modelului de PdC a dvs!
Volum instalație vs volum butelie
PdC Hyundai pretinde un volum minim al instalației de 40 litri, exclusiv apa inertă (din PdC, vas expansiune extern, sursă adițională de căldură AHS etc.); nu e vorba de volumul pufferului / buteliei de echilibrare / vasului tampon.
Hyundai:
° 25 l pentru puteri de 4..10 kW;
° 40 l pentru puteri de 12..16 kW.
De pildă: Chofu pretinde minim 30 l / toate modelele; Ariston de la 25 la 55 l.
Volum apă liber: circulă permanent
Conținut de apă ce se consideră pentru calculul volumului-minim.
- țevi de distribuție fără electroventile;
- țevi-registre de încălzire în pardoseală fără actuatoare;
- distribuitoare fără GPA/V3C;
- robineți, filtre, (orice armături prin care circulă apa, fără servomotoare);
- calorifere (ori de care), ventiloconvectoare, aeroterme de tavan/perete fără capi termostatici etc.
- pompe de circulație externe pe circuite fără amestec, fără electrovane;
- kituri hidraulice cu rezistență de backup, alte surse de căldură legate în serie;
- butelii de egalizare;
- puffere (orice acumulare dar prin care apa circulă liber).
Volum apă blocat: stă uneori/mereu
Conținut de apă desconsiderat pentru calculul volumului-minim.
- vase de expansiune externe;
- vase de aerisire; supape de siguranță;
- țevi de golire, aerisire, de bypass, cu sens dublu;
- orice acumulare, sau țevi, elemente hidraulice unde apa e statică, nu circulă;
- orice parte din instalație sau consumator care va fi închis/ă manual cu robineți, sau automat cu servomotoare, actuatoare, capi termostatați;
- volumul conținut de PdC însăși:
– schimbător freon-apă,
– vas de expansiune,
– rezervor rezistență electrică,
– țevi,
– fluxostat, supapă de presiune, aerisitor șamd;
Conținut de apă Hyundai:
– cca 21 litri/modele 4..6 kW,
– cca 26 l/8..16 kW.
Volum ce trebuie considerat pentru calculul vasului de expansiune (VEÎ).
Volum instalație IPAT
În proiectele noastre, o aproximare grosolană ar fi: cam câți m² de IPAT = puțin mai mulți litri de apă în instalație (nu valabil când există pas de 10 cm peste tot).
O instalație cu cca 1000 m de țeavă PEX 17 mm conține ±170 l de apă, inclusiv apa din PdC.
Putem închide etajul/casă P+E?
Dacă închidem total etajul, manual sau automat, rezultă că ar (mai) fi aprox. 85 l pentru parter > volumul-minin = ok fără butelie/puffer.
Volum instalație calorifere
Un calorifer de tip 22/600/1000 mm are cca 5,5 l/apă. O instalație cu calorifere ce ar însuma cca 15..20 m are un volum de apă de cca 80..110 l + țevile de distribuție.
În acest caz, cca 7 m de calorifere de tip 22/600/xy mm ar trebui să fie fără capi termostatați = să existe un volum de apă liber, permanent recirculat.
Vas expansiune 8 l
Hyundai monobloc 4..16 kW, split unitate interioară 60/100/160 au vas de expansiune închis (VEÎ) de 8 litri. Acest volum poate fi (caz) suficient pentru încălzire în pardoseală cu ±460 litri conținut de apă. În cazul caloriferelor, volumul de expansiune necesar e mai mare; nu e cazul când sunt calculate pentru temperaturi joase ca IPAT
Dacă e nevoie de volum suplimentar (extern) de expansiune, vezi Calculator vas de expansiune încălziri.
Exemple de volume maxime de instalații acoperite de vasul de 8 litri din PdC, în funcție de:
– temperaturi: inițială (de umplere) Ti și finală (medie în funcționare) Tf;
– presiuni: inițială (umplere/pre-gonflare VEÎ) Pi și finală (supapă/e de siguranță) Pf.
V VEÎ litri | V inst litri | Ti °C | Tf °C | Pi bar | Pf bar |
8 | 460 | 15 | 45 | 1,0 | 3 |
8 | 250 | 15 | 60 | 1,0 | 3 |
8 | 180 | 10 | 60 | 1,5 | 3 |
V VEÎ litri | V inst litri | Ti °C | Tf °C | Pi bar | Pf bar |
8 | 400 | 15 | 45 | 1,0 | 3 |
8 | 230 | 15 | 60 | 1,0 | 3 |
8 | 160 | 10 | 60 | 1,5 | 3 |
Din tabele, reiese foarte clar cât de mult depinde volumul vasului de expansiune de temperaturi și de presiuni.
Atenție! Regonflarea poate fi doar 0,7..1 bari, nu 1,5 bari = pregonflare din fabrică!
VEÎ PdC + CT gaz
După scumpirea energiei, 2022, multă lume adaugă PdC aer-apă unei instalații existente cu calorifere și CT gaz.
Într-adevăr, o instalație cu calorifere funcționează la temperaturi mai înalte ⇒ ar trebui un volum mai mare pentru expansiune. Volumele vaselor de expansiune se pot aduna: 8 l din PdC + 8 l din CT gaz = 16 litri.
Pompa de circulație, t° min
Pompa este exagerat de mare: înălțime pompare 8,7 mCA la debit de 1 m³/h.
Pompa este modulantă (economică deci), 5..90 W, setată pe Δt=5°C, nemodificabil. Temperatura minimă a apei va putea fi: 24°/tur+19°/retur=21,5°C media. Sau, 20/15° în modul Vacanță departe.
Debite fluxostat
kW | m³/h | l/min |
4..6 | 0,4..1,25 | 6..21 |
8..10 | 0,4..2,10 | 6..35 |
12..16 | 0,6..3,00 | 10..50 |
poate apărea eroare de fluxostat,
E0 = de 3 ori E8
Montaj ° canal condens
Montaj ° electrice
NU facem, nu scoatem nicio punte electrică (șunt)!
NU umblăm la niciun micro-switch, nicio mufă, fișă!
Hyundai e gata de pus în priză. Toate au rezistență de 3kW.
Monobloc are cablu degivrare pe tăviță; spit nu are acest cablu, există 2 contacte în placă pentru legarea lui.
Cabluri IPAT de prevăzut
nr. | adjectiv | cablu | pentru | legare / obs. |
① | obligatoriu | 5⨯0,75 mm² | comandă PdC aer-apă | controller cu PdC monobloc sau unitate interioară split |
① | obligatoriu | 2⨯0,75 mm² | comandă CTgaz | termostat-cu-fir (BUS) cu CTgaz |
① | obligatoriu | 2⨯0,75 mm² | senzor temp. ext. CTgaz fără net | Nu pentru: °PdC (îl are din fabrică); °CTgaz cu citire pe net. |
② | probabil „nu strică” | 3⨯1,5 mm² poate fi 2⨯ | 230V în toate cutiile de distribuitor | actuatoare probabile, (viitoare) au nevoie de curent; comandate de termostate cu/fără fir |
③ | opțional în camere extrem de rar folosite | 4⨯0,75 mm² | comandă de câmp; nu către PdC/CTgaz | termostate-cu-fir și actuatoarele din cutii; doar pe câte un nivel, nu între etaje; sugerăm termostate fără fir, nu trebuie acest cablu |
③ | opțional descurajăm | 2⨯0,75 mm² | senzor de șapă | termostate cu/fără fir cu senzorul de șapă; se poate lăsa un copex 16mm; nu e cazul adaptării meteo |
④ | opțional descurajăm maxim | 2⨯0,75 mm² | comandă centralizată; toate termostatele din casă cu PdC/CTgaz | reglete-cu-fir cu PdC sau CTgaz; regletele BUS între ele apoi cu sursa; evităm total comenzile on/off, chiar smart ⇒ nu trebuie acest cablu |
Mai multe în pagina Asistență / Cabluri IPAT
Cabluri 230/400V, siguranțe
Pot fi mono sau multifilare, cum vrea electricianul.
Cabluri monobloc
Cabluri split unitate exterioară
Cabluri split unitate interioară
Monobloc → un singur cablu de alimentare; rezistența electrică e racordată în interiorul PdC din fabrică.
Split → câte un cablu + câte o siguranță pentru fiecare unitate, interioară și exterioară; cea interioară conține rezistența electrică.
Degivrare (230V)
Monobloc are din fabrică o bandă electrică pe tăviță. Split nu are banda, trebuie cumpărat cablu degivrare separat. Există situații când e nevoie de un cablu suplimentar și pentru monobloc.
V. dezghețare.
max, mx = maxim
model | cablu 3× mm² | sigu ranță max |
4 kW | 6 | 31A |
6 kW | 6 | 31A |
8 kW | 8 | 32A |
10 kW | 8 | 32A |
12 kW | 6..10 | 43A |
14 kW | mx10 | 43A |
16 kW | mx10 | 43A |
Conțin rez. el. 3 kW.
model | u. ext. cablu 3× mm² | u. int. cablu 3× mm² | u. ext. sigu ranță max | u. int. sigu ranță max |
4 kW | mx4 | mx4 | 18A | 18A |
6 kW | mx4 | mx4 | 18A | 18A |
8 kW | mx4 | mx4 | 19A | 18A |
10 kW | mx4 | mx4 | 19A | 18A |
12 kW | mx6 | mx4 | 30A | 18A |
14 kW | mx6 | mx4 | 30A | 18A |
16 kW | mx6 | mx4 | 30A | 18A |
Unitatea int. conține rez. el. 3 kW.
model | cablu 5× mm² | sigu ranță max |
12 kW | 4 | 27A |
14 kW | 4 | 27A |
16 kW | 4 | 27A |
Conțin rez. el. 3 kW.
model | u. ext. cablu 5× mm² 400V | u. int. cablu 3× mm² 230V | u. ext. sigu ranță max 400V | u. int. sigu ranță max 230V |
12 kW | mx2,5 | mx4 | 14A | 18A |
14 kW | mx2,5 | mx4 | 14A | 18A |
16 kW | mx2,5 | mx4 | 14A | 18A |
Controller ° cablu comandă
E2 = eroare fire legate greșit controller & PdC
Cabluri controller 5 fire
Controller și unitate monobloc sau unitate interioară split = cablu multifilar (lițat) 5⨯0,75mm², ca pentru un termostat obișnuit dar cu 5 fire, recomandat să fie ecranat/nu se prea găsește în magazine.
Tensiune minimă, maximă
Monofazate
220..240V normală
198..264V minimă..maximă
Trifazate
342..456 minimă..maximă
Controller ° amplasare & funcții
Controllerul vine la pachet cu PdC monobloc; sau în unitatea interioară PdC split/poate fi detașat. De aici se fac toate setările/comenzile + este și termostat OpenTherm/doar-comenzi, nu e TPI, learning, nici modulant.
Pot schimba oricând temperatura din casă doar umblând din telefon la temperatura apei, nu a aerului. Adaptarea meteo o face automat, pe telefon doar privesc.
Opțiunea 1 – de locuit 24/7
Adaptare meteo (senzorul extern dictează temperatura apei) ⇒ controllerul poate fi montat absolut oriunde în casă, la înălțimea umărului utilizatorului = comod pentru setări, sau la orice înălțime. Nu are cel mai tare design de 2024, parcă-i un panou vechi de alarmă. Oricum, setări de bază, citiri parametri, istoric ș.a. veți face de pe telefon. Dacă va fi folosit ca termometru, vezi mai jos.
Varianta optimă pentru IPAT/de locuit, dar și pentru calorifere (calo), ventiloconvectoare (VC).
Opțiunea 2 – birouri 10/24h
Opțiunea 1 + modul economic. Alegem: 1) o curbă mai joasă și 2) orarul, de pildă între orele 18.00-08.00. Când e IPAT o curbă mai jos e suficient, iar în cazul calo sau VC poate fi o curbă mult mai joasă față de cea de confort. Pentru case de locuit 24/7 cu IPAT sugerăm să nu folosiți deloc modul eco, cum ați fi tentați să-l activați pe noapte, 23.00-7.00, PdC va avea foarte mult de recuperat dimineața când e cel mai frig și umed afară, COP-ul cel mai prost din zi. Nici orarul invers 7.00-19.00, cât familia e plecată de acasă, afară e mai cald, implicit cerere de căldură mai mică, deci PdC va consuma mai puțin, COP foarte bun.
Opțiunea 3 – săli de nunți ?h/?z, pensiuni
Dacă, spre dezamăgirea noastră, veți folosi controllerul ca termostat on/off (temperatura aerului interior dă pornit/oprit) ⇒ va fi ferit de bătaia directă a razelor de soare, ferit de vreun firicel de aer rece/cald venit din exterior sau altă sursă de prin casă.
Variantă ok pentru săli de nunți, pensiuni cu VC, încălzire intermitentă, scurtă, orar neștiut.
Cabluri senzori ce nu le folosim
Cablu roșu cu senzor + senzor negru
Vin la-pachet cu PdC monobloc și split. Ar fi pentru boiler, butelie/puffer, zona 2; nu le folosim.
Consum minim/maxim PdC
Raport de modulare putere absorbită (consumată)
PdC kW | min W | max W | Raport min/ max |
4 | 260 | 2160 | 8,3 |
6 | 330 | 2700 | 8,2 |
8 | 370 | 3270 | 8,8 |
10 | 440 | 3300 | 7,5 |
12 | 540 | 5160 | 9,6 |
14 | 570 | 5380 | 9,4 |
16 | 610 | 6180 | 10,1 |
fără rez. el. Hyundai monobloc
Se adaugă rezistența electrică: +3kW
Consumurile pentru răcire sunt mai mici: și minime, și maxime.
Consum standby
Atenție orice PdC consumă și când stă!
(valori aproximative)
Off mod = 5..8 W * 24h * 30zile = 6 kWh/lună
Standby mod (sau oprită de termostat) = ±20 W = 15 kWh/lună
Dacă nu e folosită timp lung = decuplăm alimentarea.

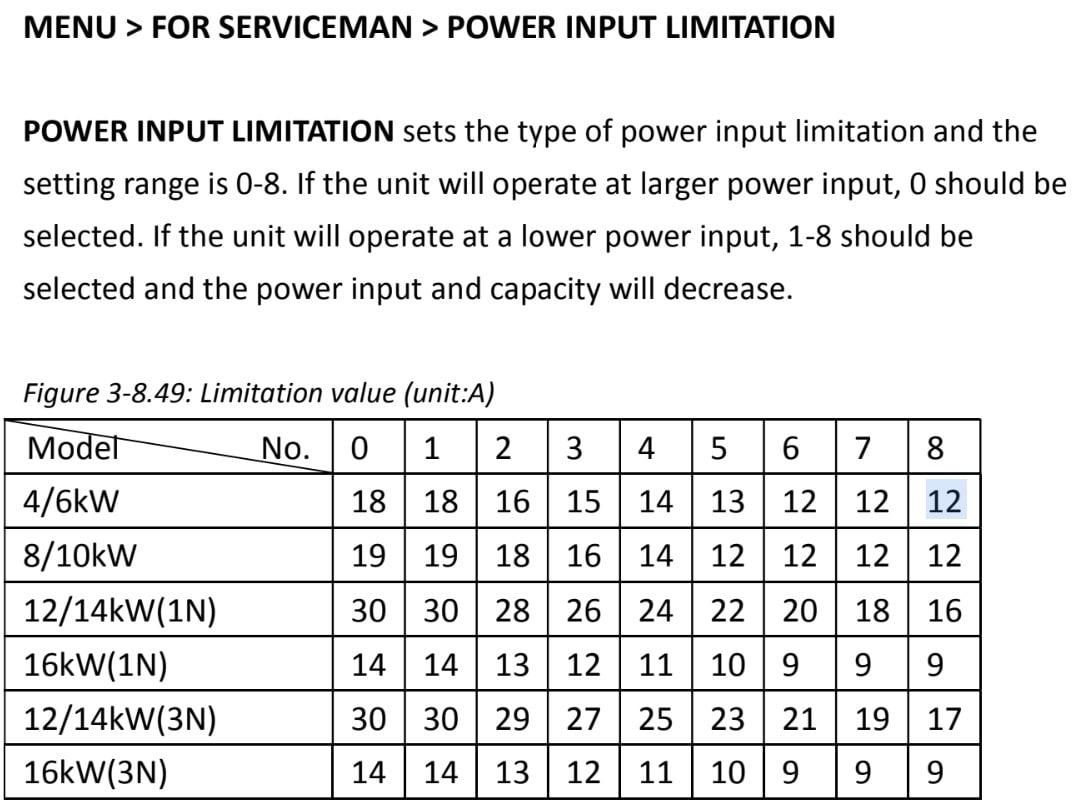

Limitare putere maximă amperi
Meniu/Pentru service/Limitare putere absorbită
0=din fabrică, 1 putere mai mare, 8=mai mică
Model↓ No.→ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
4/6kW | 18 | 18 | 16 | 15 | 14 | 13 | 12 | 12 | 12 |
8/10kW | 19 | 19 | 18 | 16 | 14 | 12 | 12 | 12 | 12 |
12/14kW(1N) | 30 | 30 | 28 | 26 | 24 | 22 | 20 | 18 | 16 |
16kW(1N) | 30 | 30 | 29 | 27 | 25 | 23 | 21 | 19 | 17 |
12/14kW(3N) | 14 | 14 | 13 | 12 | 11 | 10 | 9 | 9 | 9 |
16kW(3N) | 14 | 14 | 13 | 12 | 11 | 10 | 9 | 9 | 9 |
12A×230V×0,96 (factor de putere) = 2,65kW electric min
18A×230V×0,96 (factor de putere) = 3,98kW electric max
Atenție! Puterea termică minimă dezvoltată va fi în funcție de COP-ul din acel moment, adică în funcție de temperaturile: aer exterior și apă în instalație.
Am o PdC supradimensionată, mă ajută această limitare?
Nu. Este vorba de limitarea puterii electrice maxim absorbite; nu de limitarea puterii termice minime. Adică, pentru o PdC de 10..12..16 kW care se dovedește prea mare toamna și primăvara, această setare nu ajută deloc la puterea termică minimă.
La ce ajută limitarea asta?
Când puterea kW a branșamentului de curent electric e limitată (sau pe organizarea de șantier), ori siguranța electrică e limitată pe o valoare maximă, ori secțiunea unui cablu e prea mică etc. Probabil, rezistența electrică de backup va trebui dezactivată permanent.

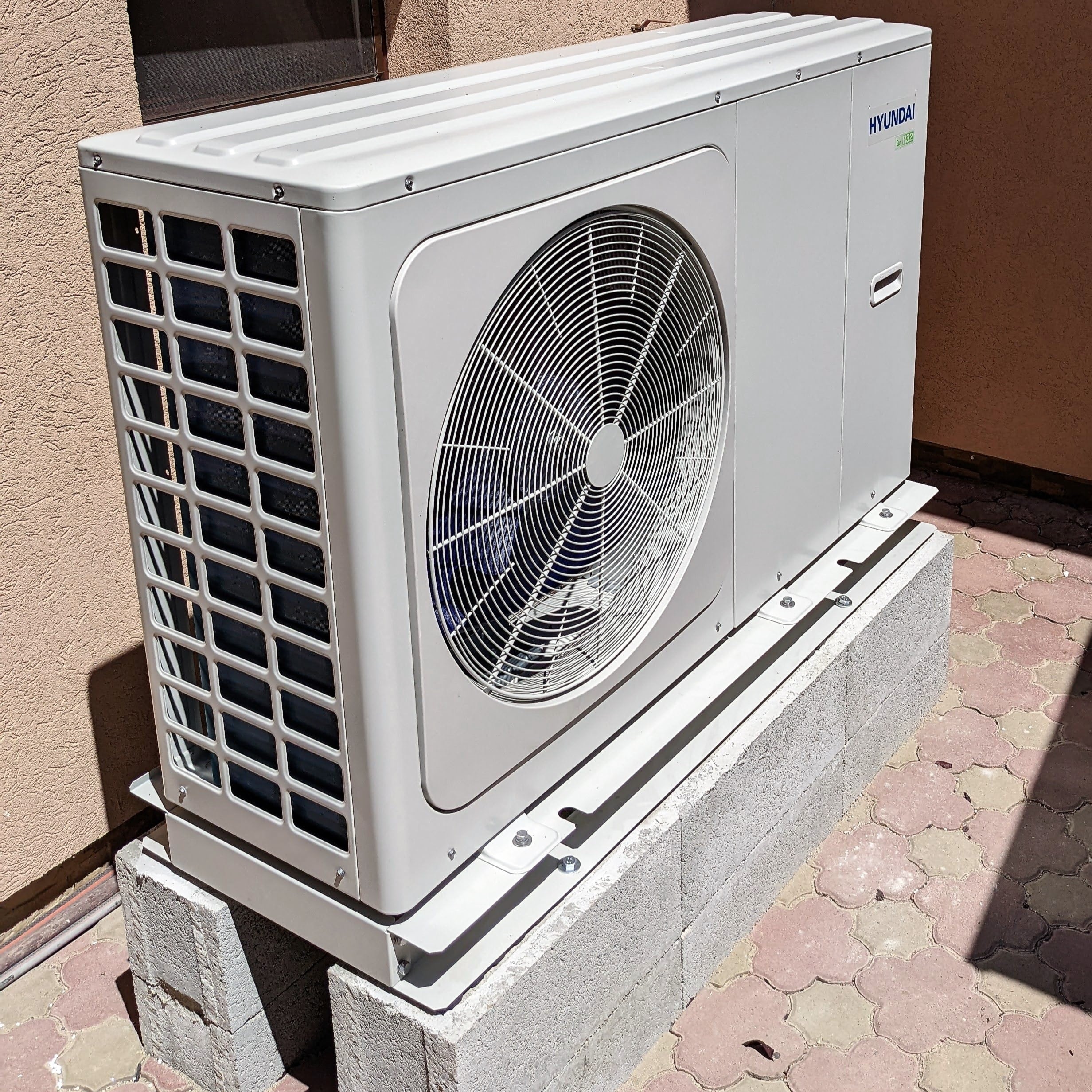

Montaj ° amplasare & suport
Unde montez pompa de căldură?
PdC poate fi montată oriunde afară sau înconjurată de 3 pereți și-o copertină (respect/distanțe minime), doar să nu vă deranjeze dimensiunile de gabarit și/sau estetic. Hyundai nu sună, poate fi pusă sub o fereastră de dormitor. Vezi și: Pompe de căldură – prețul soarelui, locului.
Distanțe minime, vânt, condens
0,3m = în spate, distanța minimă de la perete finit (decorativă); 0,3m = stânga; 0,6m = dreapta; 0,6m = deasupra; 2,0m = minim liber în fața PdC (partea cu ventilatorul). Distanțe și amplasare monobloc ° Distanțe și amplasare split |
Vânt Ventilatorul să aibă același sens cu vântul probabil. Între 2 ziduri unde există curenți de aer, PdC ar putea fi perpendiculară pe peretele casei, ventilatorul poate fi ajutat de acești curenți. Dacă vântul bate înspre peretele casei, PdC poate fi la 2..3 m de perete, ventilatorul refulează spre casă (v. linkuri m. sus). |
Copertină Nu e obligatorie, dar foarte binevenită. Poate fi un panou așezat deasupra, dar demontabil pentru intervenții. În zone cu vânt puternic, ar ajuta panouri laterale anti-vânt. |
Condens Racord canal interior sau exterior trebuie să existe în apropierea unității exterioare pentru condens. Racordul să aibă o pantă suficient de mare peste 30°, viteză mare; izolat termic. Dacă panta e mică (viteză mică a apei) folosim cablu degivrare elicoidal (panglică) pe racord. |
Poze montaj PdC
PdC și boilere cu PdC montate de noi
Aplicația WiFi pt. Hyundai
Atenție! Aplicația din codul QR de pe controller/manual Hyundai nu funcționează încă.
Aplicația ok | MSmartHome (by Midea) |
Nume WiFi în rețea | net_c3_0973 |
Parolă | 12345678 |
Dispozitiv în app | Încălzitor de apă pentru încălzire |
Pornire WiFi Hyundai | Meniu > Setare WLAN > Mod AP > Da ⇒ pictograma WiFi pâlpâie. |
Asociere | Atenție! Telefonul să fie foarte aproape de controllerul Hyundai. |
Setări
NU facem nicio punte electrică (șunt)!
NU umblăm la niciun micro-switch!
Hyundai e gata de pus în priză.
Pași pornire PdC Hyundai
Omul cumpără CTgaz, boiler electric, aer condiționat (AC) sau pompă de căldură aer-apă (PdC), se grăbește cu montarea (un instalator de pe olx) și pornirea, să se bucure cât mai rapid de banii pe care i-a dat. Așa că, le pornește numaidecât, înainte să apară inginerul de service cu preluarea garanției.
Trebuie atenție ca montajul să fie cel corect: hidraulic, electric; frigorific (43bari) pentru PdC split-ate; să fie amplasamentul și distanțele minime respectate. Mai jos vorbim de PdC Hyundai corect montată.
p a s | montajul și umplerea instalației, PdC sunt ok controllerul este ok legat cu PdC (atenție la litere!) Meniu/Pt. service/cod 234/ |
-2 | Toată instalația e deschisă, niciun robinet, circuit de IPAT închis. |
-1 | Demontăm tabla de deasupra (tavanul) unității monobloc, sau frontala unității interioare split, vedem un robinet de aerisire automat, deșurubăm căpăcelul de cel puțin jumate. |
0 | Fără să apăsăm vreun buton pe controller, alimentăm cu energie electrică PdC, așteptăm 2..3 ore (chiar 12h dacă permite timpul). |
1 | Pornim: setăm limba, data, ora. Dacă sărim pasul 2, se pot seta cu repornirea curentului electric; ori: Meniu/Pt. service/cod 234/Info service/Afișaj; sau: după legarea la wifi, se reglează automat. |
2 | E2 = eroare fire legate greșit controller cu PdC E4 = eroare senzor boiler acm Primim eroarea E4; scoatem prepararea de acm: Meniu/Pt. service/cod 234/1.1 Mod acm NU ⇒ eroarea pleacă Rămânem în meniul Pt. Service (nu dăm back/înapoi). |
3 | Pornim funcția 11.2 Aerisire, pompa de recirculare (la rece, fără funcționarea compresorului pe încălzire sau răcire): Meniu/Pt. service/cod 234/11 Test op./11.2 Aerisire (rămânem în acest ecran, fără back/înapoi; cu apăsare pe back ciclul se dezactivează) ⇒ se aud ceva clicuri în unitate PdC, după 1..2 minute pornește pompa de circulație: a)se aude cum foșnește apa prin unitate PdC și prin țevi; b)se aude doar motorul/rotorul pompei = un zumzet, nu și apa. De ce? În paletele pompei e doar aer, sau apă cu prea mult aer; pompa nu reușește să învârtă apa prin instalație; umplerea n-a fost cea ok. Rezolvări pentru b) b1) desfacem ușor olandeza de pe tur PdC, între timp umplem pe returul PdC (cu pompa de probe sau din rețeaua de apă rece). Atenție: robinetul tur PdC = închis! Strângem olandeza, deschidem robinet tur; încercăm iarăși pompa de circulație a PdC. b2) cu o pompă externă (sau pentru mașină de găurit ieftină), by-pass între tur-retur-ul unui distribuitor de IPAT, recirculăm; între timp, ciclul de Aerisire al PdC poate rămâne în funcțiune. Atenție: sensul pompei externe să fie același cu al pompei din PdC! Lăsăm așa până nu se mai aude (tare) apa prin sistem. Scoatem by-passul, observăm dacă pompa de circulație a PdC recirculă. b3) cei care adaugă PdC la CTgaz pot profita de pompa de circulație din CTgaz, pornesc încălzirea CTgaz (și vara). Ciclul de Aerisire se oprește doar manual. Nu există un interval valabil pentru toate instalațiile, lăsăm un 5..15..60+ min; oprim ciclul când nu mai sună așa puternic apa prin țevi. Ne întoarcem în meniul zero (principal). |
4 | Vă ținem pumnii să nu primiți erorile: E0 = a 3-a E8 înainte de pornirea compresorului E8 = eroare fluxostat, debit insuficient (extrem de rar, poate fi arsă siguranța plăcii electronice); poate fi E8 (și) din cauza unei pompe externe exagerat de mari, ar trebui setată pe turație minimă sau chiar oprită (cei cu puffer au obligatoriu altă/e pompă/e) Pornim compresorul pe încălzire sau răcire. Atenție: să dăm on, prima dată trebuie săgeată stânga să selectăm încălzirea/răcirea, apoi apăsăm on! ⇒ a)apare simbolul pompă circulație/jos mijloc ecran, apoi (±4min) simbolul compresor/jos stânga ecran b)eroare E0 ⇒ vezi pașii 3b1, 3b2, 3b3. Când observăm că elicea ventilatorului pornește scurt, se oprește imediat, deja ne așteptăm la eroarea asta enervantă. ⚠️Dacă apa are sub 12°C, va porni prima dată rezistența electrică de backup, apoi compresorul. |
g a t a | Ne putem pune la creație, la setări. Adăugăm setările zilele astea, 4..8 noiembrie. Oricum, dacă trecem de pașii ăștia, restul e floare la ureche. |
Pe clienții sibotherm cu proiect de IPAT sau de dimensionare PdC îi rugăm să ne sune oricând (înainte de pornire, în timpul funcționării) pentru pornire, setări.
Echilibrare hidra perfectă
Dacă am butelie/puffer și/sau IPAT cu pași negândiți de 5..10 cm peste tot, nu pierd vremea cu paragraful ăsta.
După pornirea PdC facem instantaneu echilibrarea hidraulică. ⚠️Este firesc să fie mai cald în încăperile unde va fi parchet, pași mai mici vs gresie.
Hyundai arată și debitul volumetric în m³/h, pe lângă cel termic în Wați. Cei care ar avea răbdare-eee pot profita de această info pentru a face echilibrarea hidraulică perfectă.
- Meniu/Pt. service/cod 234/11 Test op./11.2 Aerisire sau 11.3 Pompa de circulație în funcțiune. Fără să meargă încălzirea sau răcirea, că pompa de circulație va modula = vom vedea același debit.
- închid toate buclele, deschid doar una, citesc debitul Q1;
- închid bucla 1, deschid bucla 2, citesc Q2 etc. citesc debitul Qn;
- observ care Q e cel mai mic dintre cele n debite, Qmin;
- nu mă interesează să țin minte celelalte debite;
- re-deschid câte o buclă, obturez din debitmetru (hexagon negru/Purmo) să impun Qmin pe fiecare. Evident, bucla care avea Qmin rămâne deschisă 100%.
- gata; toate buclele au același debit volumetric, m³/h pe Hyundai, sau l/min pe bucle.
Dacă apare eroarea de fluxostat E0 = de 3 ori E8, las o buclă deschisă tot timpul, una mai scurtă.
Echilibrare termică
Se face numai după gresie/parchet pe jos, mai relevant = chiar după ce familia s-a mutat în noul castel, casă pardon.
Cu pașii calculați în proiectul nostru, destul de probabil să fie și echilibru termic. Însă, frecvent, unde am pus pas de 25 cm (limitare psihică, nu tehnică) cu nota supradimensionat, va trebui obturat mai mult, debit sub Qmin deci; de obicei în livingurile de 30..50 m², gresie. Unde ar fi mai rece, mai deschid dacă permite filetul; unde e mai cald = mai obturez 360°×1..x ture cu curaj că nu se face peșteră.
Este exclusă situația ca vreun client de-al nostru să nu aibă echilibrarea (reglarea) termică dorită, așa că insistați cu învârtitul debitmetrelor, sau ne sunați.
⚠️Atenție!
Mai rece/mai cald nu înseamnă citireade pe vreun termostat/termometru, ci confortul pe care-l simtsimplu.
10 termostate arată 14 temperaturi.
Despre afișarea debitului volumetric: un comentariu interesant.
Setări tabel
Setări sugerate
Setări răcire și încălzire PdC Hyundai tabele pe rapid. Sub tabelele astea găsiți explicațiile pe larg, apoi adaptarea meteo.
Intrare setări = Meniu/Pt. service/cod 234/mulți parametri
Atenție la parametrii 2.12 și 2.13!
Ventiloconvectoare = răcire cu temperatură joasă, până la 5°C;
Încălzire în pardoseală = răcire cu temperatură înaltă, peste 18°C.
Dacă alegeți ventiloconvectoare, să setați temperatura peste punctul de rouă (condens)!
1.1 | acm NU |
2.1 | răcire DA |
2.2 | 0,5h |
2.3 | 52°C |
2.4 | 10°C t.min aer afară |
2.5 | 2°C Δt apă |
2.6 | 1°C Δt aer în casă |
2.7 | 5 min repornire compresor |
2.8 | 16° (sibo) peste pct. rouă (condens) 5° (utilizator) răcire manuală forțată |
2.9 | idem 2.8 zona 2 |
2.10 | 35°C curba 9 |
2.11 | 25°C curba 9 |
2.12 | ventilo. pt. răcire forțată manuală sau curbe î.p. (utilizator) dacă e cazul |
2.13 | idem 2.12 zona 2 |
3.1 | încălzire DA |
3.2 | 0,5h |
3.3 | 21° |
3.4 | -25° |
3.5 | 2° |
3.6 | 1° |
3.7 | 5′ |
3.8 | 35° curba 9 |
3.9 | 25° curba 9 |
3.10 | -25° curba 9 |
3.11 | 17° curba 9 |
3.12 | IPAT (FLH) |
3.13 | FLH |
3.14 | 0,5′ |
4.1 | 29° |
4.2 | 17° |
5.1 | DA |
5.2 | NU |
5.3 | NU |
6.1 | NU |
7.1 | 2° |
7.2 | 60′ |
7.3 | 0° |
7.4 | 2° |
7.5 | 15′ |
7.6 | 0° |
7.7 | 0 |
7.8 | 0 |
7.9 | 0 |
7.10 | 0 |
8.1 | 20° |
8.2 | 20° |
T4 aer afară, T4 aer în casă ️T1 temp. apă, adaptare meteo ⚡rezistență electrică, altă sursă gaz/el. C cooling/răcire, H heating/încălzire Manuale controller setări / montaj PdC are soft pentru anti îngheț, pornește compresorul și/sau rezistența electrică și/sau CTgaz dacă ∃, nu trebuie setat nimic în plus (nici nu are setări); să fie alimentată cu curent, chiar standby, să nu aibă erori. Deci, nu va îngheța nici apa din instalația sanitară. Meniu/Pt. service/cod 234/parametri ↓ |
1.xy acm O dezactivăm, nu setăm nimic, nimic. Boilerele cu PdC learning învață singure cum folosește familia acm. |
2.xy❄️răcire similar cu încălzirea, invers |
3.1♨️încălzire |
3.2⌛t_T4_FRESH_H 0,5 ore Actualizare curbă meteo. |
3.3 T4HMAX 21°C afară în funcție de confort Mai cald ⇒ PdC se oprește singură din încălzire, fără intervenția niciunui termostat. |
3.4 T4HMIN -25°C afară; Atenție când ∃ CTgaz! Vezi 7.6. Dacă vor fi câteva zile continuate sub -25°C va fi nevoie, probabil, de calorifere, aeroterme electrice. Vezi 3.9. COP Cei cu CTgaz+PdC ar trebui să observe COP-ul la diferite temperaturi ext., apoi setează 3.4 = -4°C, +2°C, sau chiar +7°C. Raport preț lei/kWh curent : gaz = 1,3 : 0,31 = 4,2; când COP-ul e sub, ar trebui pornită CTgaz, oprită PdC. ⚠️NU adăugăm la CTgaz o PdC de 24kW, ci una mică-mică, 4..6kW: PdC va fi folosită când are COP-uri foarte mari, implicit puteri mari! Știm, casa e cea mai mare din oraș, dar nu trebuie și cea mai mare PdC din județ. Altă discuție dacă PdC va face și răcire. |
3.5️ dT1SH 2°C apă 2..10°C 3.5 = histerezis ±T.setat.apă (tur/retur) PdC oprește/repornește (cam complicat) De ex.: T.setat.apă 28° (manual sau curbă) și 3.5=2 ⇒ PdC se va opri peste 30°C/tur; pompa de circulație merge, T.tur și T.retur devin aprox. egale (fără Δt5°C, deși pompa e probabil pe turația minimă); cu timpul T.apă scade sub 26°/retur ⇒ PdC repornește. Aproximativ, comportament observat în realitate. Optim = când nu este atins histerezisul de ±2° în apă, iar PdC poate coborî puterea la exact cererea de căldură a casei în timp real. Evident, la case de ±200m², un Hyundai de 12..16kW cu Pmin=7..8kW va avea porniri/opriri foarte scurte, foarte dese dar confortul și facturile cele mai ok; se poate încerca un histerezis mai mare, confort ↓, facturi ↑, dar cu viață mai lungă a PdC. În manual scrie: ⚠️Doar când 5.2 TEMP. CAM.=DA, însă în realitate contează această setare; cu 3.5=3, compresorul se oprește la peste 28+3=31°C. |
3.6 dTSH 1°C aer int. 1..10°C nu pentru îp, nu setăm; util pentru ventilo & calo 3.6 = temp. setată aer – reală actuală aer = TS – Ta; ⚠️Doar când 5.2 TEMP. CAM.=DA! PdC se oprește anticipat, înainte cu (val. 3.6)°C, când termostatul Hyundai (nu extern) simte 22-1°C, de pildă. Cam așa funcționează termostatele learning, în plus: țin minte cu cât timp, cu câte grade înainte să dea on/off, cele cu net consideră și temp. de afară. Reglarea 3.6 e mult mai utilă decât faptul când omul știe că termostatul setat pe 22°C oprește la 22,5°C, dar temperatura în casă urcă la 24°C; ar putea seta termostatul pe 20°C, însă soția se plânge că în casă temperatura coboară uneori sub 19°C. Așa că, setarea 3.6 ajută la oprirea anticipată a încălzirii, TS-Ta, dar repornește imediat ce temp. din casă scade sub temp. setată pe termostat, când Ta<TS. ⚠️Termostatele externe dau direct on/off, nu informații către PdC despre temperatura din casă; dacă vor fi TPI, learning, își fac ele propriile calcule, nu comunică cu softul Hyundai. |
3.7⌛t_INTERVAL_H 5min = așteptare re-pornire compresor PdC încălzire (protejare). Valoare mică = porniri dese = viață mai scurtă PdC. De pildă, Termocasa recomandă chiar 2h. Se pare că (by Midea) Hyundai a reușit să scurteze extrem de mult acest interval. |
3.8→3.11 = curba meteo nr. 9 3.8️T1SETH1 35°C apă max (cu 3.10) În proiectul de IPAT găsiți temperaturile de calcul ale agentului termic. Chiar dacă temp. ext. de calcul e -21..-12°C, nu -25°, încercați valoarea din proiect prima dată. Adică: 3.8 cu 3.10 = temp. calcul apă/proiect (de ex. 37° în apă) la -25° afară. Temp. de calcul/proiect se găsește în documentele 2c și 2c.p. Deși pare mic necesarul de căldură în proiectele noastre, e supra-dimensionat versus real (feedback clienți). Dacă e prea cald în casă iarna, putem mici valoarea = coborâm panta curbei meteo. Invers, prea rece în casă = mărim temp. apei. |
3.10 T4H1 -25°C afară ger 3.10 cu 3.8 = la -25° afară, temp. tur va fi 35°, retur 30° (Δt5°) Dacă setăm -10°C, curba meteo devine mai caldă (mai scump); însă sub -10°C va fi temp. constantă/tur egală cu 3.8 apă max. (mai economic) ⇒ probabil, sub -10°C va trebui o bluză mai groasă prin casă. ⚠️COP-ul scade mult cu scăderea temperaturii de afară! Fiecare familie va hotărî: bluză sau COP. |
3.9️ T1SETH2 25°C apă min (cu 3.11) mn25..mx60° ⚠️Din fabrică e setată pe 28°C ⇒ va fi prea cald în casă toamna, primăvara; cu IPAT ne topim de-a dreptu’ în casă. 25°/tur+20°/retur=22,5°C media; cu o medie de 22,5° în apă, pot fi ±22° în casă toamna, primăvara. În modul Vacanță departe putem regla pe mn20°C, Meniu/Opțiuni/Vacanță dep. Vacanță acasă = abatere de la programele normale; nu caz/sibo. E prea cald în casă toamna/primăvara la±10°C? 0. Noi sugerăm, chiar insistăm pentru PdC potrivite (mici); însă, clienții, influențați de absolut toate celelalte magazine, instalatori, ingineri, internet ș.a., se tem de 6kW, vor PdC de 8..12..16+..kW. Vezi param. 7.3. 1. Cu 22,5°C media în apă, n-ar trebui să fie prea cald în casă. 2. PdC are niște timpi de funcționare, nu poate face exact 25° când afară e cald. 3. Casa consumă foarte puțin, sub 1kW termic/case de ±200m². 4. Puterile minime sunt foarte mari: 2,8kW Hyundai6; 3,9kW Hy8 șamd. 5. Un Hy6 face de peste 3 ori peste cât cere casa; Hy8 de 4×, Hy12 de 6×. Când nu e ger, cu cât e mai mare PdC=excesul de energie, cu atât e mai dificil controlul temperaturii apei, implicit aerului din casă. La fel, un Mitsubishi 8kW face de peste 5× mai mult; similar alte mărci/modele de PdC. Soluții (dacă nu suntem în cazul 1.) a. Folosim termostatul din controller, 5.2 Temp. cam.=DA și/sau activăm modul Vacanță departe cu TSetat apă pe ..22..24°C. Dacă nu a. ⇒ b. b. ¯\(°_o)/¯NCSF ⇒ puffer 100..300..litri + vană cu 3 căi de amestec, termostatată sau cu servocontroller + pompă de circulație externă. Atenție! Pompa externă să aibă în același timp: Hp=10mCA și Qp=17l/min, date aprox. egale cu cea din PdC! c1.De banii de la b. mai bine cumpăr: PdC 6kW + CTgaz/butelie GPL = căldură și la-30°C fără emoții. CTgpl de vreo 3k lei, nu avion, o folosesc doar pe super-ger, gata. c2.Dacă tot am bani & mă tem de 6kW & sunt anti-GPL, cumpăr PdC 2buc×6kW; Hyundai are deja automatizarea de cascadă, trebuie doar să aleg master-ul și slave-ul. Știm, cititorii ajung pe articolu’ ăsta după cumpărarea PdC, sorry. |
3.11 T4H2 +17°C afară cald 3.11 cu 3.9 = la 17° afară, temp. tur va fi 25°, retur 20° (Δt5°) Eficiență toamna & primăvara ⚠️COP-ul crește mult cu scăderea temperaturii apei! Nu e vorba de disconfort, ci de a observa de la ce temp. ext. putem seta deja 25°C/tur. Dacă setăm 3.11 pe ..8..10..14°C, apa devine mai rece, PdC (și) mai economică. |
3.12♨️EMISII ÎNC. ZONA1 setăm 2=IPAT tip corpuri de încălzire/răcire 0=ventilo, 1=calo, 2=IPAT ⚠️Dacă 3.12=0 sau 1, temp. minimă apă = 35°C ⇒ va fi prea cald în casă toamna, primăvara, chiar și pentru ventilo sau calo. Interesant: avem client care face răcire cu calorifere de tablă, folosește curba de temperatură înaltă/răcire, min.±18°C/tur. Cei care au calorifere de tip Irsap, Cordivari, fontă (radiatoare) se pot bucura de radiație rece; similară cu radiația dată de răcirea prin șapă (însă, mai puțin eficientă cu radiatoare vs șapă). |
3.13♨️♨️EMISII ÎNC. ZONA2 setăm 2=IPAT, deși nu alegem 2 zone la 5.3 Nu e cazul, de obicei; numai când ∃ 2 regimuri de temperatură️apă și/sau orare diferite de confort în. |
3.14⌛t_DELAY_PUMP 2minute din fabrică; mn0,5..mx20; setăm 0,5 min |
4.1❄️T4AUTOCMIN 20..29°C în funcție de casă, zonă mai rece de 4.1 afară ⇒ răcirea se oprește când PdC e în mod Auto Meniu/Mod operare/ Încălzire | Răcire | Auto Încălzire = PdC face numai încălzire Răcire = PdC face numai răcire Auto = PdC comută automat încălzirea, răcirea |
4.2♨️T4AUTOHMAX 10..17°C în funcție de casă, zonă mai cald de 4.2 afară ⇒ încălzirea se oprește când PdC e în mod Auto Lumea nu prea folosește modul Auto pt. case de locuit; sugerăm ca de prin septembrie PdC să facă ușor căldură = mod Încălzire. Peste vară, dacă nu răcire = PdC decuplată de la curent, consumă și în standby. |
5.1️ TEMP. TUR APĂ 1=DA= PdC merge după temp. apă, indiferent de temp. aer int. Poate fi setată manual, sau automat prin alegerea unei curbe de adaptare meteo, 1-8 fixe, 9 reglabilă. ⚠️Pe ecranul zero în stânga temperaturii apare un picur⇒ putem regla temp.️apei. Dacă nu apare acea picătură ⇒ edităm temp. aer int. |
5.2 TEMP. CAM. 0=NU/îp; DA = vezi termostat adăugat. PdC consideră sau nu termostatul din controller, temp. TS aer int. 5.2=1 e util pentru temperatură de gardă TS aer int.=n°C; 5.1 poate fi DA ori NU. 5.1 și 5.2 = DA ⇒ PdC primește on/off de la termostat, iar temperatura apei va fi după curba meteo aleasă; nu contează dacă 2 ZONE=DA/NU. 5.1 și 5.2 = DA ⇒ în ecranul zero se poate edita numai temperatura aerului. |
5.3 DOUĂ ZONE 0=NU A 2-a zonă va avea vană de amestec cu 3 căi cu servomotor și va funcționa după curba meteo, nu se poate regla manual temp. apă/zonă2. |
6.1 TERMOST. DE CAM. 0=NU/îp (da=) Vezi termostat adăugat. ⚠️Numai când va fi termostat extern, altul decât cel din controller. 1=REGL. MOD. termostatul poate comanda/comuta mod încălzire/mod răcire 2=1 zonă, termostatul extern dă comenzi de on/off către PdC 3=2 zone, vor fi 2 termostate externe |
IBH sau AHS pot fi dezactivate din: Meniu/Opțiuni/Rezist. electr. DIP switch-ul e setat din fabrică, nu umblăm. 7.1⚡️dT1_IBH_ON 5°C/apă 2°C (2..10) IBH = interior backup heater = rezistența electrică internă cu care vine dotată PdC din fabrică, pornește numai când sunt atinse simultan 7.1, 7.2. și 7.3. = dacă turul e mai rece decât (TSetat – dT1_IBH) ⇒ pornește rez. el. valoare mare = economic; de pildă: t. set apă = 36°C, rezistența el. nu merge dacă apa are deja peste 26°C=36-10°; valoare mică = facturi mari, rezistența deja marge dacă apa are sub taman 34°C=36-2°. Rezistența va funcționa până la atingerea TSetat apă. |
7.2⚡⌛t_IBH_DELAY 60min (15..120) = timpul cât lăsăm PdC să se străduiască singură să atingă temperatura setată a apei fără ajutorul rezistenței electrice; timp lung = economic. |
7.3⚡T4_IBH_ON 0°C afară Dacă e mai cald de atât, rezistența electrică nu pornește, indiferent că PdC poate încălzi singură apa sau nu. Rezistența electrică nu e un bau-bau, e un ajutor. Să spunem că ar merge 2h pe zi de ianuarie, dimineața 4..6 AM: 3kWh×2h×31z=186kWh×1,3lei=242lei/ianuarie’23. Însă, deși clienți sibo au PdC de 6kW/case de 150..200m², nu prea folosesc rez. el. întreg sezonul. O putere mai mică funcționează mai bine toamna/primăvara, vezi 3.11. La fel, un Mitsubishi de 8kW dezvoltă o putere termică mai mare pe ger, dar și consumă mai mult curent compresorul (fără rezistență). |
7.4️ dT1_AHS_ON 2°C apă Vezi 3.4. AHS = additional heating source = sursă căldură adăugată: CTgaz/gpl, electrică, altă rezistență electrică ș.a. ⚠️De data asta trebuie să umblăm la micro-switch-uri! Contacte fără potențial (tensiune) pentru legare la contacte termostat on/of CTgaz. |
7.5⌛t_AHS_DELAY 15min |
7.6 T4_AHS_ON 0°C aer afară 7.6 ar trebui să fie egal cu 3.4 (sub temperatura 3.4 PdC se oprește), astfel evităm să funcționeze ambele aparate, și PdC, și CTgaz. Aici propunem 7.6=0, dar, unii clienți au setat -5°C (chiar mai jos), alții +5° (calorifere). Cei cu GPL pentru centrală ar trebui să oprească PdC doar când compresorul nu mai face față încălzirii; nu contează COP-ul într-atât cât în cazul celor cu gaz natural de rețea. |
7.7⚡LOC. IBH = 0, nu setăm; 0=rezistența de backup (suplimentară) e racordată pe tur încălzire (în serie); 1=rezistența e în puffer Dacă AHS este o CTgaz/gpl/electrică, 7.7 rămâne 0. |
7.8⚡P_IBH1 nu setăm; nici nu putem, rămâne 0; nici nu schimbăm switch-uri Hyundai monobloc/split în Ro → 3kW La unele modele (mai vechi și nu cele din România) se putea limita puterea rezistenței; de pildă, una de 3kW să facă cel mult 2kW. Oricum, o setare nu foarte utilă: cu 3kW putea merge 6h, 3*6=18kWh; 2kW*9h=18kWh, aceeași energie. |
7.9⚡P_IBH2 0 nu setăm; rez. el. de 3kW putea avea 2 trepte din setări, 1+2kW sau 1,5+1,5kW șamd. Acum, rezistențele funcționează direct pe 3kW. |
7.10⚡P_TBH nu setăm; rez. electrică. în boiler acm; nu caz/Hyundai 2022 Ro |
8.1 T1S_H.A. _H️20°C tur PdC mod Vacanță departe |
8.2 T5S_H.A. _DHW️20°C tur PdC serpentină boiler mod Vacanță departe.; nu caz/sibo |
15.6 Activează senzor de temperatură din HMI (interfață); 1=YES 15.7 Calibrare senzor (-10..+10°C) |

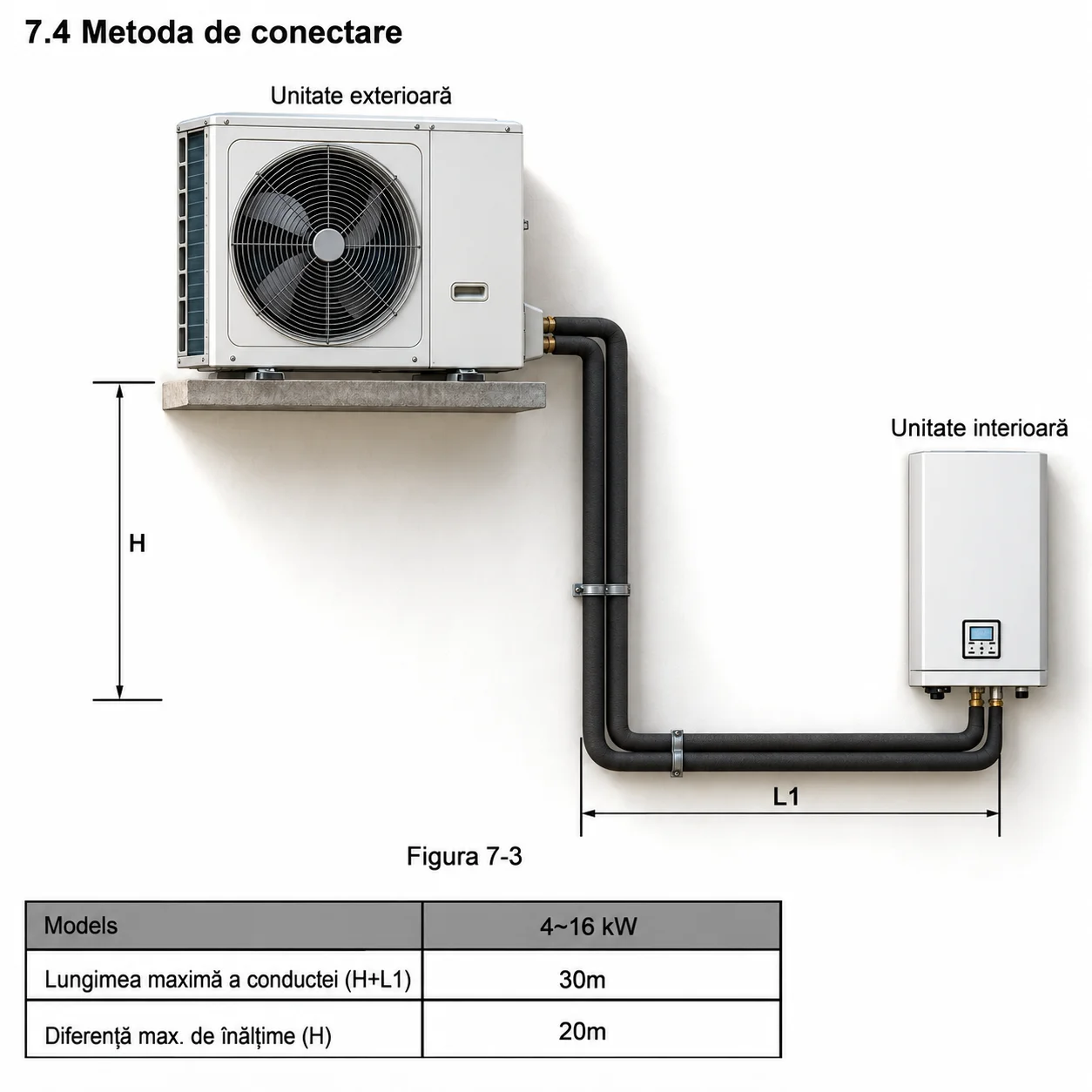

15.9 F-pipe length (lungime țeavă freon lichid, nu și gaz – pentru splitate) 0 sub 10m, 1 peste 10m |
ℹ️Parametrii de funcționare, info fără setări Meniu/Param. funcțion./ecran 3 din 9 CONSUM PUTERE = energia consumată kWh (nu puterea, kW) Meniu/Param. funcțion./ecran 3 din 9 CAPACIT. POMPĂ CĂLD. = putere termică, kW Meniu/Param. funcțion./ecran 7 din 9 CURENT GEN puterea absorbită = tensiunea×intensitatea P = U×I×0,96 (factor putere) de ex.: P = 233V×4A×0,96 = 895W absorbit Raportul (termic : absorbit) = COP (mare, mare = bine, bine) Meniu/Param. funcțion./ecran 4 din 9 TW_O = temp. water out/tur apă (out of heat pump) TW_I = temp. water in/retur apă Δt = TW_O – TW_I = 5°C, de obicei Nu e nicio problemă dacă Δt e diferit de 5°, poate fi peste sau sub. Δt>5 ⇒ poate fi imediat după o re-pornire; Cei cu termostate on/off vor avea mai des situația asta. Δt<5 ⇒ poate fi imediat înainte/după o oprire; Casa începe să consume mai puțin decât puterea deja dezvoltată de PdC: mai cald afară, apare soarele, vine primăvara (însă, lent și destul de puțin probabil); ori (destul de des), același frig afară, dar: s-au închis o parte din actuatoare, pompe de circulație, electroventile, GPA (în instalațiile unde există). |
Senzor exterior/interior
Senzor exterior
Da, Hyundai are senzorul de temperatură exterioară în unitatea de afară: și split, și monobloc. Nu trebuie cumpărat separat. Orice marcă/model de pompă de căldură aer-apă are acest senzor extern, extrem, extrem de important (evident, nefolosit de nimeni pentru adaptare meteo, ci majoritatea lumii se uită pe afișaj să vadă cât de frig/cald e afară).
Atenție! De la inginerii de service veți primi:
Nu, dle, e o prostie adaptarea meteo, nu folosi niciun senzor extern! Plus că nu se știe ce se poate întâmpla. Pune Hyundai-ul pe 60°C și leagă un termostat ca lumea și cu asta basta! Stai s-alegi curbe, n-ai altă treabă!?
Bate soarele pe senzor?
Două propuneri:
a) Copertină = razele solare nu lovesc PdC (senzorul exterior) + apără unitatea de zăpadă, ploi. Însă, probabil nu există buget, sau ar încurca arhitectura.
b) Prelungire cablu senzor (max. 30 m). Ar putea fi alt senzor, cumpărat de la un magazin de electronice = termistor NTC 10kΩ (b25/50=4100k, nu e relevant). Căutați pe Google: termistor ntc 10k.
Senzor interior = termostat on/off sau modulant
Da, Hyundai are și senzorul de temperatură interioară în controller (panoul de comandă. Vezi mai sus Controller.
Nu toate mărcile/modelele de PdC aer-apă au senzor intern; trebuie altă automatizare cumpărată separat. Pentru unele modele trebuie plătită separat și partea de WiFi (atenție! nu mă refer la termostate on/off wifi de 60..260€). Unor modele nu se poate adăuga senzor intern și/sau WiFi nici cu bani în plus, automatizarea lor nu le acceptă și gata.

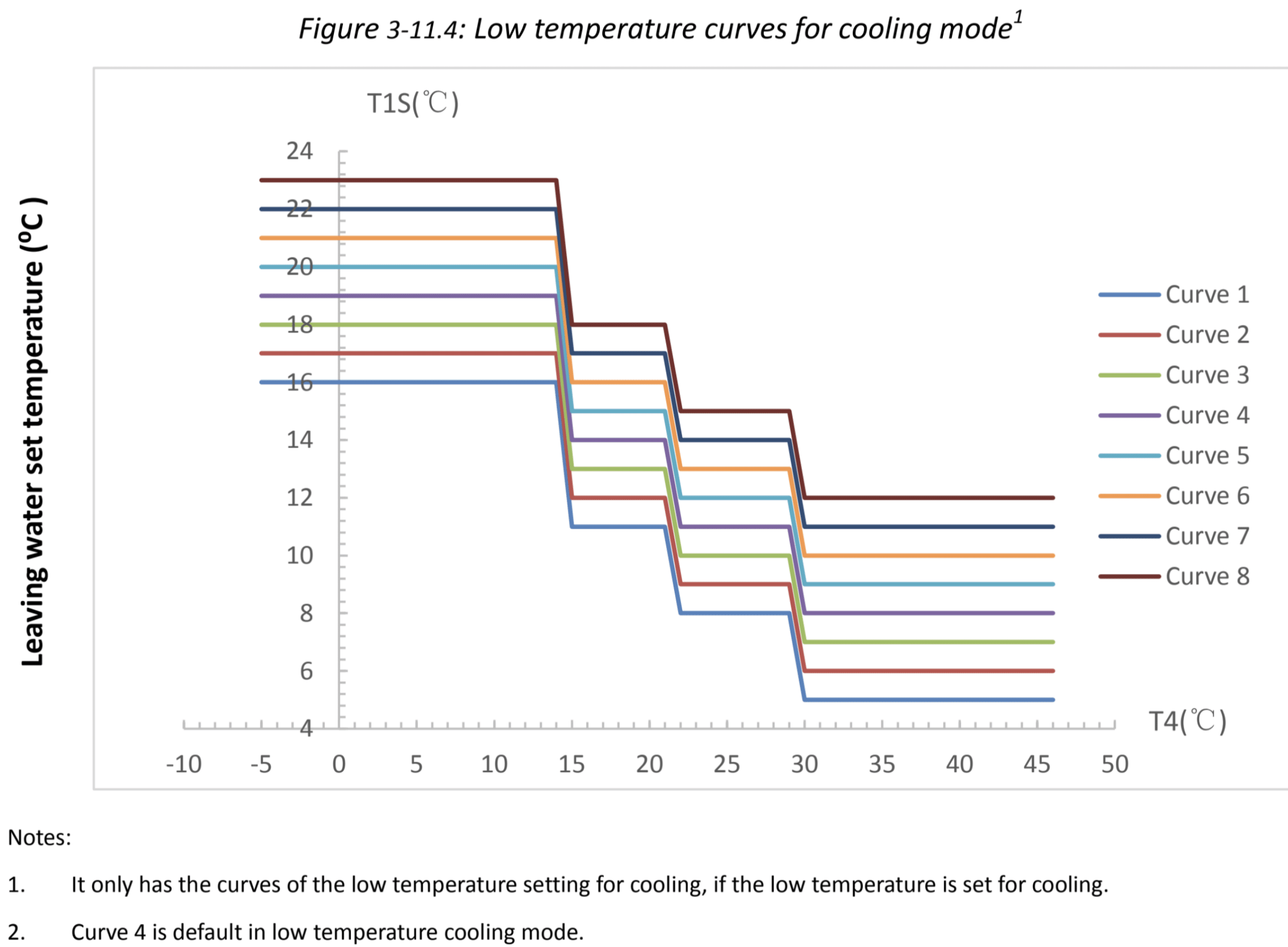

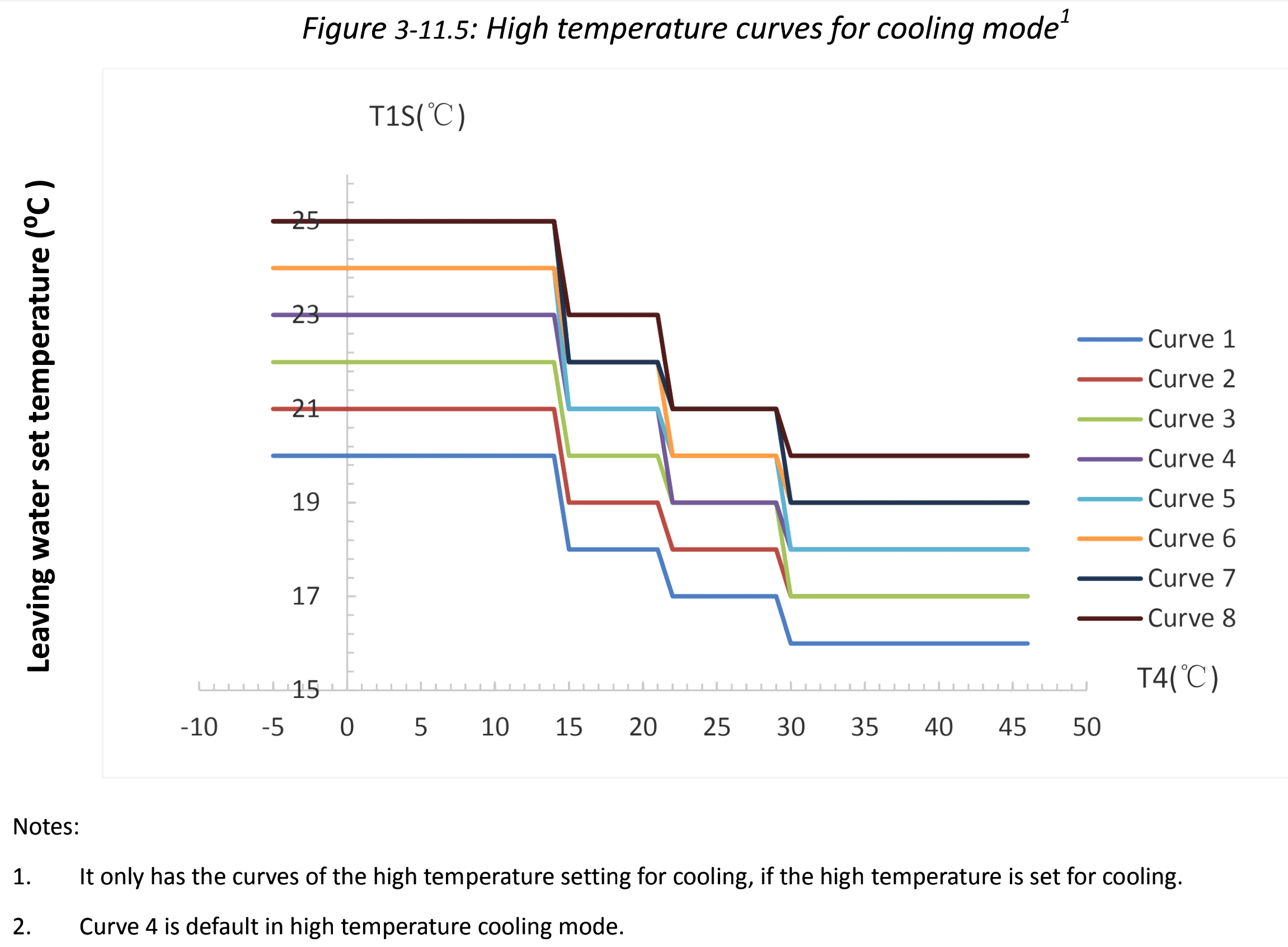

Curbe adaptare meteo
T1 = temperatură apă
T4 = temperatură aer exterior
Tabel curbe adaptare meteo încălzire & răcire
Cum activez și aleg curba?
Nu trebuie intrat în meniul expert, ci doar în meniul de bază.
Meniu/Temp. presetată/Setare temp. vreme/Zona 1 mod. joasă t./Curbe 1-9/OK
Ce curbă aleg?
Încercăm curba 6 prima dată. După un timp observăm temperatura din casă.
a) prea cald = aleg curba 7, mai jos;
b) prea rece = aleg curba 5, mai sus.
Repetăm pașii dacă va fi cazul. Probabil, va fi curba 8, sau 4 etc., depinde de izolația casei, finisaje, încălzire în pardoseală sau calorifere ș.m.a.
Curba 8 chiar e foarte economică! 29°C în apă la ger de -25°C
Curba 9 reglabilă
În tabel setări: parametri 3.8..3.11.
Pentru clienții sibotherm suntem la un mail/telefon distanță.
Controller sau termostat adăugat?
Folosesc alt termostat?
Nu, descurajăm total folosirea altui termostat, fie el learning (Amazon, Ecobee, Google Nest, Honeywell, Netatmo) decât cel care există deja în controllerul Hyundai. Aa, era să uit, nici termostat Salus.
Folosesc regletă?
Nuuu, exclus.
Regletă = leg 8 termostate și n actuatoare, apoi regleta poate da centralizat comenzi on/off pompei de căldură, dacă cel puțin un termostat cere căldură = on sau niciunul = off.
Am încăperi nefolosite, voi consuma degeaba?
unu.. două termostate de câmp și gata
Într-un dormitor de oaspeți ⇒ un termostat + 1..2 actuatoare, punct.
Vezi și: Pompă centrală termică & automatizare pardoseală.
Folosesc termostatul Hyundai?
Nu, descurajăm vehement chiar și folosirea propriului termostat Hyundai.
Păi, fără termostat pompa de circulație merge tot timpul!
Da, așa e. Însă, pompa modulează în funcție de Δt tur-retur, coboară puterea la 20%, 15W. 15W×12h×15zile = 2,7kWh*1,4lei/kWh = 4 lei/lună. dacă ar merge juma de lună degeaba, cu compresorul oprit (toamna, primăvara).
Folosesc compensarea meteo?
Da = cel mai bun confort, constant, variații foarte mici și foarte lente ale temperaturii aerului, variații insesizabile sub talpă, gresie/parchet.
Da = cea mai mare eficiență posibilă pentru că temperatura apei va fi cea mai joasă posibilă ⇒ cel mai mare COP posibil. Cu comenzi de (re)pornit/oprit ale termostatelor on/off, PdC va trebui să recupereze răcirea structurii clădirii pe timpul cât PdC a stat oprită ⇒ e nevoie de temperaturi mai mari, implicit COP mai mic, consum mult mai mare.
Da = cea mai lungă viață a PdC pentru că sunt evitate pornirile/opririle pompei de căldură, compresorului.
Da = cea mai mică poluare.
Să numim: cel mai bun CEVP = confort, eficiență, viață, poluare. Cu adaptare meteo, obținem cel mai bun CEVP și pe răcire vara.
Consumă mai mult PdC că merge 24/7?
Nu.
Hyundai-ul de 6 kW poate consuma 2700W, dar și numai 330W.
7,9kWh/zi = 330W×24h;
16,2kWh/zi = 2700W×6h/zi.
Deci: chiar dacă ar funcționa numai un sfert de zi, 6 ore, PdC va absorbi mai mult versus dacă PdC ar fi mers la ralanti toată ziua și toată noaptea, 24/7.
Știu că pare un exemplu chipurile ireal, dar, da, cu automatizare on/off PdC poate consuma și de 3..4 ori mai mult față de o PdC cu adaptare meteo.
Când trebuie să se oprească PdC?
Numai când afară e prea cald, iar PdC are puterea termică prea mare (kW termici prea mulți). De pildă: casa cere 1,8kW, iar Hyundai 6kW dezvoltă minim 2,81kW termici, adică 1kW în plus. Clar, PdC se va opri.
Chiar cu case de ±200m² Hyundai-ul de 6kW al clienților noștri începe să aibă opriri din a 2-a jumătate de februarie. La fel, începe să funcționeze continuu abia prin decembrie. Știu, greu de acceptat Hyundai 6kW/±200m² utili, dar, da, clienții noștri care au insistat pentru 8..12kW au constatat în realitate funcționarea non-continuă.
Cum adică PdC se oprește fără termostat?
Simplu, PdC are scopul de a face turul de 25°C – să spunem că atât cere curba de compensare meteo. Hyundai-ul face forțat (fără să putem seta) Δt5°C. Deci, media ar fi 22,5°C.
Sunt 24°C pe tur, de ce PdC nu (re)pornește?
Există clienți și chiar comentatori pe site care întreabă: păi, văd că pe tur sunt numai 24°C, de ce nu (re)pornește? Răspuns: că, probabil, returul e de 21°C, deci media tot 22,5°C. Nu cunoaștem algoritmul (softul) care dă comanda de pornire/oprire, dar credem că e în funcție de variația temperaturii medii (tur+retur)/2 și timpii acestei variații.
CTgaz + PdC
Cât consumă clienții noștri?
O casă pasivă are vârful de consum 10W/m² util încălzire/răcire. Într-adevăr, lunile 10, 11 și 12 din 2022 au fost cam calde. Oricum, nu a fost de 2 ori mai cald față de media anilor trecuți. Necesarul de căldură depinde de Δt = temperatura interioară minus cea exterioară = 22°C – 0°C (de pildă) = 22°C. 4°C media afară ⇒ Δt = 18°C.
m² u ti li | tip înc. | lună 2022 2023 | °C ext. med | PdC A7° W 35° kW | ener. cons. lună kWh | ener. cons. med. /zi kWh | putere medie cons. kWh/h kW | put. cons. W/m² util | ||
CT | 141 | IPAT sibo | E P | mar. | ? | 6 Dai | 117 | 3,77 | 0,157 | 1,11 |
BH | 120 | IPAT sibo | M | mar. | 9,76 | 8 Hyu | 137 | 4,42 | 0,184 | 1,53 |
CT | 115 | IPAT sibo | M P | mar. | 9,72 | 6 Hyu | 236 | 7,61 | 0,317 | 2,76 |
BH | 120 | IPAT sibo | M | feb. | 4,76 | 8 Hyu | 237 | 8,46 | 0,353 | 2,94 |
CT | 141 | IPAT sibo | E P | feb. | ? | 6 Dai | 289 | 10,32 | 0,430 | 3,05 |
IF | 160 | IPAT sibo | E P | feb. | 4,42 | 6 Hyu | 520 | 18,57 | 0,773 | 4,83 |
CT | 115 | IPAT sibo | M P | feb. | 4,27 | 6 Hyu | 341 | 12,18 | 0,507 | 4,41 |
IF | 160 | IPAT sibo | E P | feb. | 4,42 | 6 Hyu | 520 | 18,57 | 0,773 | 4,83 |
CJ | 190 | cal. old | E P | feb. | ? | 8 Hyu | 818 | 29,21 | 1,217 | 6,41 |
BH | 120 | IPAT sibo | M | ian. | 7,21 | 8 Hyu | 191 | 6,16 | 0,257 | 2,14 |
CT | 141 | IPAT sibo | E P | ian. | ? | 6 Dai | 281 | 9,06 | 0,378 | 2,68 |
CT | 115 | IPAT sibo | M P | ian. | 6,78 24int | 6 Hyu | 309 | 9,97 | 0,415 | 3,61 |
CJ | 190 | cal. old | E P | ian. | ? | 8 Hyu | 735 | 23,71 | 0,988 | 5,20 |
BH | 120 | IPAT sibo | M | dec. | 6,06 | 8 Hyu | 227 +3 | 7,42 | 0,309 | 2,58 |
DJ | 180 | IPAT sibo | M P | dec. | 3,77 | 8 Hyu | 437 | 14,1 | 0,587 | 3,26 |
DJ | 120 | IPAT sibo | P | dec. | 3,76 | 6 Hyu | 327 | 10,55 | 0,440 | 3,66 |
CT | 115 | IPAT sibo | M P | dec. | 5,35 | 6 Hyu | 352 | 11,35 | 0,473 | 4,11 |
CJ | 190 | cal. old | E P | dec. | ? | 8 Hyu | 842 | 27,16 | 1,132 | 5,96 |
DJ | 120 | IPAT sibo | P | noi. | 7,92 | 6 Hyu | 139 | 4,63 | 0,193 | 1,61 |
TL | 148 | IPAT sibo | E P | noi. | ? | 6 Hyu | 152 | 5,06 | 0,211 | 1,42 |
CT | 115 | IPAT sibo | M P | noi. | 11 | 6 Hyu | 178 | 5,9 | 0,247 | 2,15 |
BH | 120 | IPAT sibo | M | noi. | 8,19 | 8 Hyu | 150 | 5,0 | 0,208 | 1,74 |
CT | 140 | IPAT sibo | E P | noi. | 9,5? | 6 Dai | 225 | 7,5 | 0,313 | 2,23 |
CJ | 190 | cal. old | E P | noi. | ? | 8 Hyu | 540 | 18 | 0,750 | 3,95 |
VN | 75 | IPAT sibo | P | oct. ½ noi. | ? | 8 Imm | 72 | 2,3 | 0,097 | 1,29 |
IF | 120 | IPAT sibo | P | oct. ½ noi. | ? | 6 Hyu | 150 | 4,8 | 0,202 | 1,68 |
DJ | 180 | IPAT sibo | M P | oct. | 14,45 | 8 Hyu | 120 | 3,9 | 0,161 | 0,89 |
BH | 120 | IPAT sibo | M | oct. | 13,86 | 8 Hyu | 61 | 2,0 | 0,081 | 0,68 |
CJ | 190 | cal. old | E P | oct. | ? | 8 Hyu | 260 | 8,4 | 0,349 | 1,31 |
CJ | 190 | cal. old | E P | sept. | ? | 8 Hyu | 108 | 3,6 | 0,150 | 0,79 |
Hyu Hyundai, Imm Immergas Dai Daikin
PdC cu calorifere consumă cu aprox. 1,5..2 ori mai mult față de IPAT
Dosar poze consumuri PdC aer-apă
Evident, consumurile diferă:
° casele doar-parter consumă ceva mai mult față de P+E;
° unii utilizatori aleg 23°C în casă, alții chiar 24°C, majoritatea 22°C;
° eficiența depinde foarte mult și de temperatura de afară (zone mai reci);
° curbele de adaptare meteo sunt diferite, majoritatea sunt pe 8 și 7 (fixe), unii pe curba 9 (reglabilă).
Pompa de căldură înregistrează tot consumul, inclusiv al controllerului, clienții noștri nu au alte consumuri externe de energie:
° grupuri pompare și amestec, GPA;
° alte pompe externe, de pildă /puffer-instalație;
° pompa de circulație prin serpentina unui boiler (ci boiler cu PdC proprie, agentul de încălzire este direct freonul);
° pierderi de energie prin puffere de 300..1000.. litri;
° pierderi de energie prin butelii de egalizare;
° pierderi de energie prin vase de expansiune suplimentare/inutile;
° actuatoare bucle de î.p, termostate, servomotoare, cable.
Erori Hyundai, by Midea
Istoric erori: Meniu/Informații serv./Cod erori M motiv; R rezolvare |
H4: protecție inverter P6 de 3 ori M: se ia curentul de mai multe ori într-o oră R: se lasă în standby (off) mai mult de 10 minute (alimentată la curent) |
Mitsubishi puteri vs consum
PUHZ-SHW112*AA
tip kW | aer °C | apă °C | putere kW | cons. kW | COP |
11,2 | 5 | 25 | 13,24 | 3,34 | 3,97 |
11,2 | 7 | 35 | 11,2 | 2,55 | 4,40 |
