- Pentru PdC aer-apă monobloc sau split, NU sunt indispensabile: butelie de egalizare, puffer, vas tampon, pompe externe, vas de expansiune, automatizare complexă (v. mai jos scheme fără sau cu puffer).
- Modern, simplu, eficient, mai ieftin (investiție și exploatare) în 2024: nu legăm boiler cu serpentină, ci profităm de existența boilerelor cu PdC proprie all-in-one (monobloc, nu split), total independente de PdC încălzire/răcire.
- Schema cea mai simplă, cu cele mai puține elemente = cea mai mare eficiență (cel mai mare COP), mentenanță minimă spre zero.
- PdC moderne au senzori de temperatură și soft pentru adaptarea meteo = cel mai bun confort, cea mai mare eficiență.
| Alte articole legate de pompele de căldură |
|---|
| Pompă de căldură preț, date tehnice, setări importante de făcut |
| Pompe de căldură păreri tehnice aer-apă, sol-apă, apă-apă, aer-aer |
| Pompă de căldură aer-apă preț explicat |
| Formular – Temă dimensionare PdC instalații existente. Nu e cazul celor cu proiect de IPAT, în proiect vom alege puterea pompei de căldură. |

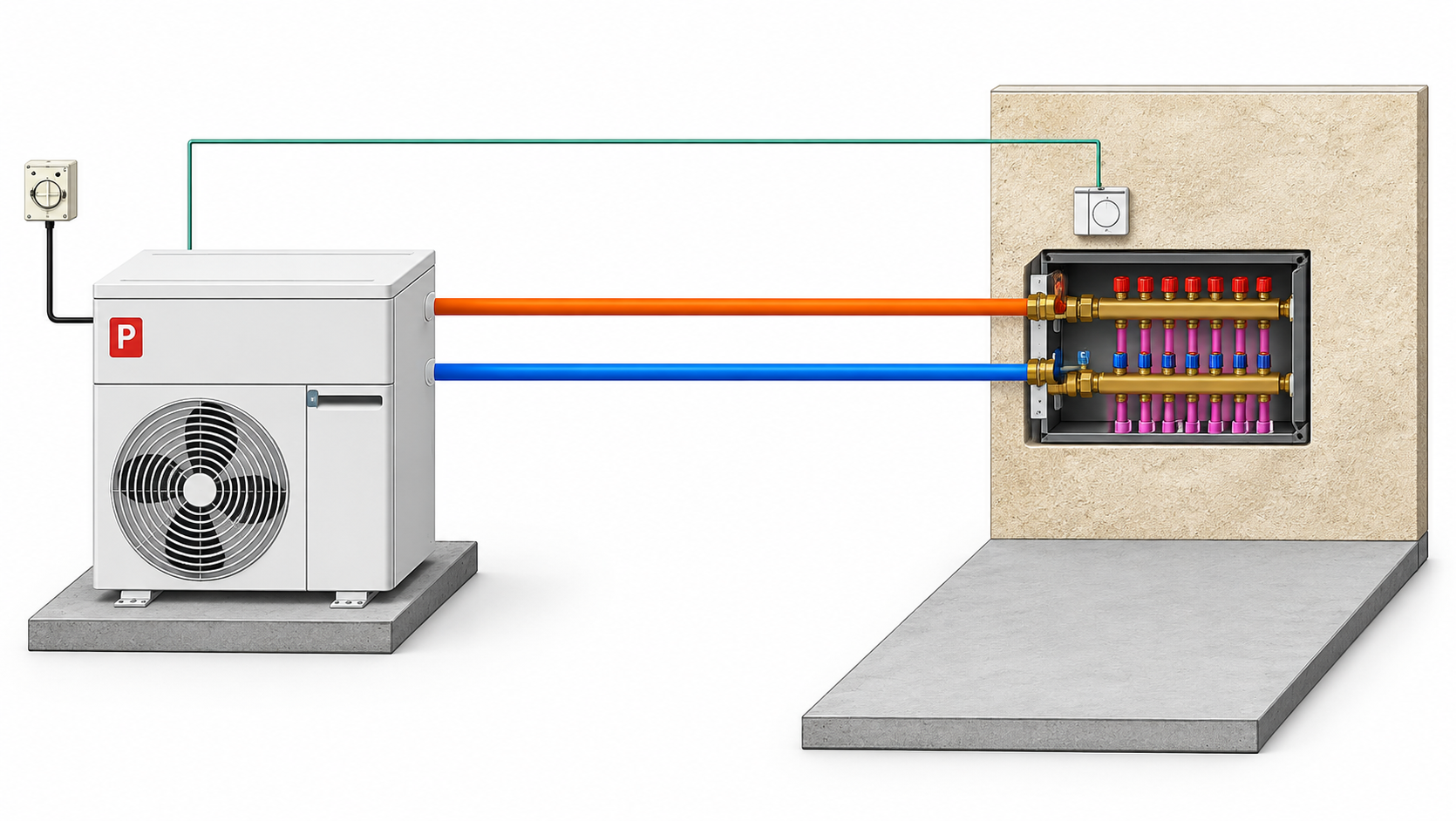

Cea mai simplă schemă
⚠
Pentru buna funcționare, pompele de căldură au nevoie de un VOLUM MINIM de apă permanent vehiculat – neblocat de electroventile, grupuri de pompare, actuatoare, capi termostatați ș.a. elemente de închidere. De asemenea, serpentina boilerului trebuie să fie suficient de mare încât să aibă volumul minim cerut de PdC.
Cel mai simplu & eficient: pompă de căldură monobloc; tur, retur; încălzire în pardoseală; gata. În schemă apare și un termostat, însă noi nu folosim comenzile ON/OFF, ci doar adaptarea meteo = confort constant (fără vârfuri de maxim și minim, fără șocuri), cea mai mică temperatură a agentului termic, implicit cel mai bun COP (coeficient de performanță). Vezi Automatizarea simplă și eficientă propusă de noi.

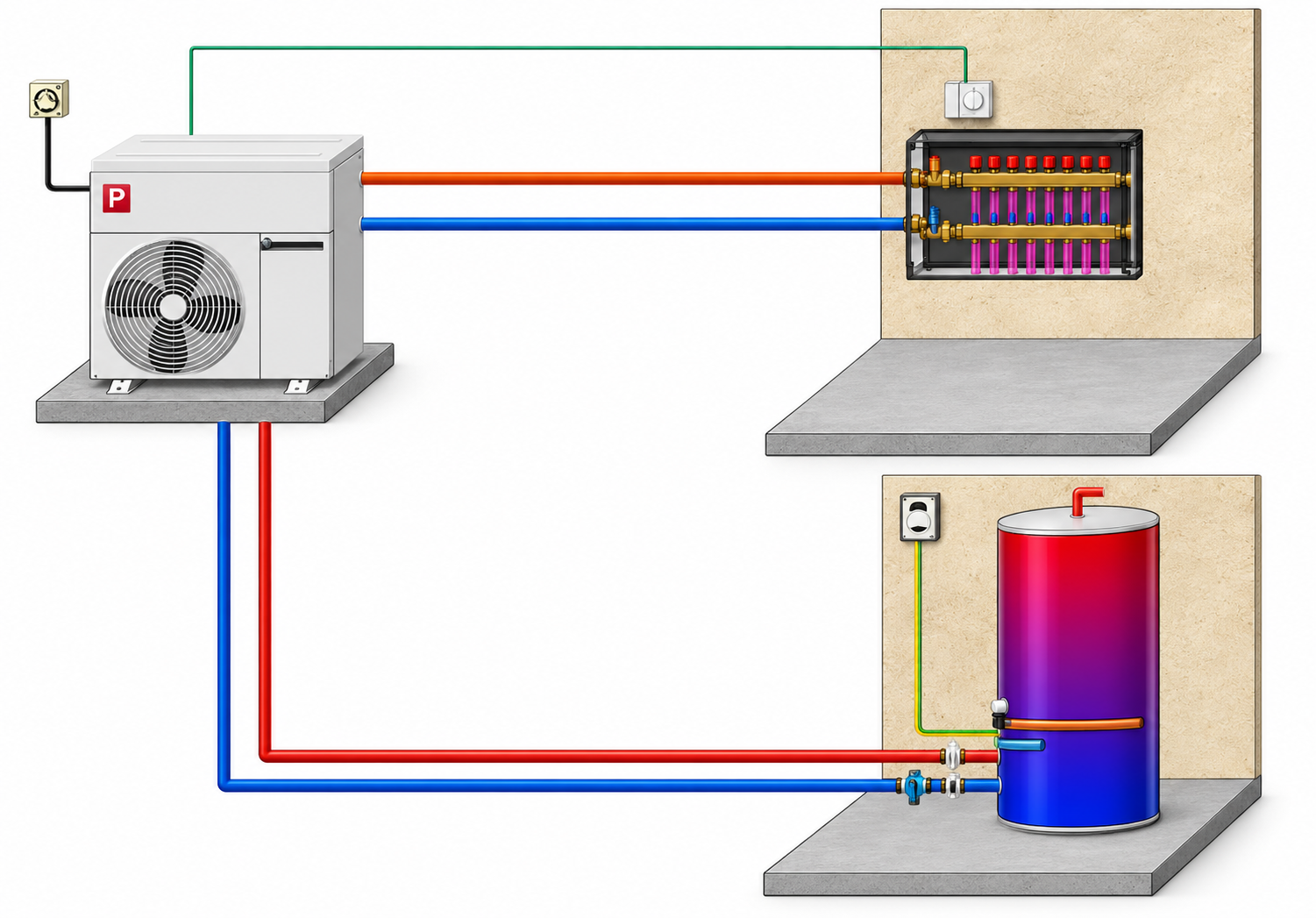

Boiler legat la PdC nu în 2024
Cele mai bune: confort, eficiență, viață echipamente și instalații, siguranță, non-poluare; mentenanță minimă 🥇 =
♨️❄️ PdC1•încălzire/răcire doar
➕

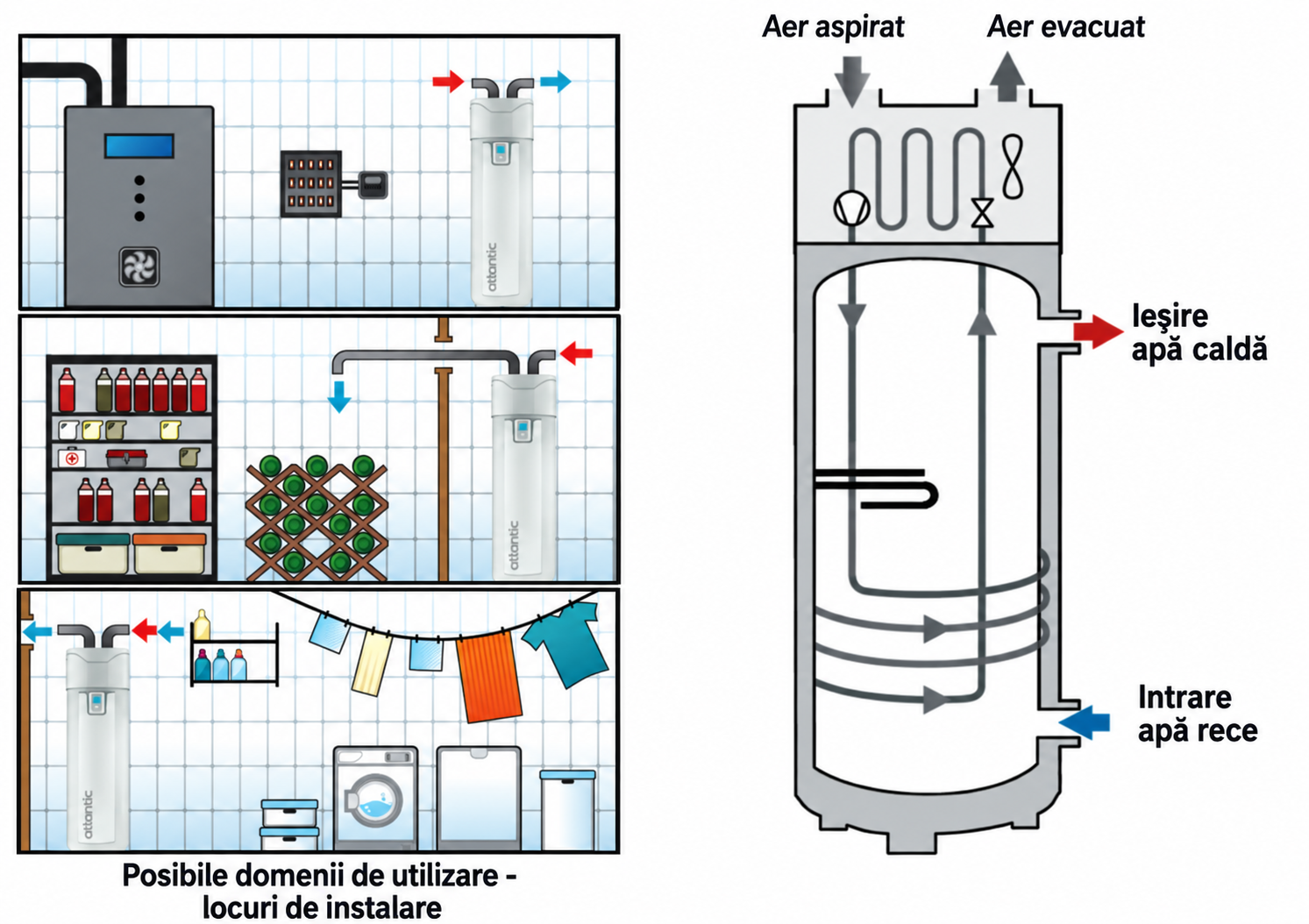

🚿🛁 PdC2•boiler acm (all-in-one), total separat de termice
Evităm varianta similară unui cazan pe lemne, adică: boiler cu serpentină legat la o unică PdC care să facă și încălzire (și răcire), și apă caldă menajeră. Cu PdC-boiler total separat, apa caldă nu încurcă încălzirea iarna, dar (mai ales) răcirea vara; PdC nu trebuie să comute de pe agent termic rece pe agent cald pentru preparare acm iar-și-iar.
Cât consumă clienții noștri cu PdC și IPAT?
Sub 5W/m²; o casă pasivă trebuie să nu consume peste 10W/m².
Apă caldă cu pompă de căldură – Prețul clarității

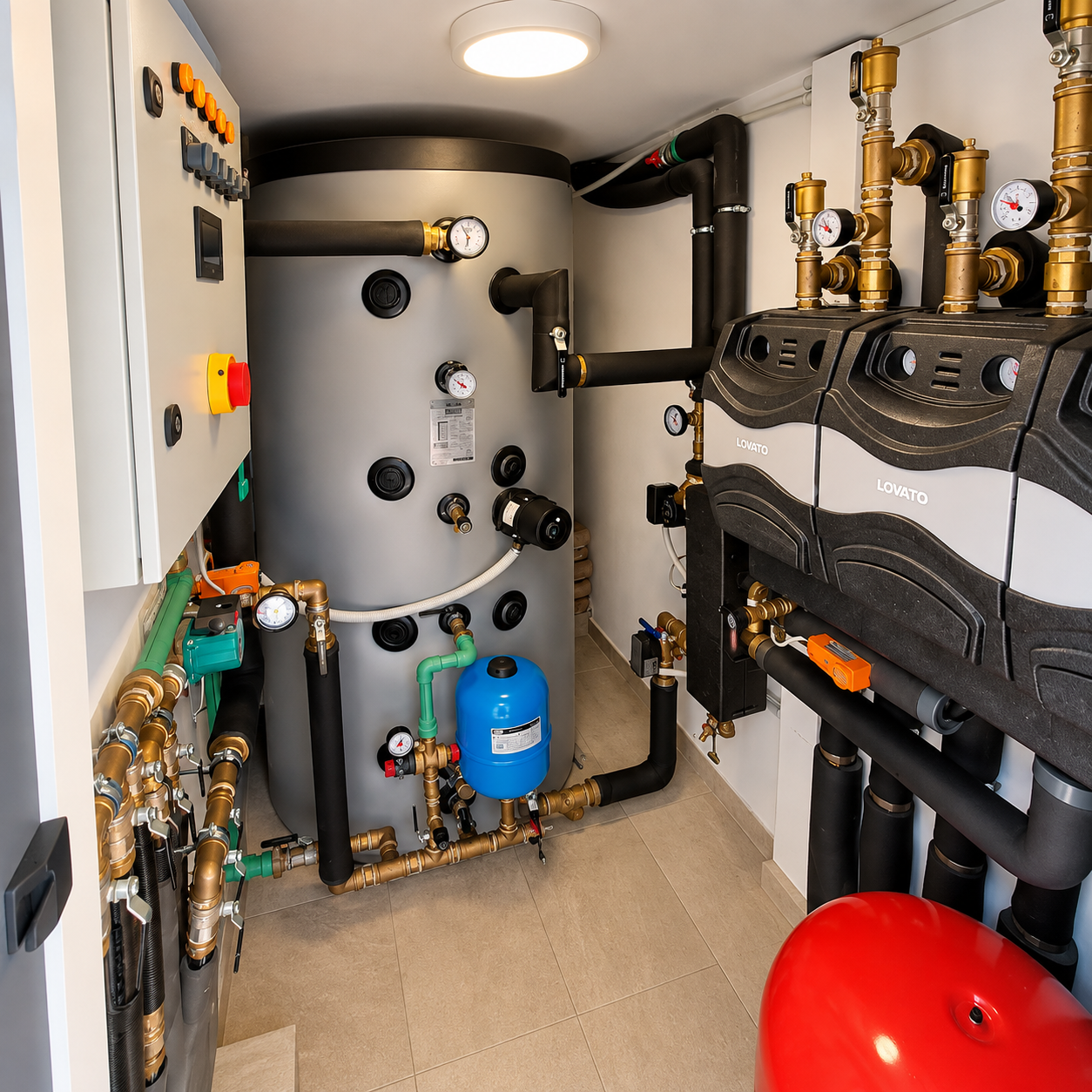

Scheme montaj PdC antice

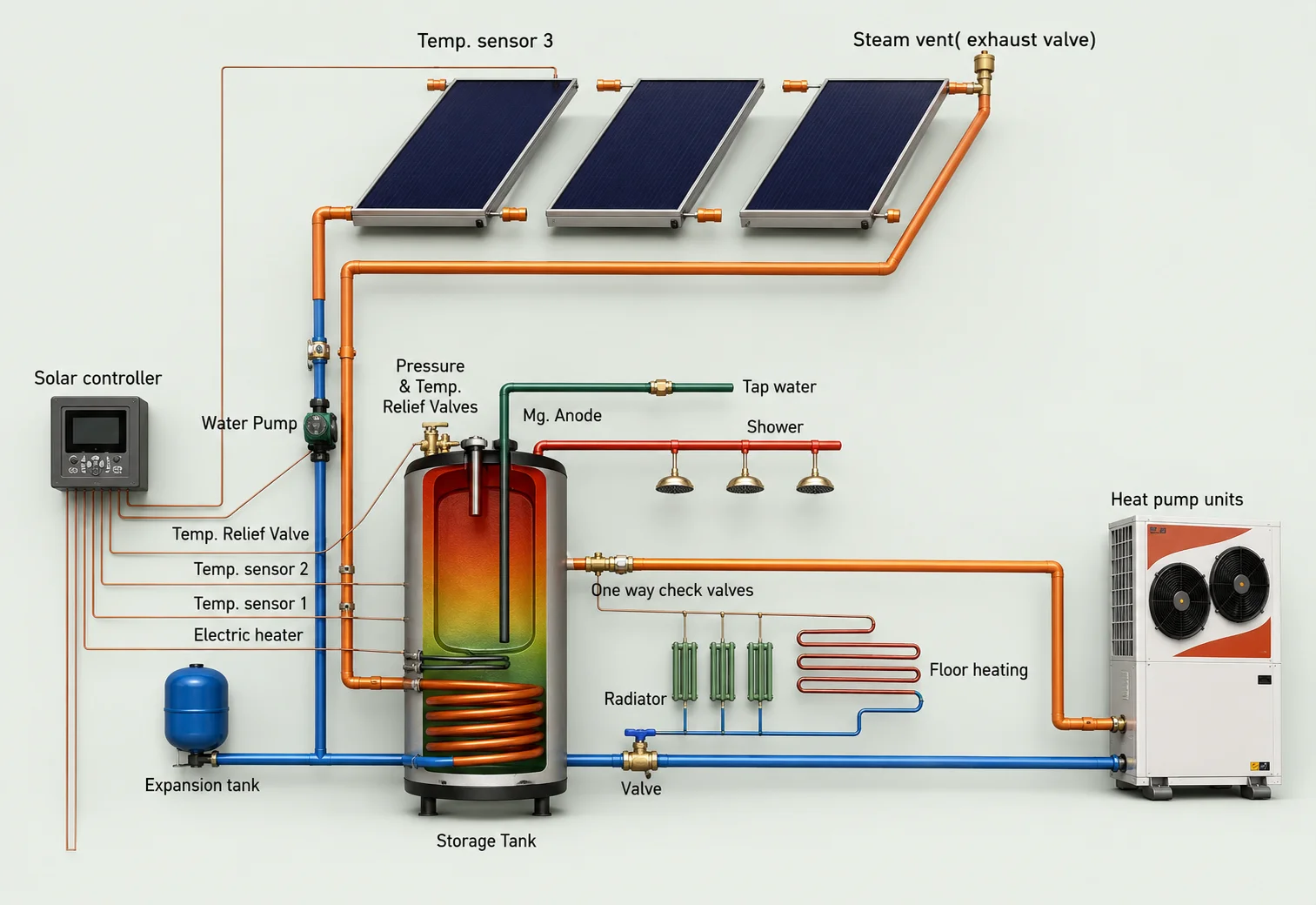

Știm că majoritatea cititorilor caută o schemă de montaj PdC care să conțină: puffer cu 2 serpentine (PdC + panouri solare cu agent termic), sau boiler cu 2 serpentine (una pentru PdC, alta pentru solare); vană cu 3 căi de comutare de pe încălzire/răcire pe serpentina boilerului; panouri fotovoltaice legate la o rezistență electrică imersată în boiler sau în puffer cu serpentine, sau în puffer cu boiler de tip tanc-în-tanc; butelie de egalizare cu 3 plecări spre IPAT demisol, parter, etaj; pompe de circulație, vase de expansiune, electroventile de deviație, amestec, separare și multe alte elemente.
¯\(°_o)/¯

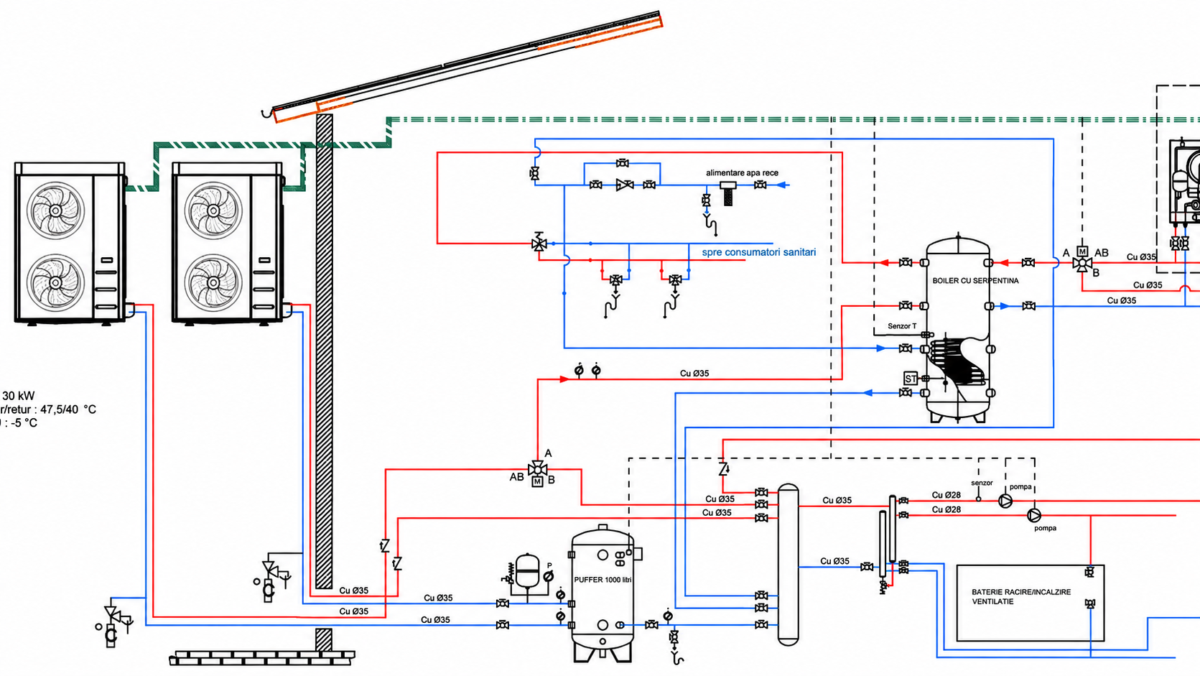

Părerea noastră: schemele de mai jos sunt de domeniul trecutului, n-au ce căuta în 2025 (comercial, rezidențial); mai apăsat: n-au ce căuta într-o casă de om, indiferent de suprafața casei, 100m² sau 500m². Mentenanță-ăăă maximă, pierderi de energie prin vase, armături, consum de energie electrică imens doar pentru pompe, servomotoare, actuatoare, afișaje, comenzi; incredibil de dificil de setat, reglat = un fochist ar fi numai bun de angajat.
Sursele de căldură moderne modulează puterea la valori din ce în ce mai mici, dimensiunile de gabarit sunt din ce în ce mai mici. Eficiență însemnă: NU centralizare și „enormizare”, ci surse de încălzire/răcire sau apă caldă menajeră cât mai dedicate și cât mai apropiate de consumator (încălzire în pardoseală; duș).
Bine c-am scăpat de termoficarea orașului! Acum în 2025, în propriile case să ne termoficăm pe noi înșine!?

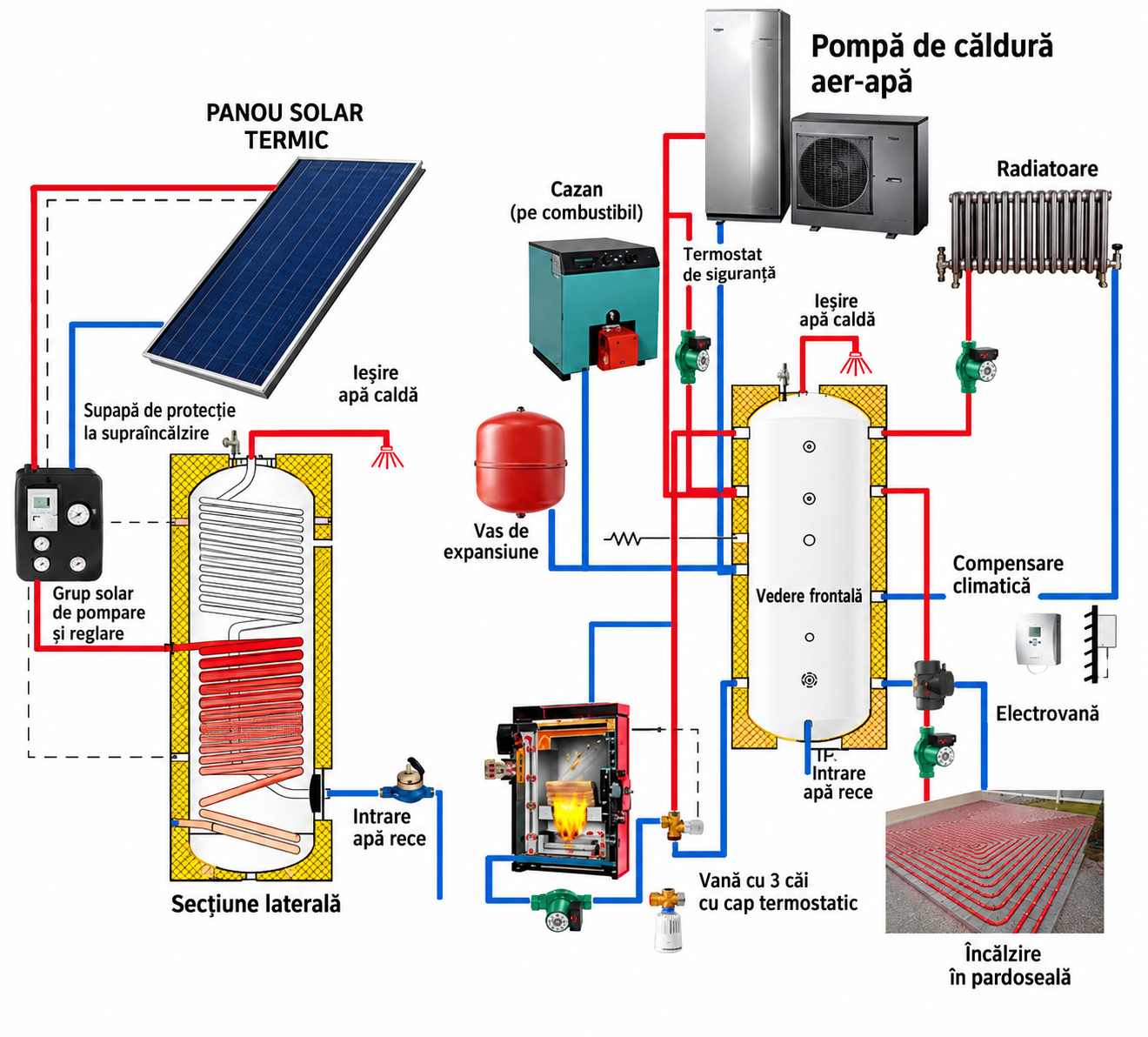

1. pompă de căldură aer-apă
2. centrală pe gaz cu arzător presurizat
3. cazan pe lemne/peleți (termoșemineu)
4. panou solar plan pentru agent termic
Încălzire cu 2 regimuri de temperatură:
1. înaltă și foarte înaltă – calorifere
2. joasă – încălzire în pardoseală cu grup de amestec unic pe casă:
2a. vană cu 3 căi de amestec
2b. servomotor
2c. controller cu senzor de temperatură exterioară și tur IPAT
2d. pompă de circulație între vană și IPAT
Vezi Cel mai bun grup de pompare și amestec.
O astfel de schemă n-are ce căuta în casa omului; nici în comercial, școli șamd.

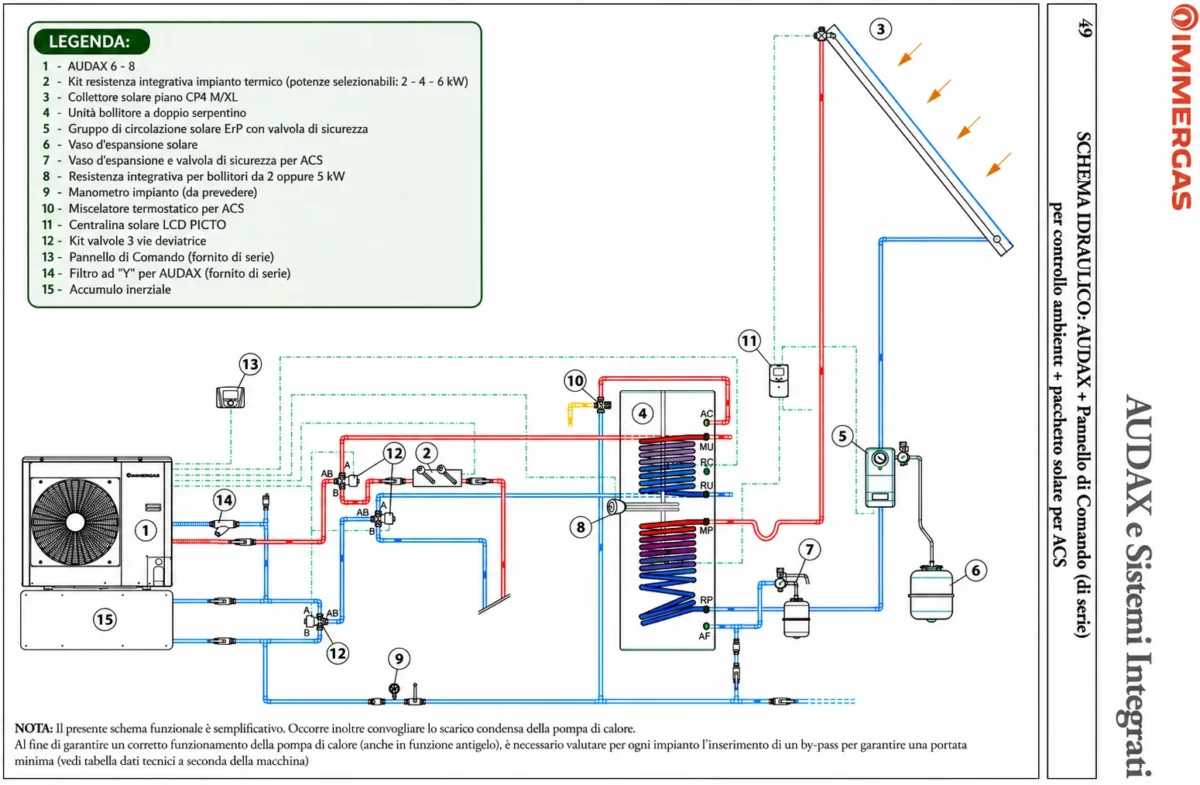

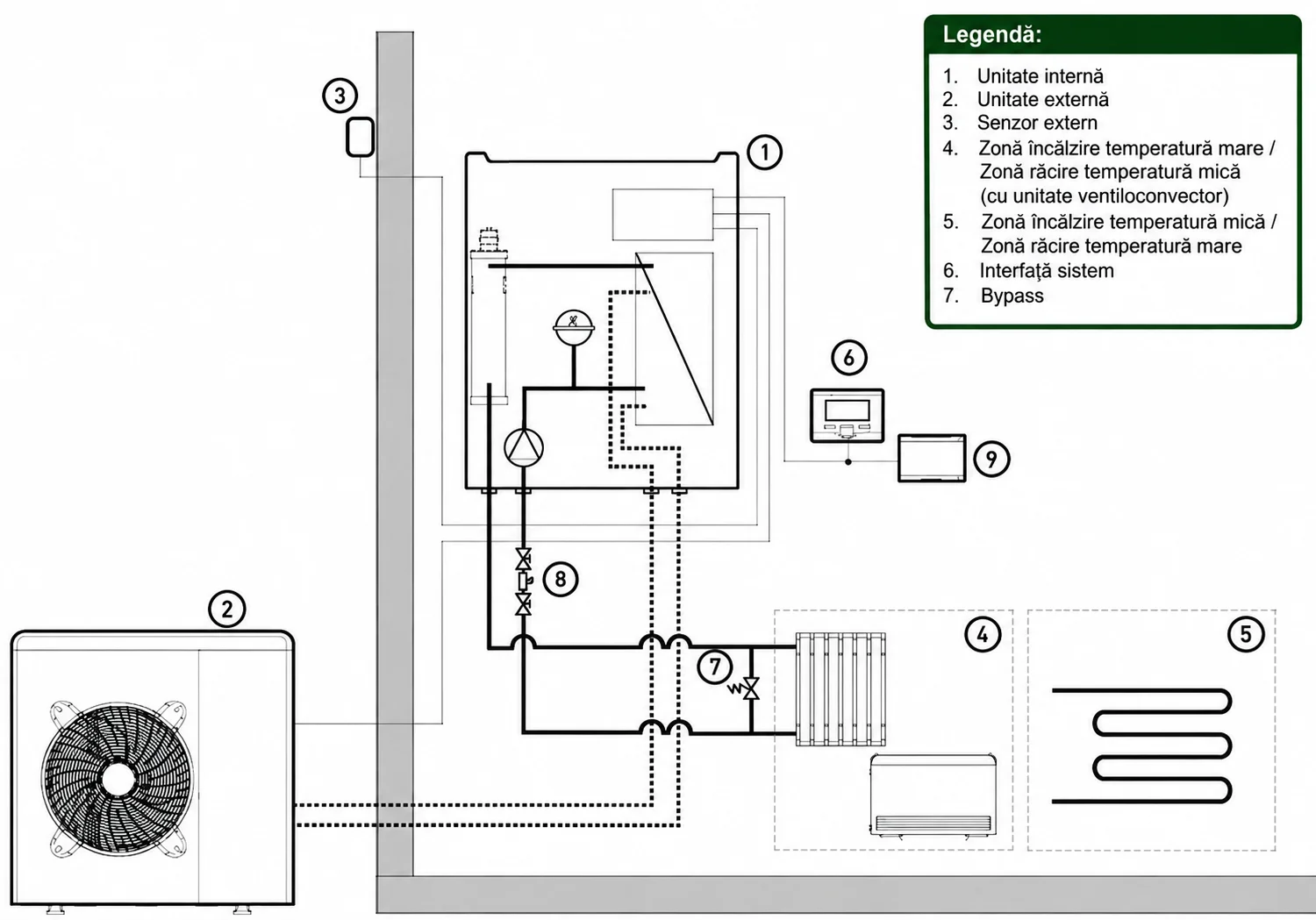

Scheme fără puffer/butelie

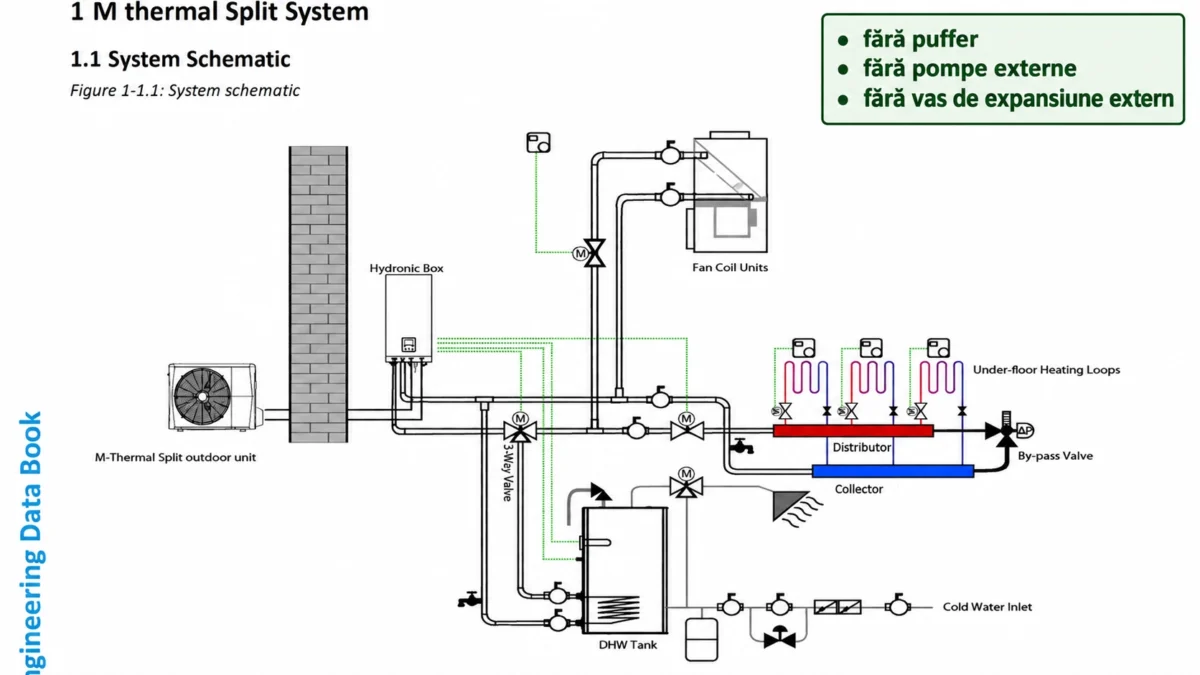

schemă propusă în manualul tehnic by Midea
vas de expansiune extern încălzire nu este obligatoriu
în schemă vedem vas de expansiune sanitar (pe boiler)
●

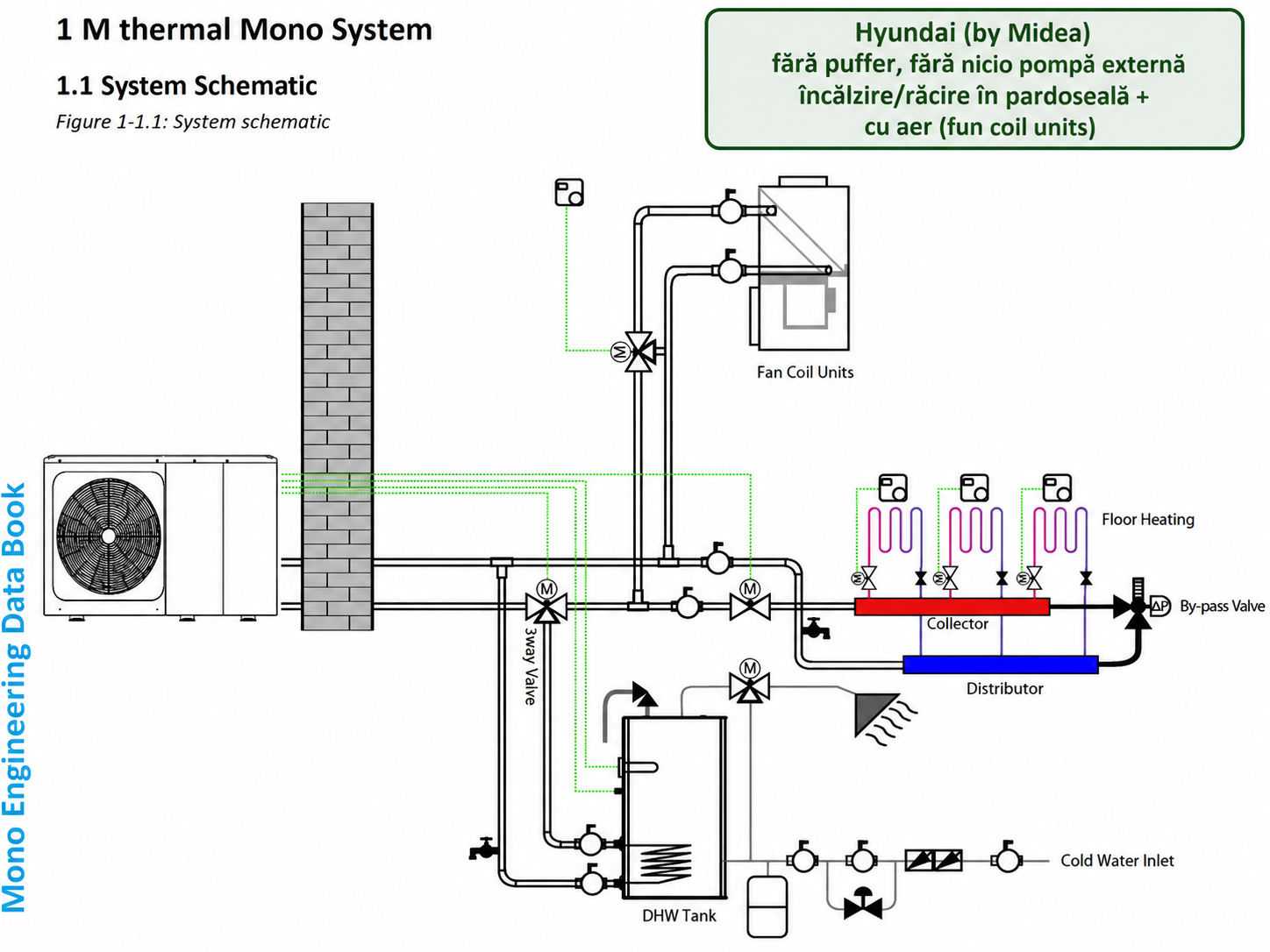

schemă propusă în manualul tehnic by Midea
În manualul de instalare, Hyundai propune câteva scheme hidraulice tipice.
În manual, scrie foarte clar: Exemplele sunt doar cu titlu orientativ.
Dacă folosesc Hyundai-ul doar pentru răcire vara și apă caldă menajeră, ce mă fac fără puffer!?
Boilerul, oricum, se leagă direct cu Hyundai-ul, înaintea indispensabilului puffer.
Deci: pufferul este un element opțional, nu obligatoriu. Depinde de configurația hidraulică, ce tip de instalații alimentează cu agent termic Hyundai-ul.
Pufferul ar fi necesar ca să existe un volum minim de apă permanent vehiculat pentru descărcare termică la degivrare. Pufferul (și/sau butelia de egalizare) nu sunt obligatorii când nu există actuatoare pe buclele de IPAT, sau robineți termostatați pe calorifere.
Fabricanții le propun să nu apară nicio surpriză, majoritatea lumii folosește 10 termostate + 30 de actuatoare pe întreaga instalație de IPAT.
Un fel de super-precauție, ca: pune conținutul conservei în tigaie, nu conserva!, știți cazul.
Vă rog, citiți cu atenție și textul de sub imagini.

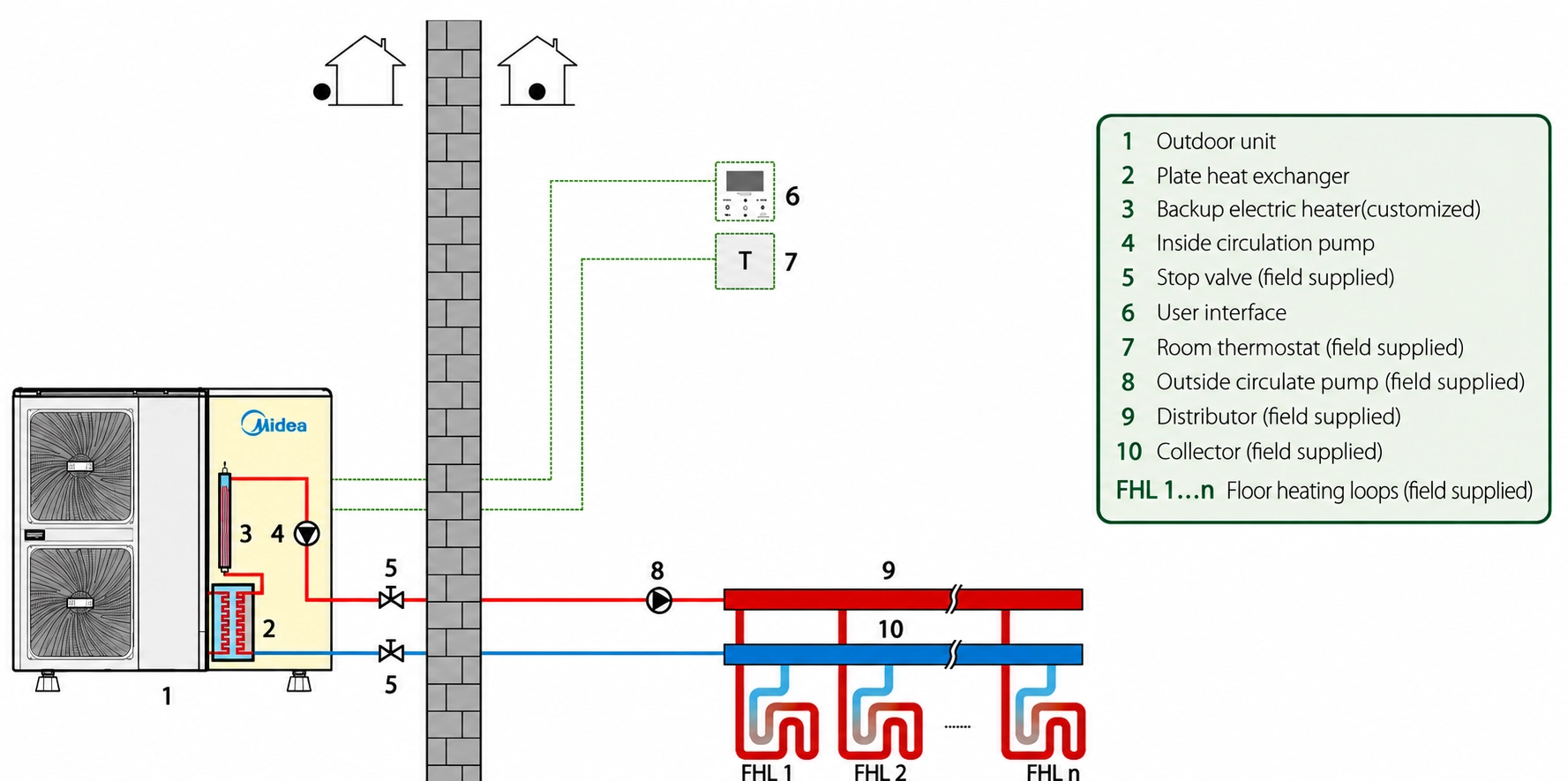

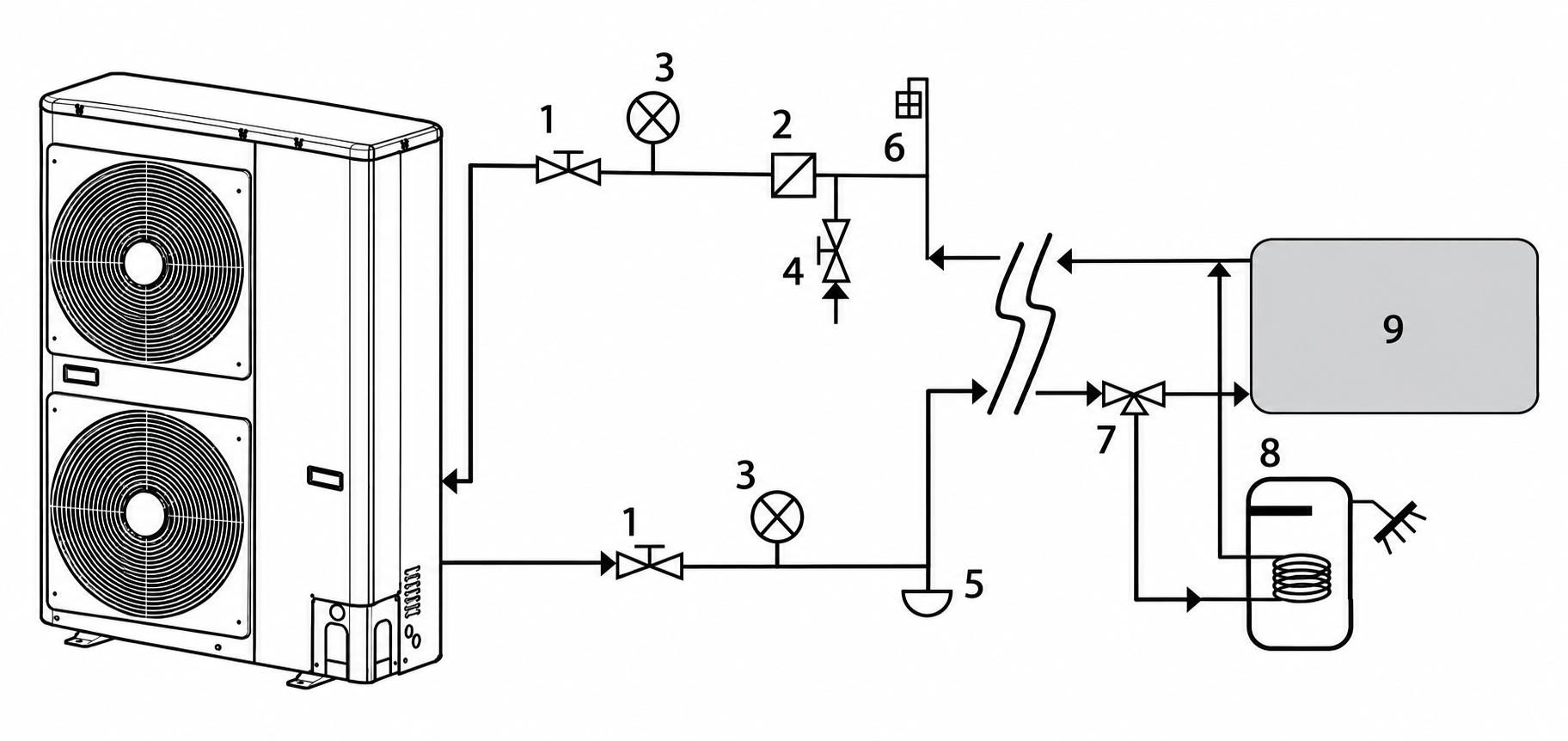

Cea mai simplă și eficientă schemă hidraulică de încălzire în pardoseală cu pompă de căldură aer-apă monobloc: fără butelie, fără puffer, fără pompe externe, fără GPA; cu adaptare meteo (senzor de exterior) = propunerea sibotherm.
doar încălzire în pardoseală fără amestec, fără actuatoare
pompa 8 e opțională (field supplied = automatizarea pompei permite comanda ei)
Field supplied înseamnă că automatizarea pompei de căldură ar putea comanda (există contacte electrice) și pompa de circulație opțională (nu obligatorie) nr. 9 în desen.
În desen, 9 = circuit direct (fără amestec) de încălzire/răcire
Circuitul direct (adică, fără vană cu 3 căi de amestec, V3C) poate fi cu calorifere și/sau ventiloconvectoare și/sau încălzire în pardoseală.
Scheme cu butelie/puffer
În manual, scrie foarte clar: Exemplele sunt doar cu titlu orientativ.

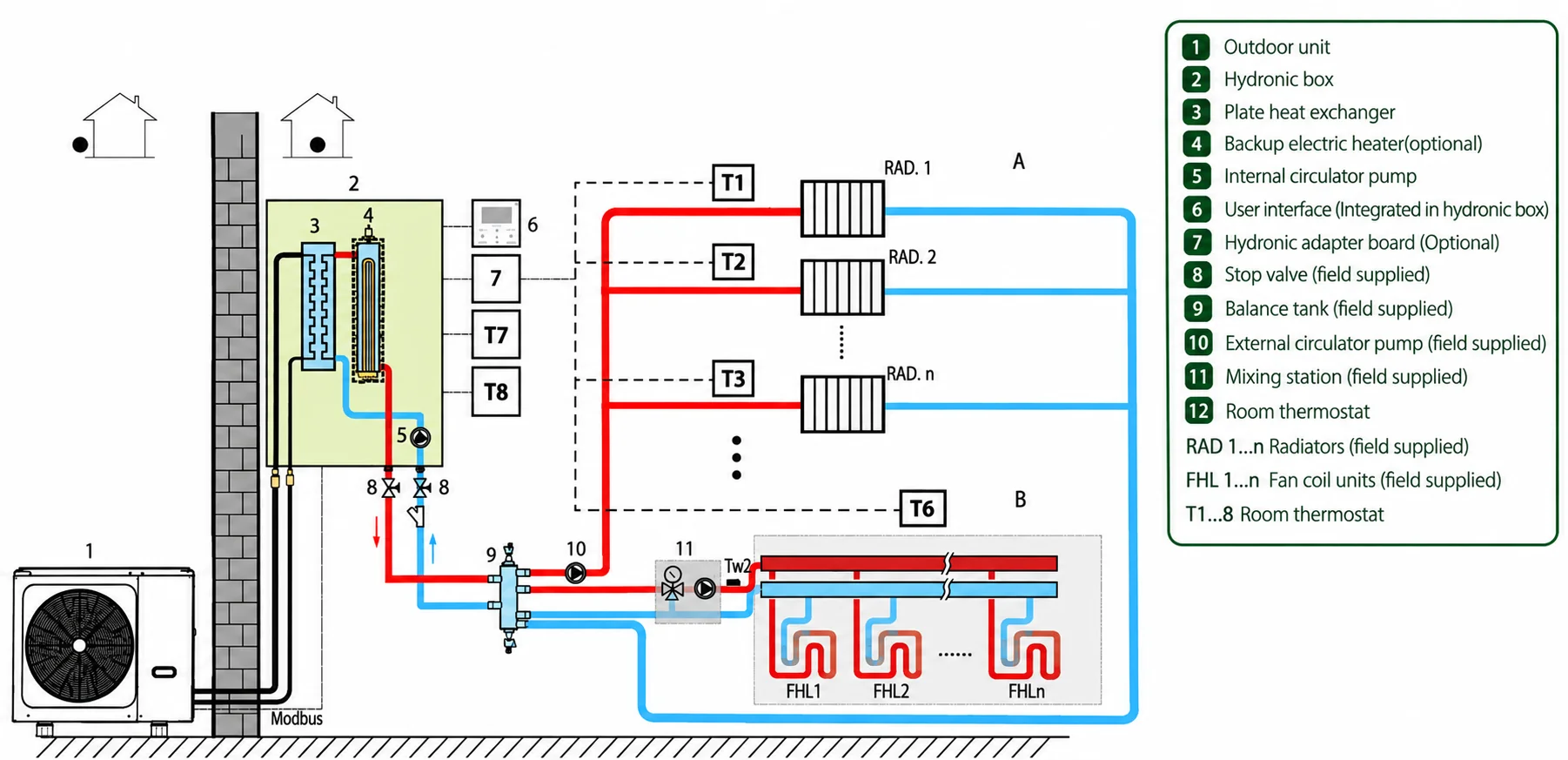

termostate+actuatoare pe calorifere și vană de amestec pe încălzire în pardoseală
În schema de mai sus observăm:
- sursă auxiliară de căldură;
- vană 3 căi deviație pentru boiler;
- mini-puffer;
- vas de expansiune suplimentar/încălzire;
- pompă IPAT, dar fără amestec (nu GPA); pompa putea fi montată pe retur;
- boiler cu 2 serpentine;
- sistem solar splitat, cu pompă;
- pompă recirculare apă caldă menajeră (acm);

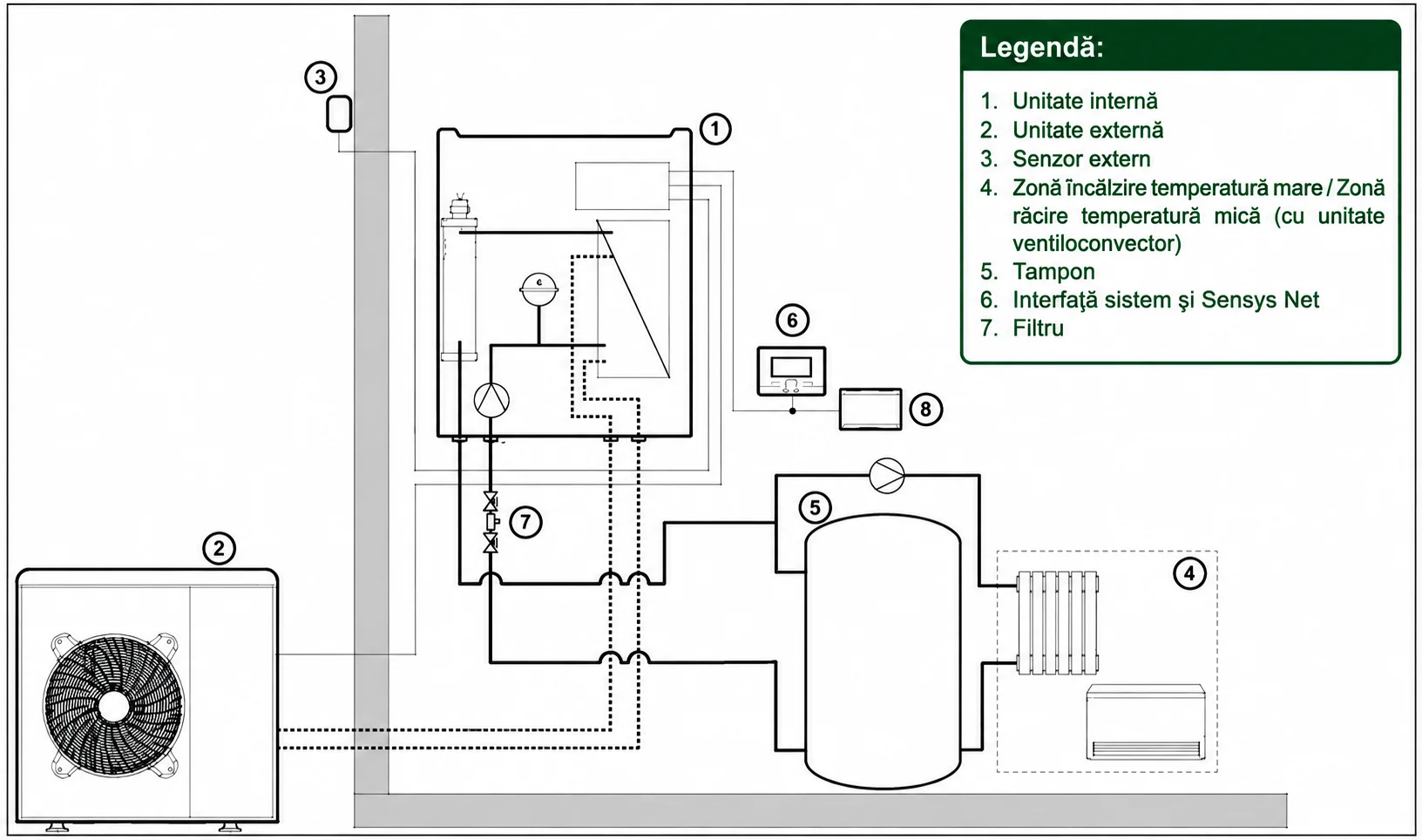

Evident: pompa(e) externă e obligatorie
Circuitul direct (adică, fără vană cu 3 căi de amestec) poate fi cu calorifere și/sau ventiloconvectoare și/sau încălzire în pardoseală.
Observație importantă pt. schema de mai sus!
Dpmdv o schemă foarte deșteaptă când se folosește puffer. De ce? Pentru că turul spre consumatori nu merge amestecat prin puffer (cu temperatură mai mică decât cea dată de PdC), ocolește pufferul, ceea ce înseamnă un control perfect pentru temperatura apei către instalația de încălzire/răcire. Când debitul volumetric (l/min) spre instalație este egal sau mai mic cu cel dat de pompa de căldură, turul spre consumatori nu trage și din puffer, ci îl ocolește.
Ce rol joacă pufferul în schema asta?
Când se închid o parte (sau toate) din actuatoare/capi termostatici/electroventile, debitul spre instalație devine mai mic (sau zero). Așa că: surplusul de debit (tot debitul) dat de pompa de căldură va (re)circula prin puffer.
Când se va produce amestec?
Când debitul volumetric spre instalație este mai mare decât cel dat de PdC:
a) pompa de circulație din PdC (oprită) stă;
b) pompa/ele de circulație externă/e este/sunt supra-dimensionată/e; lucru ce ar trebui evitat de către proiectant sau inginerul de service (punere în funcțiune). Exemplu: PdC face 55..65°C (eficiență proastă/cea mai proastă), iar spre instalație pleacă doar 30°C (amestec cu returul consumatorilor prin puffer).
Confort termic neatins?
În cazul caloriferelor, chiar dacă eficiența PdC ar fi proastă/cea mai proastă, un tur prea rece 30..40°C chiar ar putea să nu asigure confortul termic din casă.
Funcționarea optimă?
PdC să facă 28°C de pildă, iar spre consumatori (IPAT) să fie aceleași 28°C.
În schema de mai sus, turul către consumatori trece obligatoriu prin puffer; deci, întotdeauna turul instalației va fi amestecat, mai rece față de cel dat de PdC. Într-adevăr, turul prin serpentina boilerului va avea temperatura dată de PdC, fără amestec; e logic: vana cu 3 căi să fie înaintea pufferului (amonte).
