Preț
8 lei/m² util
proiect tehnic încălzire în pardoseală
sau
5 lei/m² util
dimensionare pompă de căldură
Articolul e și pentru beneficiari cu lucrare, și pentru cei cu doar-proiect (montaj altă echipă).
Alte info: Întrebări frecvente despre proiect (pompa nu duce, pași prea mari, nu se pune țeavă sub mobilă, bucle prea lungi, necesar de căldură prea mic etc.) sau pagina Proiectare.
Formulare proiecte IPAT sau PdC
| Am aprecia dacă veți citi această pagină în întregime. Cei care au citit deja pot face salt direct la: |
| F1: Formular încălzire în pardoseală; puterea PdC va fi calculată; nu e nevoie și de formularul F2. Acest formular (F1) nu e pentru cei cu instalații deja făcute. |
| F2: Formular putere pompă de căldură; instalații existente folosite sau încă nefolosite (noi). F2 nu trebuie completat de cei cu formular F1. |
Încă n-am vorbit cu cei de la sibotherm, să completez formularul?
Da. Completarea formularului este primul pas pentru colaborare. Fără să fi vorbit cu noi (mail sau telefon), puteți fi siguri că după primirea formularului, vom preda proiectul. Primim formularul automat pe mail, rezultă pentru noi că e foarte clară comanda proiectului.
În proiectul de IPAT va fi și dimensionarea PdC sau CTgaz?
Da. Nu trebuie plătit separat alt proiect pentru dimensionarea sursei de căldură.
Trebuie să cumpăr materialele de la sibotherm?
Nu. În proiect va fi o listă cu materialele, pot fi sau nu cumpărate de la noi.
Trebuie să fac lucrarea cu sibotherm?
Nu. În proiect va fi și prețul montajului nostru. Unii aleg să facă lucrarea cu noi, alții cu o echipă locală, sau chiar ei înșiși.
Voi primi asistență tehnică pentru IPAT?
Da. Asistența tehnică pentru IPAT va fi aceeași indiferent de caz:
° doar-proiect, sau
° A. pachet proiect + materiale, ori
° B. lucrare (PT + materiale + montaj).
Preț proiect
Plata în 1..2 zile lucrătoare după predare parte scrisă; cea desenată o predăm în 2..4 zile lucrătoare de la plată.
Obligatoriu: copie de buletin (dataprotection.ro) odată cu trimiterea datelor tehnice. Nu există varianta: fără copie de buletin și ceva avans, ci doar fără nicio copie și avans 100%.
Prețul se referă la m² utili și încălziți; nu construiți, nu utili neîncălziți (cămară alimente, terasă/balcon, demisol fără încălzire șamd).
| preț/m² | Proiect tehnic încălzire în pardoseală cu apă, în șapă (sistem umed) Formular 1 – Temă încălzire în pardoseală |
| 8 lei | doar-proiect materiale din altă parte, montaj cu altă echipă ex.: 140 m² ⨯ 8 lei/m² = 1.120 lei minim 800 lei, indiferent de arie (S<100m²) |
| 8-4 = 4 lei | pachet proiect + materiale. reducere la plata materialelor: 140 m² ⨯ (-4) lei/m² = -560 lei nu pentru comenzi de materiale ①²¹ sub 6.000 lei |
| 8-8 = 0 lei | lucrare proiect+materiale+montaj plătiți proiectul la predare îl vom scădea integral din factura de materiale lucrare nu contează suprafața |
| 0 lei | dimensionarea pompei de căldură e inclusă alegerea PdC sau CTgaz este inclusă Nu e nevoie de formularul 2 de mai jos. |
| °°° | |
| PdC | Pompă de căldură instalație existentă sau fără proiect de IPAT făcut de noi ° calcul necesar de căldură pentru dimensionare putere PdC, kW Formular 2 – Temă dimensionare PdC |
| 5 lei | minim 500 lei, indiferent de arie (S<100m², 50..100m²) |
| 5+3 = 8 lei | adăugăm 3 lei/m² pentru dimensionarea corpurilor de încălzire: radiatoare (fontă, Irsap, Cordivari), convectoare (calorifere din tablă), ventiloconvectoare minim 800 lei, indiferent de arie (S<100m², 50..100m²) |
Completare formular
Sperăm că veți avea timp să completați formularul (jos în pagină). Dacă nu, vă rugăm să ne sunați și dictați datele. Formularul poate fi completat și de pe telefon.
Reply (Răspuns) mail
Schimb de informații: doar pe mail, nu telefon, nu WhatsApp. Ne cerem iertare,
fără mail: confundăm informațiile, încurcăm, rătăcim, amestecăm, uităm.
Eficient, toate datele într-o discuție (istoric unic) = doar Reply (Răspuns) la mail, nu mail nou. Vă rugăm, inclusiv pentru un atașament nou, să folosiți Răspuns, apoi Atașează (agrafa e exact ca pe WhatsApp).
CC mail (carbon copy)
În cc puteți adăuga oricâte adrese de mail (soț/soție, arhitect, instalator, naș); adrese care vor primi acces în dosarul proiectului înainte de plată. Iar, după plată, oricine are linkul poate accesa, downloada, printa.

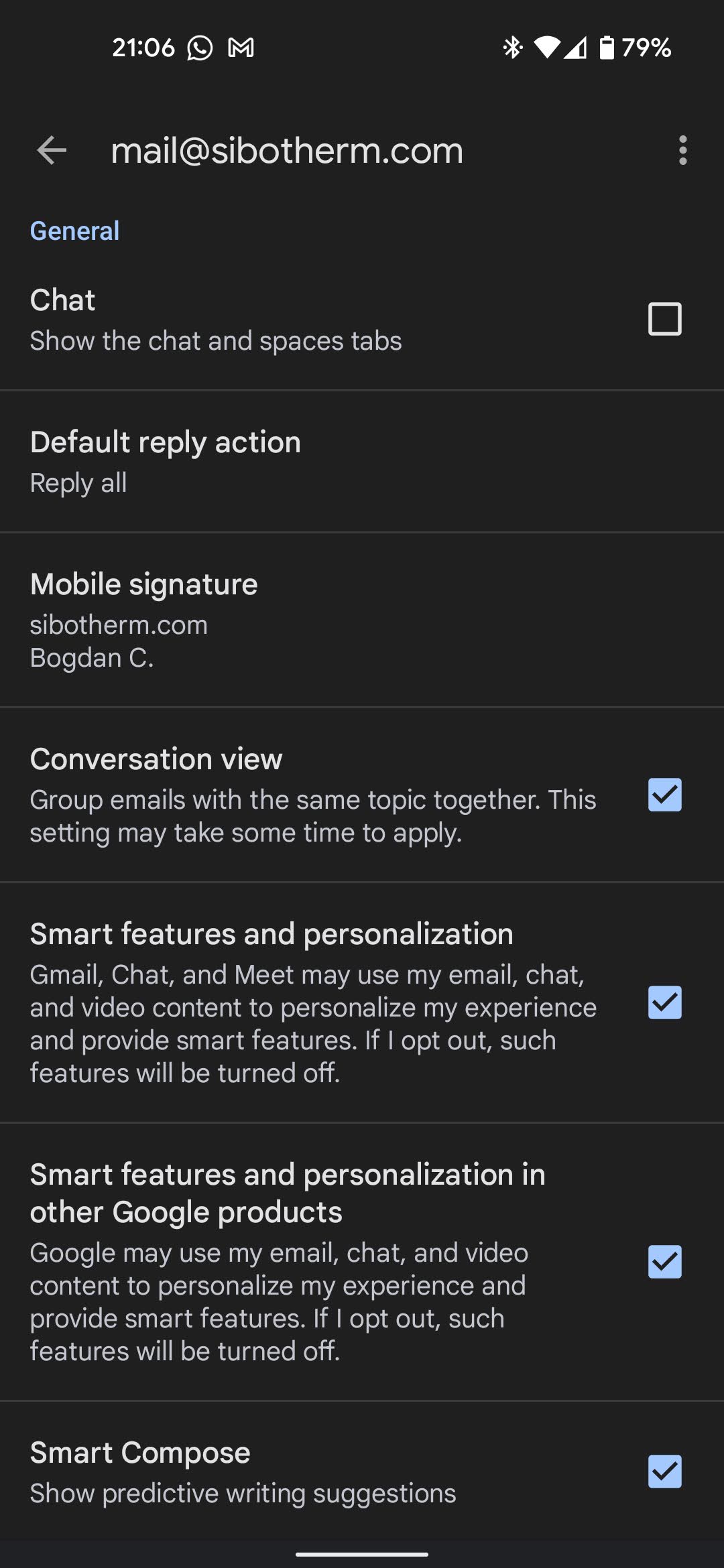

Mail de tip conversație
Am aprecia dacă și pe telefon veți seta vizualizare mail de tip conversație (conversation view / Gmail, Yahoo, Outlook, firma-mea.ro șamd).
Mai ales pentru cei cu Yahoo, insistăm să activați Conversații.
(comutator albastru)
(bifă / albastru)
Chat ⋯
Pentru lămuriri completare formular sau răspunsuri urgente, vă rugăm să folosiți chat-ul Google pe telefon (nu merge pe laptop). Mulțumim.
Date tehnice neschimbate
Date corecte, finale = una bucată proiect corect. Date re-re-schimbate = mai multe proiecte, re-re-plătite = ar fi corect. După predarea proiectului, clientul schimbă parchet cu gresie, încălzește și podul (nelocuit în DTAC). Schimbarea finisajului = aproape alt proiect = aproape alți bani. Dacă nu sunteți hotărâți în legătură cu: gresie, parchet; dimensiuni geamuri, uși; izolații termice pereți, acoperiș, placă sol, bază țevi șamd, vă rugăm, nu trimiteți încă tema de proiectare. Cu plăcere răspundem ante-proiect, dacă ne veți cere părerea.
Predare
Termen
5 zile lucrătoare de la primirea tuturor datelor partea scrisă; cea desenată 1..2 zile de la plată.
+5 zile lucrătoare după informații suplimentare sau schimbate, dacă va fi cazul.
Excepție lucrări
Uneori, putem programa lucrarea în 2 săptămâni de la comandă; caz în care facem proiectul într-un interval mai scurt.
Format digital
Proiectul va fi predat în format digital, în cloud. Păstrăm toate proiectele permanent, le puteți vedea, downloada oricând.
Dacă cereți, vi-l trimitem fizic pe hârtie, contra cost (500 lei).
Solicitare modificări, adăugări după predare înseamnă: evaluăm costurile, termenul de predare, vi le transmitem, facem schimbările după acceptul dvs.
Planșe as-built (după execuția lucrării)
Rareori, se schimbă poziția centralei, coloanelor, distribuitoarelor față de proiect. Planșele as-built nu sunt cuprinse în proiectul tehnic.
Poze (as-built)
Vă rugăm, faceți poze și/sau filmulețe cu toată lucrarea, înseamnă mai mult decât un proiect as-built. În poze/video, poate apărea o ruletă deschisă în cazul unui reper mai important.
Asistența tehnică începe
Între timp, răspundem întrebărilor despre lucrări care se fac înaintea instalațiilor termice, despre i-ții sanitare, despre cabluri electrice și automatizare; despre sursa de căldură, apă caldă menajeră ș.a. Aceeași rugăminte: conversații pe același mail cu Răspuns.
Asistență cu avans
Pentru cei care încă nu au început construcția, sau nu cunosc încă datele tehnice necesare proiectării, asistență tehnică = avans 500 lei; bani considerați pentru proiect sau lucrare.
Calorifere în băi?
Atenție!
Chiar dacă sunt noi nouțe, caloriferele trebuie spălate!
Conțin un ulei ars = anti ruginire pe timpul cât încă au aer, cât încă sunt în depozite, magazine etc. Acest ulei trebuie eliminat, se poate depune pe debitmetrele de IPAT, obturează secțiunea sau chiar le blochează.
Aceeași întrebare o au ~toți clienții. Des, nu este nevoie de aport de căldură pe lângă cea prin pardoseală. Când calculele impun aport, am sugera încălzirea în pereți, nu calorifer. Alt avantaj al pardoselii calde: nu se văd calorifere, nu încurcă. Vara nu merge încălzirea în podea, dar nici în calorifer. Prosopul se usucă de la podea, pe un suport de la Ikea. Stropii dușului se evaporă în 15 minute. Evident, e alegerea utilizatorului.
Dacă va fi calorifer, alimentarea lui o propunem direct din distribuție, nu dintr-o cale în plus pe distribuitor. Distribuție PPR 32 mm, înseamnă că se pun 2 teuri 32*20*32 (sau 32 egal cu reducție). Poate fi și varianta cu o cale separată pe distribuitor. De aici, va fi țeavă PPR 20 mm, racordată cu semi-olandeze de 20*3/4”. Dacă alegeți să-l alimentați cu țeavă PEX, ar trebui să apelați la tije L, speciale pentru racord calorifer, cca 250 lei/set (august, 2023).
În cel mai negru caz (eventuale calcule greșite) apelați la un calorifer electric wifi.
Așteptăm confirmare: folosire sau nu calorifer de baie. Mulțumim.
Purmo vs Rehau vs Uponor
Toți clienții ne întreabă despre aceste diferențe: Purmo vs Rehau vs Uponor.
Înălțimi sistem
Despre grosimi și alte info în articolul Șapă IPAT.
Propunerea noastră
XPS 3 cm (bază țevi) + șapă (include țevile) 6,2 cm = 9,2 cm + grosime finisaj
Vă rugăm, prevedeți o înălțime disponibilă de la placă beton sub ușă deschisă de 10..13 cm.
| cm | straturi (exemple de grosimi) |
| 10..11 | XPS 3,0 + țeavă 1,7 + șapă peste-țv 4,5 + finisaj 0,8..1,5 cm; cea mai întâlnită situație, șapă uscată, uzual, economic. Țevile de apă și termice tur, retur pot fi la acest nivel, încastrate în XPS, izolate cu spumă adeziv de polistiren. |
| +2..3 cabluri țevi apă rece acm | Planeitate: polistiren între cabluri electrice și țevi apă în fascicule neordonate (nu așezate perimetral, nu perpendiculare între ele) = EPS sau XPS de 2..3 cm (dedesubt), frecvent la parter, mai rar la etaj. Stratul ăsta poate fi considerat și ca izolație termică pentru conductele de apă rece și caldă. |
| 8..9 | XPS 2,0 + țeavă 1,7 + șapă peste-țv 4,0 + finisaj 0,8..1,5 cm |
| 7..8 | EPS-nuturi 1,0 + țeavă 1,7 + șapă peste-țv 4,0 + finisaj 0,8..1,5 cm |
| fluidă | Cu șapă fluidă (autonivelantă) pot deveni mai scunde cu 1,0 cm. |
| șapă mini 2,5..3 | Ppoate fi fluidă sau uscată. Nuturi fără polistiren + țeavă 10 mm + șapă peste-țv 5 mm = 1,5 cm + finisaj. Fibre de armare similar Sika (pt. uscată). |
| gresie | 12..15 mm = 5 mm adeziv + 7..10 mm gresie (foarte ok pentru PdC) grosime adeziv: 2mm/plăci mici și ușoare; 4..6mm/plăci mari și grele |
| parchet | 1,5..21 mm = PVC, laminat, stratificat, lemn masiv |
| μciment | 1..3 mm (ideal pentru pompe de căldură – preț, – păreri tehnice) |
| epoxi | 2..3+ mm (excelent pentru PdC) |
XPS = polistiren extrudat, EPS = polistiren expandat
Grosime maximă șapă
Șapa poate fi mai groasă de 6,2 cm, până la 8..9 cm turnată într-un singur strat, în funcție de producător, sau rețetă constructor.
Șapă mai groasă = inerție termică mai mare = pentru clădiri locuite 24/7, confort termic mai bun cu variații de temperatură mai mici, mai lente = putere instalată necesară, kW, mai mică (cca 20%) a sursei de căldură (aviz mai ales pentru pompele de căldură aer-apă!). Pierderile spre sol sunt relativ mici (±300 Wați, izolație XPS 5 cm sub placă și 3 cm sub țevi, 100 m² amprentă la sol). Nu este relevantă energetic supra-izolarea termică spre sol cu alte straturi XPS/EPS de 5..15 cm, în raport cu întreaga anvelopă.
Grosime variabilă șapă
Înălțimile șapei și/sau variațiile de înălțime nu influențează relevant calculele (regim staționar), nici funcționarea încălzirii/răcirii, nici facturile de încălzire. Se schimbă doar inerția termică (timpii de re-încălzire, răcire).
Diferențele de grosime contează doar la pornirea încălzirii = regim tranzitoriu, nu când am intrat în regim de transfer termic staționar, constant.
Pornirea încălzirii poate însemna o singură dată în viața clădirii, pentru că pornim căldura din timp, din septembrie.
Într-adevăr, fără adaptarea meteo a încălzirii, va fi foarte greu de gestionat cu orice automatizare super-sofisticată on/off, cu atât mai dificil spre imposibil pe măsură ce crește masa construcției.
Cu termostatele on/off (și legat/e cu sursa, și cu actuatoare), la fiecare comandă de re-pornire trebuie re-încălzită structura, permanent tranzitoriu, niciodată staționar.
Mai ales celor cu pompe de căldură (valabil și pentru CTgaz, GPL, lemn, electric) le sugerăm:
° șapă cât mai groasă;
° bază țevi fără nuturi, XPS (nuturile fură din contactul țevii cu șapa, fură din volumul ⇒ greutatea șapei, din inerție);
° tencuială după șapă (puțin mai mare suprafața șapei, pereții capătă ceva mai multă căldură, inerție termică ceva mai mare).
Arhitect, constructor
Disponibil prea mare
Noi nu intervenim în elementele de construcții (arhitectură, structură). Dacă aveți o înălțime disponibilă de peste 14..15 cm, vă rugăm să apelați la arhitect pentru a calcula geometria straturilor/grosimilor necesare față de cei 9..10 cm (de ex.) cât are sistemul de IPAT fără finisaj.
Diferențe de cotă
La fel, ar trebui consultat arhitectul, constructorul.
Sugestie: în ambele cazuri de mai sus, poate fi
° șapă mai groasă (inerție termică cât mai mare = cât mai bine),
și/sau
° polistiren expandat/extrudat în loc de o pre-șapă autonivelantă, obișnuită sau beton celular ușor.
Dacă trebuie supraînălțare cu 2..3 cm per toată placa:
° șapă de 8..9 cm versus de 6..7 cm; sau
° EPS/XPS de 2..3 cm suplimentar sub cel de prindere țevi.
Dacă există diferențe de cote de 4 cm a unei plăci, pentru cota de jos:
° șapă de 8..9 cm + EPS/XPS 2 cm; sau
° EPS/XPS de 4 cm, ori 2+2 cm sub baza de prindere a țevilor XPS (sau tacker/nuturi).
Temă proiect – formular
Am aprecia propunerea dvs de îmbunătățire/simplificare formular. Mulțumim.
