✓ montaj pompă de căldură aer-apă monobloc și split
✓ montare PdC instalație nouă ori instalație veche
✓ instalare PdC încălzire în pardoseală, sau calorifere, ori mixtă
✓ unde se montează
✓ schemă montaj (poze)
✓ preț manoperă instalare
Articolul conține linkuri către desene tehnice, scheme montaj, date tehnice, poze PdC ș.a. care pot fi accesate numai de beneficiarii noștri. Ceilalți cititori nu vor avea acces la linkurile care încep cu 🔐.
PdC = pompă de căldură
articol 👷🏻♂️ în lucru noiembrie 2024
Unde montez PdC?
Constructiv, PdC aer-apă sunt: tip monobloc și tip split. Monobloc = o singură unitate afară (tur, retur apă agent termic); split = o unitate afară și una înăuntru (tur, retur freon între ele; sau tur, retur apă – split apă). Mai multe info în Pompă de căldură aer-apă monobloc vs split.
| ⛔📁 ↓ Acces numai pentru cei cu PdC de la noi |
| 🔐PdC monobloc 4-6kW amplasare |
| 🔐PdC monobloc 8..16kW amplasare |
| 🔐PdC split 4-6kW amplasare |
| 🔐PdC split 8..16kW amplasare |
Unitatea poate fi montată oriunde, indiferent de orientare cardinală; lângă camera tehnică, de pildă. Nu va fi o eficiență relevant mai mare dacă va fi la sud versus nord. Unii fabricanți spun la sud, alții la est; însă depinde de geometria locului ș.a.
Unitatea poate fi montată și la distanță de 1..50 m (și mai mult) de casă. Pentru pierderi de căldură mai mici și protecție mecanică, ar fi binevenit montajul îngropat în pământ. Adâncimea de îngheț în România este de cca 1 m; dar, în funcție de buget, adâncimea poate fi mai mare. Pompa de recirculare din PdC (fără una externă) poate asigura circulația când distanța (PdC-casă) e sub 50 m, iar diametrul țevii de 1¼..2”.
Montaj ° distanțe minime
Sau cum mai întreabă lumea: „cam cât spațiu îmi trebuie ca să pot monta o PdC”?
Date tehnice Hyundai (dimensiuni, greutate, freon)
| 0,5m = de la sol (înălțime zăpadă); 0,3m = în spate, distanța minimă de la perete finit (decorativă); 0,3m = stânga; 0,6m = dreapta; 0,6m = deasupra; 2,0m = minim liber în fața PdC (partea cu ventilatorul). |
| Vânt Ventilatorul să aibă același sens cu vântul probabil. Între 2 ziduri unde există curenți de aer, PdC ar putea fi perpendiculară pe peretele casei, ventilatorul poate fi ajutat de acești curenți. Dacă vântul bate înspre peretele casei, PdC poate fi la 2..3 m de perete, ventilatorul refulează spre casă (v. linkuri m. sus). |
| Copertină Nu e obligatorie, dar foarte binevenită. Poate fi un panou așezat deasupra, dar demontabil pentru intervenții. Sunt utile pentru situațiile când nu mă pot înălța prea mult de la sol (min. 25 cm pentru condens). În zone cu vânt puternic, ar ajuta panouri laterale anti-vânt. |
Dacă nu este respectată distanța de 2 metri în fața ventilatorului:
1) o parte din debitul de aer exterior răcit poate fi recirculat, aerul aspirat de PdC va fi mai rece, deci COP mai mic; și
2) debitul de aer poate fi mai mic, implicit puterea PdC mai mică; același lucru când obturăm spatele și laterala evaporatorului (30 cm).
Aici este vorba de un compromis, totuși. Pentru intervenții, laterala stângă (sub 30cm de perete) va fi demontată incomod, la fel va fi și reparația.

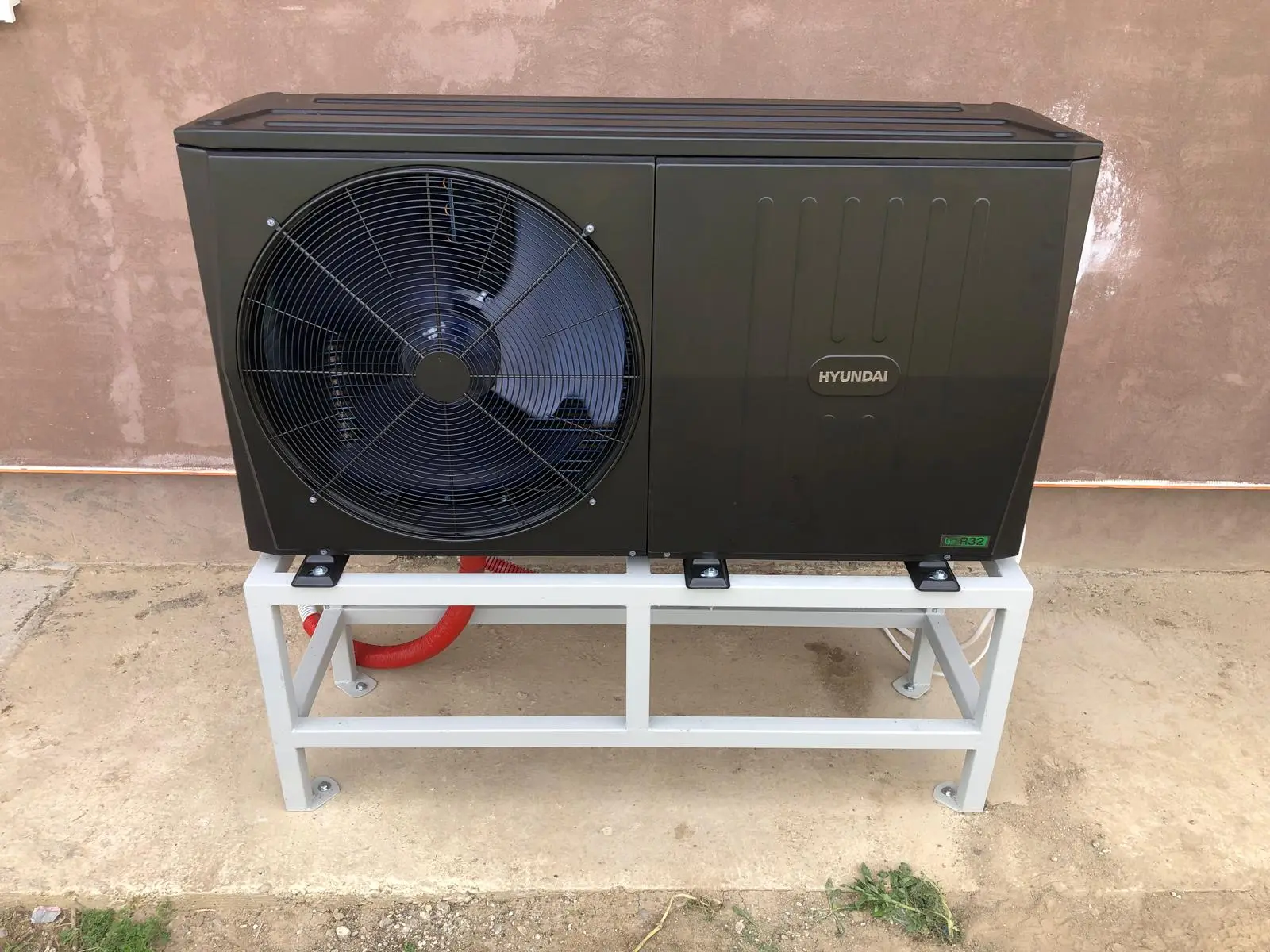

Montaj ° suport PdC aer-apă
Suport PdC = cadru metalic/plastic, soclu beton/bolțari ș.a.
| ⛔📁 ↓ Acces numai pentru cei cu PdC de la noi |
| 🔐PdC suport • cadru metalic |
| 🔐PdC suport • cadru metalic (poze) |
| 🔐PdC suport • soclu |
| 🔐PdC suport • soclu (poze) |
| 🔐Dosar poze suport PdC |
Unitățile exterioare (monobloc sau split) sunt livrate fără acest suport de prindere. Pentru clienții noștri trimitem diferite variante constructive, distanțe șuruburi prindere și poze utile ca să construiască acest suport în funcție de puterea și tipul PdC aer-apă.
Sub tălpi sugerăm folosirea anti-vibratoarelor din cauciuc.

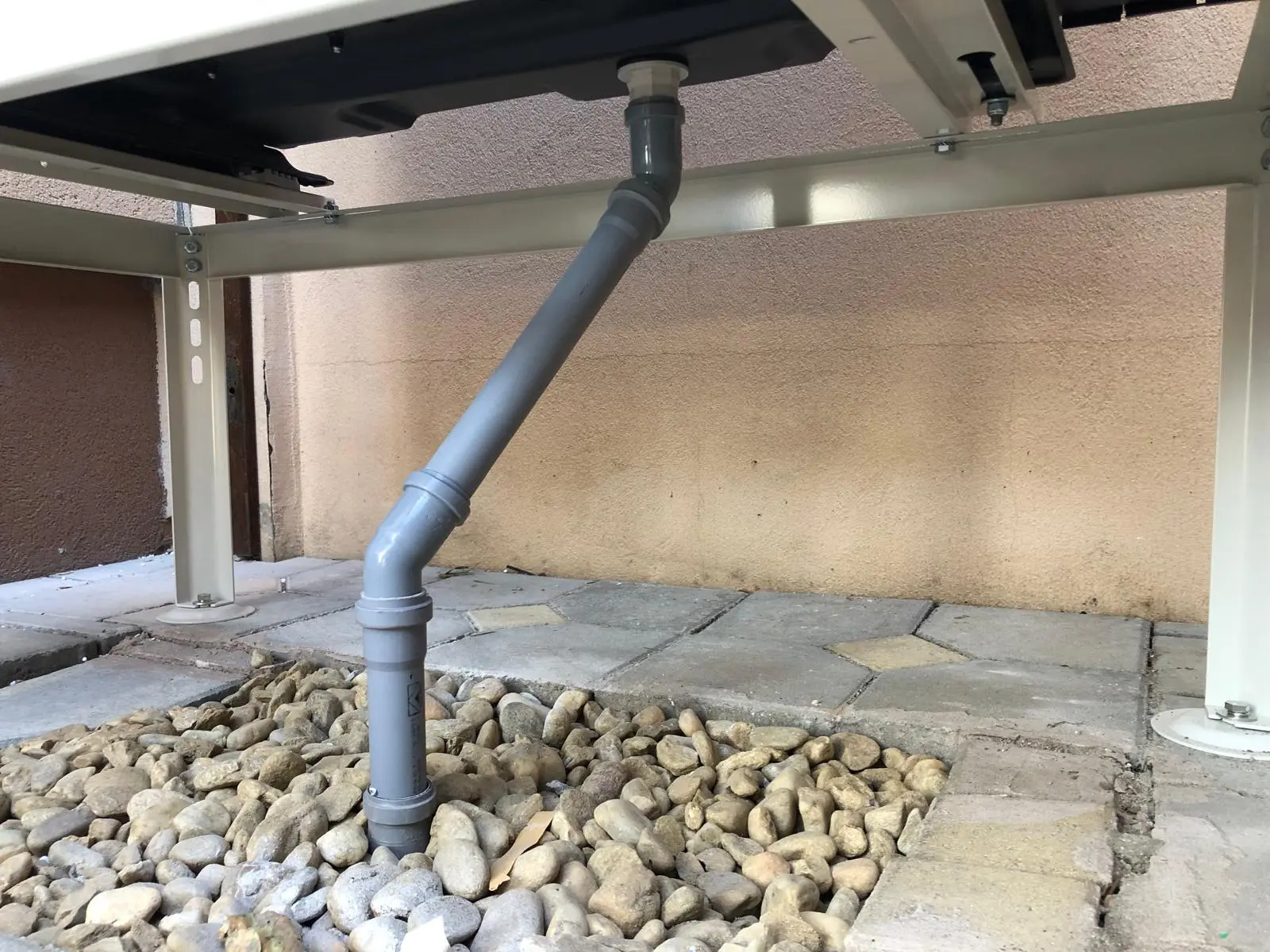

Montaj ° canalizare
Pentru date tehnice vezi: Preț canalizare, dezghețare
Racordul de canalizare interior sau exterior trebuie să existe în apropierea unității exterioare pentru condens. Dacă panta racordului de canalizare este mai mică (viteză mică a apei) folosim cablu degivrare elicoidal.
| ⛔📁 ↓ Acces numai pentru cei cu PdC de la noi |
| 🔐Dosar poze degivrare, canalizare |
Montaj ° cablu degivrare
| ⛔📁 ↓ Acces numai pentru cei cu PdC de la noi |
| 🔐Detaliu pozare cablu degivrare |
Pot fi unele zone, situații, unde nu ar face față (aer ceva mai umed în zonă). În aceste situații ar trebui să adăugați un cablu de degivrare suplimentar.
Cablul de degivrare poate fi legat în placa electronică (există 2 contacte) sau un cablu termostatat cu ștecher propriu, funcționează doar sub 3..5°C (puterea poate depăși 40W).
Montaj ° racorduri electrice
Cabluri 230V/400V, siguranțe PdC aer-apă
scheme din articol hyundai –
| ⛔📁 ↓ Acces numai pentru cei cu PdC de la noi |
| 🔐Detaliu pozare racorduri electrice – monobloc |
| 🔐Detaliu pozare racorduri electrice – split |
| 🔐Dosar poze racorduri electrice |
Alte date tehnice despre racordurile electrice
Montaj ° racorduri hidraulice
Date tehnice racorduri hidraulice (vas expansiune, antigel, volum minim, puffer, GPA)
Montaj ° racorduri frigorifice
| ⛔📁 ↓ Acces numai pentru cei cu PdC de la noi |
| 🔐PdC split 4-6kW racorduri |
| 🔐PdC split 8..10kW racorduri |
| 🔐PdC split 12..16kW 230V racorduri |
| 🔐PdC split 12..16kW 400V racorduri |
| 🔐Dosar poze racorduri frigorifice |
| 🔐Dosar poze racorduri hidraulice – split |
Alte detalii utile pentru montaj ° racorduri electrice, hidraulice și frigorifice:
| ⛔📁 ↓ Acces numai pentru cei cu PdC de la noi |
| 🔐Detaliu gaură perete monobloc |
| 🔐Detaliu gaură perete split |
Montaj ° regulator presiune diferențială
Sunt unele instalații cu probleme hidraulice care necesită folosirea unui puffer sau a unui regulator de presiune diferențială.
| ⛔📁 ↓ Acces numai pentru cei cu PdC de la noi |
| 🔐Detaliu montaj regulator presiune diferențială |
| 🔐Dosar poze regulator presiune diferențială |
Montaj ° controller
Controllerul vine la pachet cu PdC monobloc (cablul nu vine în pachet; trebuie cumpărat); sau în unitatea interioară PdC split (poate fi detașat). De aici se fac toate setările/comenzile.
Putere PdC
Dacă doriți să dimensionăm puterea PdC vă rugăm să completați acest formular: Temă dimensionare PdC (preț: 5 lei/m² util).
– Reducere 2 lei/m² dacă ați făcut calcul de dimensionare PdC și cumpărați echipamentul (vom scădea prețul din factură echipament).
– Reducere 5 lei/m² dacă ați făcut calcul de dimensionare PdC și facem noi montajul (vom scădea prețul din factură materiale).
Dacă aveți timp: PdC ° mică vs mare
Curbe adaptare meteo, amplasare & funcții, cablu comandă
| ⛔📁 ↓ Acces numai pentru cei cu PdC de la noi |
| 🔐Detaliu pozare controller |
| 🔐Dosar poze controller, legare WiFi |
Front pentru pompa de căldură aer-apă
Poze & planșe
Alte articole tehnice utile
Pompe de căldură aer-apă păreri tehnice multe info
Pompă de caldură preț explicat aer-apă sol/apă-apă
Pompă de căldură Hyundai preț, păreri, setări
Asistență tehnică PdC Hyundai
| Cu efort (lipsă timp) putem acorda asistență tehnică celor care cumpără echipamentul de la noi. Sperăm că nu vă suparați, dar am hotărât să cerem un avans de 500 lei (dacă nu cumpărați chiar acum sau cumpărați din altă parte). Dacă cumpărați de la noi echipamentul veți beneficia asistență tehnică PdC și 🔐. Preț echipament – Îl vom coborî la cel găsit de dvs pe net sau în magazin fizic cu livrare în 1..3 zile. – Vom scădea avansul plătit din factură dacă cumpărați de la noi echipamentul. Preț PdC Hyundai Montaj și asistență tehnică – Aparatele pot fi montate de noi sau nu, asistența tehnică va fi aceeași. Ofertă PdC & boiler•PdC materiale și montaj |
Montaj PdC – detalii utile
Mai departe, câteva aspecte tehnice de care să ținem cont.
Preț canalizare, dezghețare
Afară, schimbătorul aer-feron are aripioare convective pe țevi (cupru). Pe aripioare și țevi se formează zăpadă (gheață). Să fie un transfer bun între aer și freon, aripioarele trebuie să fie libere, curate, fără zăpadă sau praf. Când PdC simte un transfer slab, oprește încălzirea și face un ciclu de degivrare. Zăpada devine apă, curge în tăvița de jos. Tăvița are un orificiu de scurgere. Dacă se dovedește insuficient, se pot decupa formele pre-tăiate din tavă. Această apă ar trebui dirijată la canalizare interioară sau exterioară. Vara, când merge răcirea, se va scurge condens în tăviță.

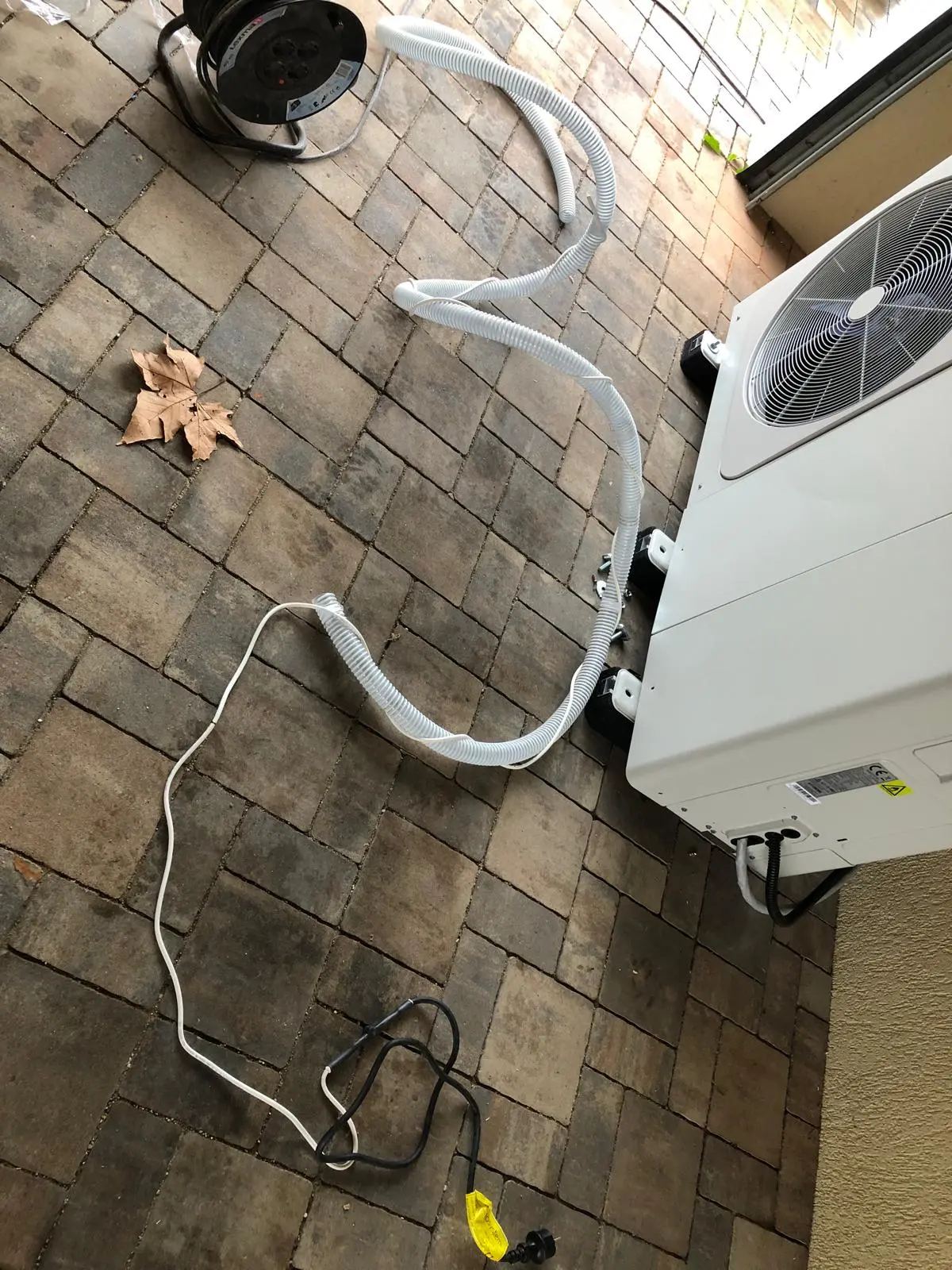

Cablu de degivrare
Tăvița poate avea temperaturi foarte, foarte mici. În timpul ciclului de degivrare, condensul din tăviță (deși călduț) poate forma o peliculă de gheață. La următoarele cicluri, alte pelicule. Să evităm formarea unui strat de gheață, se poate folosi un cablu de degivrare așezat pe tăviță, chiar înfășurat puțin și pe racordul de canalizare. Unele PdC au o ocolire de țeavă din schimbător așternută prin tava de condens; nu ar mai fi nevoie de acest cablu.
Comanda funcționării cablului de degivrare
Multe PdC au contacte pentru a lega acest cablu; softul dă comandă. Cablul poate avea propriul termostat și/sau ștecher, funcționează doar sub 3..5°C.
Prețul suportului
Canalizarea spre interior (galben).
Aici, s-a omis folosirea anti-vibratoarelor.
Nedrept de scumpe, foarte elegant, unitățile exterioare se livrează fără suportul de prindere. Pot fi de perete sau stative. Normal că nu putem pune pe perete o unitate de o tonă. Pe sol, pot fi: cadru metalic, șine cauciuc, soclu de beton etc. Supraînălțăm unitatea din cauza zăpezii de 40..80 cm, depinde de zonă șamd. Se pot folosi copertine, paravane, grilaje cu respectarea distanțelor minime față de unitate.
Prețul zgomotului
Există burete fonoabsorbant, panouri fonoabsorbante ș.a.
În prezentări, toate PdC sunt silențioase și foarte silențioase.
Scumpe ca diamantele, pompele de căldură sună (și unitatea exterioară, și cea interioară). Cea exterioară sună cel mai tare. Aș evita montarea sub un geam de dormitor. Se pot folosi panouri absorbante fonic (făcute de om, sau cumpărate = scumpe). Recomandată ar fi și folosirea anti-vibratoarelor din cauciuc. Astea ajută și la aplatizarea vibrațiilor elementelor din unitate.
Zgomotul maxim e la puterea maximă.
adaptare meteo = putere minim-necesară, nu maximă
⇒ zgomotele cele mai mici
în funcție de puterea cerută în acel moment.
Prețul soarelui, locului
Mulți clienți întreabă: nu e mai bine s-o punem la sud? Ba da. Dar dacă spațiul tehnic e la nord și merg cu țevile pe afară (aer, pământ) pierd mai mult decât în cazul că unitatea exterioară nu e spre soare. Unii fabricanți recomandă estul.
Unde montez pompa de căldură?
Dacă vrem să ne ferim de zgomot, unitatea să fie spre sud, iar camera tehnică e diagonal opusă, ar trebui să montez distribuția principală tur, retur în interior (prin casă). Pentru cele monobloc complet echipate, nu contează lungimea acestui traseu. Pentru cele splitate = freon între unități exterioară – interioară, lungimi mai mari (15 m×2, de obicei) = completare cu freon.
Pe timp de iarnă, în România nu prea avem soare (2,3 ore/zi, ianuarie, Cluj-N.). Aș recomanda montarea unității externe lângă camera tehnică, indiferent de orientare puncte cardinale.
Pot monta pompa de căldură în pod, beci?
Mda. Dar, în secunda doi de funcționare, vor fi țurțuri de gheață. Limpede că n-o putem monta în spații unde nu avem destul aer proaspăt adus de ventilator.
PdC nu e chiar așa frumoasă ca în prezentări. O pot masca?
Da. Grilaje, pereți, copertine, gard cu plante șamd. Să fie distanțele minime scrise în instrucțiuni.
Preț cabluri electrice
E mai eficientă o PdC trifazică față de monofazică?
Nu, nu sunt mai eficiente cele trifazate. Pentru puteri de 8..16 kW întâlnim ambele variante, 1∼ sau 3∼. Obișnuit, 3..7 kW sunt doar 1∼, mai mari de 16 kW doar 3∼.
Destul de nasol, aș spune că o pompă de căldură solicită cele mai multe specialități.
- instalator apă (tur, retur, umplere cu apă, cu antigel, dezaerisire, reglaje hidra, racord apă rece, apă caldă menajeră, expansiune, canalizare ș. multe a.);
- frigotehnist (freon între unități);
- constructor (soclu beton), sudor (cadru metalic solid);
- electrician (siguranțe și cabluri de forță);
- automatizări (comunicare unități, controler, termostate, senzori, pompe, vane cu 2/3 căi, servomotoare, actuatoare, degivrare);
- inginer service (verifică dacă ceilalți au făcut ok, preia garanția);
- inginer instalații termice (aici aș fi eu/colegii, total nefolositori).
Rugăm clienții ca un electrician să pregătească:
- siguranță și cablu pentru unitatea externă (compresor);
- siguranță și cablu pentru rezistența electrică.
Prețul garanției, PIF-ului
Garanție PdC aer-apă (dec. 2021)
2 ani ° Bosch, Hyundai, Midea, Nibe, Samsung, Stiebel Eltron, Termocasa, Wolf
3 ani ° Chofu, Daikin, Mitsubishi
Bani garanție, PIF
Inginerul de service face punerea în funcțiune (PIF), apoi preluarea garanției. Pentru PdC, PIF-ul poate costa mai mult față de CT gaz, de ex. ±800 lei/10 kW.
Pret montaj pompe de caldura aer-apa
Montare „ușoară”
În toate prezentările vedem textul: simplu și ușor de montat. Nu știu cum se face, dar montajul facil al încălzirii în pardoseală poate depăși nesimțirea de 15 €/m², montajul rapid al unei camere tehnice complexe cu pompă de căldură aer-apă poate fi ±3k €.
Proiect și asistență tehnică
Preț montaj zero lei: avem clienți care au reușit să monteze singuri (monobloc sau split). Apoi, inginerul de service a făcut PIF-ul și preluat garanția.
Da, față de tabel, prețul poate fi de 2..3 ori mai mic: leg țevile, umplu, plec; fără verificare, reglare, optimizare, post-asistare – nici cameră tehnică, nici instalație interioară (IPAT, calorifere ș.a.).
Montaj pompă de căldură instalație existentă
Mă aștept să nu existe proiect, nici echilibrare hidraulică, indiferent că vorbim de încălzire în pardoseală, sau calorifere. Pompa de căldură nu rezolvă aceste probleme. Să obținem cele mai bune rezultate, e limpede că trebuie să rectificăm aceste aspecte.
Preț montaj pompe de căldură ° aproximativ (dec. 2021)
Cuprinde după caz: montare unități, legare unități între ele, freon, antigel, umplere-aerisire, automatizare (panou comandă, rezistențe, pompe, vane cu 2/3 căi, senzori, cabluri forță, comandă) pornire, verificare funcționare, setări, reglaje hidraulice, post-asistență, garanție 2 ani.
Prețurile sunt pentru ca cititorul să-și poate face o idee despre diferențe.
| Tip pompă de căldură | lei |
|---|---|
| Monobloc doar încălzire | 4,5k |
| Split hydrobox doar încălzire | 6,5k |
| Boiler cu PdC încorporată (inclusiv materiale și racorduri) | 1,5k |
| Split hydrotank | 7,5k |
| Monobloc + puffer, pompă, rez. el. + boiler, vană 3 căi, vas exp., automatizare | 8,0k |
| Split hydrobox + puffer, pompă + boiler, vană 3 căi, vas exp., automatizare | 9,0k |
| Split fără hydrobox, sch. freon-apă + fluxostat, pompă + puffer, pompă 2 + boiler, vană 3 căi, vas exp., automatizare | 10k |
| Sistem complex – integrare alte surse de căldură, panouri solare acm ș.a. | 15+ |
Echipamentele și materialele nu sunt cuprinse.
Pentru non-Cluj, se adaugă benzină, diurnă, cazare.
Aici prețuri orientative, vom face ofertă particularizată, prețuri mai mici.
