Hornul centralelor termice cu condensare


Share

4 m → lungime maximă kit prelungire coș centrală termică pe gaz ≤ 35 kW. Hornul unei CT condensare de 24..35 (42) kW poate fi de 6 metri în total, de obicei.
⚠ Atenție! Kitul standard 60/100 mm are deja 2 metri: terminal = 1 metru + cot 90° (1 m echivalent). Mai poți prelungi 4 metri.
Un cot 45° = 0,5 metri echivalent.
Exemple:
✅ kit standard + 2⨯cot 45° + 1⨯tronson 0,5 m = 2 + 2⨯0,5 + 0,5 = 3,5 m < 6 m
❌ kit standard + 2⨯cot 90° + 1⨯cot 45° + 2⨯tronson 1 m = 2 + 2⨯1 + 0,5 + 2 = 6,5 m > 6 m

Vezi mai jos despre evacuarea condensului!

Horn centrale termice cu condensare
Horn centrale termice cu condensare

Nu pierde vremea pe net, sau aici!
Scrie în manualul de instalare al centralei termice. Vezi secțiunea Tipuri de horn!

Hornul centralelor termice pe gaz cu condensare este puțin diferit față de CT convenționale.
Panta este înspre CT, nu spre exterior.
Temperaturi gaze arse mult mai joase [cca 60°C versus 130°C].
Sunt făcute dintr-un „biet” plastic.

Poți înlocui centrala veche legată la coș cu o CT condensare în același loc?

Scriu articou’ ăsta, că aud „experți” care răspund cu: NU.


În primul rând: toate centralele cu condensare sunt turbo.

Se văd pe la blocuri niște tuburi albe, orizontale, lângă geamu’ de la bucătărie.

Hornul de la soba bunicii

(gaz, lemn) trăgea aerul proaspăt (oxigen pentru ardere) și evacua fumu’ în mod natural. Singur, fără ajutor, fără să consume curent. Mai tehnic: hornu’ avea tragere, ce mai? De n-avea tragere, se făceă fum în casă. Se-ntâmpla ‘naintea ploii.


hornul la centrale termice pe gaz
Hornul unei centrale termice

Acum, în soba modernă (centrala termică), există un ventilator electric. Ventilatorul în mod forțat (cu japca) trage aer și împinge gazele arse în exteriorul clădirii. Similar cu ventilatorul din băile fără geamuri. Da, cam sună 🙁

Hornul centralelor termice moderne

este compus din tuburi acum. Un tub de tras aer și un tub de evacuat gaze arse.
1. De obicei, tuburile astea sunt băgate unul în altul. Coaxiale, că sună mai bine. De-aia vezi doar un tub. De fapt, vezi doar cel exterior. Celălalt tub e în interior. Cel interior scoate gazele arse, normal să fie mai lung.
2. Dar, există și tuburi separate, nu coaxiale: un tub aspiră aer proaspăt, un alt tub separat evacuează fumul.

1. Hornul coaxial vine standard cu centrala.
Diametre obișnuite: interior 60 mm, exterior 100 mm (60/100).
Lungimi obișnuite: 50..100 cm. De-aia CT se montează pe, sau lângă perete exterior.
Centralele de puteri mai mari, 35+ kW, au horn cu diametre mai mari.
Oricum, diametrele și lungimile pot diferi de la un model de centrală la altul.

Cât de lung poate fi hornul unei centrale termice?


hornul la centrale termice pe gaz prelungiri
Hornul centralei termice pe gaz – prelungiri

Nu poți prelungi cât vrei. Există o lungime maximă în funcție de marcă/model CT, diametre horn, coaxiale, sau separate etc.
Dar, pot fi de 6..16..30 metri. Diametre mai mari, non-coaxiale.

Echivalare tuburi coaxiale 60/100 mm!
un cot la 90° = 1 m,
un cot la 45° = 0,5 m.

Exemplu de maximum 6 metri:

Horn standard: tub 1 m + 1 cot 90° = 2 m.

Mai poți prelungi: 4 * tub 1 m. Sau: 3 * tub 1 m + 2 * cot 45°.

Dacă nu te-ncadrezi aici, stai liniștit, există n² variante de sisteme aspirație-evacuare. Partea nasoală: sunt foarte scumpe. Vezi tabelul de mai jos!

Poți înlocui centrala veche legată la coș cu o CT condensare în același loc?

DA. Răspunsul este: da.
Însă, coșul vechi ar trebui să fie din ALUMINIU, sau INOX.
Dacă este coș de fum din zidărie (cărămidă ceramică, beton) ori tablă non-inox, acesta nu poate fi folosit direct, din cauza pH-lui scăzut (3..4) al condensului ce poate apărea. În astfel de coșuri pot fi introduse tuburi de plastic, PVC, ABS, polimeri, aluminiu, inox.

Centrala va trage aerul (necesar arderii) din încăpere, exact cum făcea cea veche.
Se va lega la coș doar evacuarea gazelor arse. Cum ar veni: doar tubul din interior, descris mai sus.

Mai nasol va fi cu partea de evacuare condens.

Asta trebuie legată la canalizare:
1. canalizare interioară, sau
2. canalizare exterioară, cu condiția folosirii unui cablu de degivrare pe tronsonul exterior.

NU trebuie nicio chestie de neutralizare!

Condensul are pH = 3..4, acid. Atacă oțelul cică.
Însă, pH-ul ăsta mic NU atacă PVC-ul, PP-ul, sau din ce plastic ar fi canalizarea omului.

NU trebuie o țeavă de PVC 50 mm, dreaptă, înclinată pe tot traseul!

Condensul este ca cel de la aerul condiționat. Foarte curat. Pentru condens se poate folosi o țeavă de PPR 20..25, sau cupru 15..18 mm. Țeava poate coborî sub centrală pe podea. Merge până la coloana de canal. Acolo se ridică până în racord. Se va forma o liră, formă de „U”. Punctul A să fie mai sus decât punctul B. Condensul centralei să fie mai sus decât punctul de racord în canalizare.

Într-adevăr, un manual poate preciza că n-ar permite liră. Însă, în 20 de ani n-am avut o problemă cu condensul pe liră de cupru 15..18, ori PPR 20..25 mm.

N-are nimic că va fi apă în lira formată.

Apa curge încetinel,
Datorită diferenței de nivel.

În sifonul de sub chiuvetă cum stă o gardă de apă?

⚠ Ar fi bine ca punctul de racord în canal să fie etanșat. Dacă nu = mirooos!

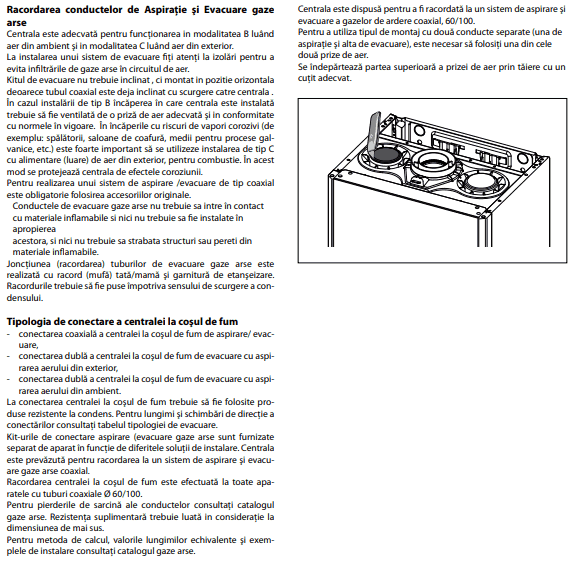

Manual instalare aspiratie evacuare centrala cu condensare 2018
Manual instalare aspirație evacuare centrală cu condensare 2018

Alte variante de horn centrale termice pe gaz

2. Cele două tuburi pot fi separate, nu unu-n-altu’.
Se poate renunța la tubul de aspirare.
Se poate monta vertical. Te miri câta metoda…

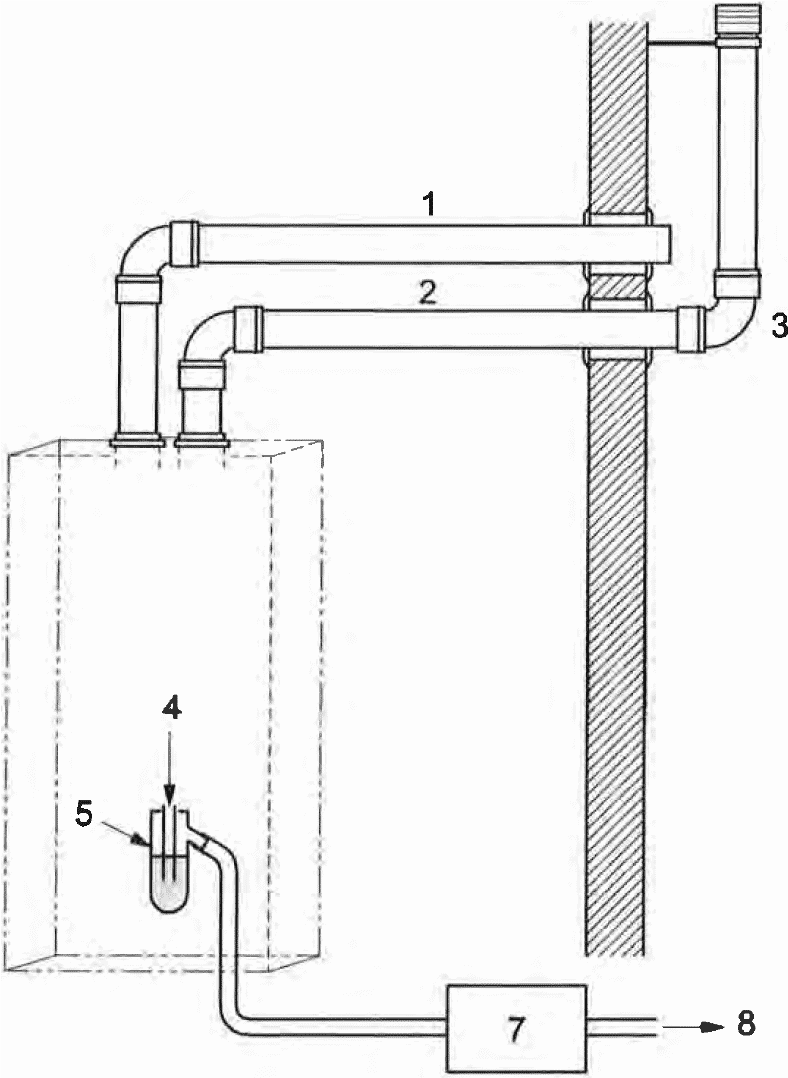

hornul la centrale termice pe gaz tuburi separate
Condens centrală termică pe gaz

1 – conductă admisie aer necesar arderii
2 – conductă de evacuare a gazelor de ardere
3 – racord cu cot la 90°
4 – condensat
6 – sifonul centralei
7 – dispozitiv de neutralizare condensat
8 – evacuare condensat cu înclinare


În manualul de instalare CT ar trebui să fie datele tehnice referitoare la horn.

În tabelul de mai jos se înțelege:
12 metri = 6 * 2 (interior + exterior).
Vezi C13 la 24 kW (24 EU in tabel), 60/100 mm!


hornul la centrale termice pe gaz tabel
Tipuri de aspirație aer și evacuare gaze arse

Bani pe horn centrală termică, sau schimbi instalația de gaz

Trebuie să faci diferența de bani între cât costă prelungirile de horn și cât costă să schimbi instalația de gaz.

Succes! Grijă! Moș Crăciun nu prea vine pe „hoarnele” astea.


uMpic de timp?
Ce cuprinde o lucrare încălzire în pardoseală preț
Cluj-Napoca & țară.
Și… un ghid de încălzire în pardoseală.

Comentariu. Mulți au pus întrebări. Probabil, răspunsul ți-l găsești 😃 prin miile de mesaje din pagina Comentarii.

29 de comentarii la „Hornul centralelor termice cu condensare” →share🔗clic👆lung pe data unui mesaj

  1. Buna,
    Vreau sa inlocuiesc centrala veche cu una noua (ariston genus one 24, multumesc de recomandari 🙂
    Una din probleme este evacuarea condensarii.
    Centrala va fi amplasata pe peretele exterior, la aprox 4 m (masurati drept, fara diferenta de nivel, probabil peste 5 in mod real) fata de canalul de colectare (alt perete).
    SPune-mi te rog care ar fi cea mai buna solutie de evacuare a condensarii.
    Multumesc

    Răspunde
    • Deși cartea spune că trebuie pantă, noi pur și simplu facem liră din cupru 18, sau PPR 20. Coborâm pe podea, urcăm în racordul de canal. Atât timp cât centrala, punctul A, e mai sus decât racordul canalului, punctul B, apa curată (condensul) curge. Probabil, la 15 ani suflați în țeavă, că se poate depune câte un micron pe an. Oricum, există mici pompe, 250-300 lei, pentru condens. Sau, se poate face racordul afară, în burlan, dar folosiți un cablu de degivrare, 150..200 lei.

      Răspunde
  2. Buna ziua.
    Eu am un Vitodens 050 W de 24 kW si sunt nevoit sa prelungesc cosul centralei un inca 3.5 m din punctul in care se termina kitul standard. Imi puteti spune va rg daca este ok si daca trebuiesc facute si setari aditionale in centrala?
    Va multumesc!

    Răspunde
  3. Buna.
    Hornul centralei termice cu condensare poate fi montat direct in sus (doar vertical) prin plafon?
    Dacă Da, există o lungime minima? (mi-ar fi suficient 60 – 100 cm)
    Pot monta afară, pe capătul hornului o “ciuperca” pentru a nu ploua in horn?

    Răspunde
    • Kit standard = cot la 90° + un terminal orizontal (tub cu o protecție de plastic afară)
      Se găsește pe toate gardurile, 99,9999% sunt așa.

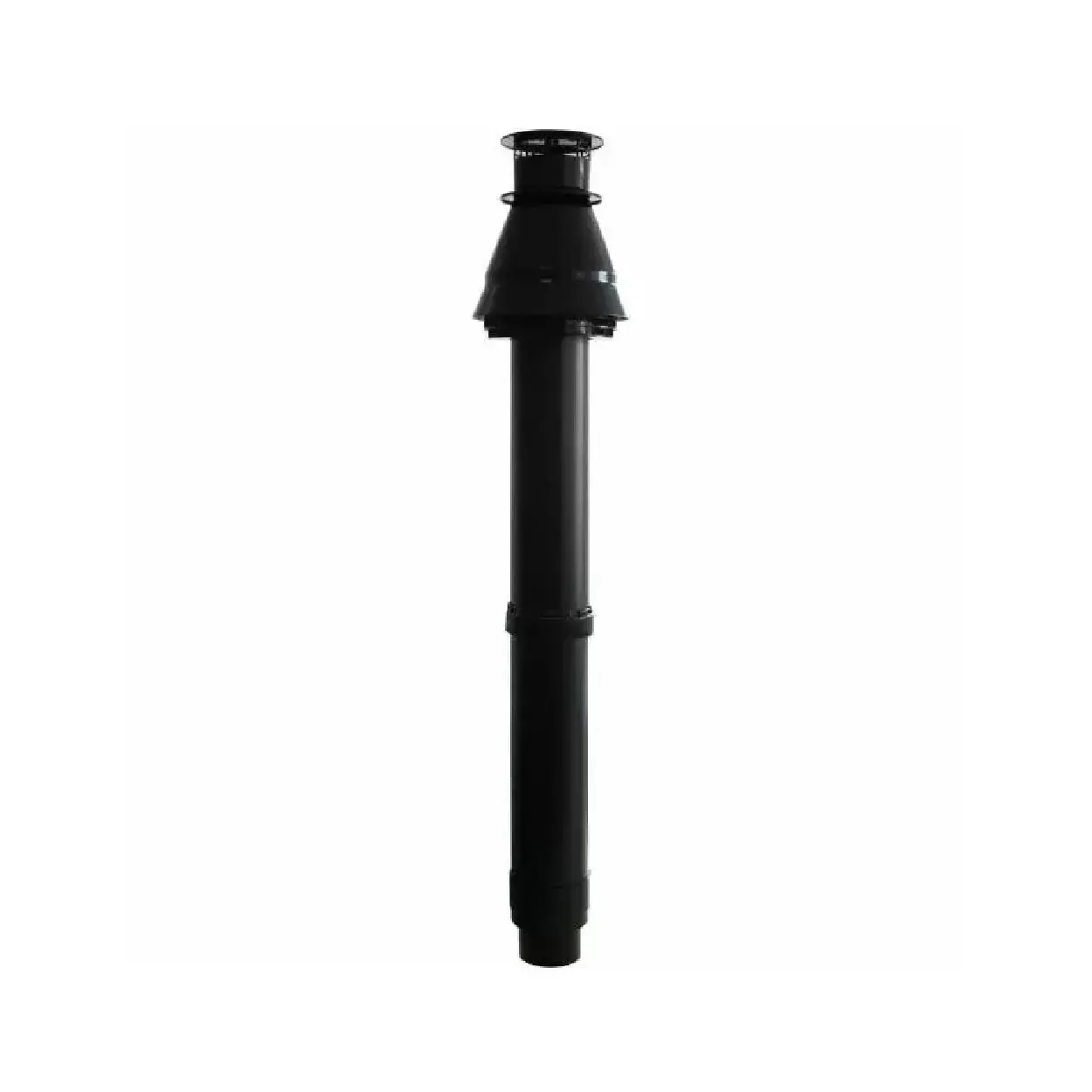

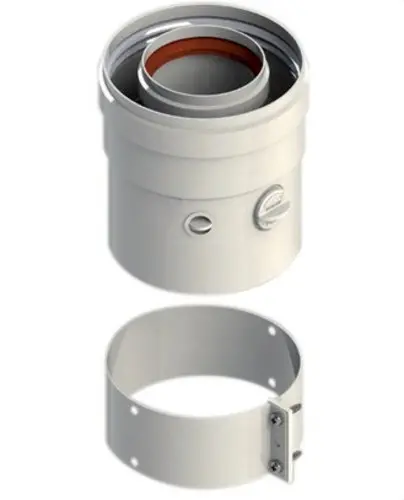

      Kit vertical = tronsonel la 180° (adică, drept în sus) + un terminal orizontal sau vertical = cu căciulă ca la canalizare, sau horn de șemineu.
      Pe bază de comandă. Uni comercianți nici n-au auzit de el. Poate fi de vreo 12 metri, parcă. Citiți manualul centralei dvs. Sigur găsiți specificații despre horn.

      Răspunde
  4. Ce se intampla daca panta spre centralala e mai mare de 3 grade?
    Daca tocmai am schimbat centrala veche clasica cu una in condensatie si momentan nu am posibilitatea sa o atasez la scurgere, pot aduna condensul intr-o galeata pe care sa o golesc cand se umple? E vreun pericol, emana gaze in casa?

    Răspunde
  5. Traseul de evacuare poate cobora cu 2 coturi de 90 ( in plus fata de cel conectat la centrala) in cazul in care gaura prin perete spre exterior mai jos decat marginea superiora a centralei? Se respecta lungimea max de 4 metri a traseului. Centrala Viessman Vitodens 050.

    Răspunde
  6. La o centrala condensatie, Cu toate ca este panta spre interior a kit-ului de evacuare, totusi curg picaturi in exterior.
    Probabil spre iarna se vor forma turturi.
    Care ar fi explicația?
    – daca panta este prea mare? Peste 3%, Ar putea fi un motiv?
    – etansarea kit-ului?
    – condensul nu curge corect din centrala spre evacuare
    Alta sugestie?
    Multumesc.

    Răspunde
  7. Buna ziua,

    Se poate introduce tubul coaxial prin hornul (din ceramica) folosit de centrala conventionala , atata timp cat se respecta lungimea maxima admisa?
    Daca da, faptul ca traseul tubului coaxial este mai intortocheat, include 2 coturi de 90 de grade plus cel din kit, poate influenta evacuarea gazelor, respectiv condensul?

    Răspunde
  8. Buna ziua,
    la ce inaltime minima fata de trotuar ar trebui sa fie montat,conform normativelor, kitul de evacuare gaze arse la centralele cu tiraj fortat? Cat ar trebui sa iasa minim din planul fatadei?,Mentionez ca ar da direct in strada.Vedeti un pericol sa creeze gheata cu pericol pentru trecatori(CT 65 KW)?
    Inteleg ca nu poate fi mai lung de 6m?Ar putea fi scos prin cosul de fum al fostei centrale cu tiraj natural dar hornul este din ceramica deci ar trebui sa prelungesc kitul care vine cu centrala cu PP !Dar ar fi mai lung de 6m!Plus ca este cam scump PP!Deci daca scot prin perete ar iesi la maxin 1m deasupra trotuarului.Cineva mi a spus ca minim ar fi 1,8m?
    Daca pentru actuala centrala cu tiraj natural putere utila 71 KW am proiect,pentru cea noua avizarea ISCIR nu presupune un nou proiect din cate am inteles!?
    Multumesc,
    Mihai

    Răspunde
    • Hornul poate fi 16 m, 20 m, 100+ m. Depinde de configurație. Deschideți manualul de instalare al acelei CT gigant la paragraful Horn. Obligatoriu să dea condițiile de aspirare aer, evacuare fum.
      Într-adevăr, hornului zidit cică i-ar afecta mortarul pH-ul scăzut din condens. Mi se pare stupidă condiția asta. Doar, fumul CT-lor convenționale nu condensa pe horn? Nu era același pH? Mă rog.
      Condițiile cu hornul le impun normele de gaz. Nu le (mai) știu. Nu le-am citit de ani ¯\_(ツ)_/¯.
      Voi întreba luni, colegii ce se ocupă cu gazul.

      Io consider că ar fi de bun simț (nu tehnic) să nu dea fumu-n oameni. Oricum, puteți apela la un terminal vertical. Adică, scoateți hornul și îl orientați în sus. Condensul se leagă la canalizare interioară – obligatoriu. Deci, cu el nu vor fi probleme: nici de derdeluș pe trotuar = rupere cap pietoni, nici de non-funcționare a CT.
      Cel mai elegant = tubulatură inox (aluminiu, plastic) prin hornul zidit. Aerul proaspăt îl poate lua din încăpere = priză de aer proaspăt în perete exterior.

      Dacă aparatul consumator de gaz nou = CT veche = proiect gaz nu mai trebuie.
      CT nouă, aspirație-evacuare nouă = ar trebui proiect. Însă, depinde de inginerul de service al CT cât e de riguros.

      Răspunde
    • Ceramice, vă referiți, cred.
      Montate de noi vreo 10 buc.
      Funcționează foarte ok, dimensionate corect.
      Sclivisite pe interior în sensul drumului de fum = avantaj curgere gaze arse.
      Nu știu îngheț-dezgheț. Dar, ca o țiglă ceramică ar trebui să se comporte.
      N-a sunat nimeni că i-ar fi crăpat.
      Atenție! Foarte importantă dimensionarea: putere cazan, înălțime, diametru.
