Țevi PPR sau PEX? PPR vs PEXAL (PEX-Al)? Inox gofrat? Cupru? În casă de om, care sunt mai ok pentru instalațiile sanitare și termice (distribuție încălzire în pardoseală)? Care sunt mai bune pentru montajul îngropat? Durata de viață? Cam toate au aviz sanitar, pot fi folosite pentru apă potabilă.
☼ Articolul nu e pro sau anti vreunui material sau brand. Oricum, cine fabrică PEX spune că PPR e nasol. Cine fabrică PEX-Al spune că îmbinarea prin sertizare e mai sigură decât manșonul alunecător de la PEX. Cine fabrică PPR spune că e mult mai rezistent decât orice PEX, PEX-Al. Țevile de cupru moale și inox gofrat sunt foarte scumpe etc.
Material, montaj potrivite
Instalație | Montaj îngropat |
---|---|
– Cameră tehnică ▻ la distribuitoare IPAT – PdC monobloc (afară) ▻ la distribuitoare IPAT | PPR PEX PEX-Al cupru moale |
– Sanitare interioare (apă rece, caldă, recirculare) | PPR PEX PEX-Al cupru moale |
Instalație | Montaj aparent |
---|---|
– PdC split unitate interioară – CTgaz (încălzire, apă rece, caldă) – Boiler | PPR inox gofrat PEX PEX-Al cupru moale / semidur |
– PdC split între unități exterioară ▻ interioară | cupru moale |
În instalațiile cu panouri solare pentru apă caldă sunt frecvent temperaturi de ±120°C, așa că țevile potrivite sunt: inox gofrat, cupru; iar, izolația termică ar trebui să reziste spre 150°C. Noi descurajăm folosirea acestor sisteme, nu montăm.
Viață PPR vs PEX
Viață PPR de 2× mai lungă vs PEX
100 ani/PPR versus 50 ani/PEX
Să începem cu asta, durata-aaa de viață-ăăă. Că toată lumea spune: Mie-mi treb’e ceva de calitate, ceva să dureze ani și ani; nu pun în propria-mi casă orice ciuruc de țevi, nu pun jenantul PPR, instalatorul îmi spune să mă feresc de așa ceva, PPR_ieftinitură. Foarte bine, să vedem!
100 de ani PPR

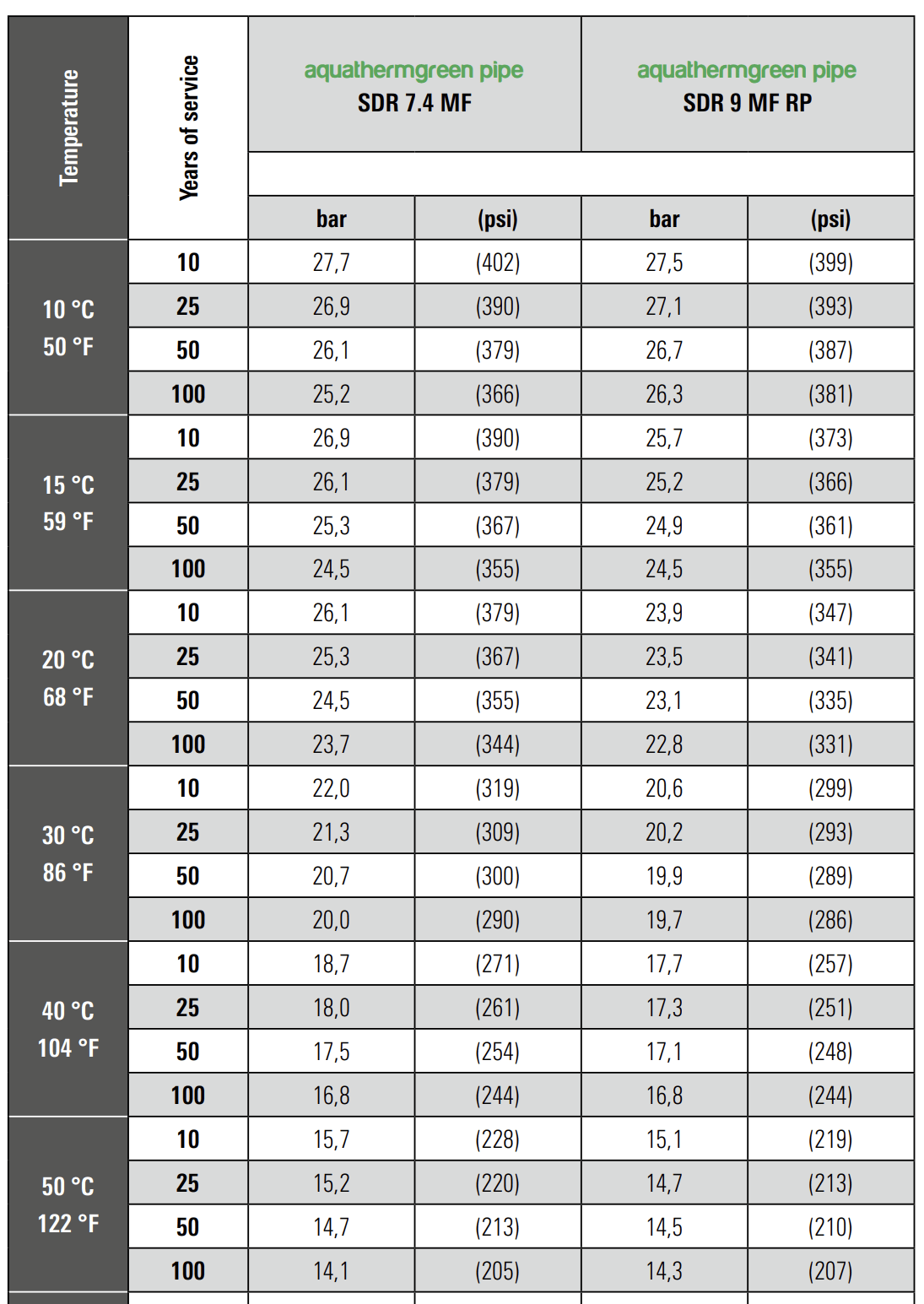

PPR-ul trăiește lejer, bine-mersi, 100 de ani, chiar la presiuni de 14,1 bari și temperaturi de 50°C. Cam câți ani va trăi la presiuni de 1 bar și sub 30°C, cum funcționează instalațiile noastre de IPAT cu adaptare meteo!? Peste 1000 de ani? Cam câți ani trăiește cu apă rece de 10°C și presiuni de 3..4 bari cât au instalațiile de apă rece; 42..45°C cele de apă caldă?
50 de ani PEX
PEX Rehau (Rautitan stabil sau flex) se laudă cu 50 de ani. Însă, nasol, nu găsesc nicicum: la ce presiuni și temperaturi se referă? 3 bari? 30°C? Oricum, presiunea maximă e de 10 bari, nu ditamai 27,7 bari cât are PPR-ul cu care lucrăm noi.
Montaj îngropat fitinguri
PPR-ul poate fi montat îngropat în șapă, cărămidă, tencuială, pământ șamd, chiar dacă sunt folosite fitinguri (mufe, coturi, teuri, adaptori) pentru îmbinare.
Extras din prescripții tehnice Aquatherm (caută floor)
POTABLE WATER AND HEATING INSTALLATIONS
The aquatherm green pipe system offers all installation options with an environmentally friendly material: from the house connection station via the hot or cold water distribution and the boiler connection to the last tapping point (in-wall or on-wall installation). Risers, designed in aquatherm green pipe composite pipe, with a conventional floor outlet or floor distribution in connection technique can also be
implemented.
Montaj îngropat dilatări
Țevile neizolate îngropate în șapă devin una cu șapa, cum e armătura de fier în betonul armat. În cazul țevilor PPR izolate (termic, copex), dilatările sunt preluate de spațiul liber dintre țeavă și izolație.
Extras din prescripții tehnice Aquatherm
Concealed (îngropate) installations generally do not require a consideration of the expansion of aquatherm pipes. A temperature induced linear expansion is prevented by the embedding (încorporând) in the floor, concrete or plaster (ipsos). The compressive strain and tensile stress arising from this are not critical as they are absorbed by the material itself.
Adică: în cazul țevilor îngropate în șapă, beton, ipsos, țeava nu se dilată/contractă, iar tensiunile de dilatare/contractare sunt absorbite de țevile însele.
Dilatări instalații sibotherm
Top dilatări termice:
1. Δt25°C apă caldă menajeră – între 20° (stătută) și 45° (rar 50°, chiar 65° cei care folosesc antilegionella la boilere)
2. Δt13°C apă agent încălzire șapă – între 22° și 35° (rar 35..40° case mai puțin izolate)
3. Δt10°C apă rece – între 8 (rețea iarna)..10° și 15..18..20° (apă stătută)
4. Δt8°C apă agent răcire șapă – între 16° (peste punct de rouă) și 24° (nu foarte cald afară)
Este vorba de temperatura apei, peretele țevii (întreaga grosime) nu capătă instantaneu temperatura apei (apa rece, caldă au consumuri intermitente, scurte). Deci, Δt de mai sus este mai mic și depinde mult de timpul de folosire a apei reci/calde.
Uite un motiv în plus să ne creadă și cei mai sceptici că, într-adevăr, nu a fost cazul să reparăm vreo instalație de PPR de peste 20 de ani. Dilatările, contractările mari și dese (mail ales șocurile termice – termostate ON/OFF, panouri solare apă caldă – și de presiune) evident că îmbătrânesc și slăbesc instalațiile. Nu e cazul nostru.
Montaj aparent
Cum arată o instalație din PPR? Cum arată o instalație din PEX-al cu sertizare!? Cât de urât poate arăta o instalație din PEX cu manșon alunecător care îngroașă evazat țeava!?
Câte coliere de prindere avem nevoie la PPR? Dar la PEX ori PEX-al?
Presiune
Presiune PPR de 6,5× mai mare vs PEX, PEX-Al
PPR rezistă la presiuni de 2(2,5..6,5 chiar)× mai mari, au PN20 (PN25 Aquatherm) versus abia PN6 ori PN10 PEX sau multistrat.
A. Ce este o lovitură de berbec? Water hammer; Water hammer YouTube.
presiune hidrostatică
instalație sanitară
= 1× 3 bari
la ±3 bari reglăm reductorul de presiune apă rețea sau hidroforul modulant
presiune hidrodinamică
lovituri de berbec
presiuni de 3..10× mai mari
= 3..10× 3 bari ⇒
șocuri de 9..30 bari
Un mic și rapid experiment: deschide maxim apa (rece) baterie chiuvetă, închide brusc, observă mișcarea racordului flexibil.
B. De ce pușcă flexibilele de sub chiuvetă sau vreun racord sertizare taman când suntem în concediu?
Top presiuni acceptate
- 38+ bari = PPR Kalde Klima; 38 : 6 = 6,5× peste unele PEX, pexal
- 20 bari = PPR cele mai ieftine țevi;
- 27,7 bari = PPR Aquatherm cu fibră compozită SDR 7,4;
- 10 bari = PEX Rehau flex și stabil;
- 6 bari = PEX Rehau Rautherm; pentru încălzire în pardoseală = ok; însă pentru apă rece, caldă nu este potrivită. Idem sistemele Uponor, Tece, Purmo, Tieme ș.a.
PPR e foarte rezistent la presiunile mari date de loviturile de berbec, 10..30+ bari la închiderea bateriilor, plutitorului de la WC, sau la pornirea hidrofoarelor, pompelor de puț fără turații variabile.

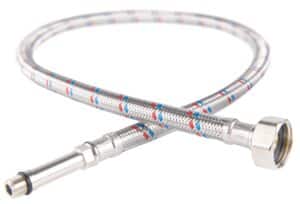

Anti-lovituri de berbec: racordurile flexibile de la baterii să fie mai lungi astfel încât să facem o buclă ➰ (coadă de purcel). Bucla poate prelua mecanic (mișcare) loviturile de berbec.
racord flexibil buclă
Îmbinări, fitinguri
sudură PPR
fitingul devine una cu țeava
diametrul interior fiting egal cu dimetrul exterior țeavă
sudură-ăăă
termofuziune
Sudură (electrofuziune)
Observăm că mulți clienți știu că cea mai bună îmbinare a țevilor este sudura prin electrofuziune Wikipedia. Corect. Însă, lumea nu știe că electrofuziunea este aceeași termofuziune de la PPR. În ambele cazuri, de fapt, încălzim materialul: prin fire electrice încinse @ electrofuziune și prin bacuri încinse (tot) electric @ termofuziunea cunoscută la PPR (diametre 20..110mm).
Electrofuziunea o întâlnim frecvent la țevile de PEHD (de obicei la rețele exterioare de apă), dar există electrofuziune și pentru PPR.
Sertizare vs manșon
Sertizarea se laudă că e mai sigură decât manșonul alunecător.
sertizarea obturează,
dar e sigură!
? ¯\(°_o)/¯ ?
manșonul nu obturează,
dar e mai puțin sigur?
manșon alunecător
fără obturare secțiune țevă
aparat lărgire (expandare)
țeavă lărgită pentru fiting cu
manșon alunecător Uponor
Cu lărgire, instalația nu arată foarte bine. Dar, există și varianta fără lărgire; vezi mai jos Rehau, dar cu obturare de secțiune.
Ce îmbinare aleg?
Sudură prin termofuziune PPR sau îmbinare prin sertizare (îndesare, comprimare)?Sudură sau împreunare țeavă prin fitinguri cu manșon (inel) alunecător?
Temperatură, rezistență termică
PPR-FC (cu fibră compozită), PPR-Al (cu aluminiu) au temperatura de lucru 95°C; PEX 90°C (unele PEX numai 60°C).
Rezistență termică PPR de 3,2× mai bună vs PEX; de 5× vs pexal
Conductivitate termică λ (mică = bine)
0,15 W/mK PPR Aquatherm
0,35 W/mK PEX Rautitan flex
0,43 W/mK PEX Rautitan stabil
Rezistență termică R (mare = bine)
0,019 m²K/W Aquatherm FC SDR 7,4 20*2,8mm
0,006 m²K/W Rautitan flex 16*2,2mm
0,006 m²K/W Rautitan stabil 16,2*2,6mm
0,004 m²K/W multe modele de țevi pexal (λ cca 0,45 W/mK) cu grosimea de 2 mm
Adică, țevile de PPR izolează termic de cca 3,2 ori mai bine vs PEX Rehau și de 5× vs PEX-Al.
Izolare termică & acustică
Țevile PPR pot fi folosite fără izolație termică: au pierderi mici de căldură, iar pe conductele de apă rece nu se formează condens.
Interesant, nici nu auzim apa cum curge prin țevi, indiferent de viteza apei prin ele.
Pierderi de presiune
Pierderi liniare – rugozitate
0,007 rugozitate PPR Aquatherm
0,007 rugozitate PEX Rehau Rautitan flex și stabil
Adică, pierderile de sarcină (presiune) liniare sunt aceleași PPR vs PEX; depind de diametrul interior și viteza apei.
Pierderi liniare – diametre
PPR32 vs PEX25
Insistăm să evitați: țevile PEX25 cu fitinguri prin sertizare, coturi 90° de alamă; pierderile de sarcină (presiune) liniare și locale vor fi mult mai mari; chiar și în cazul PEX32. Avem clienți (convinși de instalatori) care au ales varianta PEX cu sertizare; însă, observă că debitele obținute sunt mici. Mulți clienți cu pompă de căldură au întâmpinat erori de debit date de fluxostat (feedback real, nu teorie).
Pierderi locale – curbe vs coturi

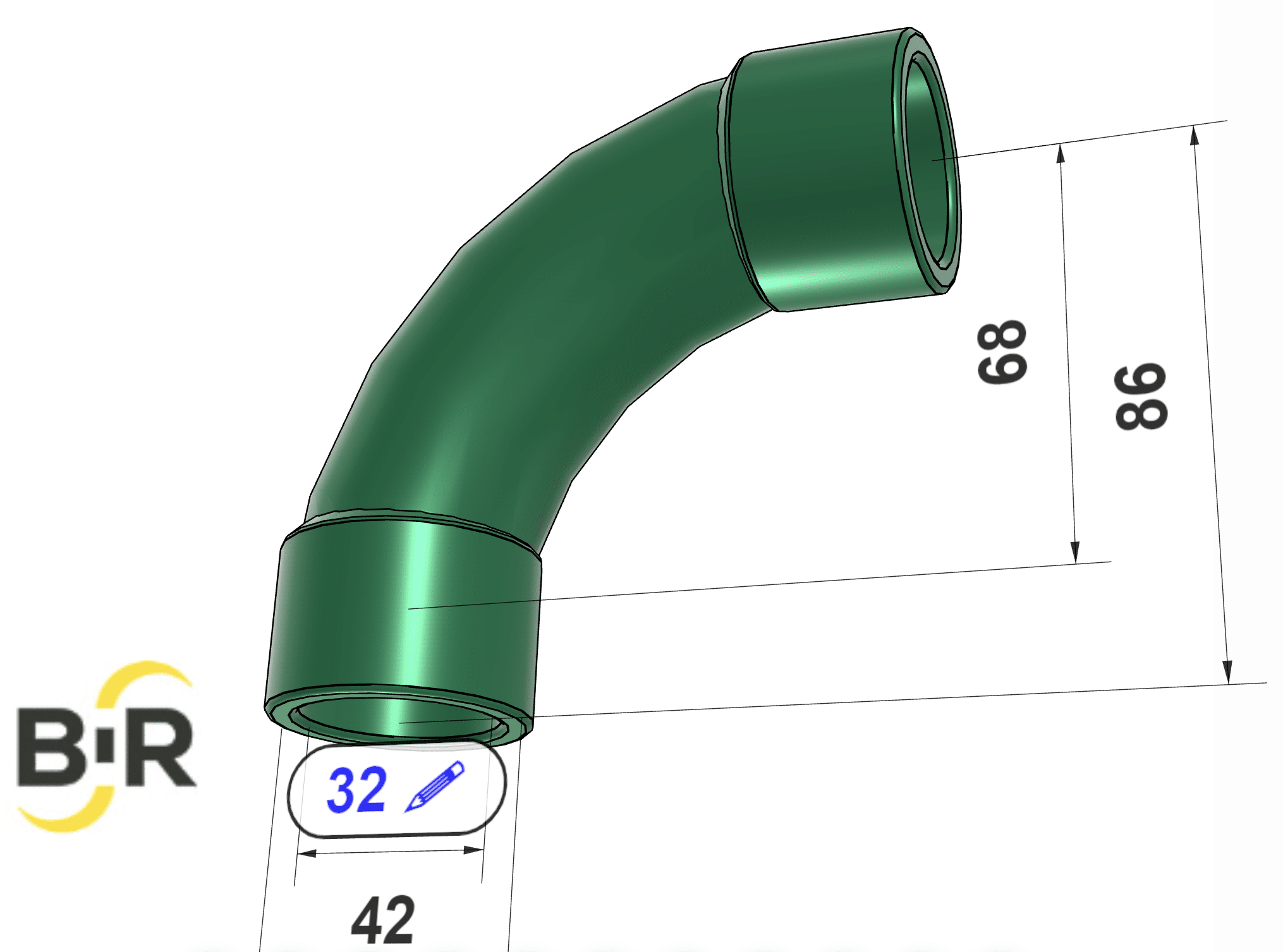

Curbă PPR32
O folosim pentru PPR distribuție încălzire în pardoseală.
Se găsește extrem de rar în Rămânia.
Curbă din inox pt. PEX
manșon alunecător
Nu se găsește în Rămânia defel.
⚠️Important! (mesaj pentru clienții noștri)

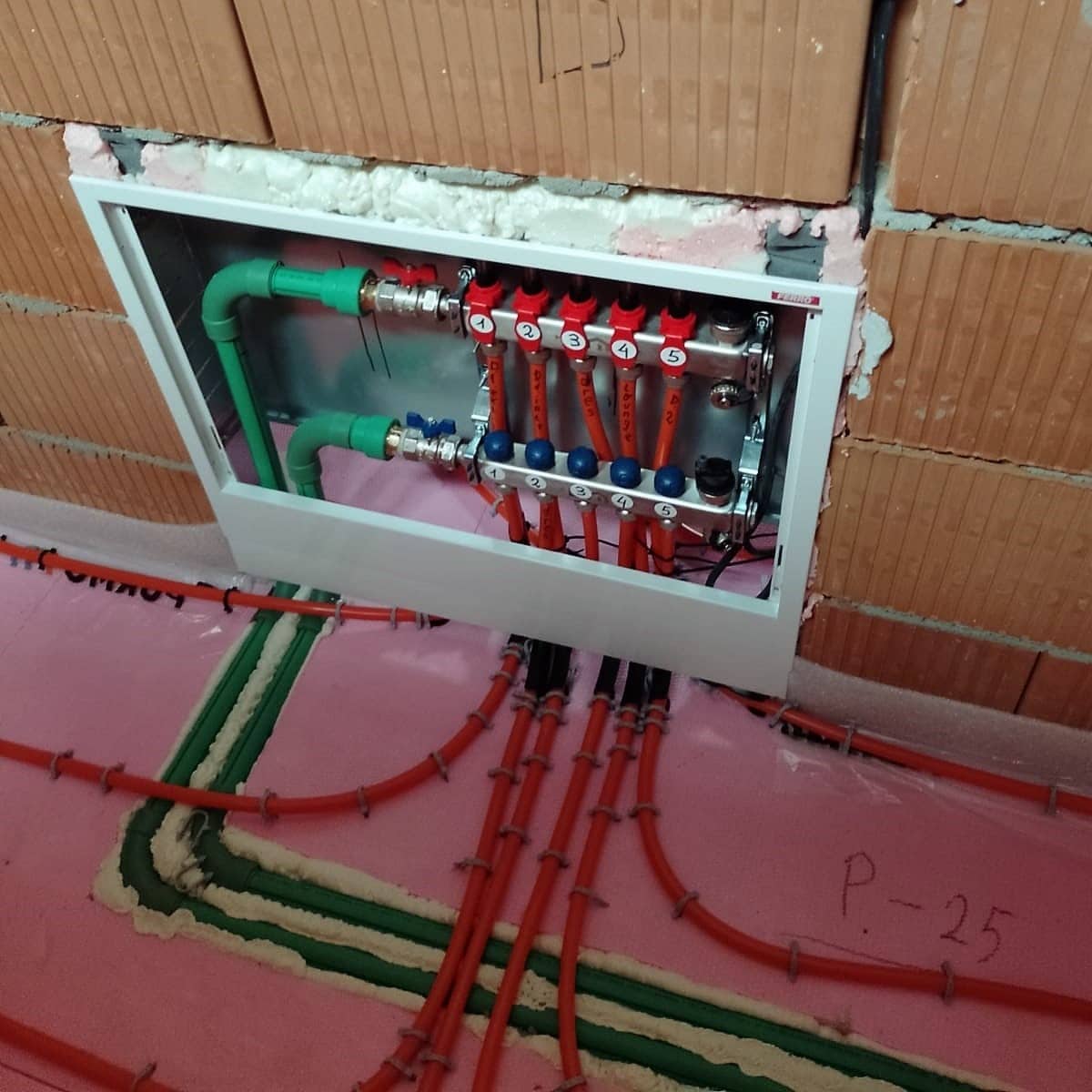

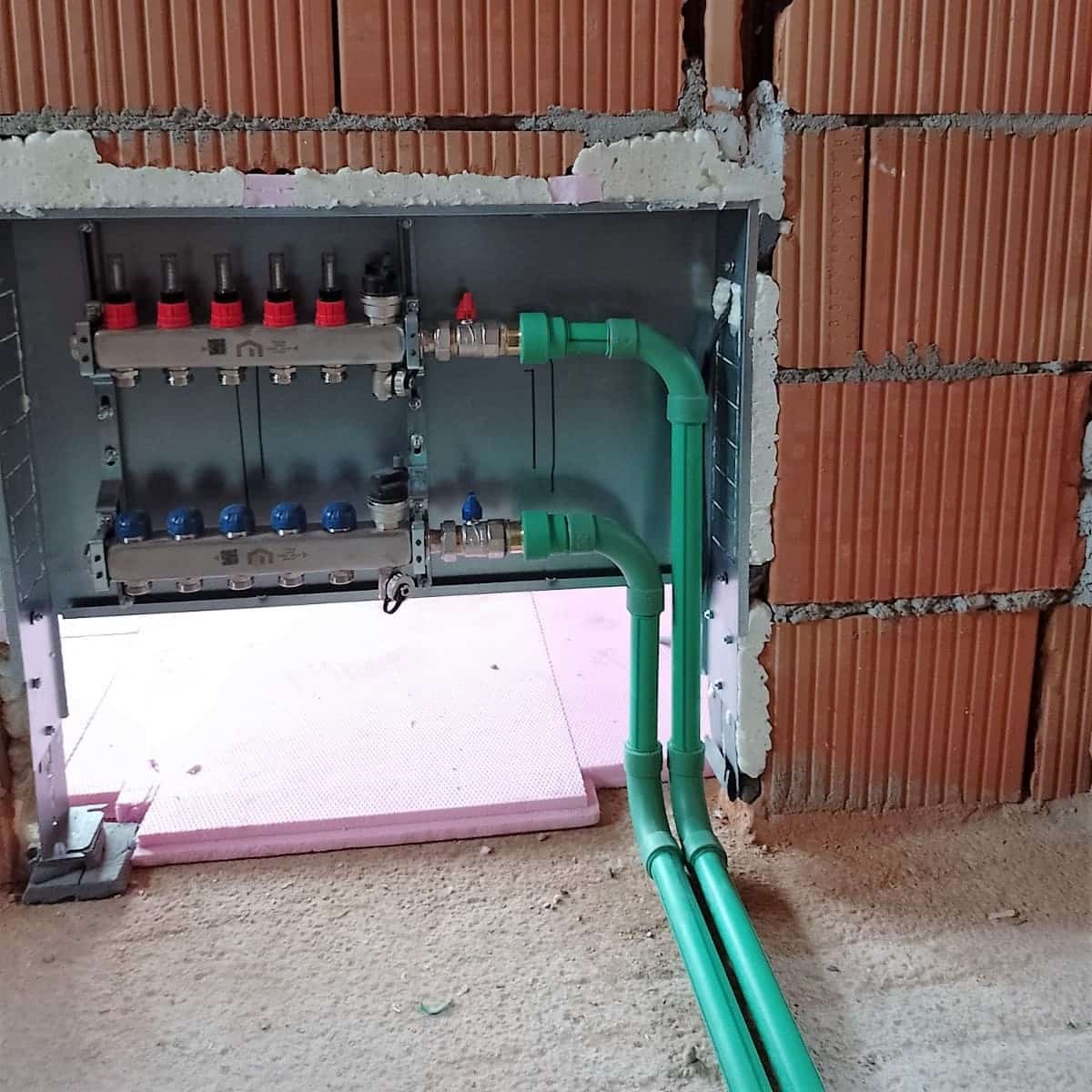

În instalațiile noastre distribuția de la racordurile PdC/CTgaz la distribuitoare e din țevi PPR 32×3,6mm/Aquatherm sau similar (ori cel puțin 32×4,4mm), curbe 90° sau coturi 45° – cu tronsoane cât mai lungi între ele; nu coturi la 90°, nu cot-în-cot, nu cot-în-teu, nu teu-în-teu. Teurile vor fi de trecere, nu în contracurent, nu de deviație. La distribuitor pot fi racorduri flexibile de inox de 1”.
curbe PPR32
curbe PPR32
În Rămânia nu există curbă PPR32 mm, ci numai coturi; efectiv trebuie să le comandăm din Germania.
racord flexibil =
curgere laminară
inox, mai scump versus curbe PPR

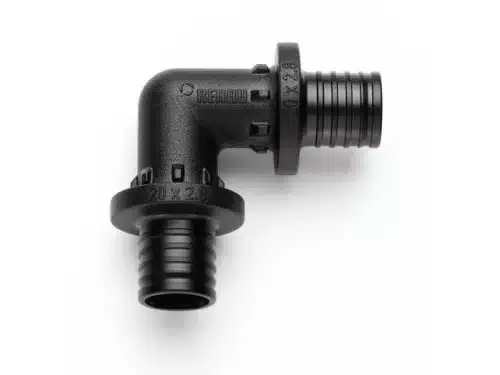

cot inel alunecător 90°
= pierderi locale mari
nu obturează secțiune țeavă
există și varianta 45° și mai scumpe

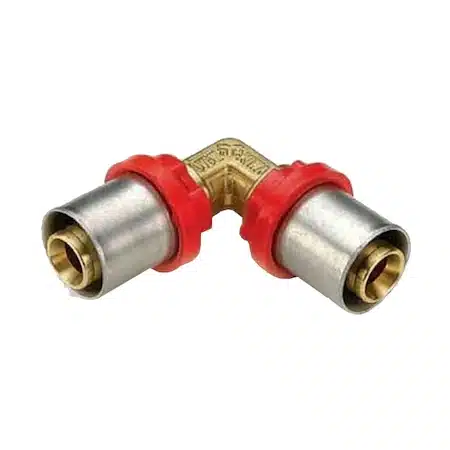

cot sertizare 90°
= pierderi locale mari
obturează secțiune țeavă
există și varianta 45° și mai scumpe
Pierderi locale – armături, fitinguri
curgere
pierderi locale
prin fitinguri
fitinguri PPR
Di fiting > Di țeavă
D interior fiting = D exterior țeavă
fitinguri cu manșon alunecător
Di fiting < Di țeavă
obturare mai mică vs sertizare
fitinguri sertizare
Di fiting < Di țeavă
obturare
secțiune manșon alunecător
press fitting
sertizare
obturare
PEXAL nu prea
Noi nu folosim PEX-Al (pexal), nici pentru montaj îngropat, nici pentru aparent ori mascat. Obturează secțiunea cel mai mult ⇒ cele mai mari pierderi de sarcină (presiune), nici nu au îmbinarea sigură 100% cum e sudura de la PPR.
De ce 90% din instalațiile vechi cu pexal s-au modificat pe cupru!? La sfârșitul anilor ’90 era super la modă pexal-ul (bine-cunoscutul henco). Bine, după 10..15 ani, oamenii și-au schimbat centrala, dar au scăpat și de pexal-ul curgător.
Pompe de căldură
Ce aiurea! Să dăm atâția bani pe pompa de căldură, iar fabricantul să ne recomande jenantul și ieftinul PPR!?
Date tehnice în reclame?
PPR vs PEX vs PEXAL
laude fără date tehnice
Toți fabricanții de țevi au site-uri cu prezentări frumoase, apă cristalină ce curge-ntr-un pahar în mână de copil, dar expun mai puțin datele tehnice, pierzi juma de zi să afli o presiune, o temperatură, o durată de viață.
Reclamă? Anti-reclamă?
În articolul ăsta nu facem nicio anti-reclamă niciunui brand, niciunui material; dar, nici reclamă altora. Avem mulți colegi de facultă care sunt directori pe la branduri renumite, clar că nu vrem să-i supărăm. Aici vorbim pe date tehnice și… părerile colegilor de birou și ale instalatorilor noștri.
Celebrii instalatori nu se înjosesc
De ceva timp (2023), unii clienți ne atenționează că pe anumite grupuri de Feisbuc suntem dați ca exemplu negativ că lucrăm cu PPR. Cei mai mulți instalatori nu se înjosesc să lucreze cu PPR, nu coboară nivelul într-atât. Foarte bine, bravo lor!
¯\(°_o)/¯ NCSF
Extrem de rar (în trecut), lucram și noi cu PEX Purmo Cleverfit, îmbinare cu manșoane alunecătoare. Niciodată cu pexal sertizare (compresiune). Scule avem și noi.
PPR vs PEX vs PEXAL
date tehnice de la instalatori?
Celebrii instalatori au scule
Da, celebrii instalatori au super-scule, (truse de 2000€). #Respect! Au fost la un super-curs făcut gratis de Rehau, Uponor; au primit haine cu siglele lor. Iar, #Respect. Însă, au citit vreodată vreo fișă tehnică, vreun manual tehnic?
Țeava supremă
Interesant! În România da (instalatorii celebri), dar în lume nu, Rehau este the ultimate pipe. Chiar dacă instalatorii celebri au super scule, au haine desenate cu vreun brand mondial, au fost la vreun curs gratuit de 2 ore și au lucrat 25 de ani, nu înseamnă (nici pe departe) că ar avea dreptatea supremă; evident că nici noi, sibotherm. Pe piață e loc pentru toate materialele, îmbinările, montaj-ele.
Jenantul PPR
Deși considerat jenant de majoritate instalatorilor, PPR-ul:
- se află și în instalații de stins incendiu
- e folosit și în industria alimentară
- e găsit și în instalații de frig
- e util și pentru instalații de aer comprimat
- e insensibil la UV (nu toate tipurile)
- nu transmite lumina (nu apare legionella)
- nu conduce electricitatea deloc
- e insensibil la substanțe chimice, ciment ș.a.
- nu se rupe când îngheață apa în țeavă ori fiting (t>-20°C)
- etc. avantaje
Cel mai greu montaj
1•PPR. E clar că cel mai greu (anevoios și lent) montaj este sistemul de PPR, mai ales când vorbim de diametre de 32mm și peste. Dacă aș fi instalator, să fac rapid o lucrare, aș recomanda PEX, PEX-Al; dacă ar fi PPR, aș sugera diametre de 20 și 25mm, nu 32mm și peste.
2•PEX. Manșonul alunecător ar fi pe locul 2. E nevoie de 2 aparate: lărgire țeavă și tragere manșon alunecător.
3•PEX-Al. Cel mai ușor și rapid montaj ar fi sertizarea.
Mult spor și instalații cu curgeri bune și fără scurgeri 1001 ani vă urăm.
