Încălzire în pardoseală legată la termoficare




Căldură – elemente

CUPRINS ARTICOL. Clic👆lung pe subtitlu = share🔗paragraf.

  1. Robineți de separare tur, retur
  2. Filtru Y – pe tur de data asta
  3. Manometru. Probabil, un reductor de presiune, dacă termoficarea are peste 3..5 bari. Țevile de pardoseală (distribuitoarele) au PN6+ bari. Purmo 10, Uponor 8, Rehau 6 bari. Se poate apela la un schimbător de căldură țeavă-în-țeavă, ori cu plăci.
  4. Vană de amestec cu 3 căi. Poate fi manuală sau cu servomotor.
  5. Pompă de recirculare
  6. De aici în distribuitor încălzire
  7. Vas de expansiune, supape siguranță ș.a. are termoficarea deja. Nu cred că bate soarele încât să încălzească (înfoaie) apa într-atât.

Vezi cel mai bun grup de amestec! Uraaa!

Temperatura agentului poate fi 80°C. Cu vana de amestec facem cât vrem, 28° de pildă.

Debitul volumetric (m³/h) de la termoficare poate fi oricât. Pentru amestec, vana preia doar cât are nevoie. Deci, prin debitmetrul contorului de energie va trece doar cât cere vana, 0,10 m³/h de ex. Dacă vana este automată, ea poate închide de tot termoficarea. Așa, debitul înregistrat este chiar zero.

Contorul de energie calculează așa: ce debit trece și temperaturile tur, retur. De la/spre termoficare, turul poate fi 80°, iar returul poate fi chiar 78°, că vana cu 3 căi cere foarte puțină putere, kW.
Simplificat:
Q, kW = D (m³/h) ⨯ Δt (°C) = 0,1 m³/h ⨯ 2° ⨯ 1,163 = 0,25 kW.
1,163 = ceva transformări de unități de măsură. Nu te ‘ntere.
0,25 kW ⨯ 24 h ⨯ 30 zile =180 kWh/lună.
180 kWh ⨯ 0,3 lei/kWh = 54 lei/lună.
0,3 lei/kWh cam multuț, cred.
Ce bine ar fi, doar 180 kWh/lună! Este un biet exemplu de calcul. Oricum, situația asta poate exista prin octombrie, aprilie.

Debransare de la termoficare
Debranșare sau încălzire-n pardo’
Incalzire in pardoseala la termoficare contor energie
Încălzire în pardoseală la termoficare – contor energie

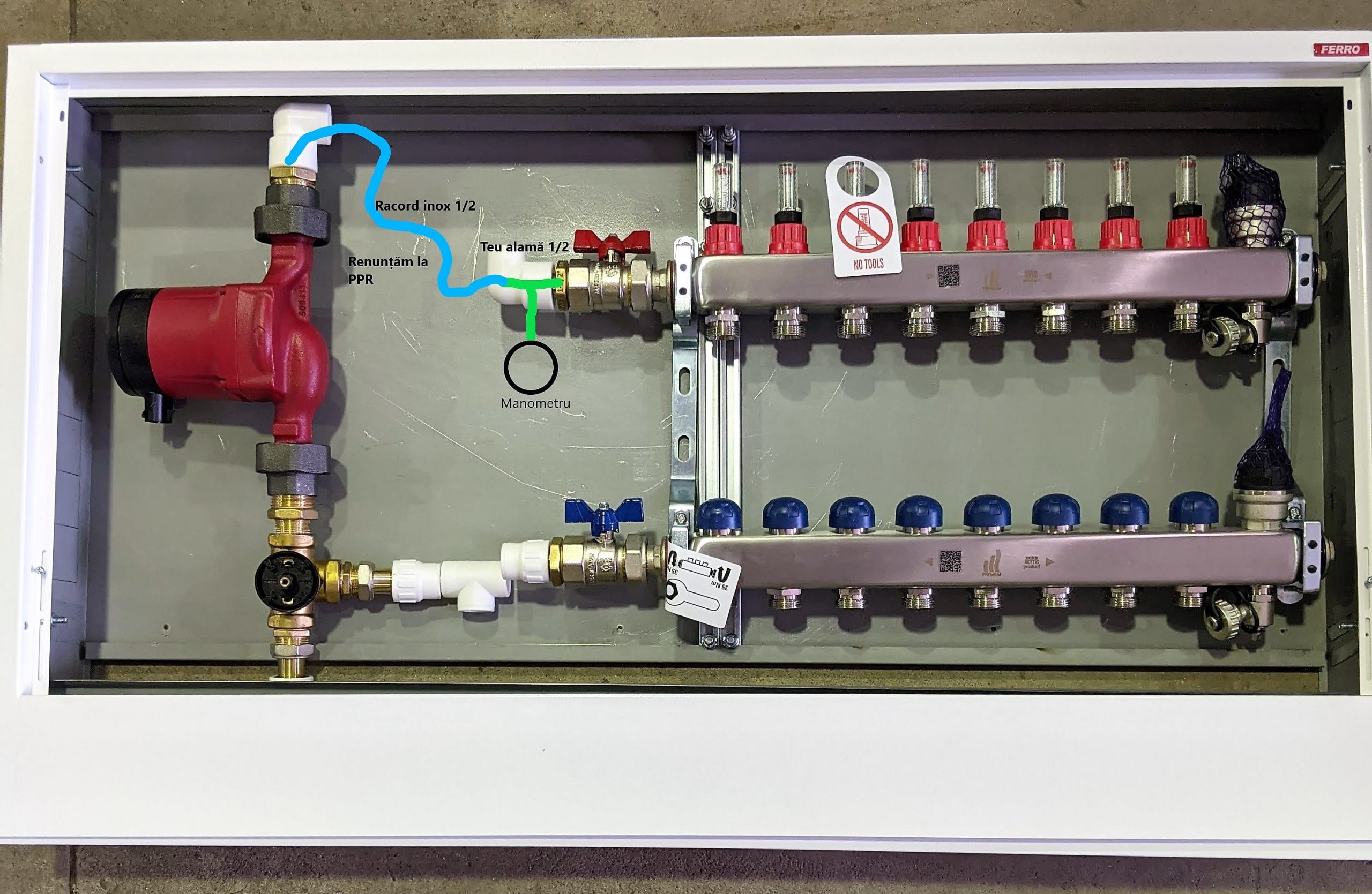

Incalzire in pardoseala la termoficare amestec
Încălzire în pardoseală – amestec
Era bună o cutie mai lungă! ¯\(°_o)/¯
CLICK DREAPTA, DESCHIDE IMAGINE ÎN FILĂ NOUĂ = MAREEE
Incalzire in pardoseala la termoficare grup si distribuitor
Încălzire în pardoseală legată la termoficare – grup și distribuitor
Servomotor cu controler, senzori
Vana 3 cai de amestec pentru servomotor
Vană 3 căi de amestec pentru servomotor
grundfos_pompa_circulatie_alpha3_300x257
Grundfos Alpha 3
Cam scumpă.

Apă caldă menajeră acm

  1. Robineți, supapă de siguranță – cum se montează un boiler. N-aș pune clapetă de sens. Așa, n-am nevoie de vas de expansiune sanitar.
  2. Boiler mixt (serpentină + rezistență electrică), 80..100+ litri. Nu submarin de 200+ litri. Vara, rezistența face acm.
  3. Vană cu 2 căi (cca 100 lei) și termostat imersie, sau controler cu senzor (cca 120 lei). Boiler setat pe 45°, controlerul închide vana. Gata, contorul de energie nu mai are ce înregistra.
controler cu un senzor de temperatura la distanta
Controler cu un senzor de temperatură la distanță.
Prin Dedeman vreo 120 lei.

Căldură când nu bagă termoficarea

a) Boilerul poate avea 2 serpentine. Prima (am vorbit mai sus) pentru a trece apa fierbinte de la termoficare. A 2-a pentru încălzire, cu ansamblul de la căldură de mai sus.
Atenție! Boilerele, de obicei, au rezistența de 1,2..1,8 kW. Aș opta pt. 2..3 kW.
Atenție! Trebuie vas de expansiune + supapă siguranță pe căldură.

b) CT electrică. Dacă e căpătată de la tata, sau soacra.

Voi pune o schemă cum se interpun, în scurt timp sper.

¯\(°_o)/¯ Gata!
Muuult confort!
