Placă cu nuturi sau tacker? Placă cu nuturi sau polistiren extrudat (XPS)? Ce fel de polistiren încălzire în pardoseală? Plăcile cu nuturi și plăcile tacker sunt din polistiren expandat (EPS). Cam toată lumea știe că XPS e mai scump decât EPS, că XPS e mai rezistent mecanic, termic, la apă șamd.

Probabil, unii cititori ajung prea târziu pe această pagină.

Șapă încălzire în pardoseală (IPAT)
Preț IPAT
Configurator IPAT
Teorie IPAT (sistem umed, uscat)
Folie aluminiu
Link-uri utile

Polistiren IPAT de ce

Placa cu nuturi vs tacker nut-feder
Care-i nutu’? Care-i federu’?

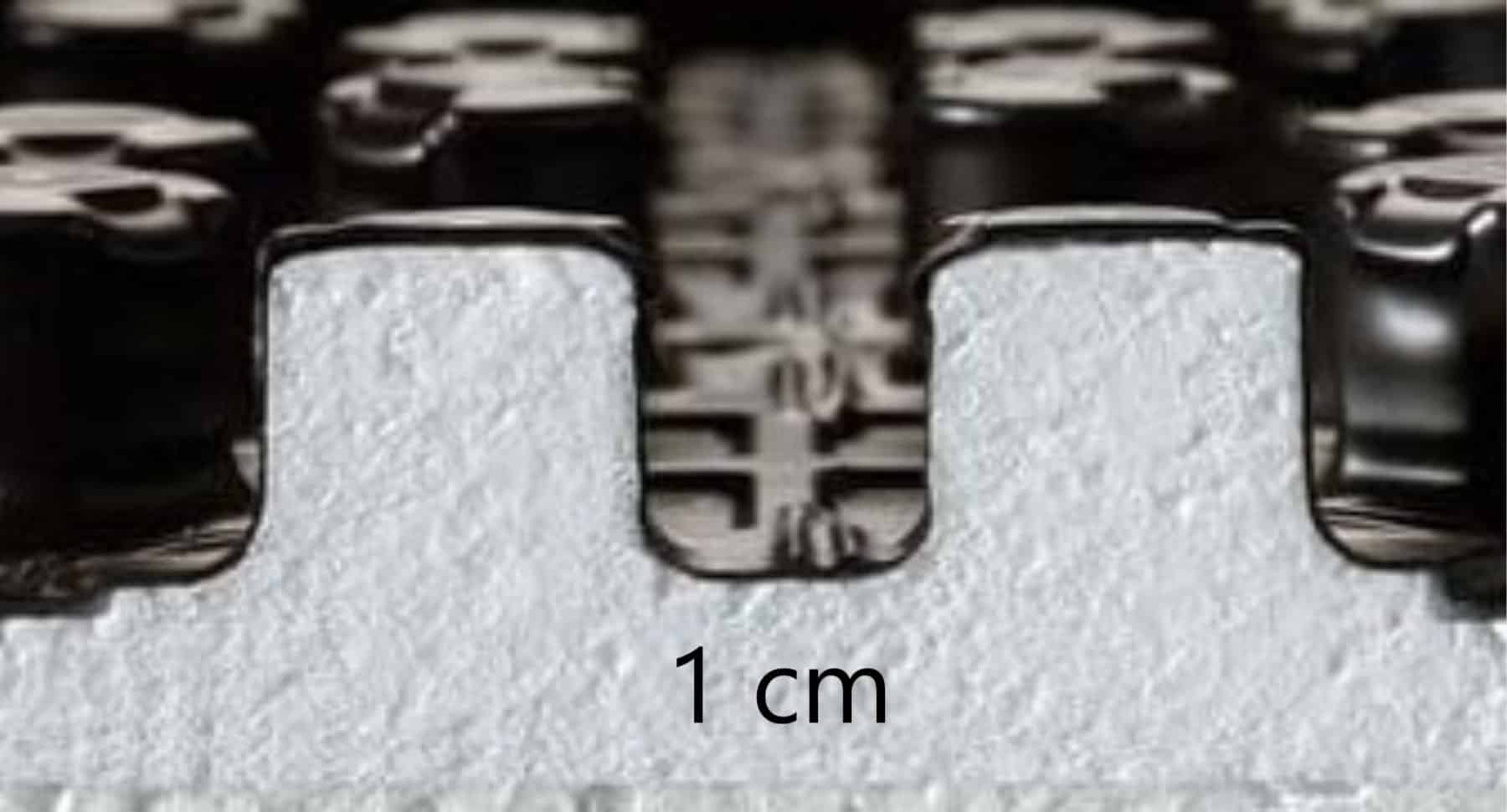

Placa cu nuturi 1 cm - renovari, podea scunda
Placă cu nuturi = polistiren expandat + folie de plastic.
În prezentări, „folie PS” sună altfel față de o folie de PlaStic.
ℹ️ Nuturile au 19..20mm. Atenție la grosimea de sub țevi!
Placa cu nuturi vs tacker EPS fara plastic

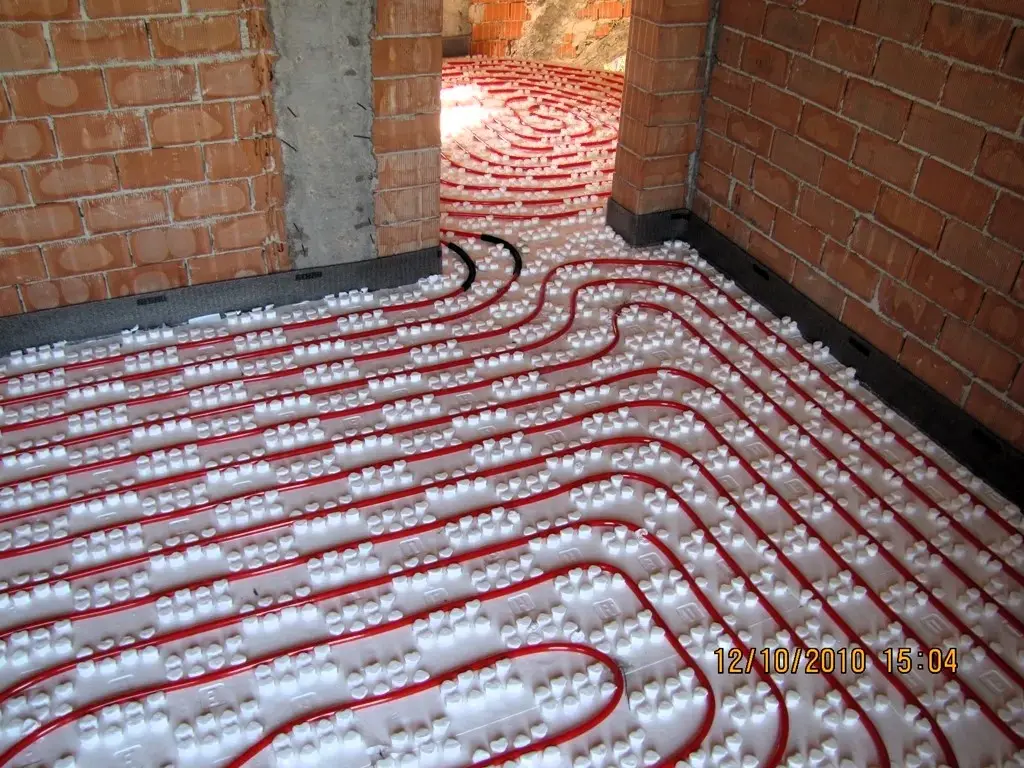

Placă cu nuturi expandat (EPS) fără PlaStic
tacker - incalzire in pardoseala pret
Plăcile tacker se livrează la sul. Sunt din polistiren expandat crestat pentru roluire. Deasupra există o plasă de întărire a EPS-ului fragil și blocare agrafe plus o folie de aluminiu cu pătrățele de matematică.
Polistiren incalzire pardoseala - plasa tacker
Polistiren expandat EPS-tacker ° plasă blocare agrafe (cleme „U”, ancore)
Placa cu nuturi vs tacker Tece

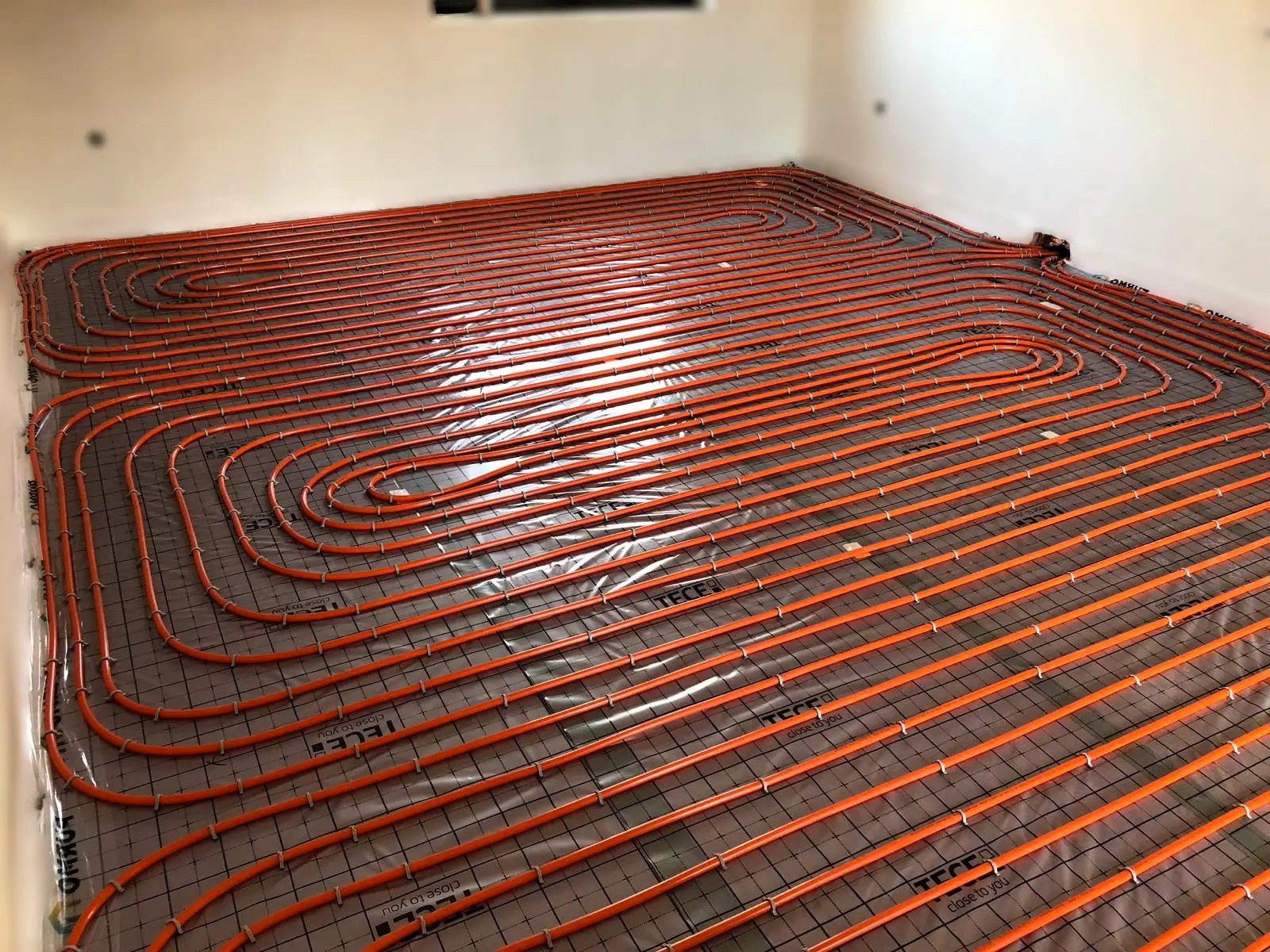

Polistiren tacker Tece

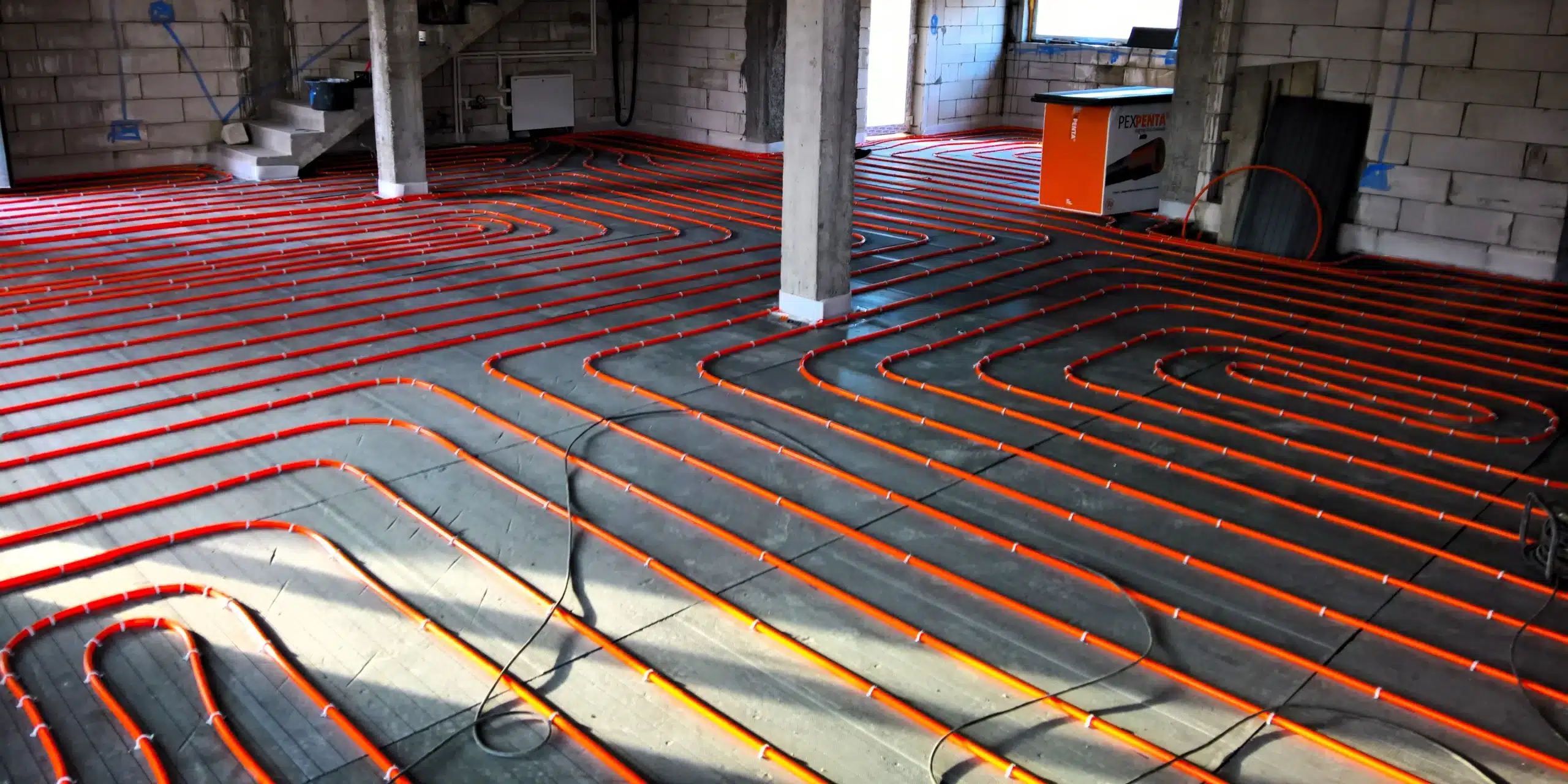

Placă cu nuturi vs tacker agrafe multe
Agrafe în polistiren extrudat (XPS)
Placa cu nuturi vs tacker plasa sudata
Țevi de încălzire în pardoseală pe plasă sudată prinse cu coliere zimțate (șoricei)

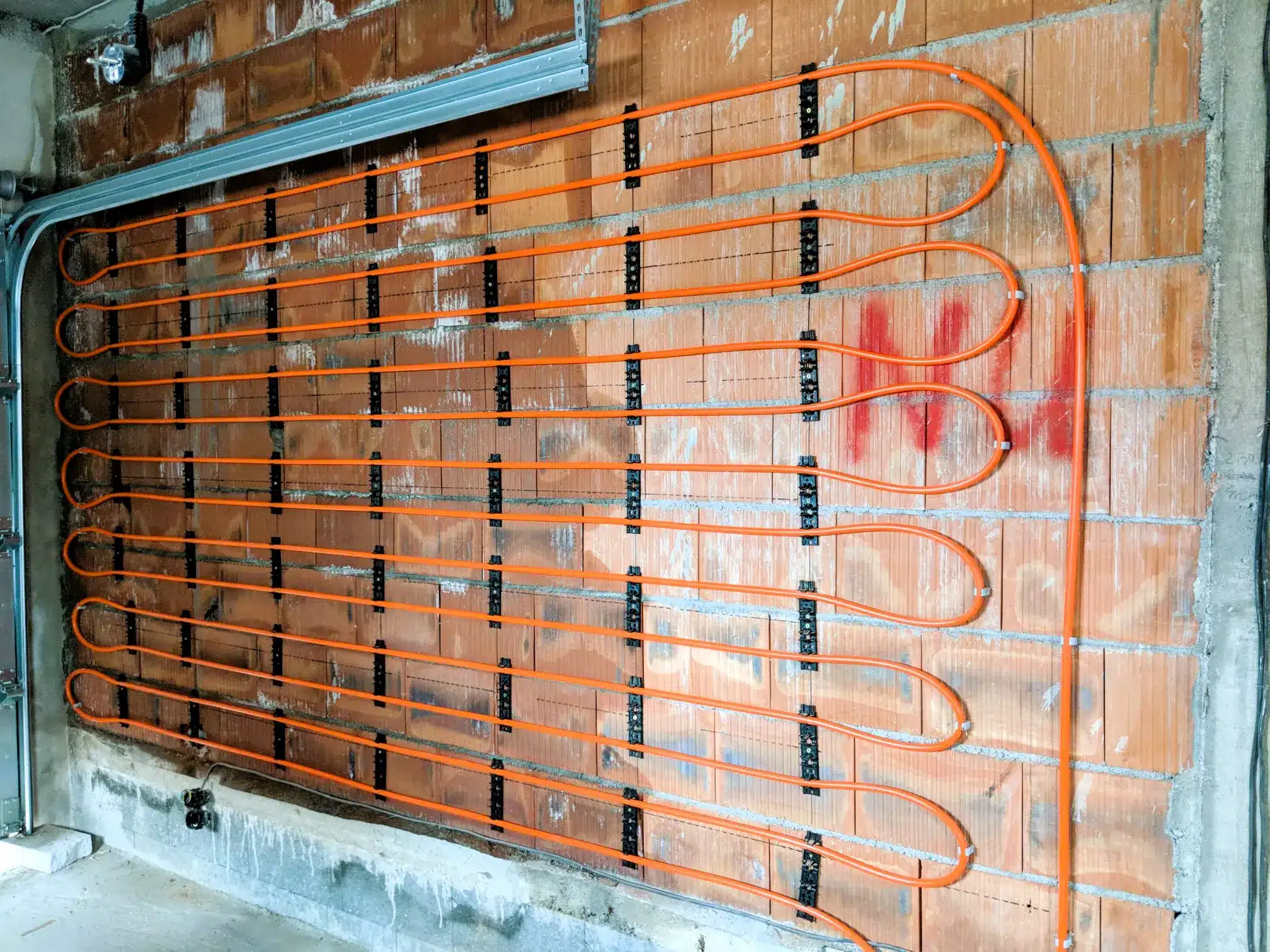

Placa cu nuturi vs tacker perete
Prinderi în perete
  1. De ce avem nevoie de polistiren sub țevile de încălzire în pardoseală?

    Să nu împlântăm un milion de șuruburi în placă de beton pentru prinderea țevii. Polistirenul ajută la izolare termică și fonică. Însă, țevile pot fi pozate și fără polistiren: pe plasă sudată (de Buzău), ori pe șine/coliere, direct pe beton. Țevile pot fi chiar în placa de rezistență, fixate de armătură ș.a. situații.

  2. De ce propunem fără placă cu nuturi?

    Scurt/2:
    1. Plăcile cu nuturi fură din contactul țevii cu șapa. Vezi despre contact în articolul Șapă încălzire în pardoseală. Supra-înălțăm temperatura agentului termic ⇒ eficiență mai slabă CTgaz și COP de 2..4×mai mic în cazul pompelor de căldură.
    2. Nuturile fură din volumul șapei = inerție termică mai mică. Inerție termică mare = înmagazinare căldură (0,1..0,3°C) în tone de structură (ca un puffer de 200 tone), util pentru pompele de căldură, mai eficiente ziua, mai puțin puternice (kW) noaptea.

  3. Ce este placa cu nuturi?

    O placă de polistiren expandat (EPS) cu proeminențe de 2cm de forme pătrate (tendința) sau rotunde și folie de plastic deasupra. Pozele de prezentare cu țeava-ntre nuturi arată excelent.

  4. Ce este placa tacker?

    Polistiren expandat (EPS) crestat pentru a fi transportat în role. Deasupra există o plasă (ca cea de țânțari) să nu iasă agrafele și o folie de aluminiu cu pătrățele de matematică.

Contact șapă↔țeavă

Incalzire in pardoseala - contact nuturi
⚠️ Nuturile fură din contactul țevii cu șapa!
Tendința este de nuturi pătrate, fixarea țevii e mai solidă.

În Rămânia, normal că nu se găsesc, dar există agrafe care ridică puțin țeava de la polistiren să intre șapa chiar și dedesubt, contact 360°. Supra-înălțare țeavă, nu temperatură agent termic.

Incalzire in pardoseala pret Cat costa mp Preturi manopera metru patrat Preturi materiale Rehau Purmo
Agrafă fixare cu elemente de supra-înălțare țeavă.
Șapa va avea contact pe toată circumferința de 360° și pe toată lungimea țevii. Nasol, nu le prea găsim în Ro. Cu nuturi = contactul cel mai mic cu țeava, trebuie să supra-înălțăm temperatura agentului termic ⇒ eficiență mai slabă CTgaz și COP de 2..4 ori mai mic în cazul pompelor de căldură.
incalzire in pardoseala pret agrafa 2D
Agrafe fixare 2D 40 mm cu 2*2 opritoare mai bune (și scumpe) decât cele 3D sau 2D cu doar 1*2 opritoare (mai ieftine).

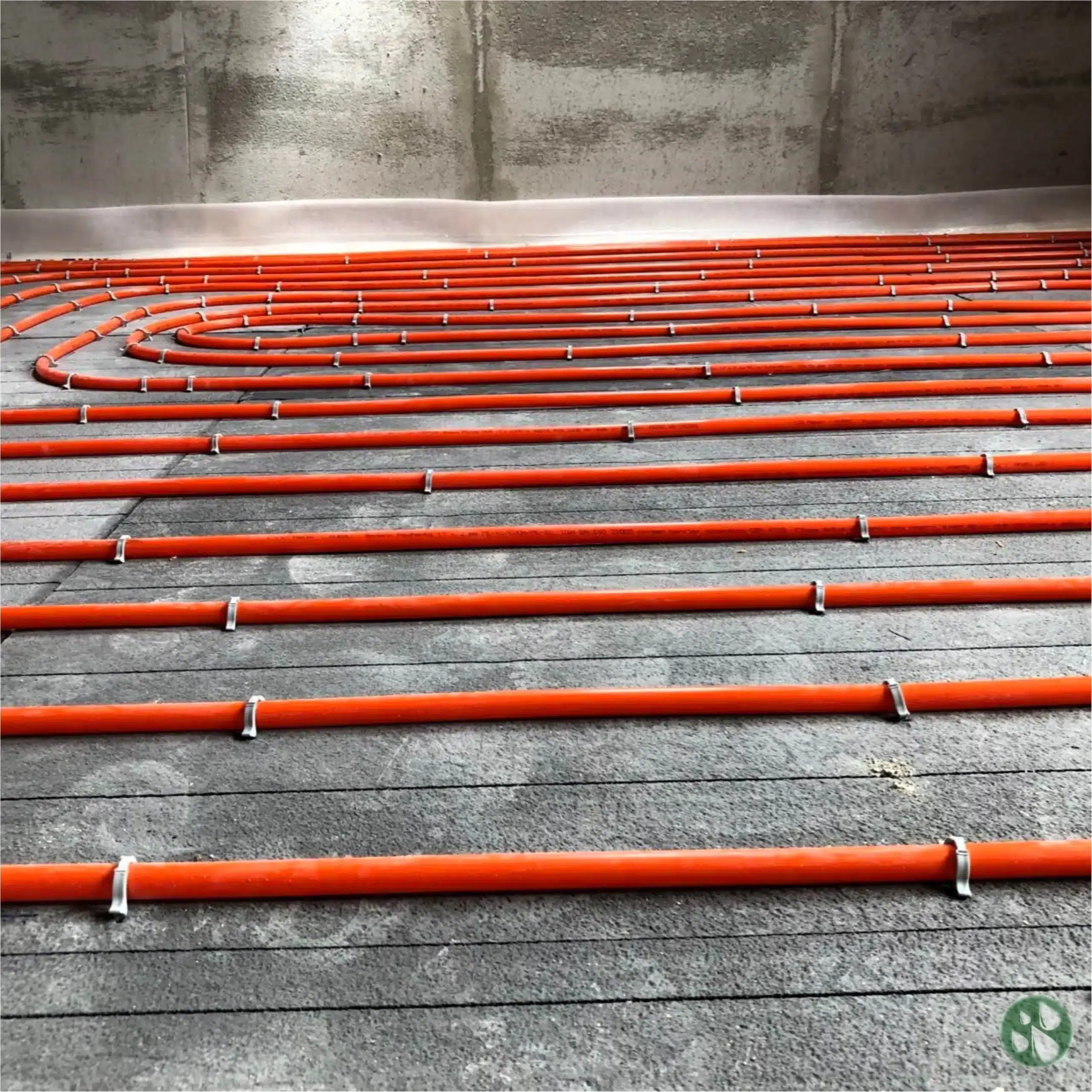

Polistiren incalzire in pardoseala
Fără placă cu nuturi ⇒ cel mai mare contact al țevii cu șapa (aproape 360°) ⇒ temperatura cea mai joasă a agentului termic ⇒ cea mai bună eficiență PdC/CTgaz, cel mai mare COP.

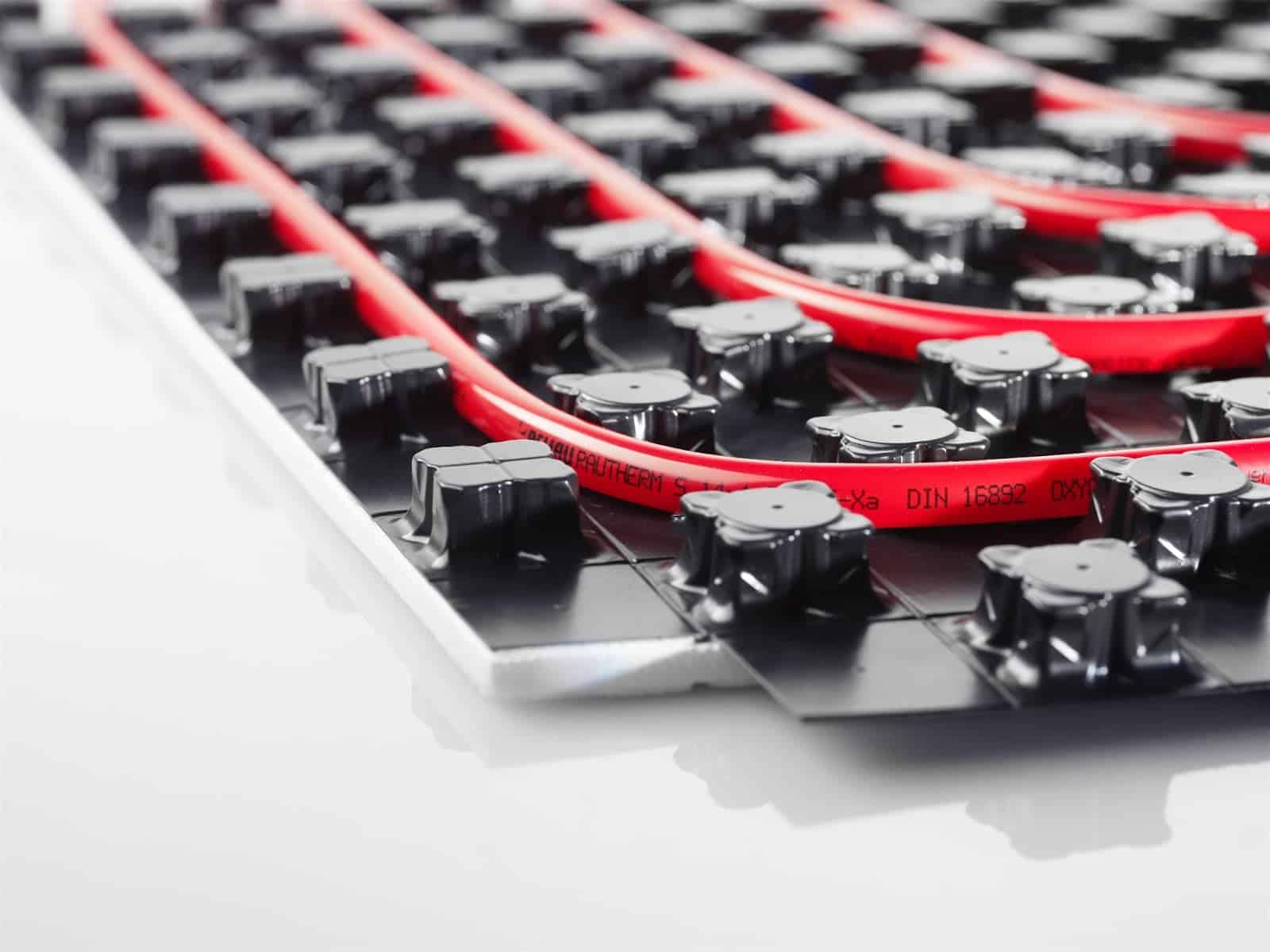

Încalzire în pardoseala CONTACT nuturi 1
Placă cu nuturi pătrate = cel mai mic contact al țevii cu șapa = cel mai mic transfer termic între agentul termic și șapă ⇒ cea mai mare temperatură a apei, deci cea mai mică eficiență PdC/CTgaz, COP-ul cel mai prost al pompelor de căldură.

Bani placă cu nuturi

Banii pl[e]acă cu nuturi-le.

Placa cu nuturi sau tacker picior pe teava
Placa cu nuturi – picior pe țeavă
3 nuturi ⇒ pas 15cm
  • banii pe plăcile cu nuturi din EPS firav de 3×mai scumpe vs XPS;
  • banii pe o pre-șapă sub expandatul fragil cu nuturi;
  • banii pe o șapă fluidă peste nuturi (să atingă cât-de-cât țeava) de 3..4×mai scumpă vs șapa uscată;
  • banii pe o țeavă mai scumpă, mai moale (nu mai bună; vezi Purmo vs Uponor vs Rehau) să li se îndoaie mai ușor, muncă mai simplă; țeavă moale, dar între nuturi n-o putem apăsa, călca;
  • banii (fără o reducere vs XPS) pe un montaj mult mai ușor că doar pun plăcile cu nuturi pe o pre-șapă nouă, lisă, doar împing țeava cu piciorul între nuturi și nu le trebuie scule;
  • banii pentru un rând de cărămidă în plus nu-i mai socotim. Straturile: cabluri, țevi de apă pe placă + pre-șapă + (eventual alt strat de polistiren) + EPS-nuturi + șapa propriu-zisă = vreo 16 cm.

Fără două șape

Incalzire in pardoseala pret Z la 45 dilatare
Țevile de distribuție de la PdC/CTgaz la distribuitoare vor fi la nivelul XPS-ului.
Incalzire in pardoseala pret distributie la 45 cu tronson lung
Distribuție cu coturi la 45° și tronson lung între 2 coturi.

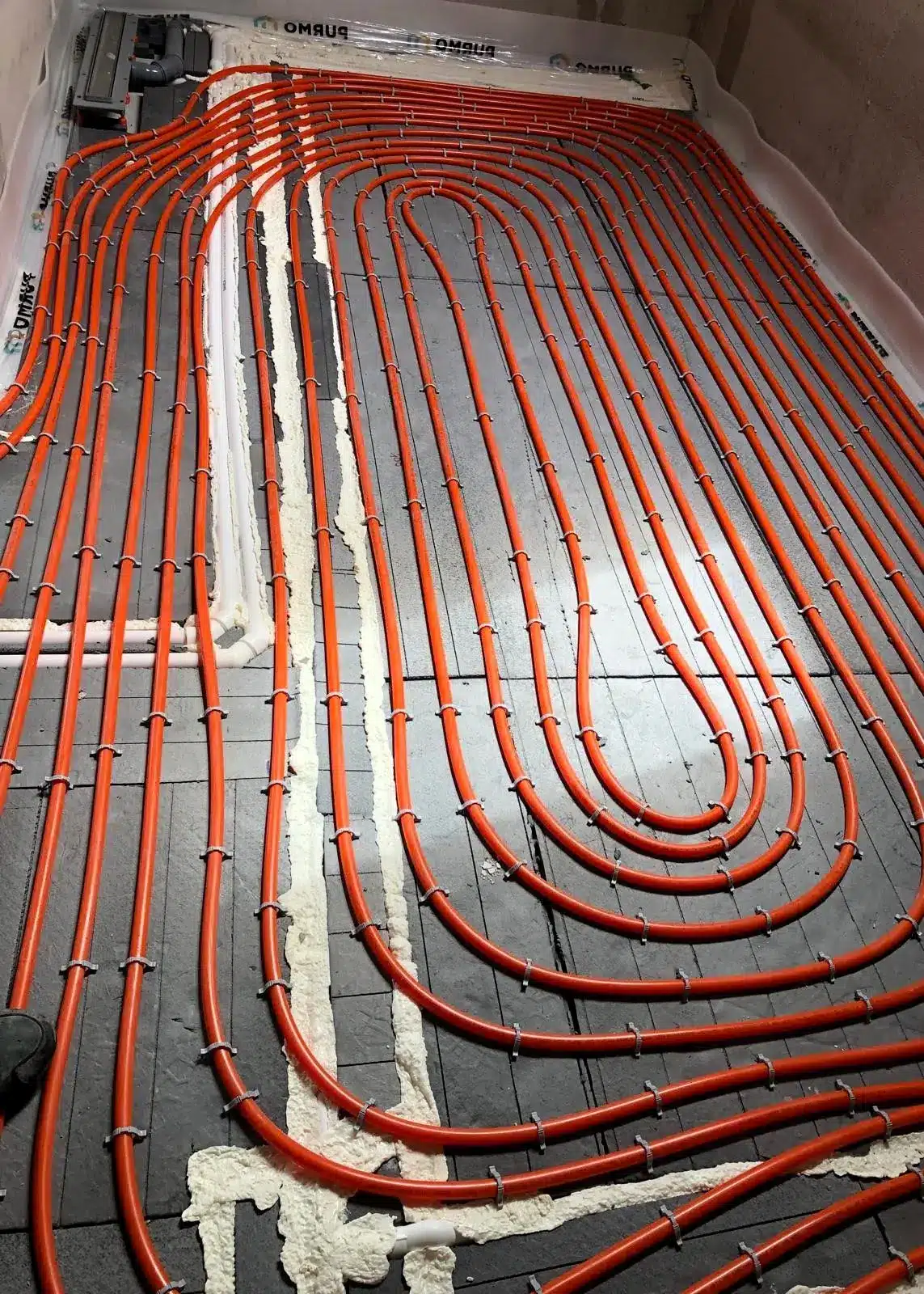

Placa cu nuturi vs tacker fara 2 sape 1
Nuturi vs tacker vs XPS fără 2 șape / baie

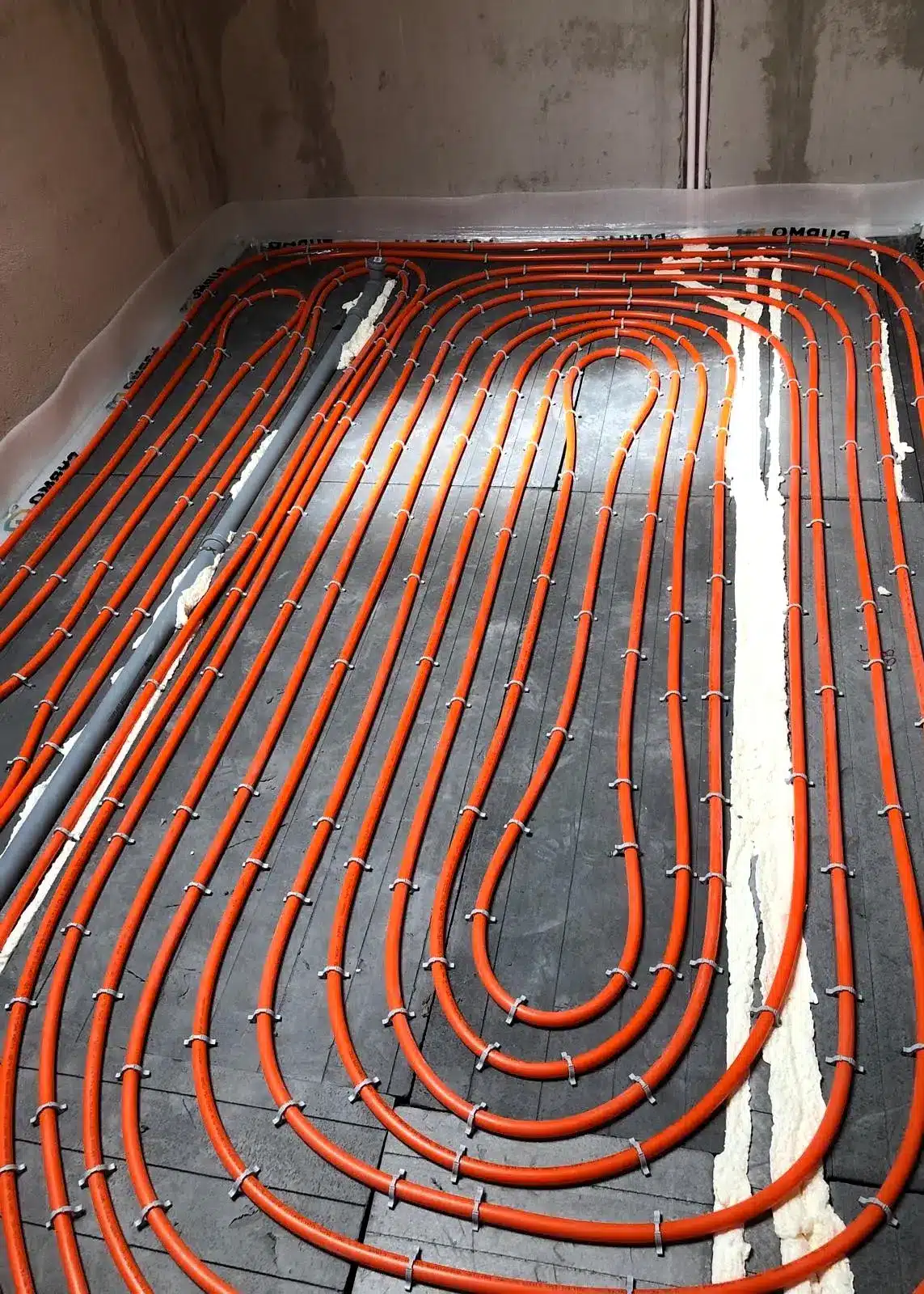

Placa cu nuturi vs tacker fara 2 sape 2
Nuturi vs tacker vs XPS fără 2 șape / baie

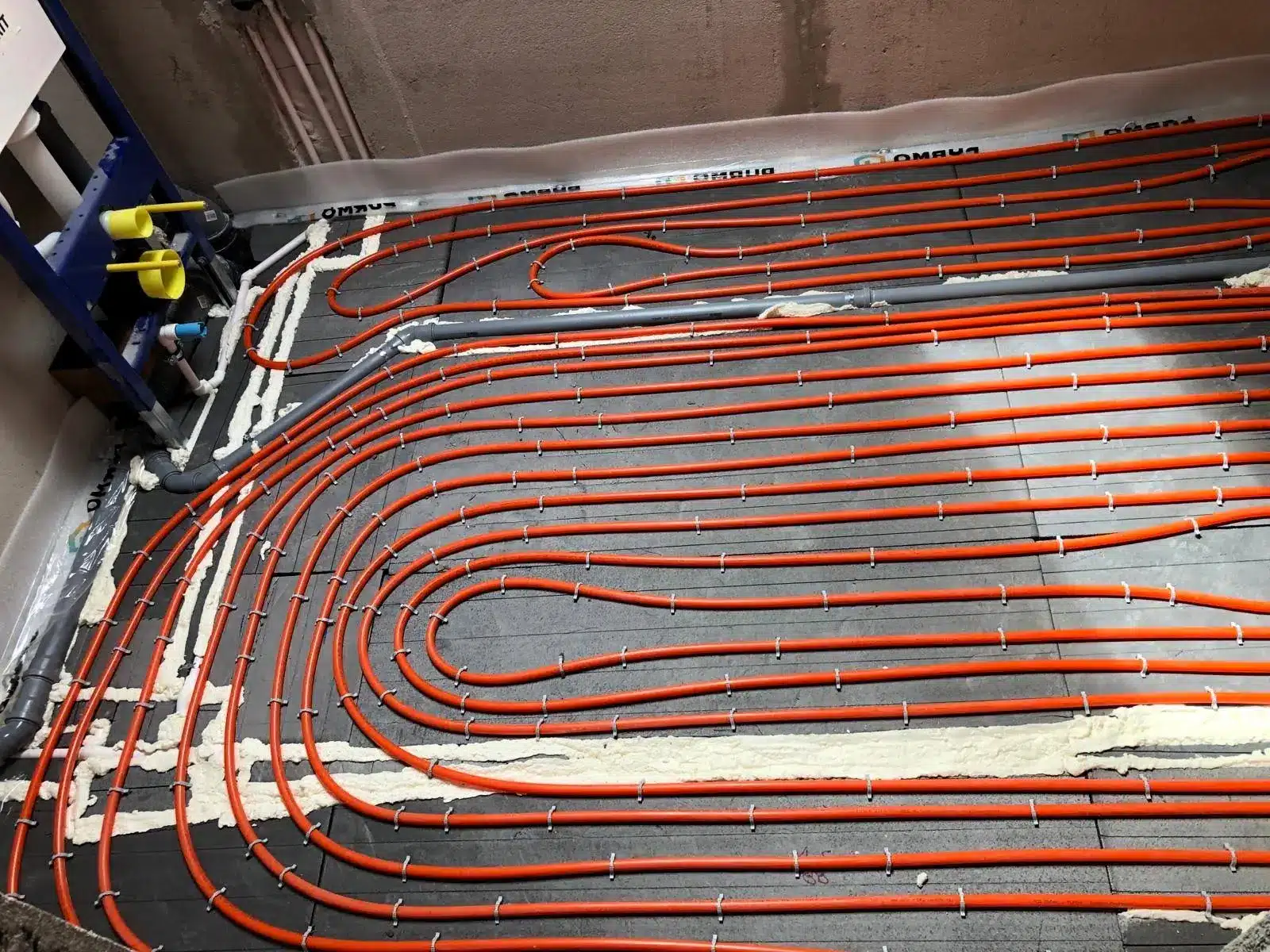

Placa cu nuturi vs tacker fara 2 sape 3
Nuturi vs tacker vs XPS fără 2 șape / baie

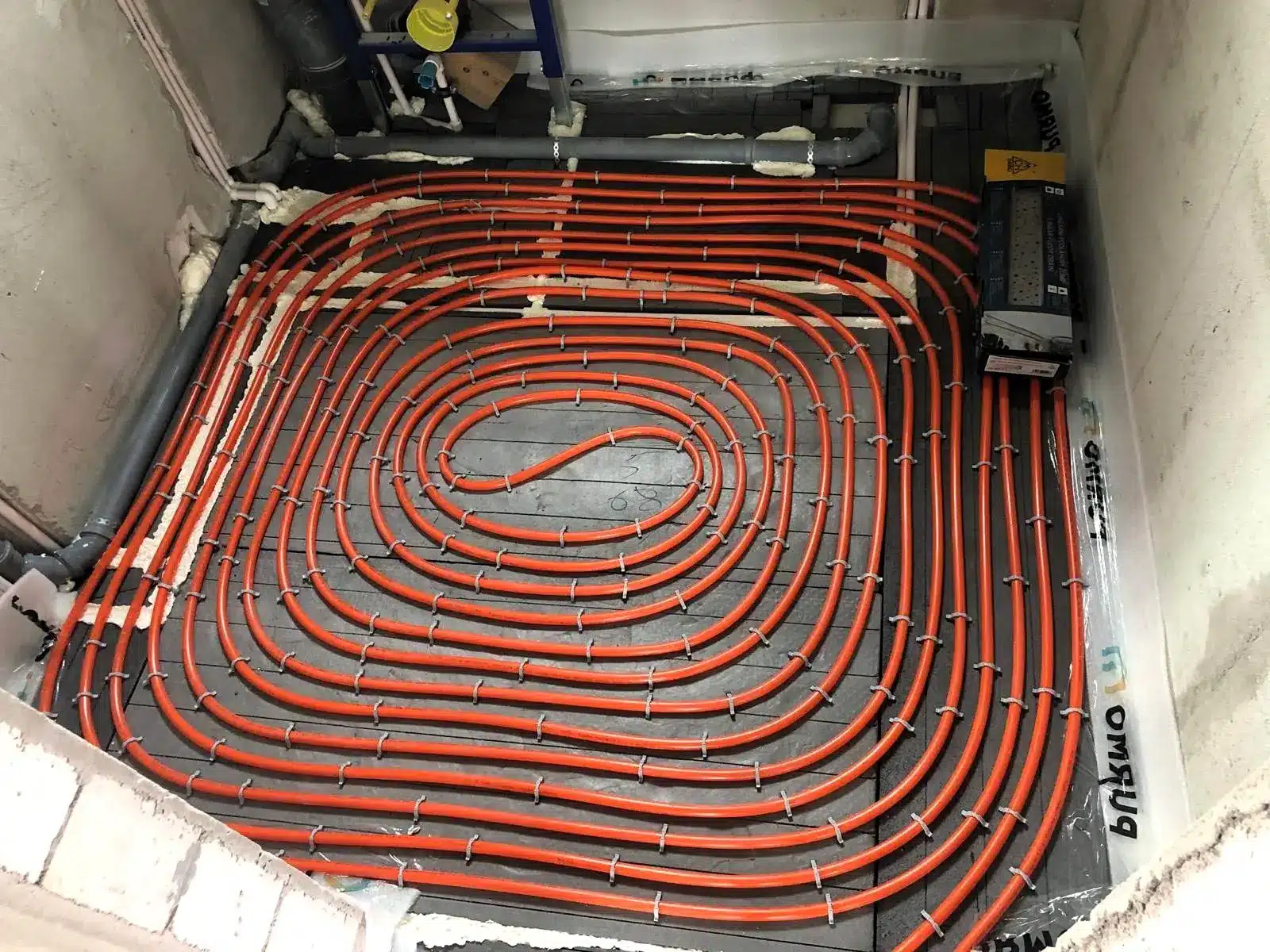

Placa cu nuturi vs tacker fara 2 sape 4
Nuturi vs tacker vs XPS fără 2 șape / baie

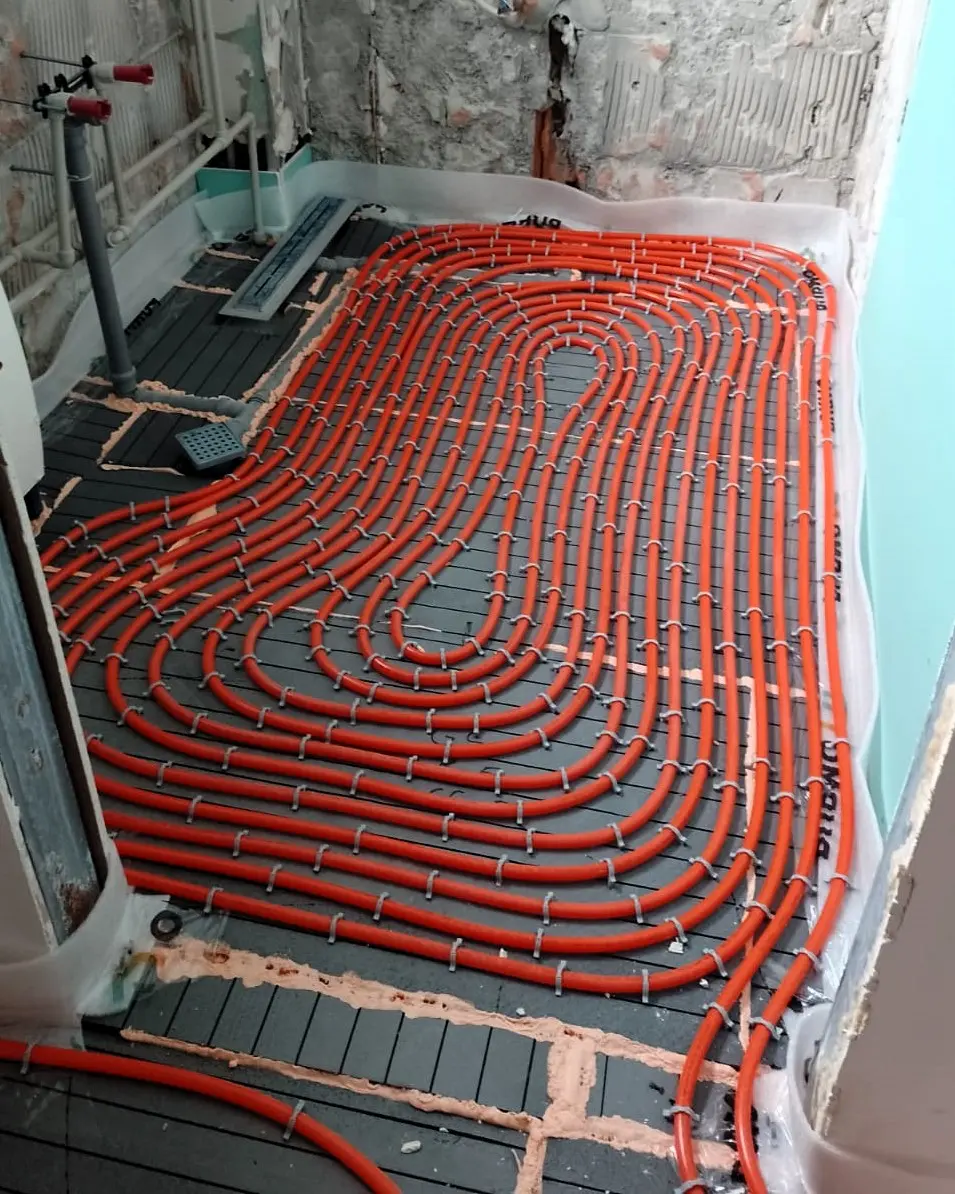

Placa cu nuturi vs tacker fara 2 sape 5
Nuturi vs tacker vs XPS fără 2 șape / baie

Orice forme, orice pas

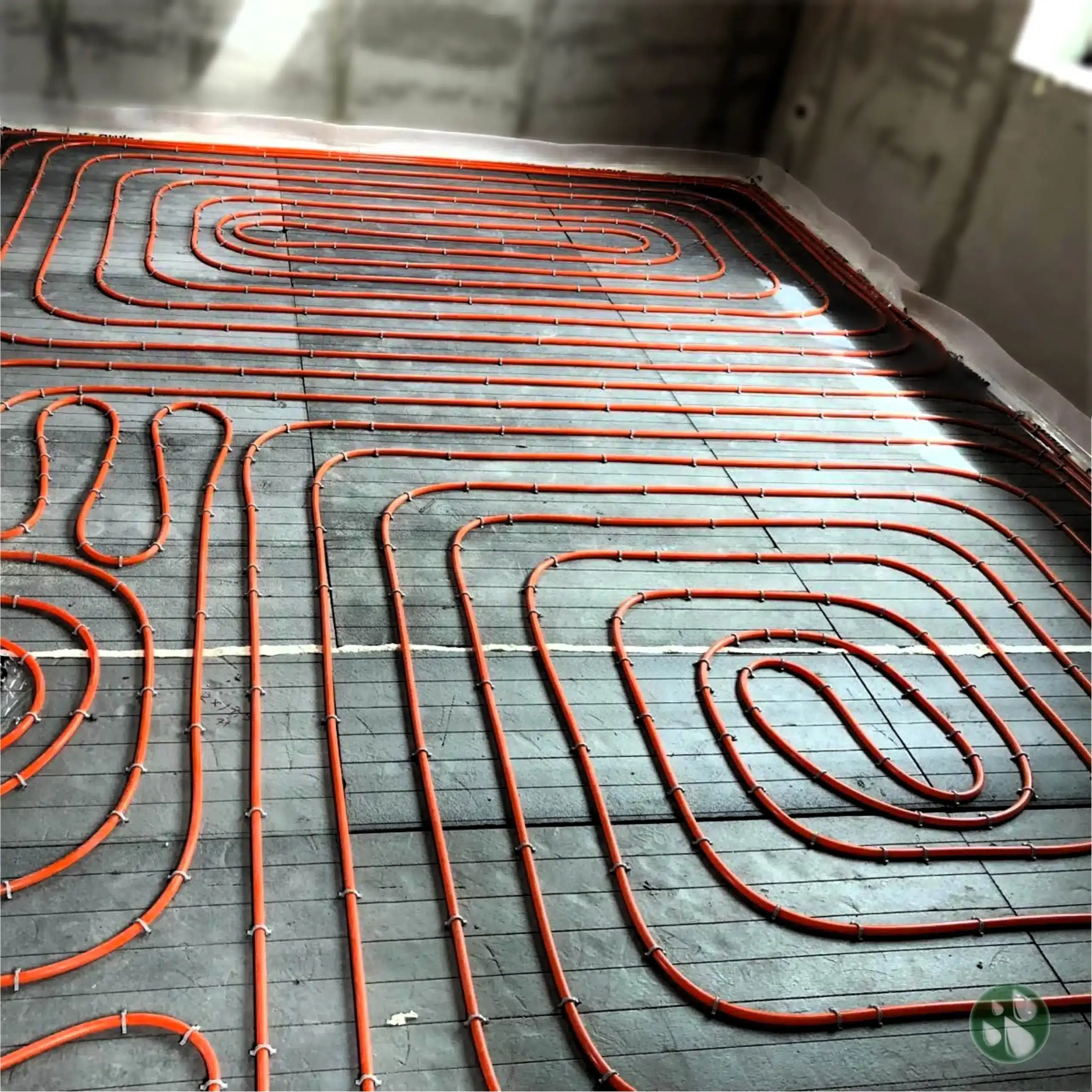

Placa cu nuturi - XPS orice forme, orice pas
XPS = orice forme, orice pas (cm)

Pe sistemul tacker și XPS, folosim orice forme și pași de oricâți cm. În proiect, calculăm pașii din 2,5 în 2,5cm. Iar, pe șantier, instalatorii își folosesc imaginația pe anumite arii, să nu fie golașe de țeavă, să fie țeavă sub talpa omului prin dușuri, holuri, dressing-uri șamd. Când clientul folosește placă cu nuturi, supradimensionăm țeava cu o unitate: de pildă, pasul de 17,5cm devine de 15cm.

Rezistență termică

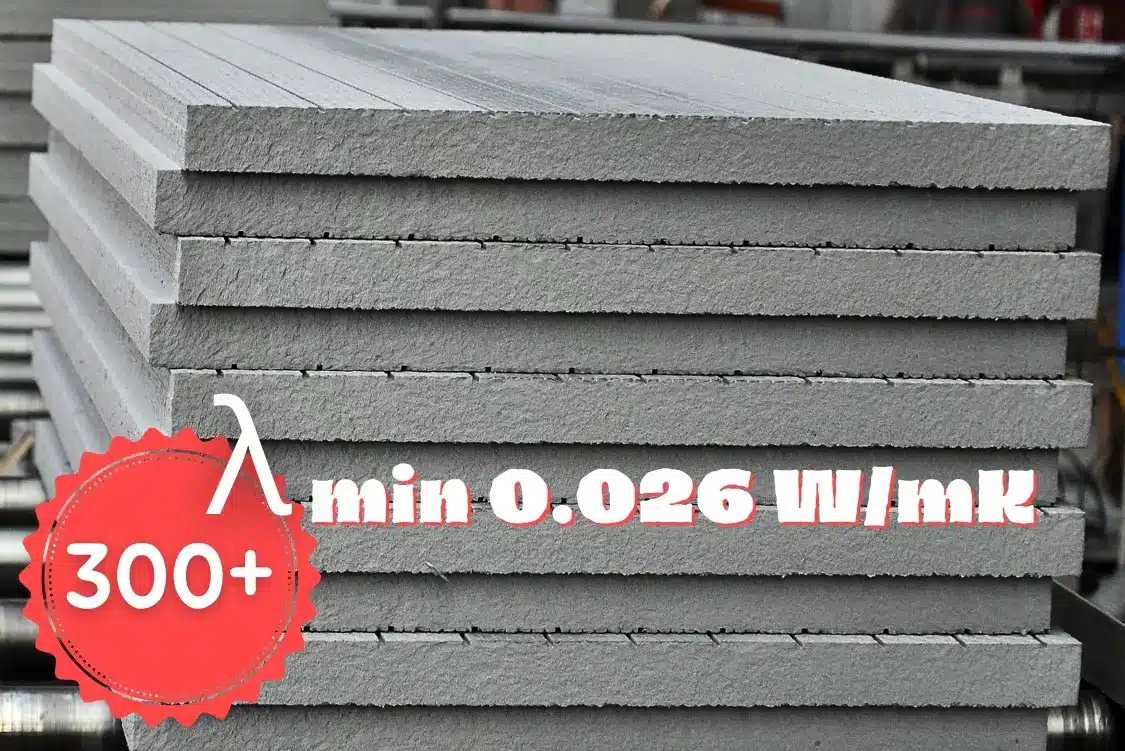

Placa cu nuturi vs tacker vs XPS Gias
XPS cu o conductivitate termică extrem de mică, de invidiat

Cum calculez rezistența termică?
R = g/λ
grosime în metri / conductivitate în W/mK, grad K sau Celsius

Există XPS cu λ=0,024 W/mK (chiar 0,02)
R = 5cm / 0,024 = 2,083 m²K/W
R = 15cm / 0,024 = 6,25 m²K/W

Plăcile cu nuturi Rehau Varionova 11 au 0,30 m²K/W. În mare, plăcile cu nuturi și tacker au între 0,30 și 0,80 (cele scumpe) m²K/W.

Oricum, noi nu prea stresăm clienții noștri să insiste pe izolarea termică a plăcii. Spre sol pierderile de căldură sunt mici, nu merită efortul financiar să le înjumătățească, vorbim de economii de 100..300W per casă. Bine, nici nu le propunem placă cu nuturi cu expandat de 1..2cm grosime.

Punți termice

Placa cu nuturi vs tacker punti termice
O punte simplă; fără nicio punte termică

O expresie prea tehnică, dar tot mai cunoscută. În cazul XPS (polistiren extrudat) nu folosim folie de aluminiu.

Placa cu nuturi - XPS orice forme, orice pas
Șapă = beton simplu (nearmat), de obicei; poate fi și armat.

Apă

Extrem de rar să recomande vreun constructor, arhitect: expandat în pământ. Poate fi, dar bine hidroizolat. În schimb, fundațiile, placa peste sol, pereții demisolului etc. sunt termoizolați cu XPS.

🤭 O 🏡 de om ar trebui să fie din beton, cărămidă, tencuială etc. (inerție termică), nu ca halele, mall-urile și birourile din rigips și sticlă. V. Izolație termică.

În prezentări: Folia PS (plastic) peste nuturi nu lasă apa din șapă să treacă. Să treacă unde? La propriul polistiren expandat, corect. Placa din beton armat, chiar dacă e turnată de un an, tot conține o cantitate de apă.

Placa peste sol ar trebui hidroizolată pe dedesubt, omul NU se bazează pe folia PS a plăcilor cu nuturi. Placa cu nuturi nu va rezolva nicidecum vreo problemă cu infiltrațiile de apă din pământ.

Zgomot

Enervant, nu găsim fișe tehnice în care să scrie și despre decibeli. Într-adevăr, polistirenul (fie expandat, fie extrudat) nu este un material dedicat zgomotului. În descrieri tehnice: diminuează zgomotul. Oricum, fără cercetări de laborator, nu cred că 1cm de expandat izolează sonor mai bine decât 3cm de extrudat și invers.

Pătrățele

N-au excelat la geometrie, dar acum celebrii instalatori nu mai pot fără pătrățele. Hmm, dac-a fi pas de 7,5cm!? Trecem la algebră?

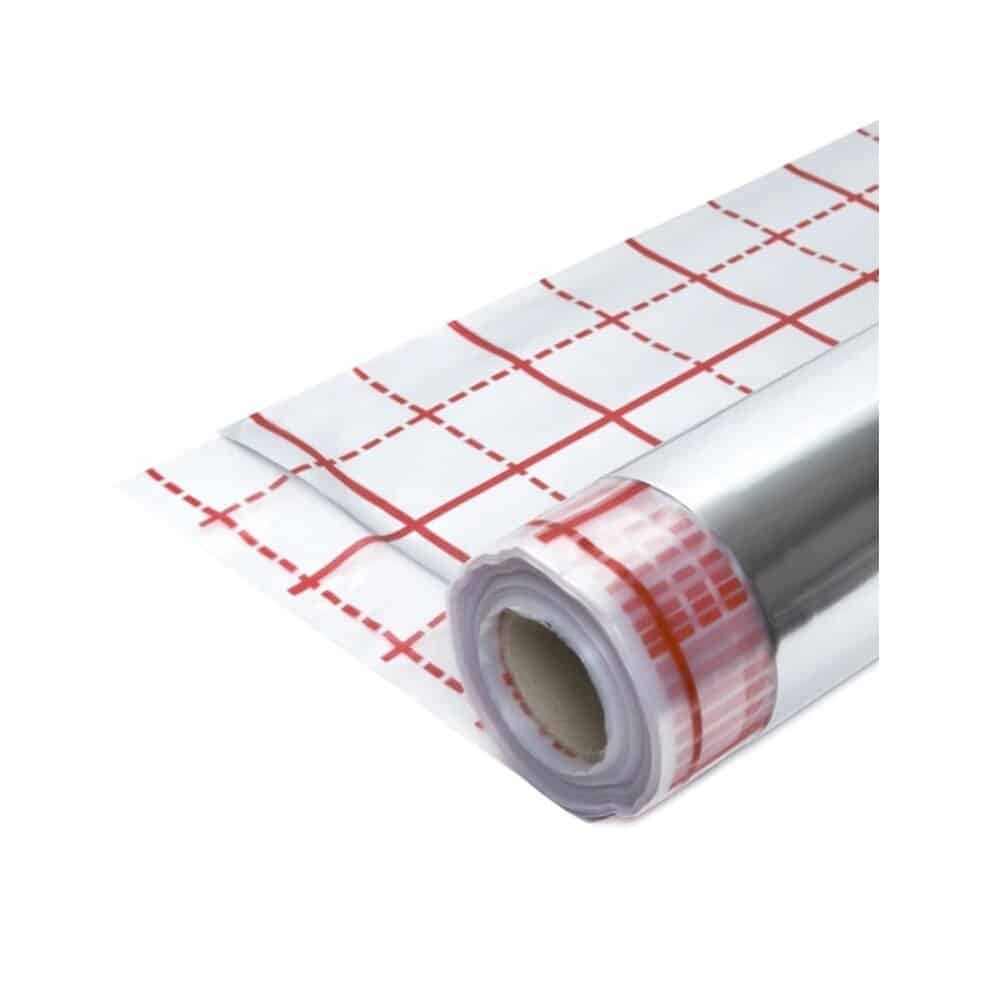

Placa cu nuturi vs tacker folie patratele
Țiplă cu pătrate

PUR, PIR ș.a.

Există foarte multe soluții pentru izolare termică și/sau prindere țevi registre de încălzire în pardoseală: PUR, PIR, plută șamd.

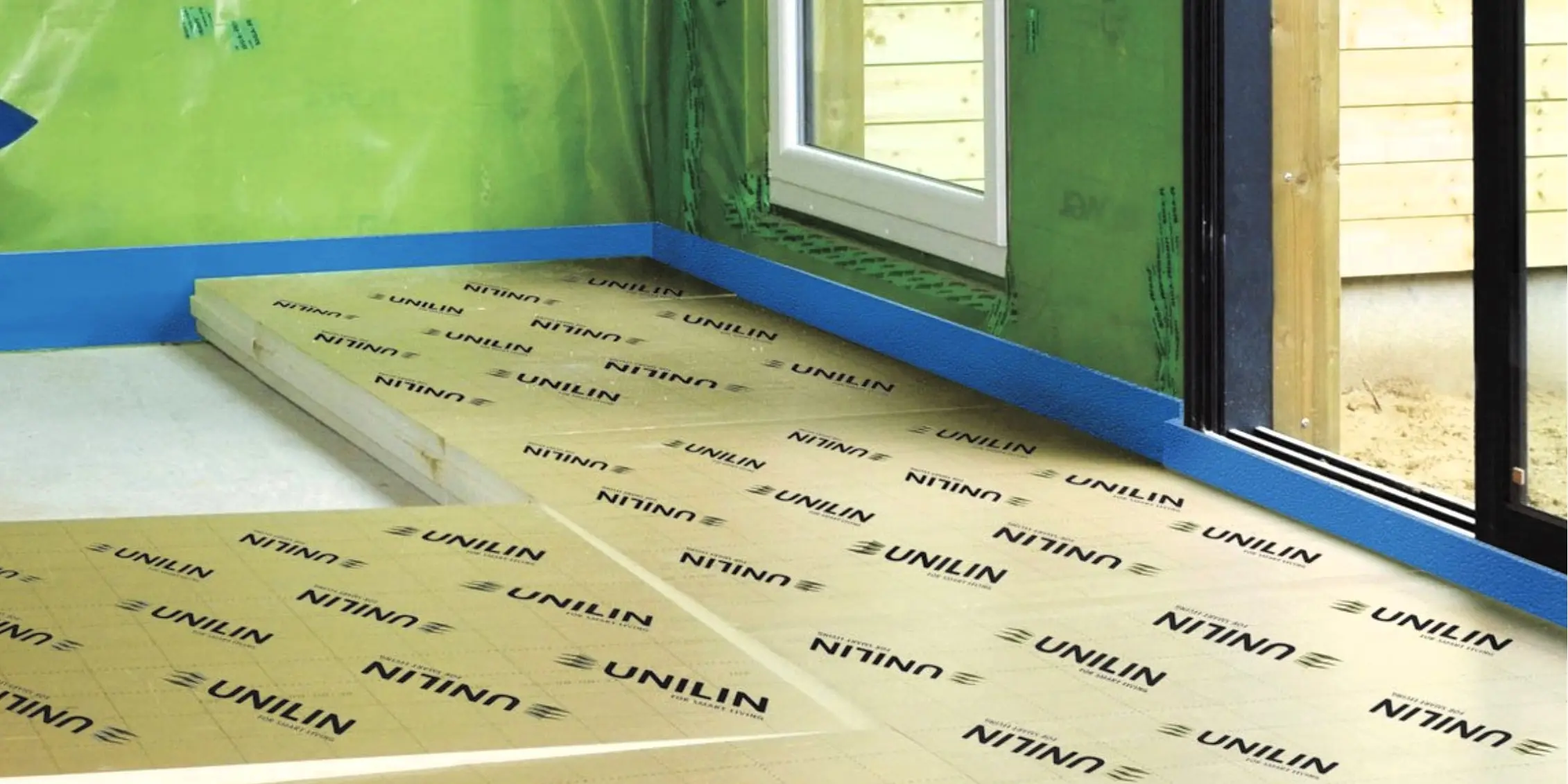

Placa cu nuturi vs tacker PUR
Plăci din spumă PUR
Placa cu nuturi vs tacker PIR

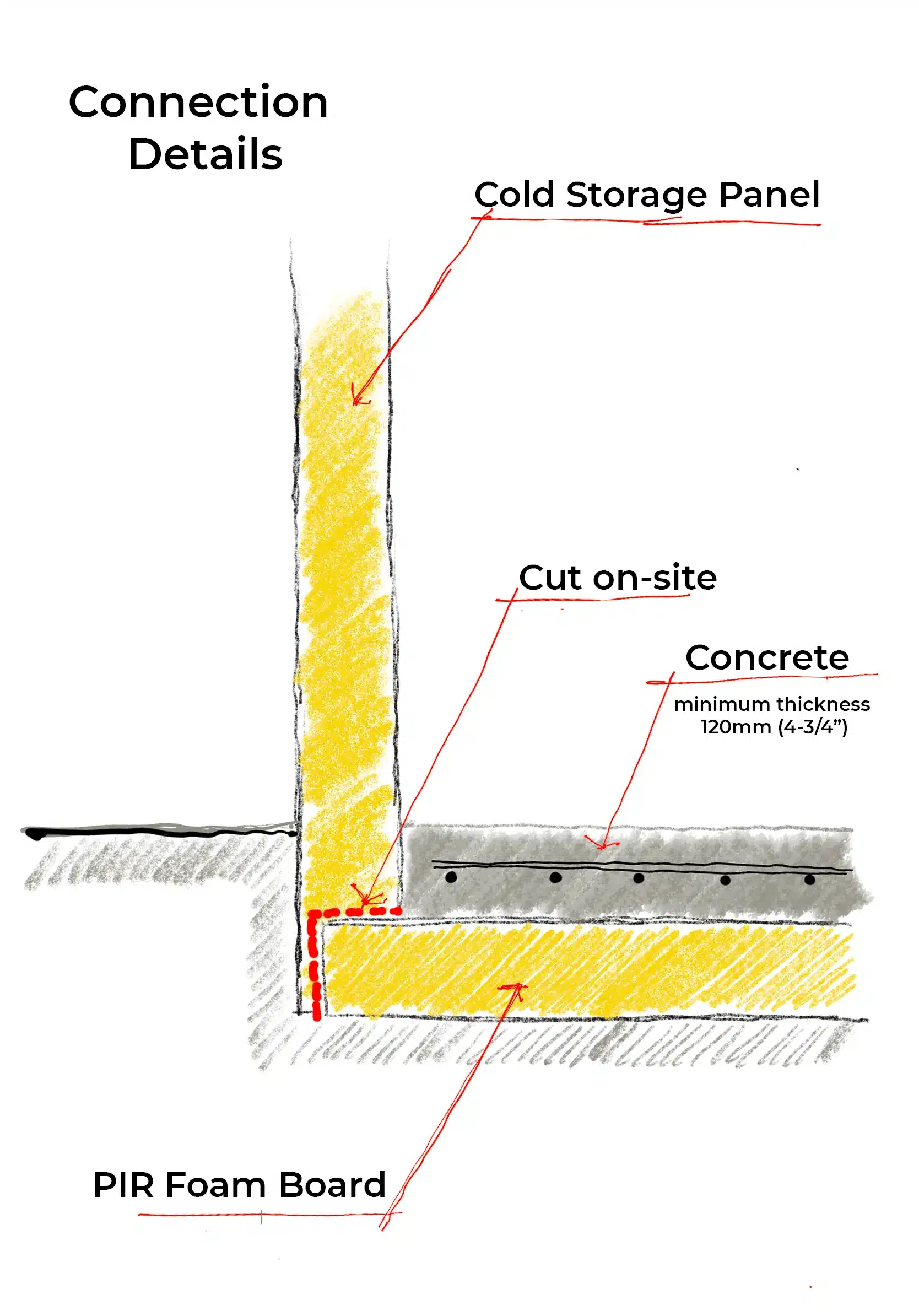

Plăci din spumă PIR
Placa cu nuturi vs tacker celuloza

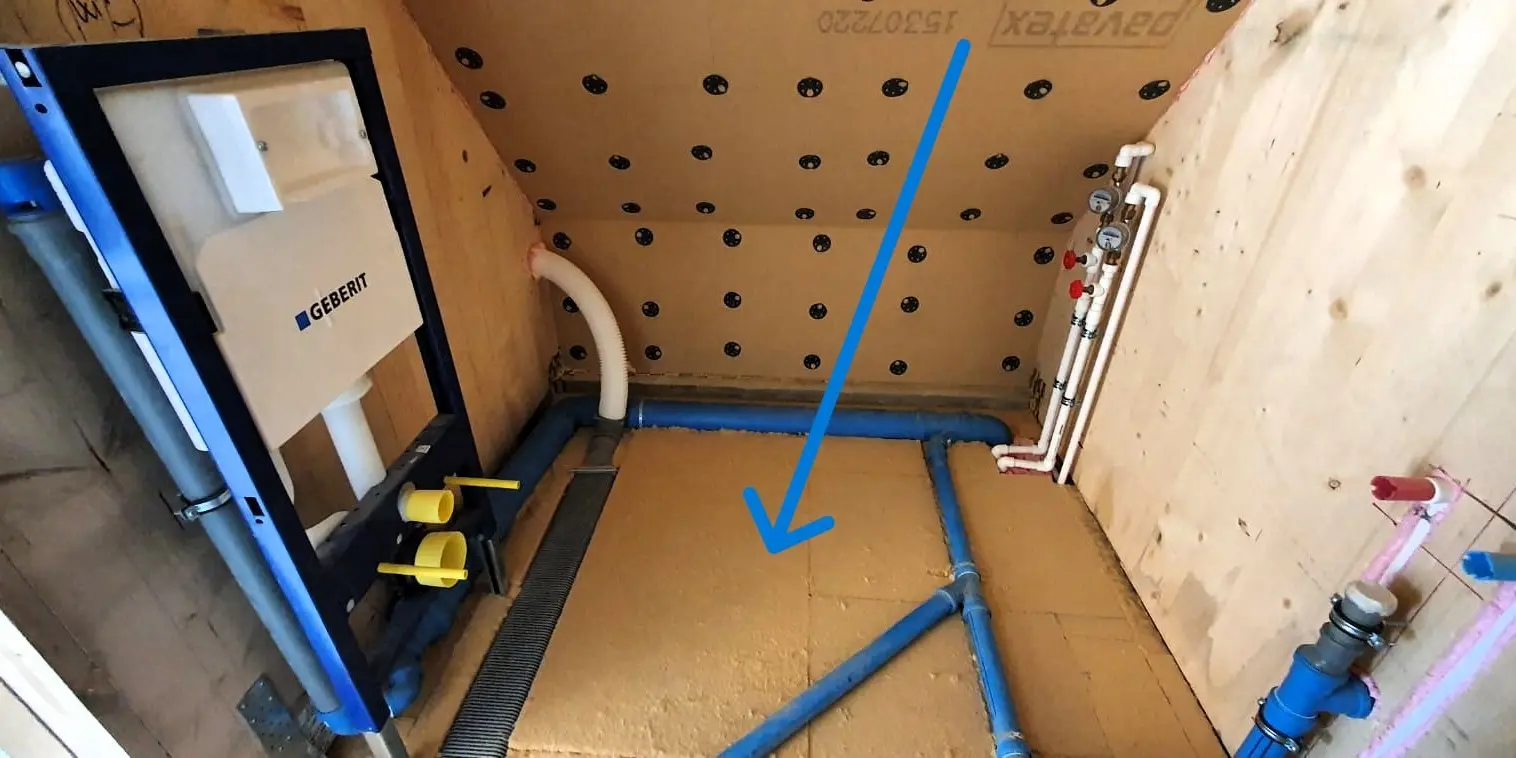

Plăci din hârtie (celuloză spumă) & țevi fonoabsorbante canal
Polistiren incalzire in pardoseala - pluta
Plăci din plută

Nuturi fără polistiren

Incalzire-in-pardoseala-placa-nuturi-fara-polistiren
Placă cu nuturi fără polistiren dedesubt

Pentru un sistem scund, pot fi folosite plăcile cu nuturi fără polistiren. Există pentru țevi de 9,9mm; 12, 16, 17, 20+ mm. Optim ar fi ca plăcile să fie găurite pentru ca șapa să poată face priză cu placa de rezistență (șapă în aderență).
Aceste plăci pot fi și peste diverse materiale termoizolatoare de diferite grosimi în care nu pot fi folosite agrafele ca fixare solidă.

Placa cu nuturi vs tacker plasa sudata
Șapă în aderență, țevi pe plasă sudată (4+4=8mm)

Nuturi vs tacker vs XPS

° XPS 3..5 cm R=1,0..1,7m²K/W, rezistență termică de 2..3..4× mai bună vs EPS-nuturi;
° XPS cu falț = îmbinare bună între plăci, pătură continuă (contra curgere șapă), ancorare bună agrafe;
° XPS insensibil la apă (nu cere hidroizolare dedesubt, deasupra) vs nuturi/tacker deteriorat de apă;
° XPS = plăci rigide, nu crapă ușor pe șantier la așezare, apăsare, călcare, manevrare, manipulare, bătaia vântului;
° EPS-nuturi = contact mult mai mic, doar deasupra și jumate pe laterale între țeavă și șapă;
° EPS-nuturi = volum nuturi înlocuiește volum șapă, inerție termică mai mică (v. începutul articolului).
° EPS-nuturi = avantaj pentru instalator = montaj ușor al țevilor (împingere cu piciorul), nu aplecare, nu trebuie doi oameni, nu trebuie scule (tacker agrafe).

polistiren xps - incalzire in pardoseala pret
XPS cu falț
Plăcile se petrec pe toate cele 4 laturi.

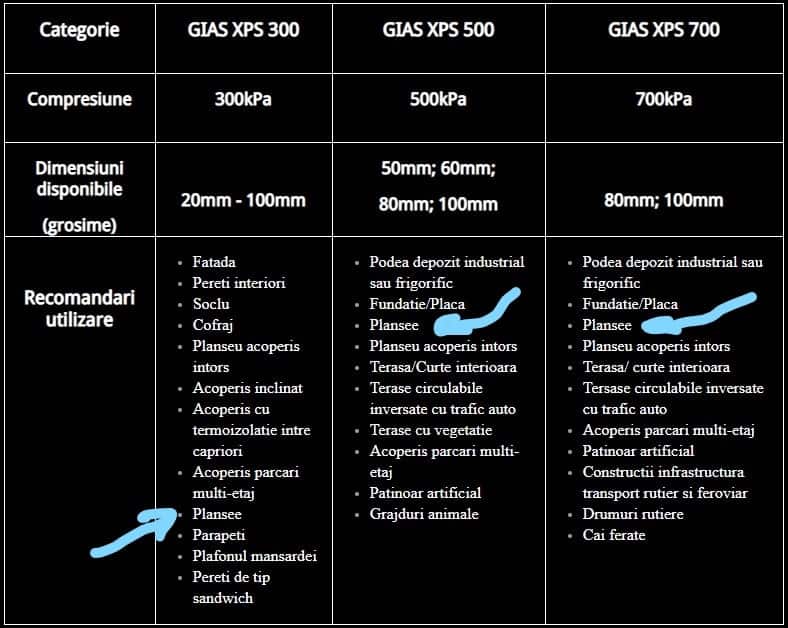

XPS unde - placa cu nuturi
Pe unde punem XPS-ul?
