Distribuitor încălzire în pardoseală: descriere, reglaj debitmetre

Cuprins

Podcast: Distribuitor încălzire pardoseală descriere și reglaj debite

Atenție! Debitmetrele sunt robineți de tip 2-în-1.
① Inelul roșu = robinet de închis-deschis, cursă scurtă; trebuie deschis 100%;
② Hexagonul negru = robinet de reglaj de debit, cursă lungă; cu el facem echilibrarea hidraulică.
Dacă robinetul ① este închis total, robinetul ② poate fi scos complet și înlocuit.

Ce e un distribuitor de încălzire în pardoseală?

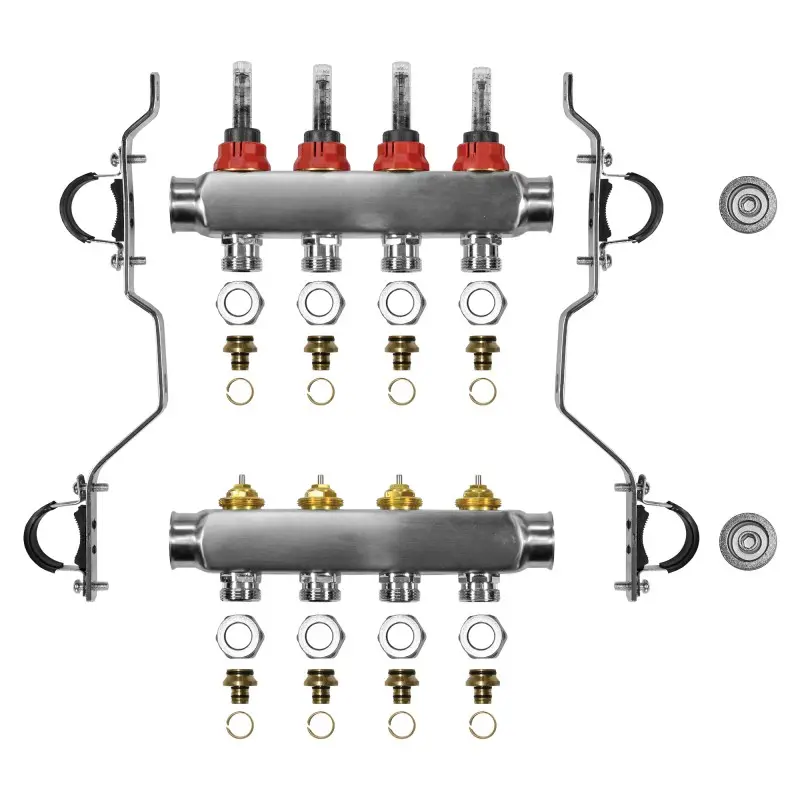

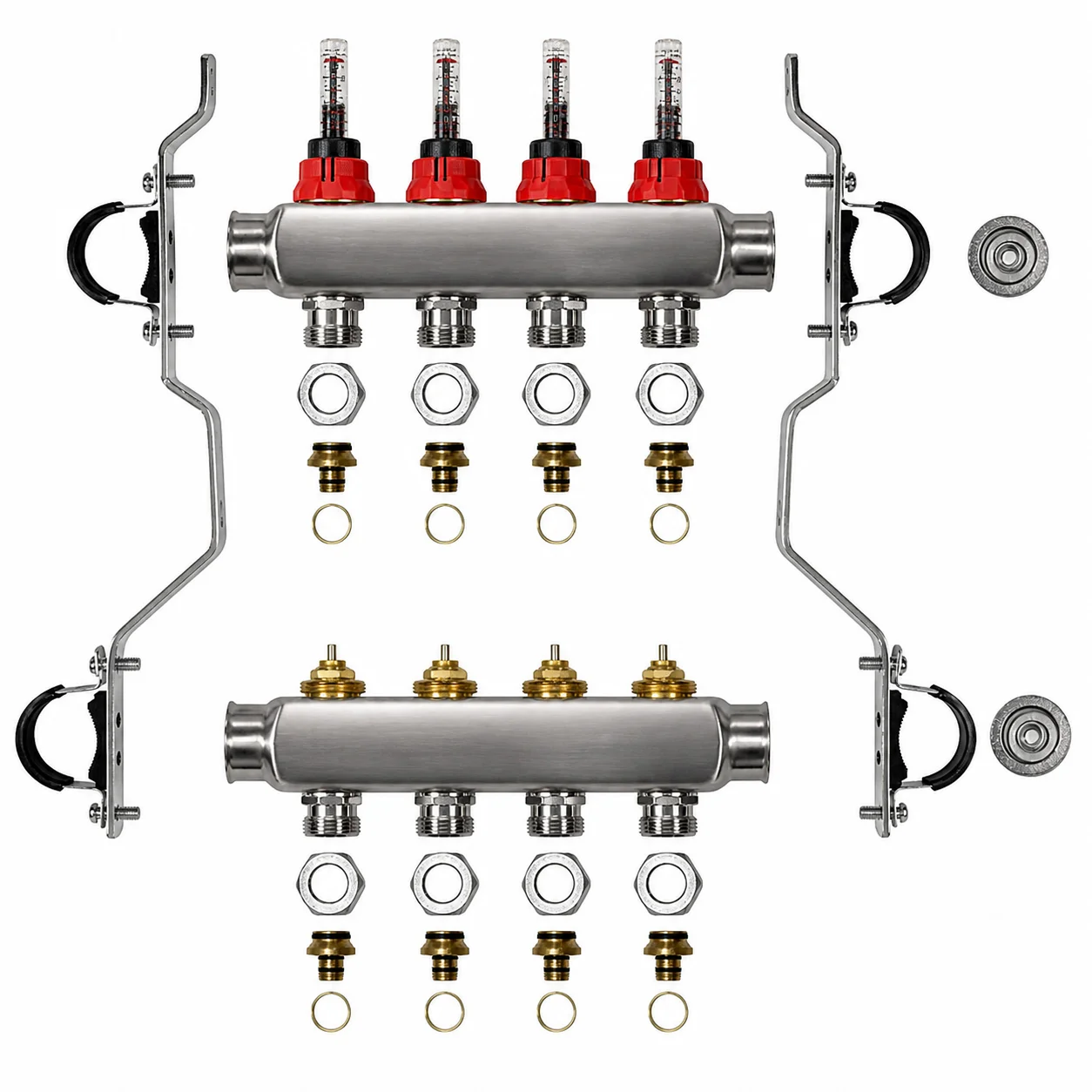

Distribuitor-colector încalzire în pardoseala componente — **Se observă că prinderile sunt puțin decalate. Distribuitorul (turul sus) este mai în spate, colectorul (returul jos) este mai ieșit; astfel, țevile de tur coboară prin spatele colectorului.**

Distribuitorul este, de fapt, un ansamblu distribuitor-colector, de unde pleacă turul și se întoarce returul circuitelor de încălzire în pardoseală.

Ce conține distribuitorul pe tur?

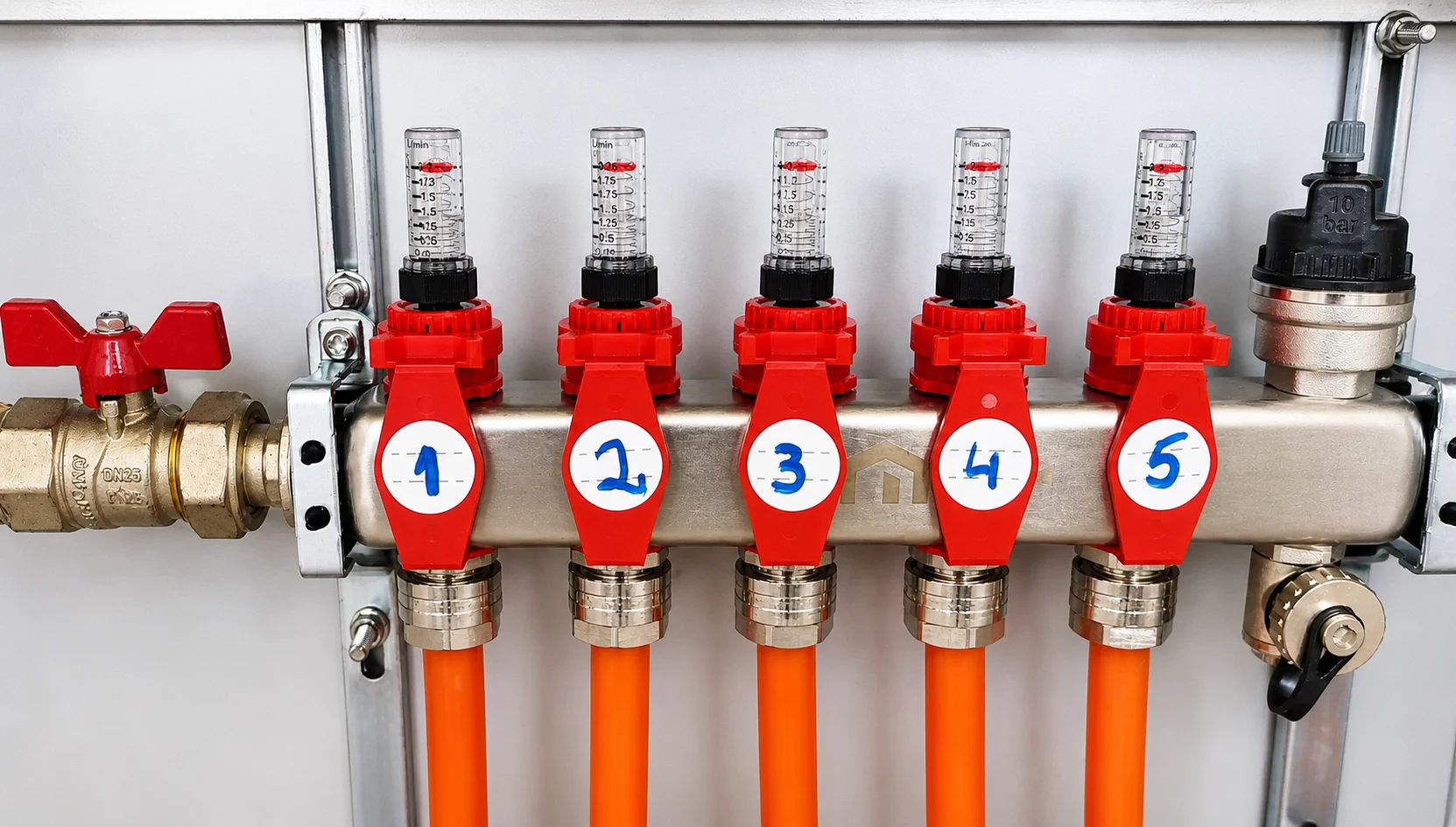

Echilibrare hidraulica 5 debitmetre.jpg — **distribuitor încălzire în pardoseală – tur**

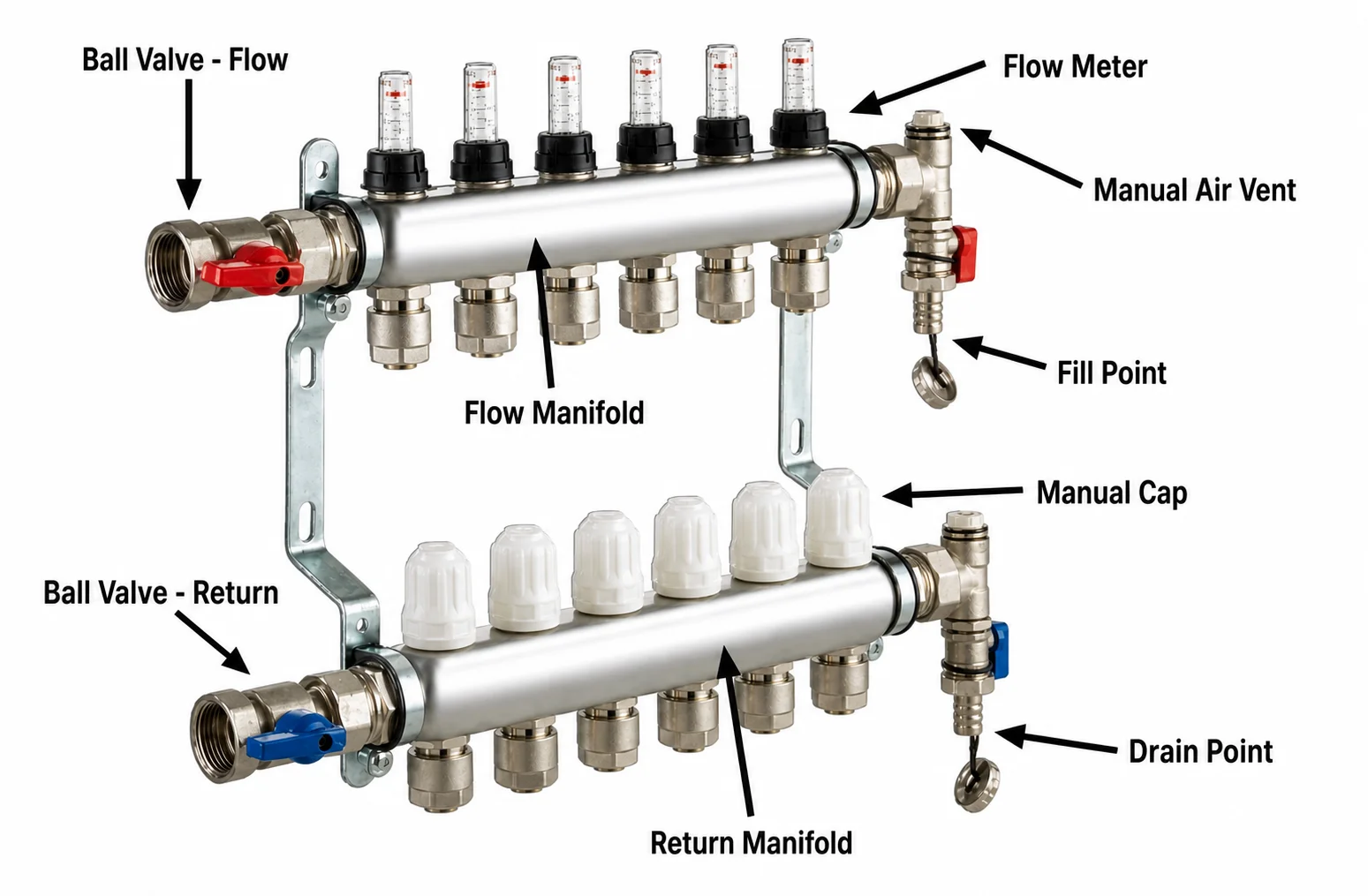

Distribuitorul e în partea de sus = tur instalație și conține:

debitmetre = robineți de tip 2-în-1 = de închidere/deschidere + de reglaj; partea de sus este transparentă, în interior există un flotor/tijă care urcă și coboară în funcție de mărimea debitului;
robinet de aerisire în partea de sus;
robinet de golire în partea de jos;
piuliță semi-olandeză (Purmo); robinetul principal va fi fără olandez, filet interior-exterior (IE);
dop în partea opusă robinetului principal, de obicei de 1”. Dopul și piulița pot fi mutate (stânga-dreapta).

Ce conține distribuitorul pe retur?

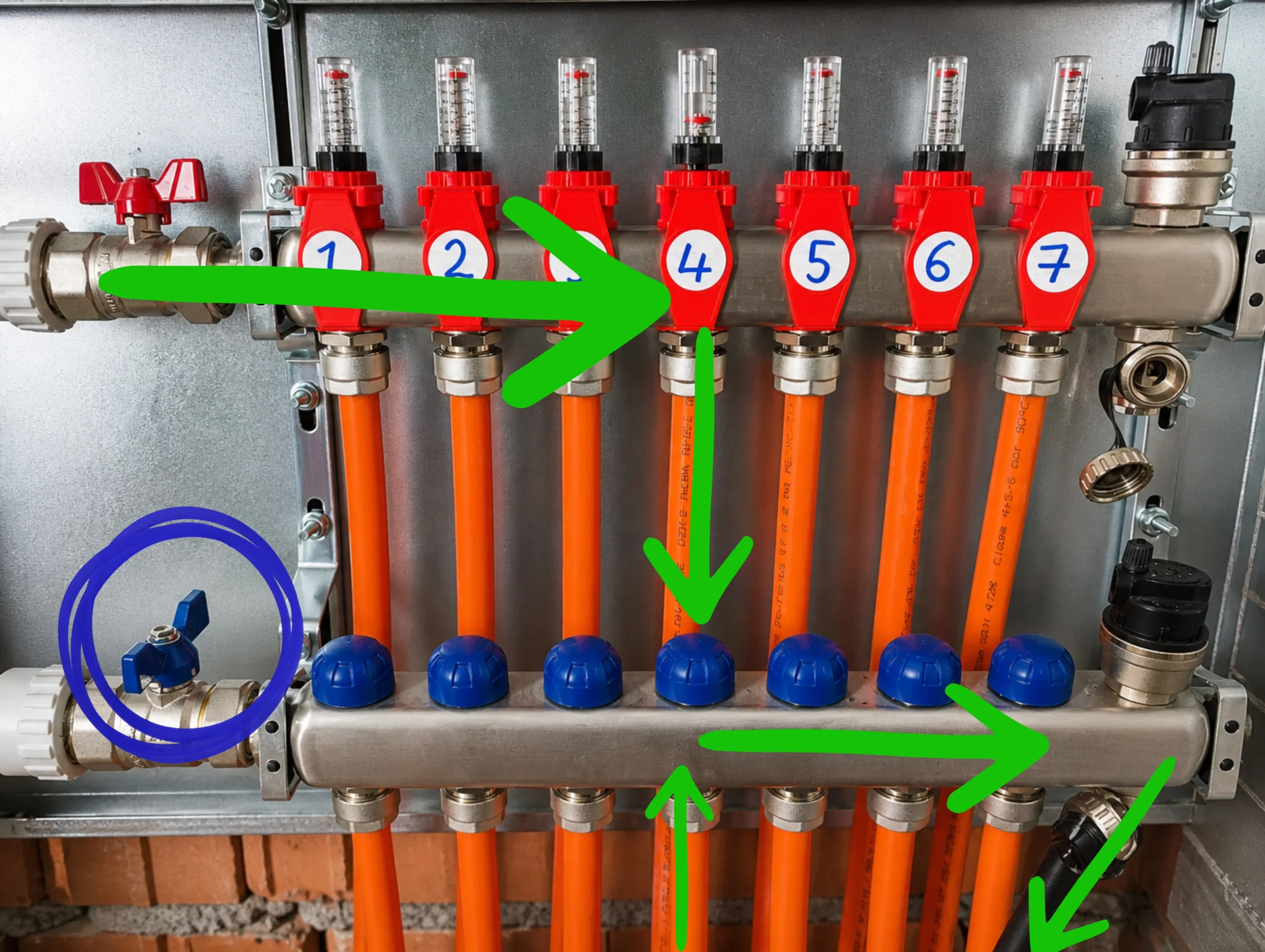

Umplere distribuitor bucla 4 — Colectorul se află în partea de jos = retur
Umplere-aerisire încălzire în pardoseală

Colectorul e în partea de jos = retur instalație și conține:

robineți termostatați, acoperiți cu capace din plastic (albastre în imagine);
– 5. aceleași elemente ca pe tur.

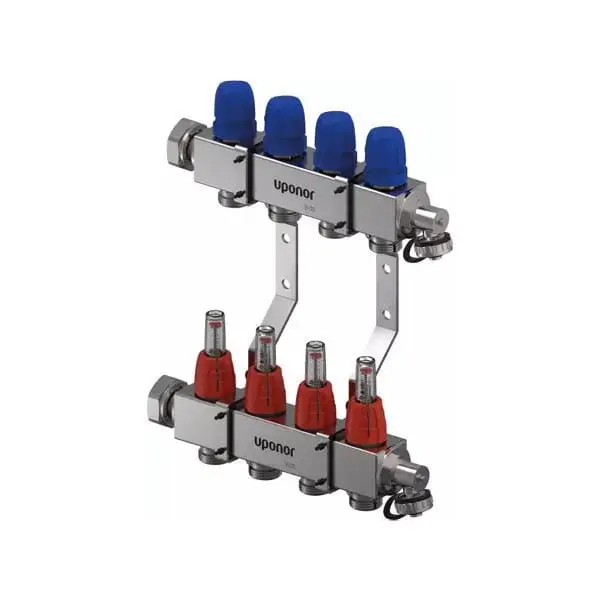

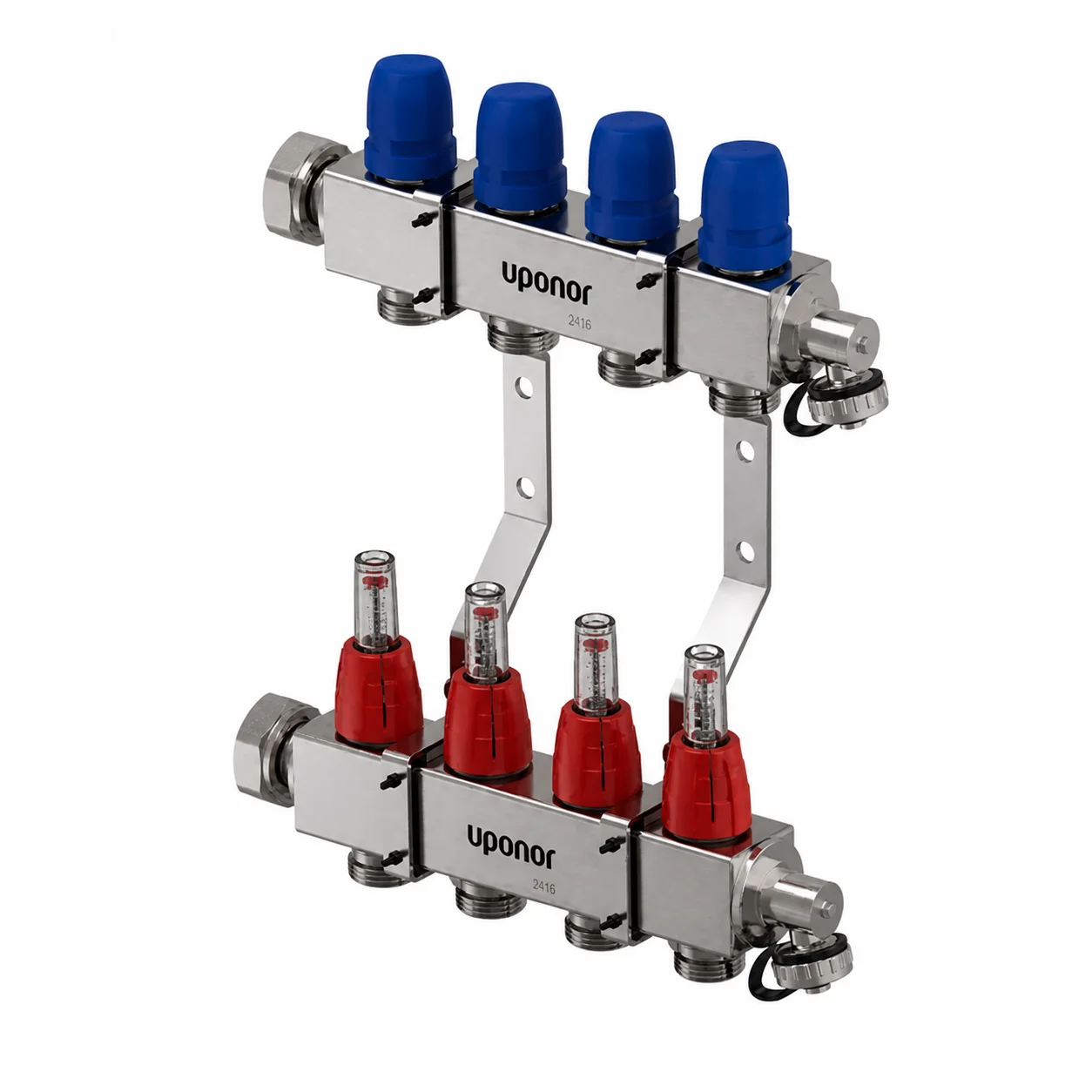

Distribuitor-colector Uponor cu debitmetrele în partea de jos — **Distribuitor-colector Uponor cu turul și debitmetrele în partea de jos**

Există și modele de distribuitoare care au turul cu debitmetrele în partea de jos.

Debitmetrele au 2 robineți

① un manșon (inel) mai mare, la bază = închis-deschis, nimic altceva; cursă mai mică;
② o bază hexagonală, neagră, ceva mai mică = robinet de reglaj de debit; cursă de deschidere-închidere mare.

Atenție! Instalatorii, de multe ori, nu deschid complet robineții ① de închis-deschis.

Cum închid sau deschid; cum fac reglaj din debitmetre?

Nu e nevoie de cheie, ambii robineți ① și ② pot fi rotiți cu mâna,

Închis/deschis debitmetru-tur sau căpăcel-retur e similar unui capac de borcan sau sticlă de Cola. Sensurile de închidere și deschidere sunt aceleași pentru Purmo, Uponor, Rehau. Pe piață există și cu sensuri inversate: de verificat mișcarea flotorului la învârtire.

închis ↷ învârt spre dreapta, sens orar = flotoarele urcă ↑, debit mic
deschis ↶ învârt spre stânga, sens antiorar = flotoarele coboară ↓, debit mare

Cum funcționează debitmetrele?

Flotorul este imersat în apă. Are o talpă în partea de jos, un cap indicator (pastilă) în partea de sus. Curgerea apei antrenează după ea această talpă. Deci, cu cât debitul e mai mare, talpa e trasă de apă mai jos, implicit flotorul e mai jos. Flotorul nu indică presiunea, ci debitul volumetric, litri/minut.

Unele indicatoare au bulă de aer, e ok?

Da, e ok. Acea bulă se va dizolva în apă cu timpul. La un moment dat toate indicatoarele vor fi pline cu apă.

Unele flotoare trepidează. E ok?

Nu e prea ok. De ce trepidează? Pentru că există aer în buclă, iar aerul „scapă” flotorul, astfel el se ridică. Dar, în cca o săptămână de la prima pornire, aerul „pleacă” iar flotoarele „se calmează”.

Un motiv și mai nasol pentru trepidațiile indicatoarelor: viteza apei este prea mare, astfel încât curgerea, în loc să fie laminară, devine turbulentă și cu cavitație. Deci: consum electric total degeaba și zgomote în scărița urechii umane.

Ce este un robinet termostatat pe retur?

Capacele de protecție (albe în imagine) trebuie desfiletate pentru a fi deschise.

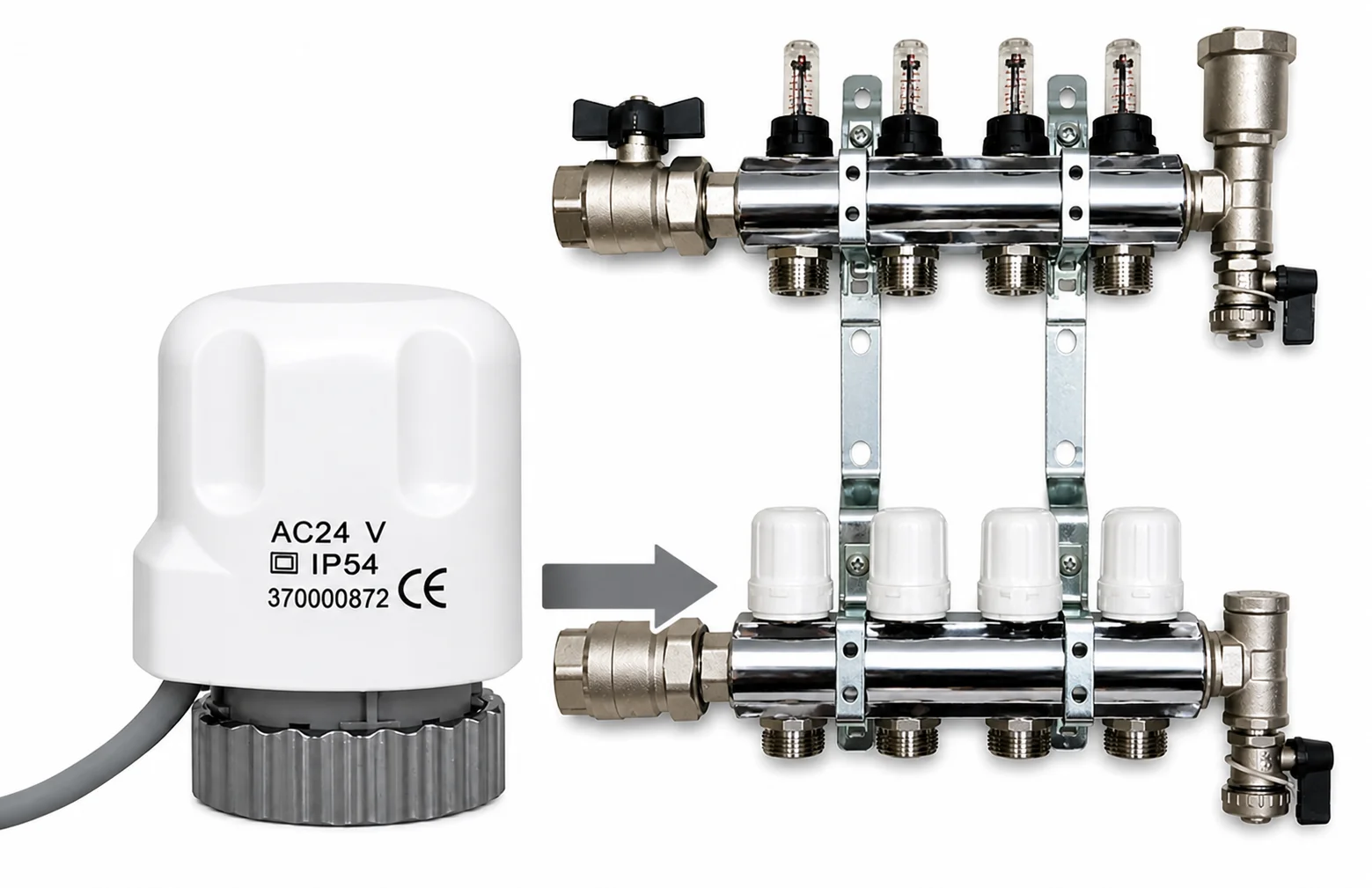

Nu e cazul Sibotherm, dar în locul lor se pun actuatoarele termoelectrice, comandate de termostate. De obicei sunt cu filet metric 30mm, M30.

Robineții termostatați de pe returul distribuitorului sunt similari cu cei de pe calorifere. De obicei, sunt normal deschiși (NO). Pot fi închiși manual cu capacele de protecție, sau automat cu actuatoare comandate de termostate.

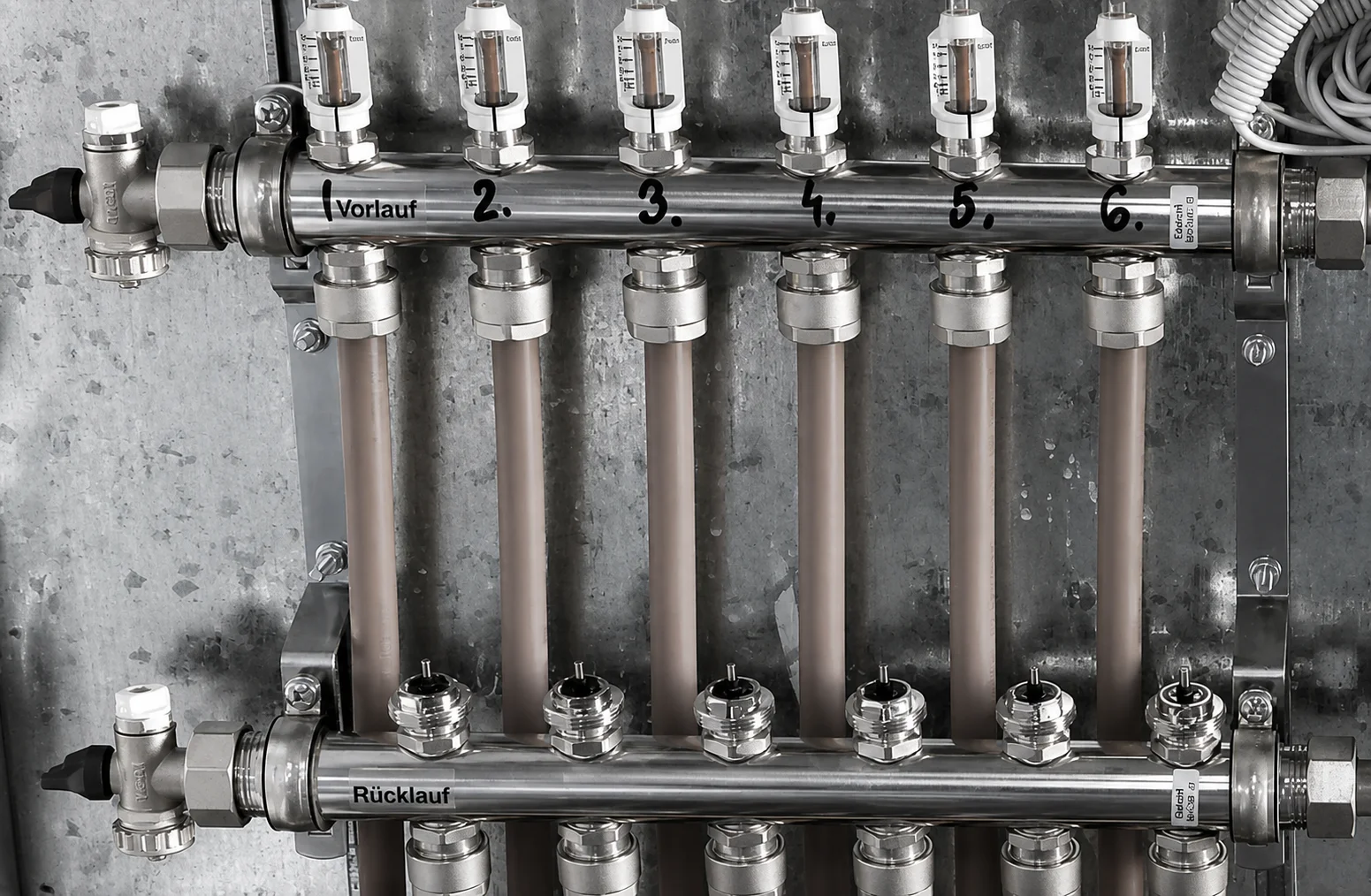

Automatizare pardoseala -- distribuitor cu robineti termostatati, actuatoare nemontate — În partea de jos vedem robineții termostatați neacoperiți de capace sau actuatoare. Tije sus = robineți deschis, tije jos = închis. Nu se poate face echilibrare hidraulică din tije, sunt doar închis-deschis, nu în poziții intermediare!

Ce fac dacă robinetul termostatat e blocat?

Rareori, robinetul poate fi blocat pe închis chiar din fabrică. Deblocare: cu un patent, se ridică-apasă repetat.

Situație destul de des întâlnită în exploatare: un actuator după mult timp pe închis, se deschide (se ridică), însă robinetul de retur rămâne blocat.

Pot face echilibrare hidraulică cu actuatoarele?

Nu, nici vorbă. Actuatoarele comandate de termostate (nu e cazul Sibotherm) se pun în locul capacelor pe robineții termostatați; ele închid și deschid (ON/OFF), dar nu fac echilibrare hidraulică. Ca și la calorifere, robineții termostatați sunt ori deschiși, ori închiși, nu sunt proiectați pentru reglaje hidraulice cum sunt debitmetrele.

Atenție!
Actuatoarele doar închid și deschid. Reglajul hidraulic se face exclusiv din debitmetre!
