Racorduri de canalizare prevăzute din fundație

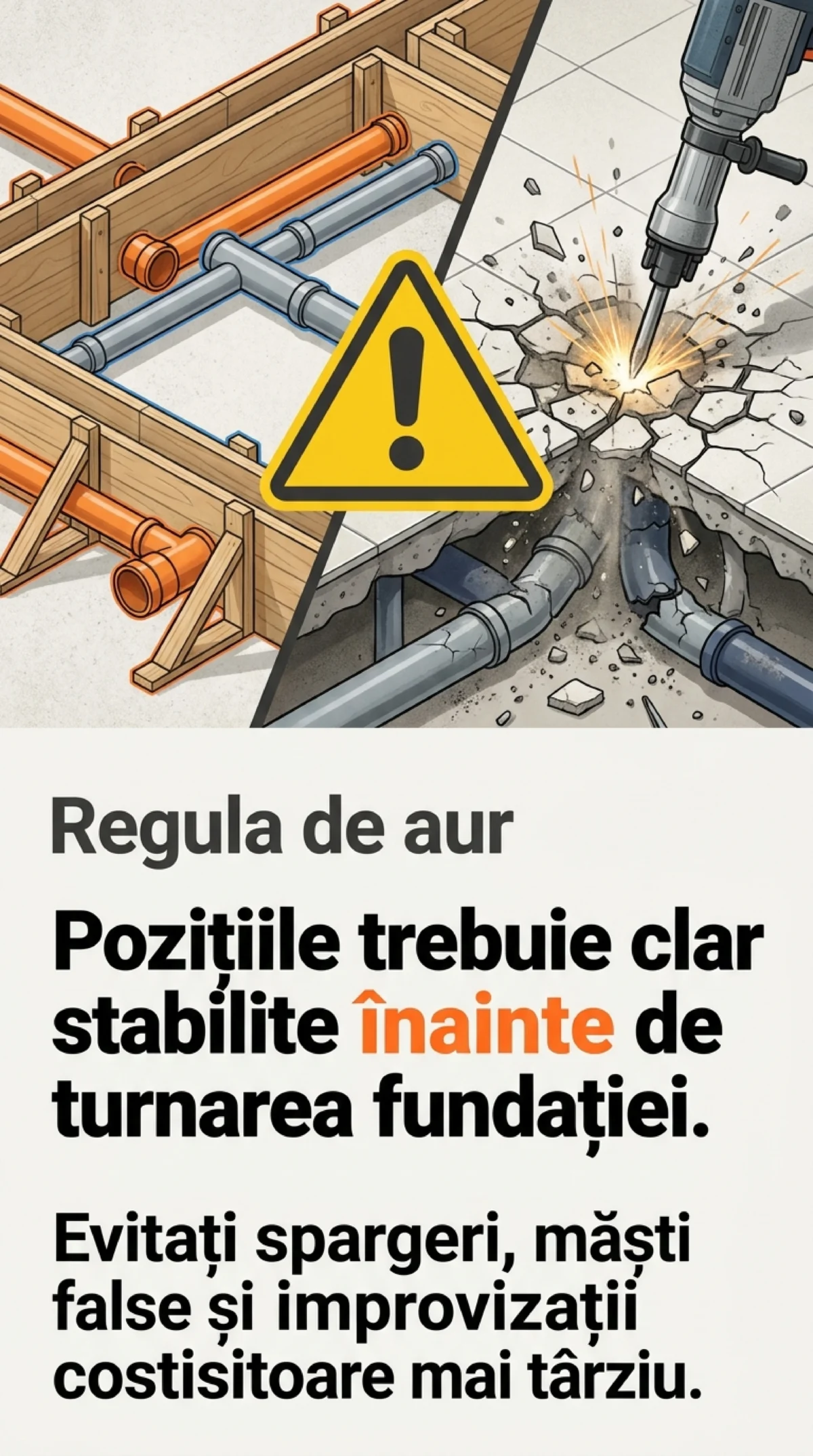

Pozițiile racordurilor de canalizare trebuie clar stabilite înainte de turnarea fundației. Pentru baie, bucătărie, cameră tehnică, pompă de căldură – câteva țevi puse la locul potrivit acum pot evita spargeri, măști și improvizații costisitoare mai târziu.

Articol complementar: Trecerea conductelor de canalizare prin fundație și placă

Acest articol (ca tot site-ul nostru) se referă la case de locuit.

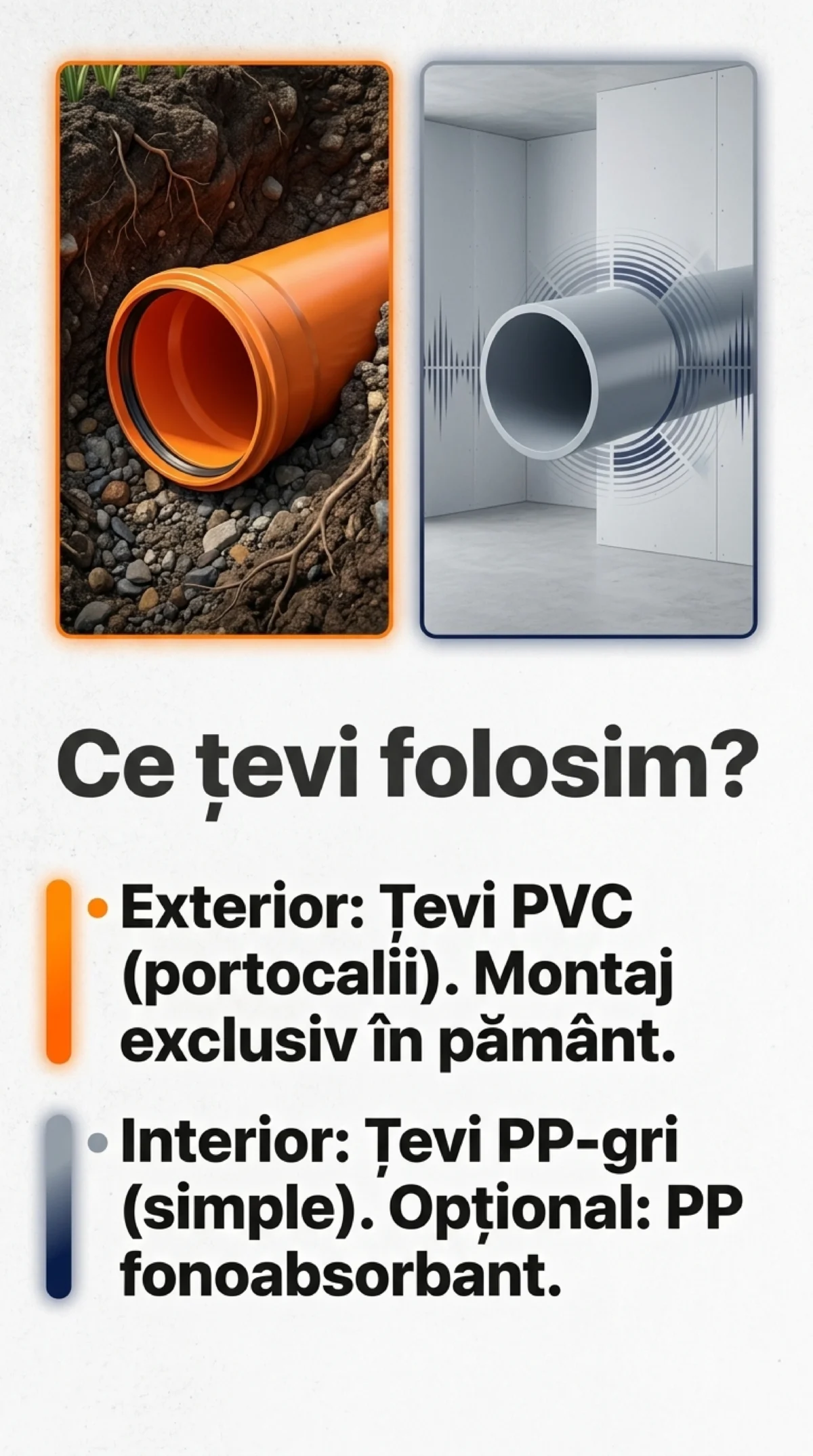

Ce țevi pot folosi pentru canalizare?

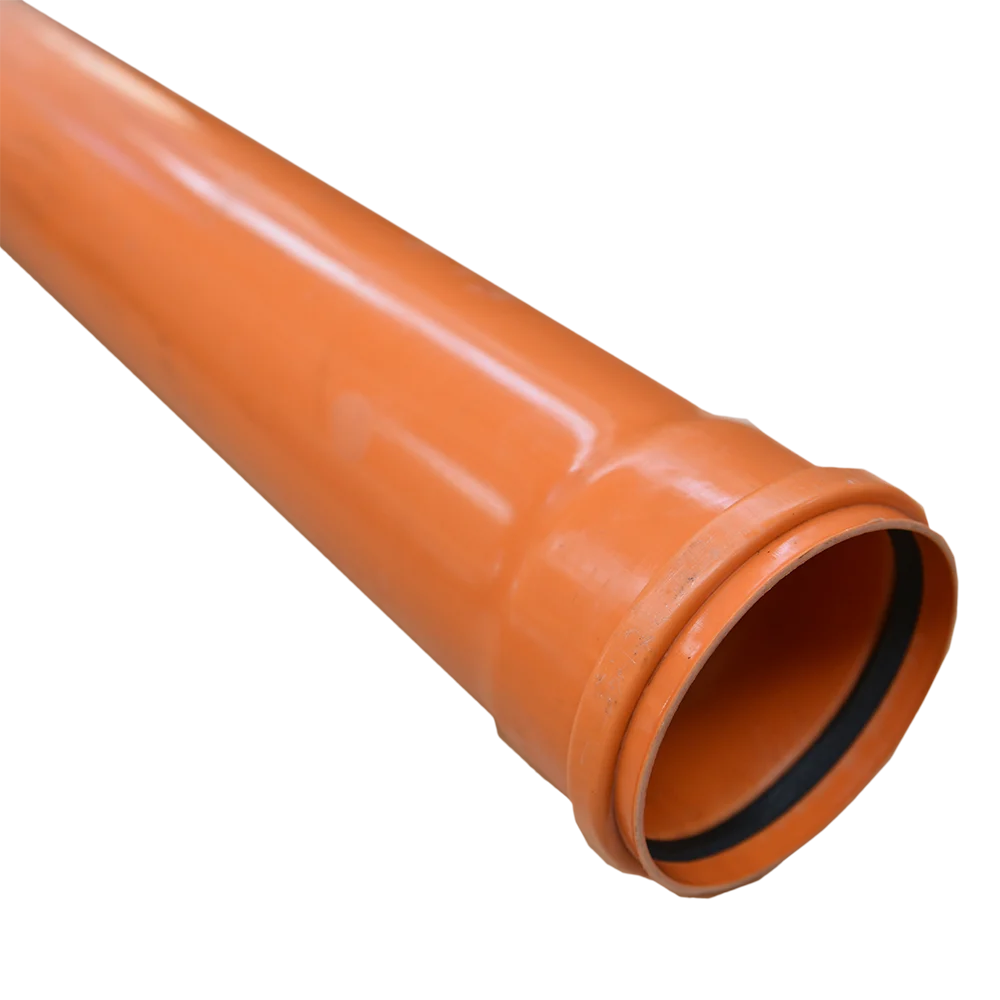

Exterior: obligatoriu PVC (portocalii) sau alte conducte pentru montaj în pământ;
Interior: PP-gri (simplu); Varianta mai scumpă: PP de tip fonoabsorbant.

Racord baie

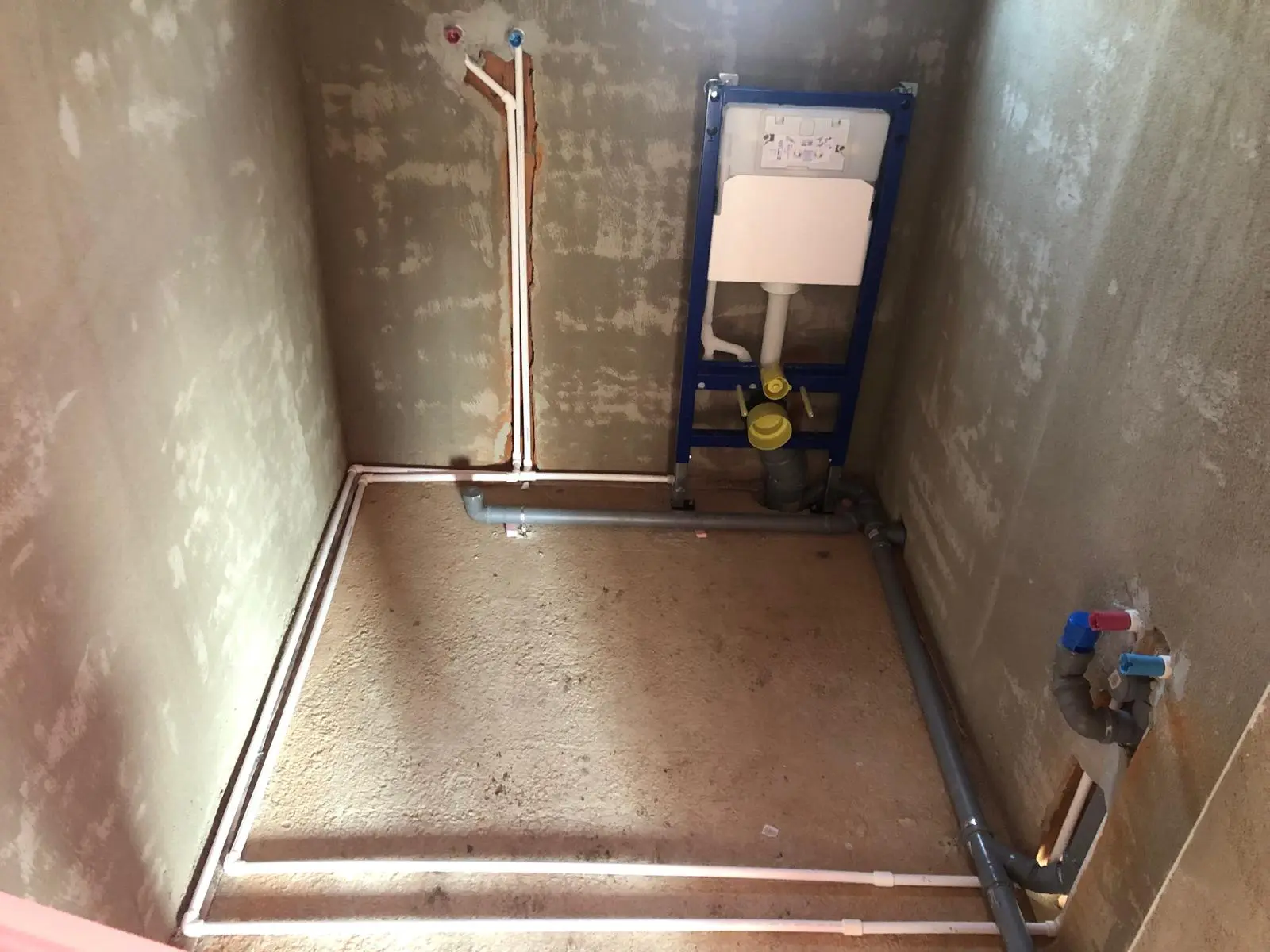

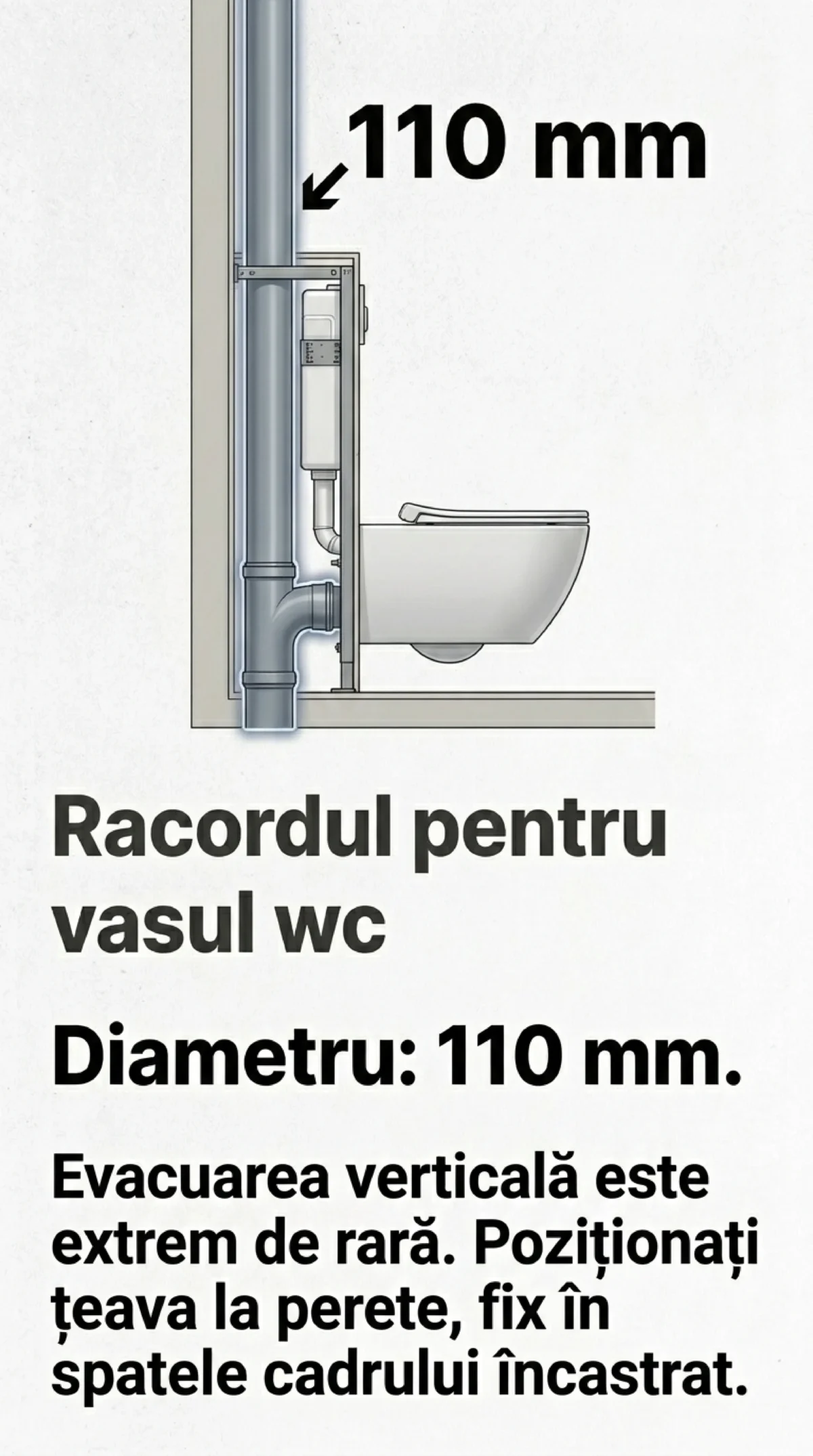

Regula de aur: coloana principală de evacuare (D_ext 110 mm) trebuie poziționată cât mai aproape de viitorul vas WC. Cum în casele moderne folosirea vaselor WC cu evacuare verticală (țeava fix sub vas) a devenit extrem de rară, racordul de 110 mm va fi poziționat la perete, chiar în spatele cadrului încastrat (pentru WC suspendat) sau a vasului stativ.

Dacă aveți două băi lipite (perete comun), se poate folosi o singură coloană de D_ext 110 mm pentru ambele.
Dacă lăsați racordul la distanță de WC, veți fi obligați să faceți un compromis: fie construiți o mască falsă din rigips pe perete, fie înălțați tot sistemul de pardoseală (șapa) suficient de mult pentru a putea ascunde țeava respectivă.

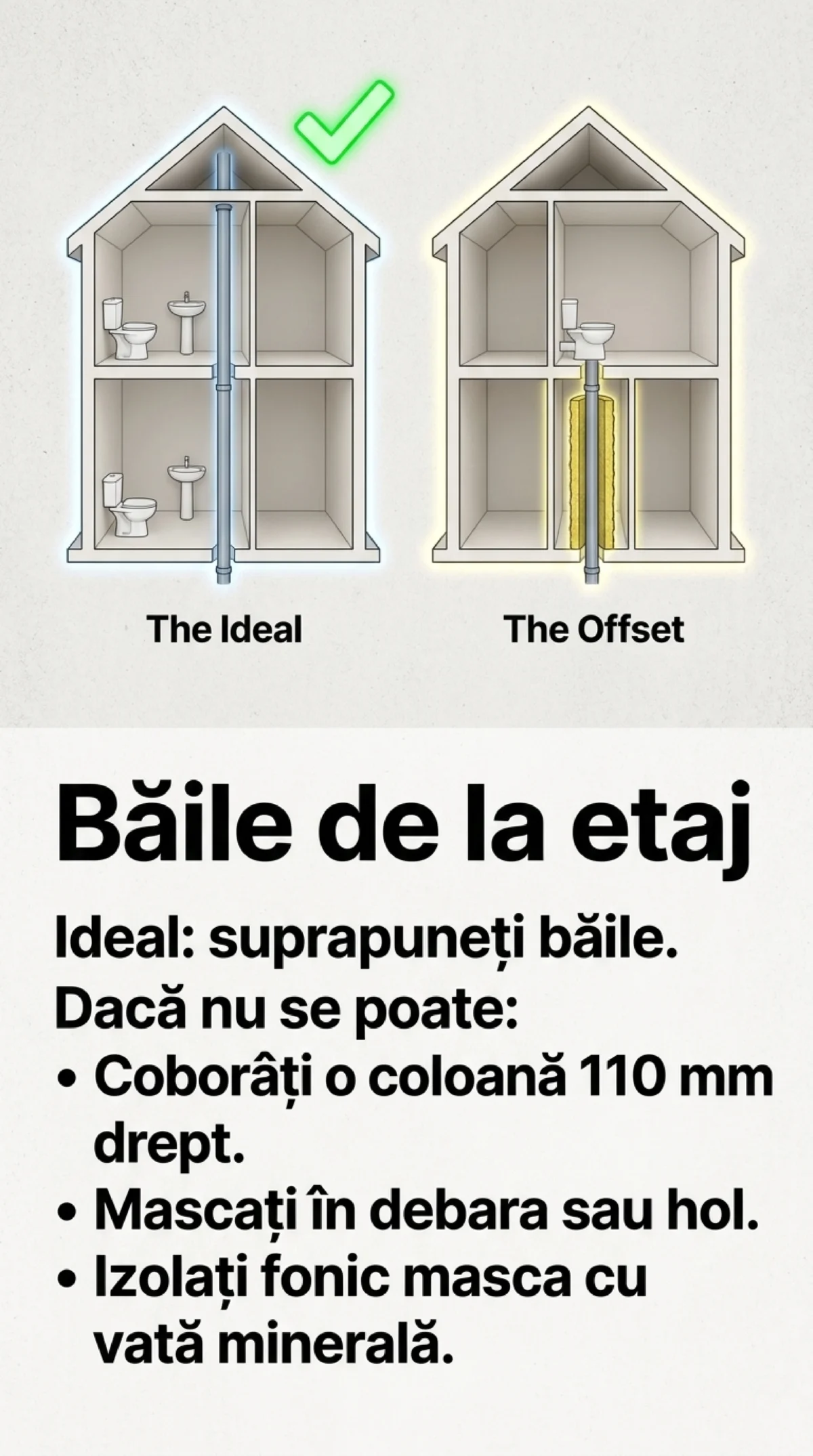

Băile de la etaj trebuie să fie, pe cât posibil, suprapuse peste cele de la parter.
Dacă arhitectura casei nu permite suprapunerea, evacuarea etajului se va face printr-o coloană dedicată cu D_ext 110 mm, coborâtă drept și mascată (ideal într-o debara, dressing, hol sau cameră tehnică/menajeră de la parter). Masca poate fi izolată fonic cu vată minerală sau izolație acustică dedicată.

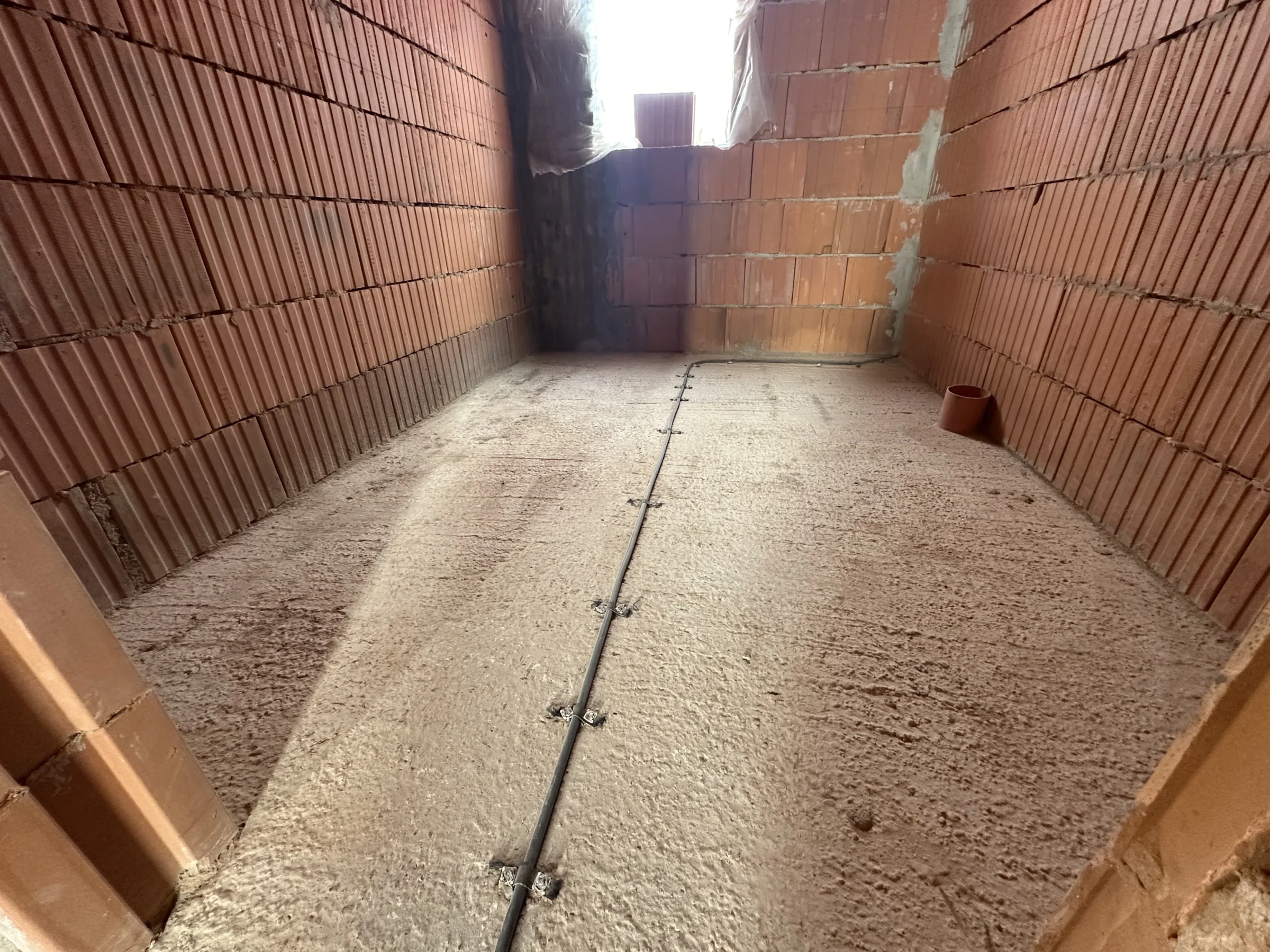

Racord canalizare 110 in baie — **Amplasare racord canalizare D_ext 110 mm în baie**

În imaginea de mai sus este o conductă de protecție cu diametrul mai mare.

Pe șantier, nu lăsați meseriașii să taie mufele conductelor de canalizare sub pretextul că încurcă. Folosiți dopuri de protecție!

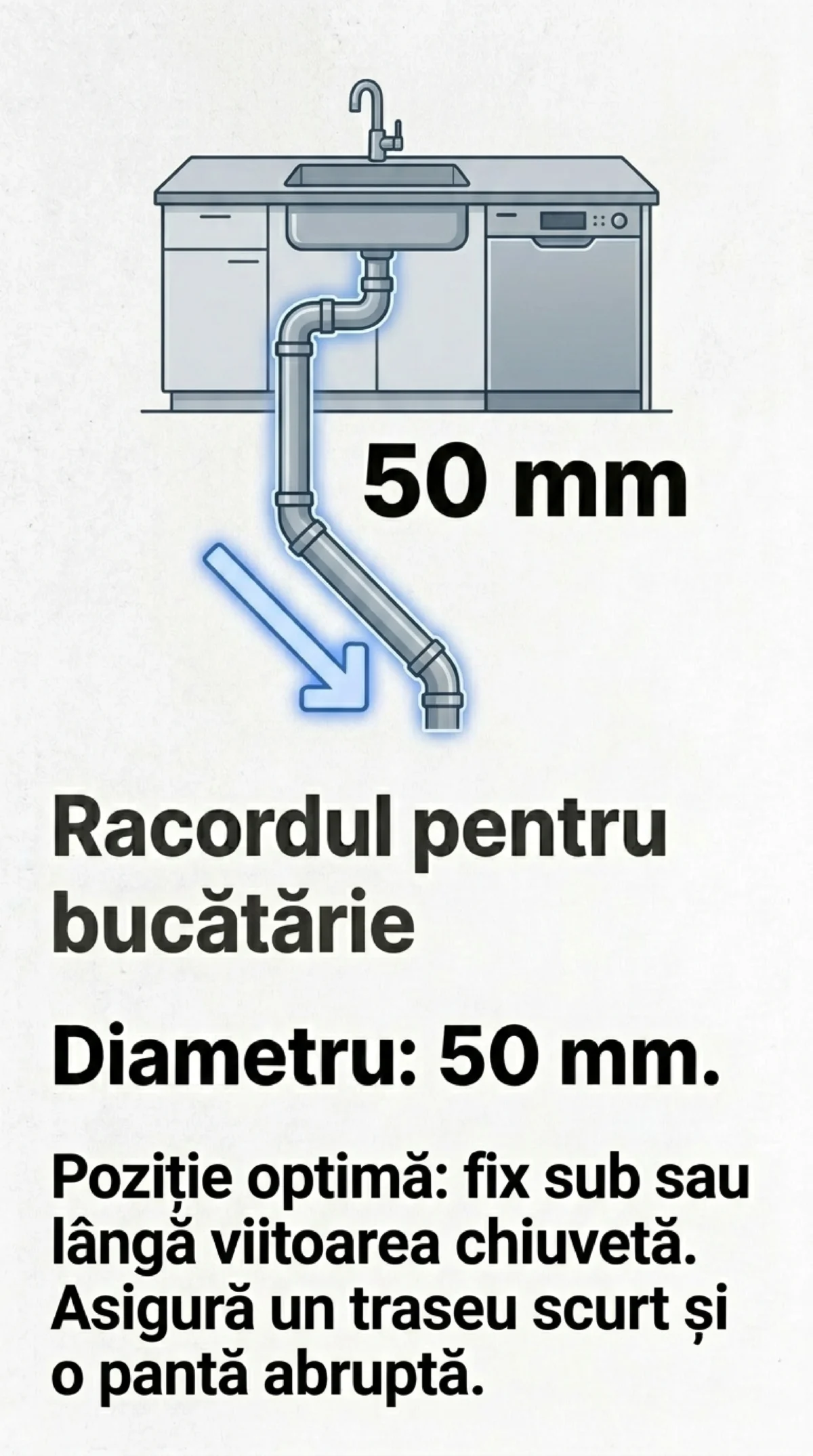

Racord bucătărie

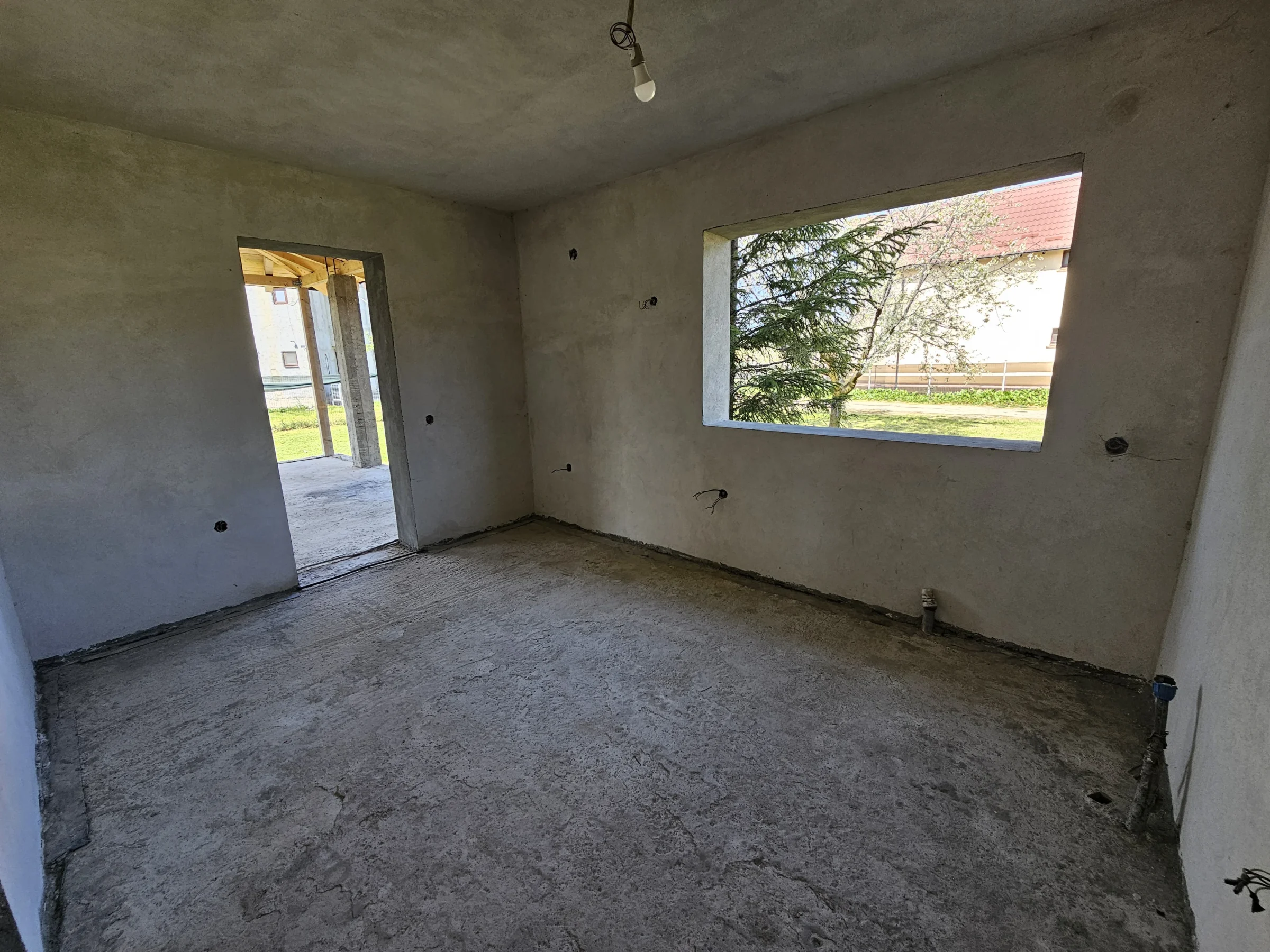

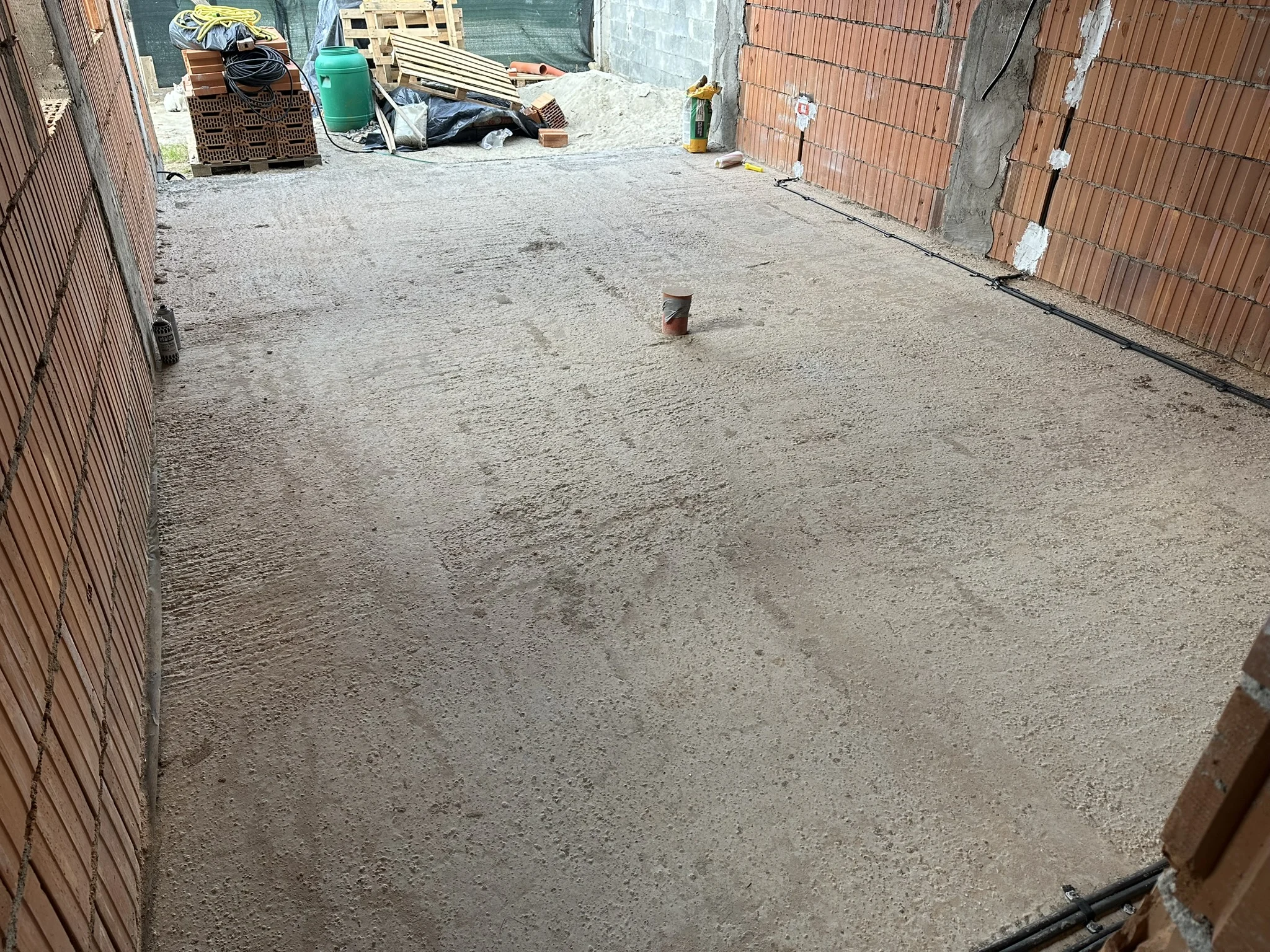

Trebuie prevăzută o țeavă D_ext 50 mm pentru canalizarea chiuvetei și mașina de spălat vase (cel puțin). Poziția ei optimă este sub/lângă viitoarea chiuvetă pentru un traseu scurt și pantă abruptă.

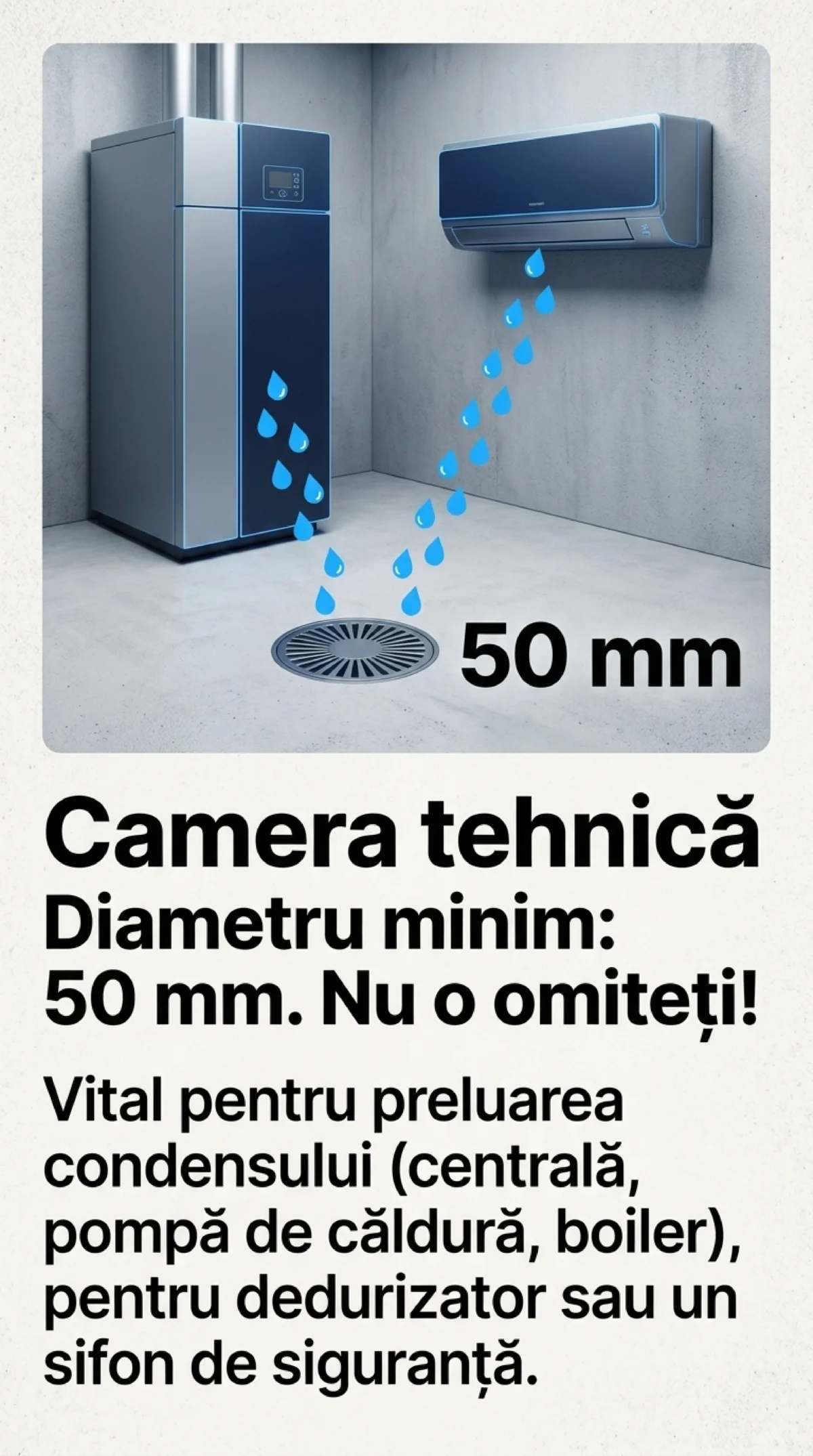

Racord cameră tehnică

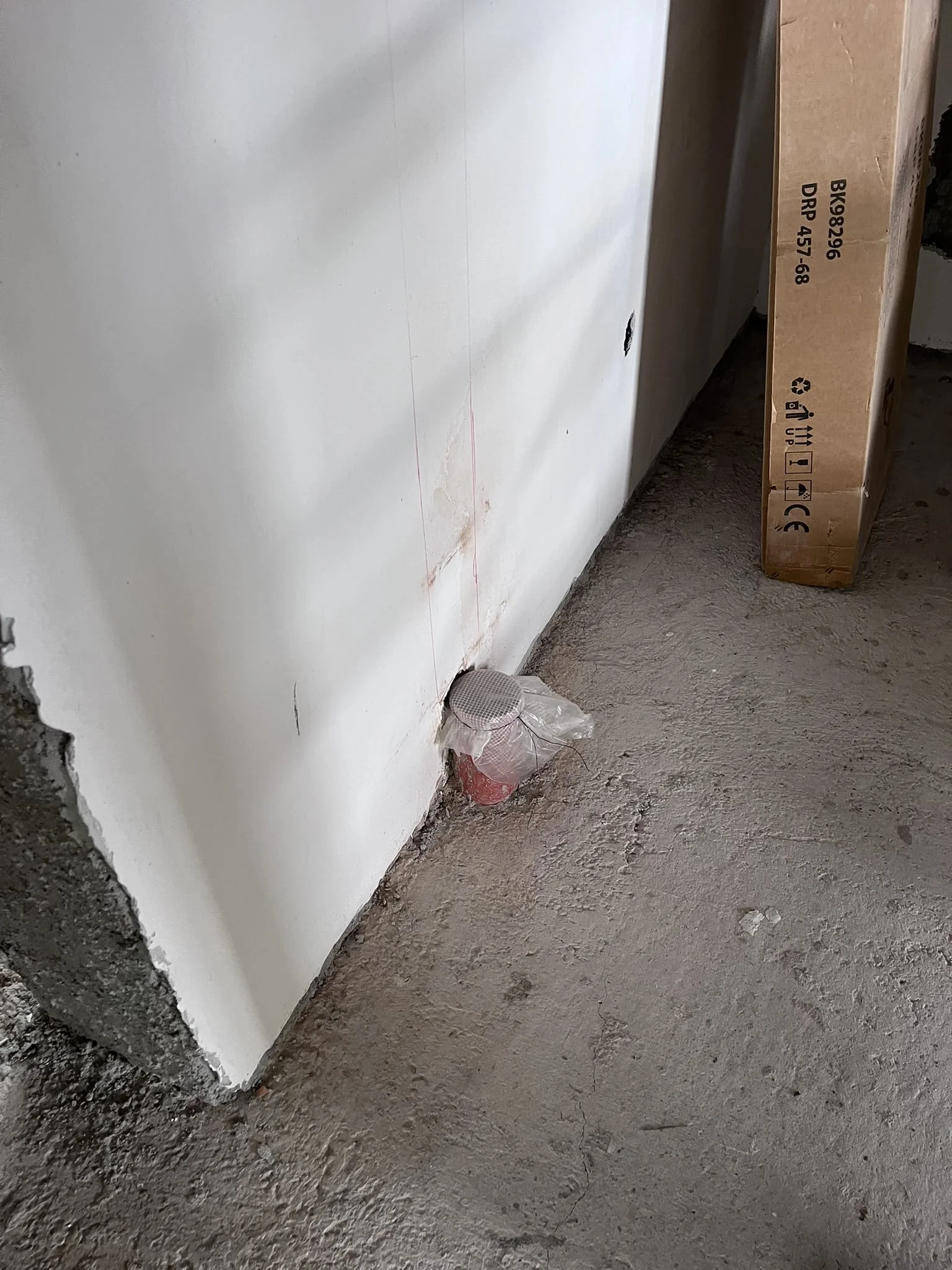

Nu omiteți camera tehnică! Aici este absolut necesar un racord minim D_ext 50 mm pentru preluarea condensului generat de echipamente (centrala termică pe gaz, pompa de căldură, boilerul cu pompă de căldură), pentru o chiuvetă menajeră, purjarea unui viitor dedurizator sau pur și simplu pentru un sifon de pardoseală de siguranță (găleată de mop răsturnată).

Racord PdC în interior

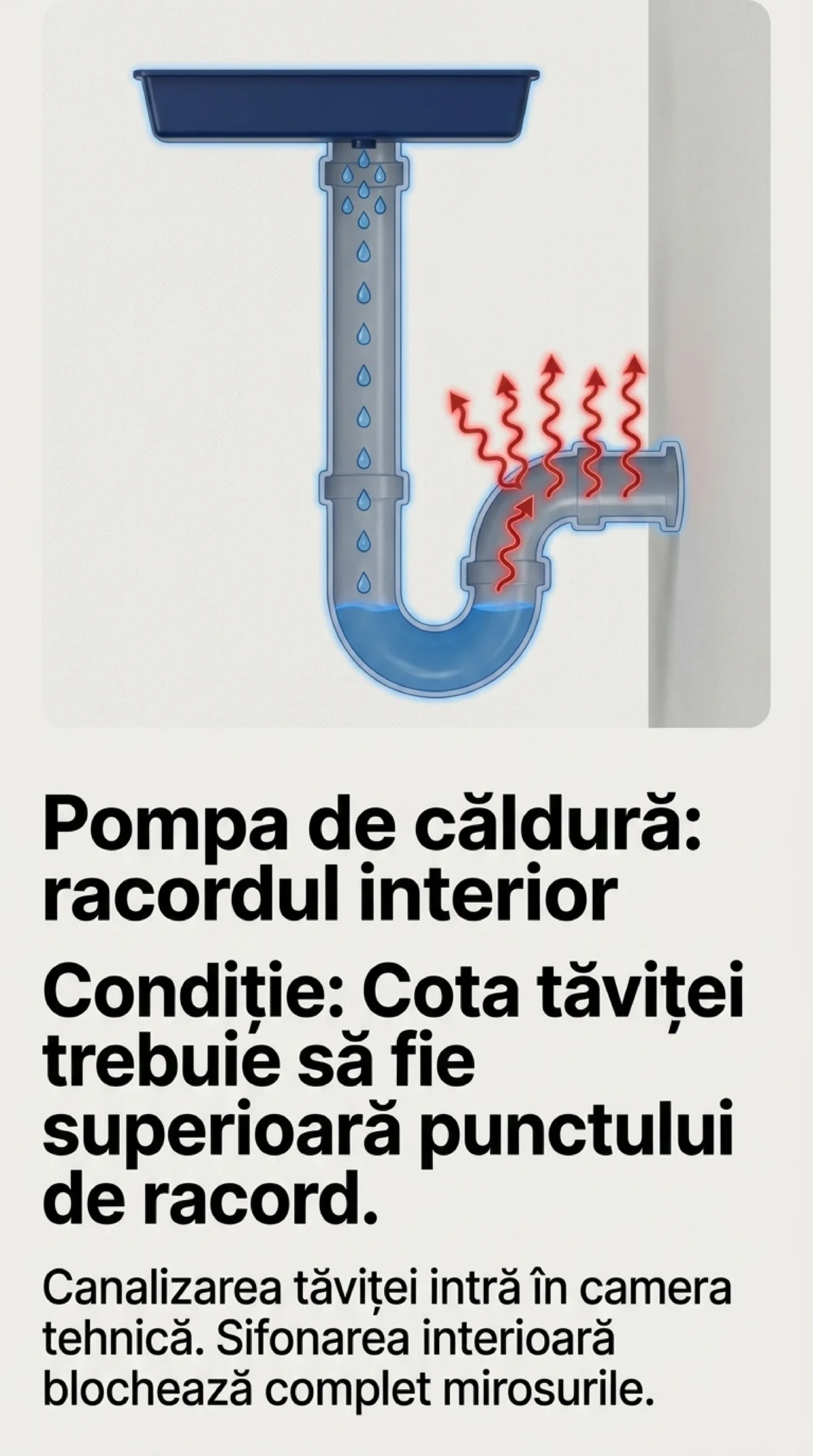

Canalizarea tăviței pompei de căldură (monobloc sau split) poate fi racordată în camera tehnică (sau baie, bucătărie). Canalizarea interioară are deja sifonare anti miros: sifon de pardoseală, ventile de scurgere sub obiectele sanitare. Astfel, mirosurile provenite din canalizare nu pot ajunge în zona pompei de căldură.

Cota tăviței PdCPdC = pompă de căldură. Pe site-ul nostru PdC se referă adeseori la pompă de căldură aer-apă... trebuie să fie superioară punctului de racord din casă. Iar în exterior conducta va fi cu traseu numai descendent.

Totuși, în ultimii ani lumea a devenit tot mai preocupată de etanșarea anvelopei clădirii. Uneori chiar spre obsesie. Așa că majoritatea beneficiarilor preferă legarea PdC la canalizare exterioară (v. mai jos).

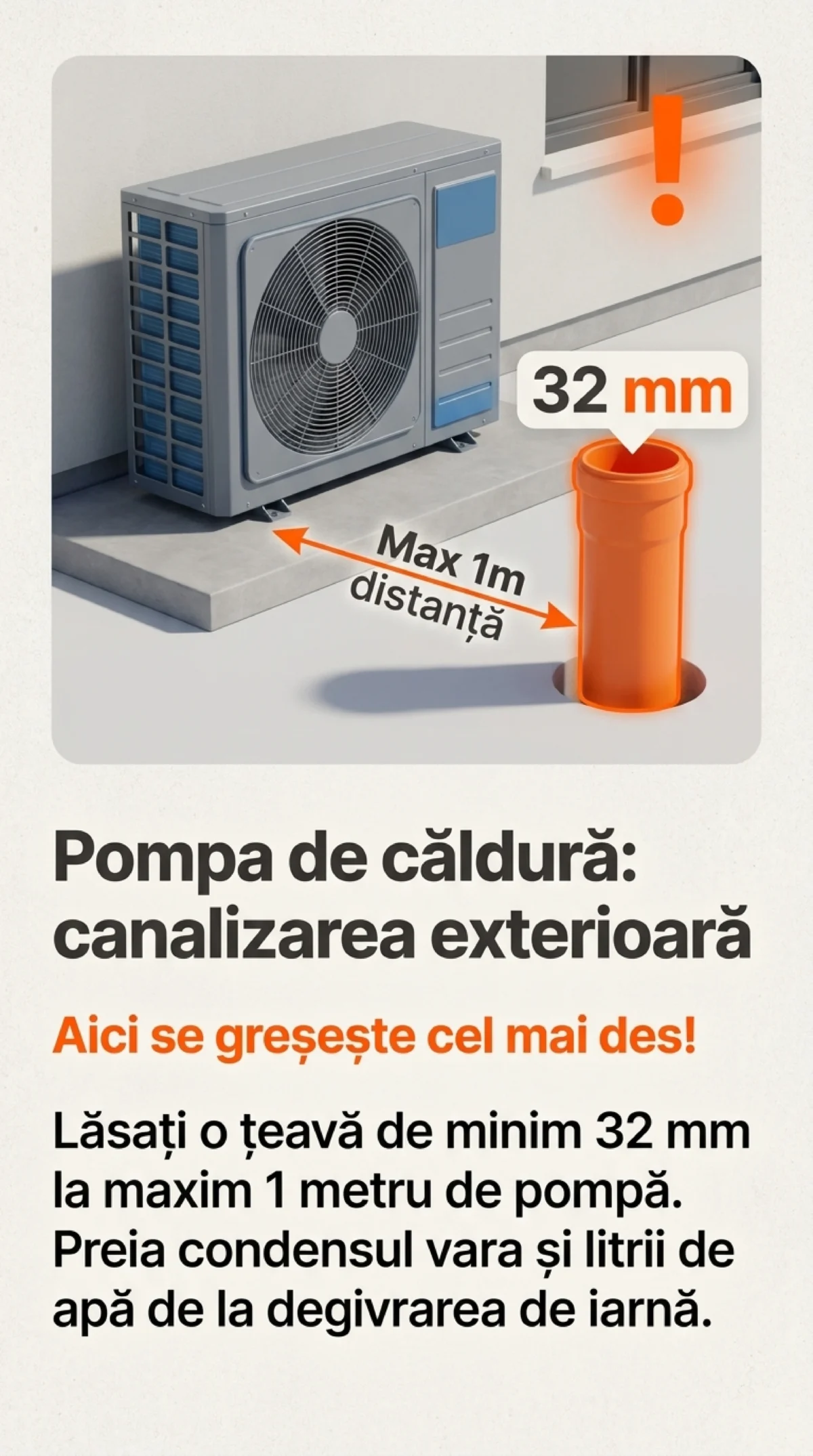

Canalizare PdC în exterior

Aici se greșește cel mai des pe șantiere. Este obligatoriu să pregătiți un racord la canalizare (sau un drenaj dedicat) pentru unitatea exterioară a pompei de căldură.

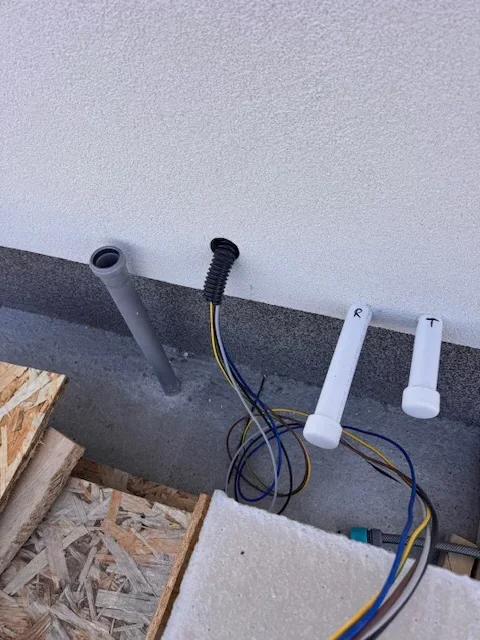

Lăsați o țeavă cu D_ext minim 32 mm, la o distanță de maxim 1 metru față de locul unde va fi montată pompa.
Acest racord este esențial. El evacuează condensul format vara (pe modul răcire) și, mult mai important, litrii de apă rezultați din ciclurile de degivrare (dezghețare) din timpul iernii.

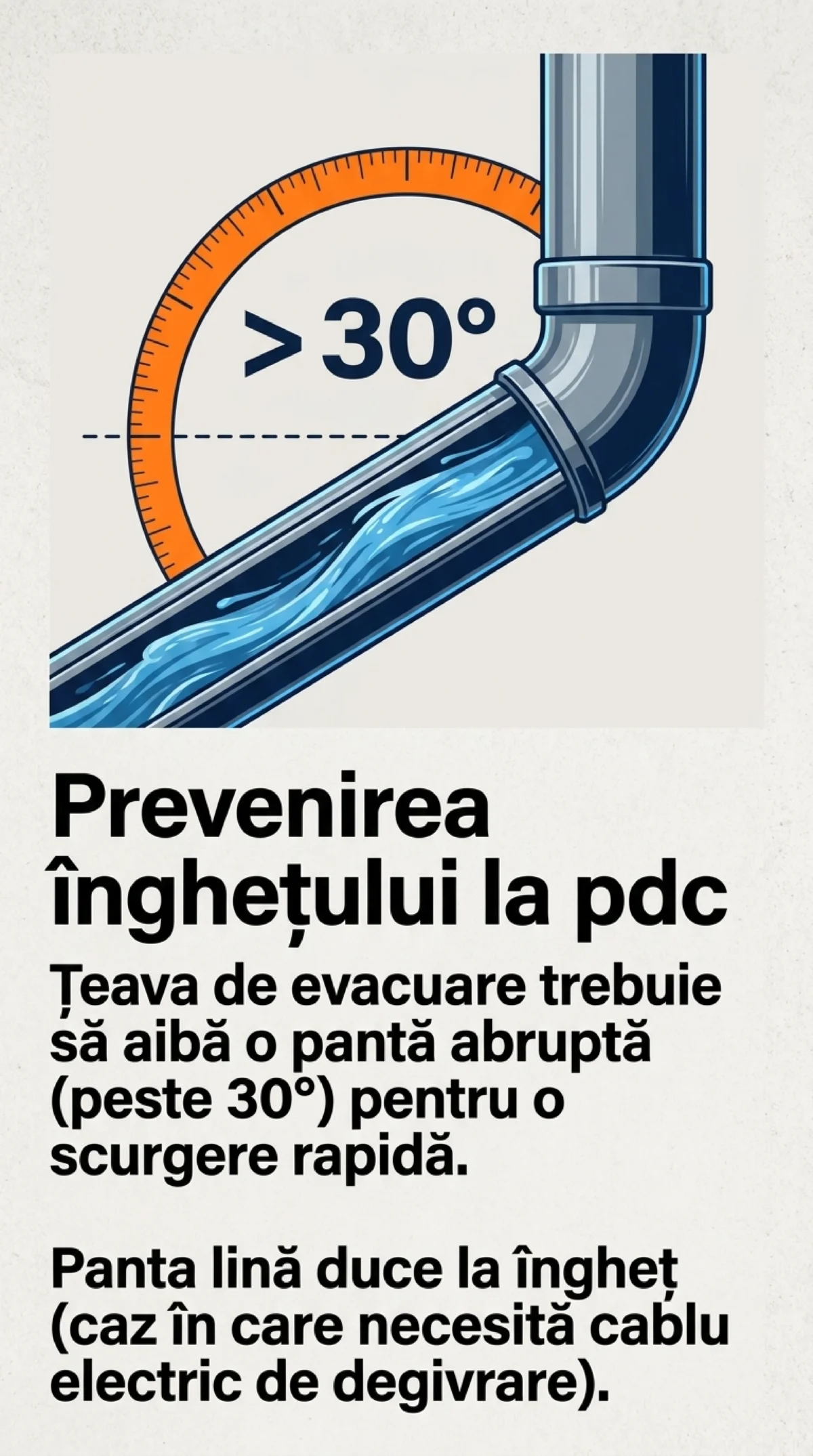

Atenție la hidraulică: țeava trebuie să aibă o pantă abruptă (peste 30°) pentru a asigura o scurgere rapidă a apei, prevenind astfel înghețul. Dacă panta este lină sau inexistentă, veți fi obligați să montați un cablu electric de degivrare pe furtun pentru a nu bloca evacuarea cu dopuri de gheață.

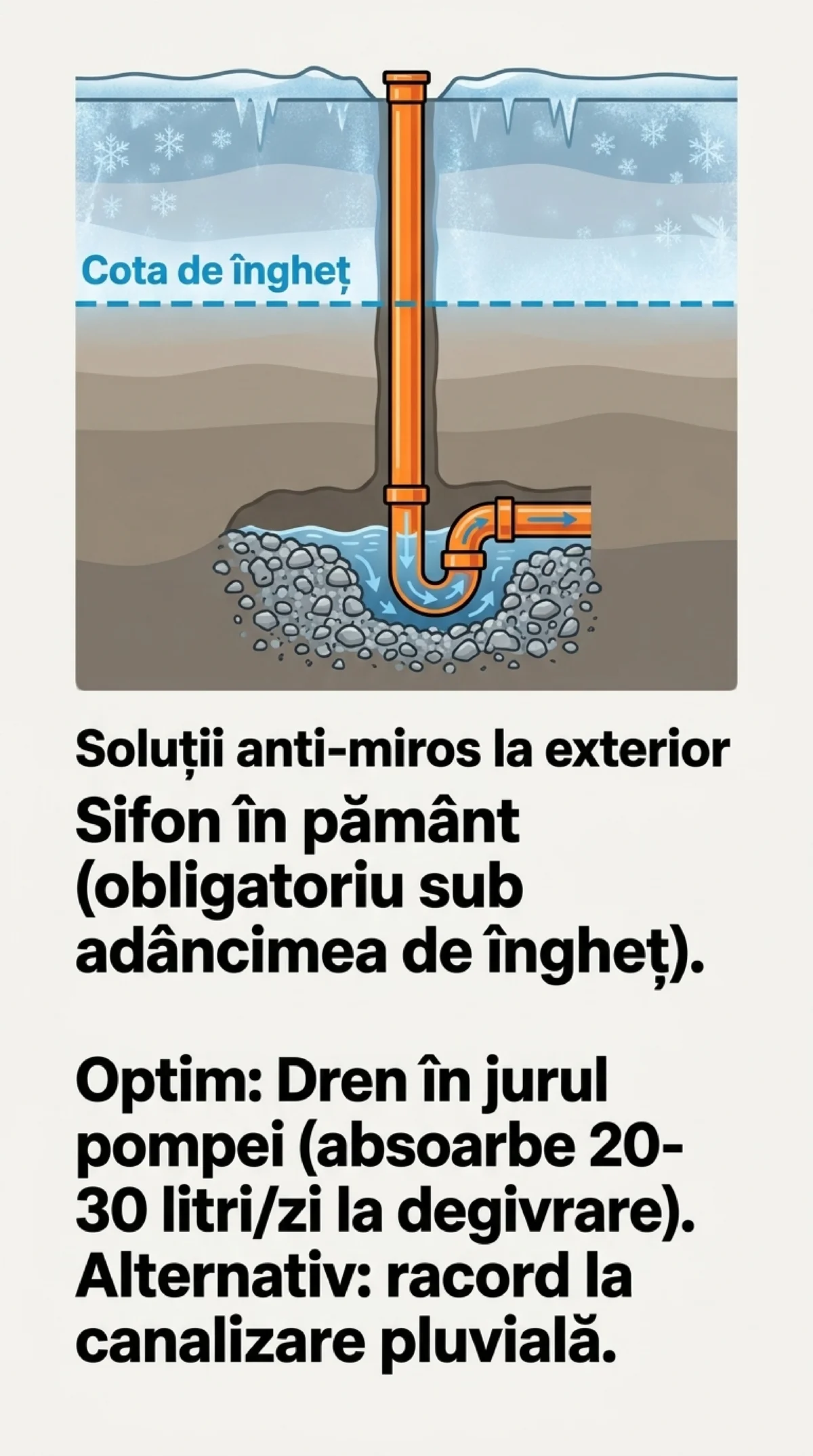

Sugestii anti-miros în carcasa pompei de căldură și în apropiere:

Pentru canalizarea menajeră, va fi un sifon în pământ (sub adâncimea de îngheț).
Variantă mai scumpă, dar optimă – dren în jurul pompei, care să poată absorbi cca 20-30 litri de apă pe zi, produși la degivrare. Racordul de la pompă va coborî sub adâncimea de îngheț.
Racordare la canalizare pluvială (chiar dacă se va uni cu cea menajeră).

Mai multe poze în articolul Montaj pompă de căldură ° canalizare.

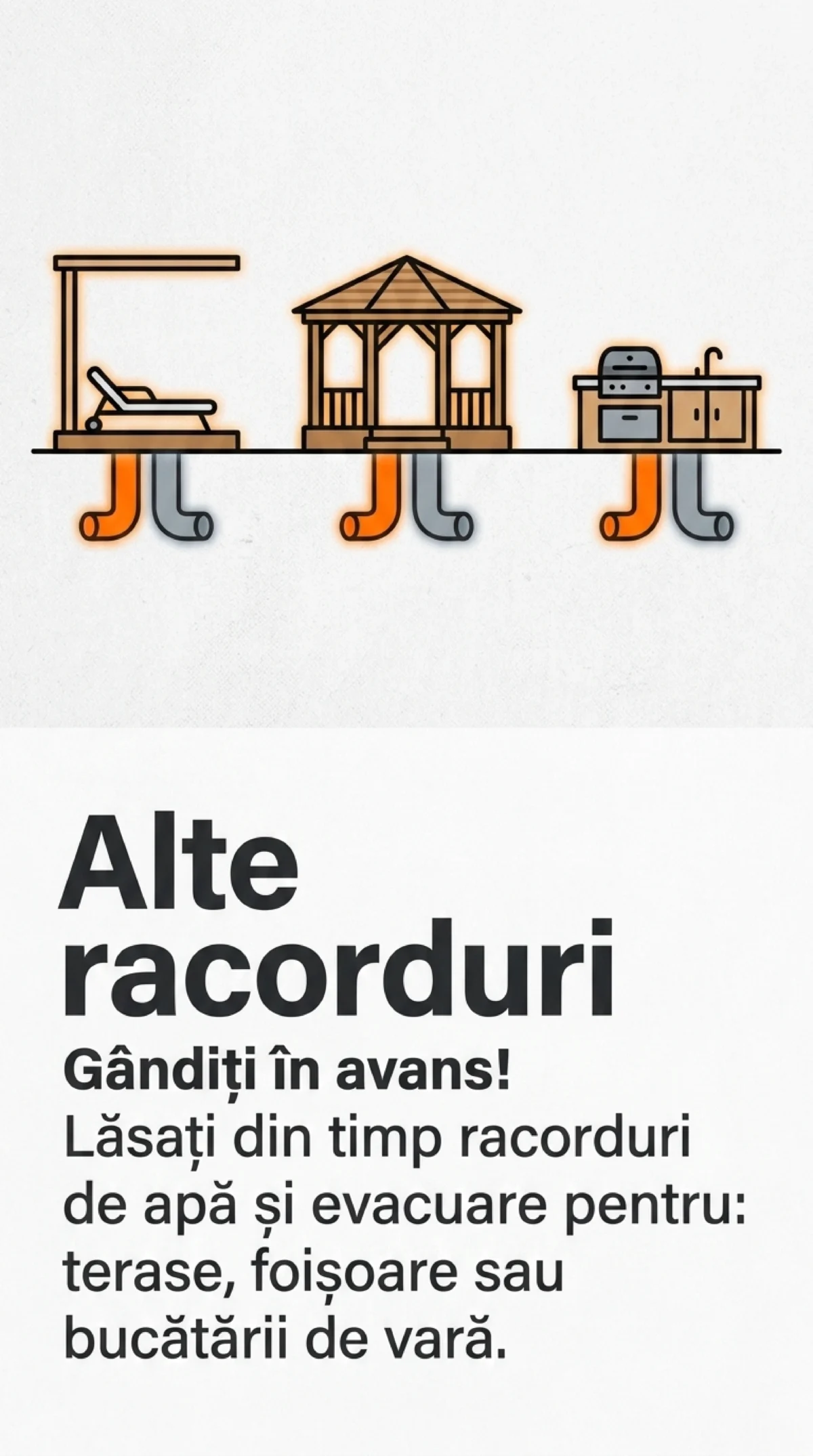

Alte racorduri

Lăsați din timp racorduri pentru terasă, foișor, bucătărie de vară sau orice zonă unde credeți că veți avea nevoie de apă și evacuare în viitor.

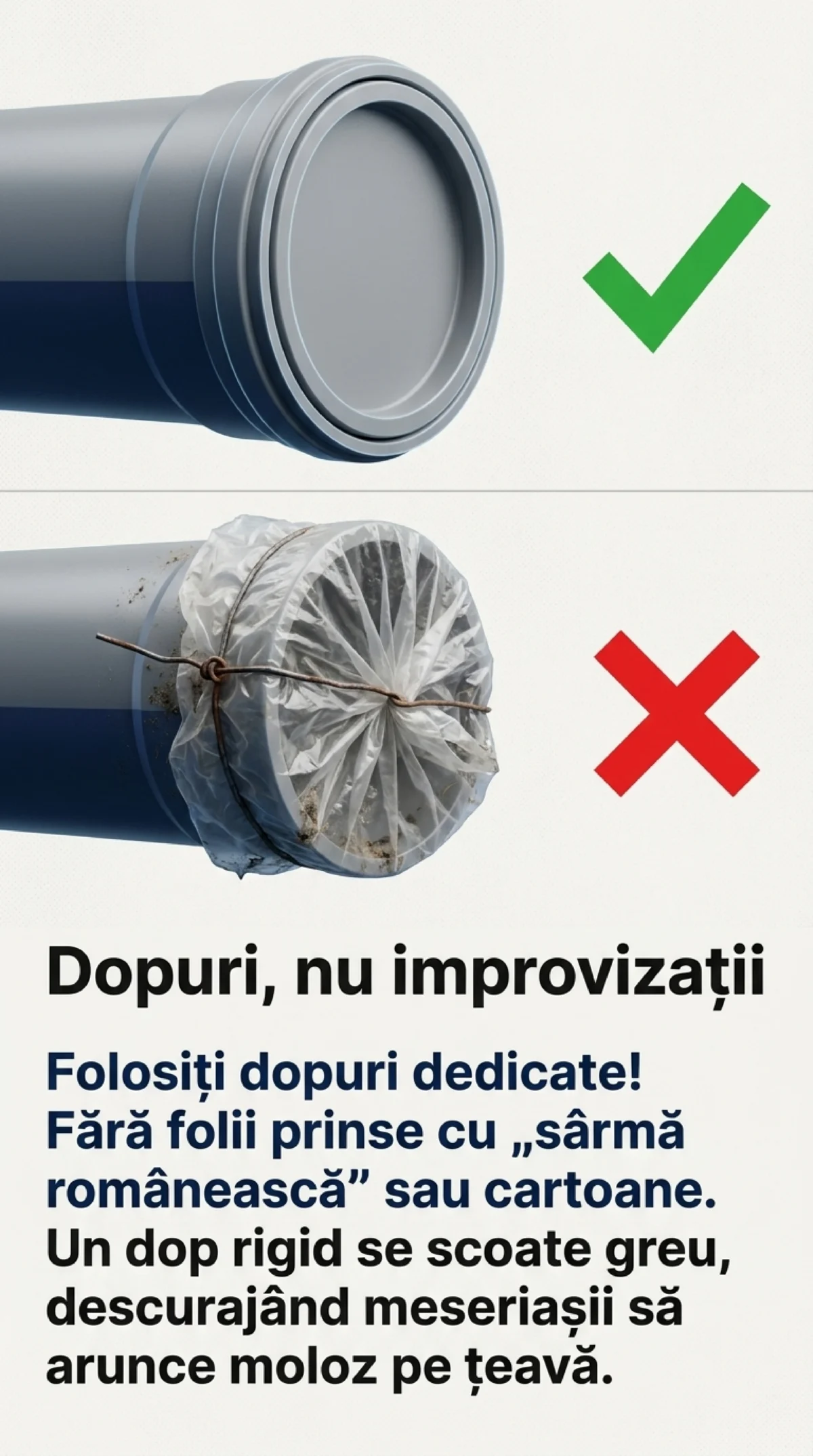

Dopuri de protecție

În mufe, folosiți dopuri dedicate pentru protecție, nu folii prinse cu „sârmă românească” sau „elastice pentru teancul de bani”! Nu hârtii/cartoane!
- Meseriașii sunt uneori comozi: îndepărtează folia probabilă, aruncă „molozul” în canal, pun folia la loc. Un dop rigid se scoate greu, descurajând această practică.
De evitat suprapunerea conductelor verticale cu un perete sau cu tencuiala acestuia.

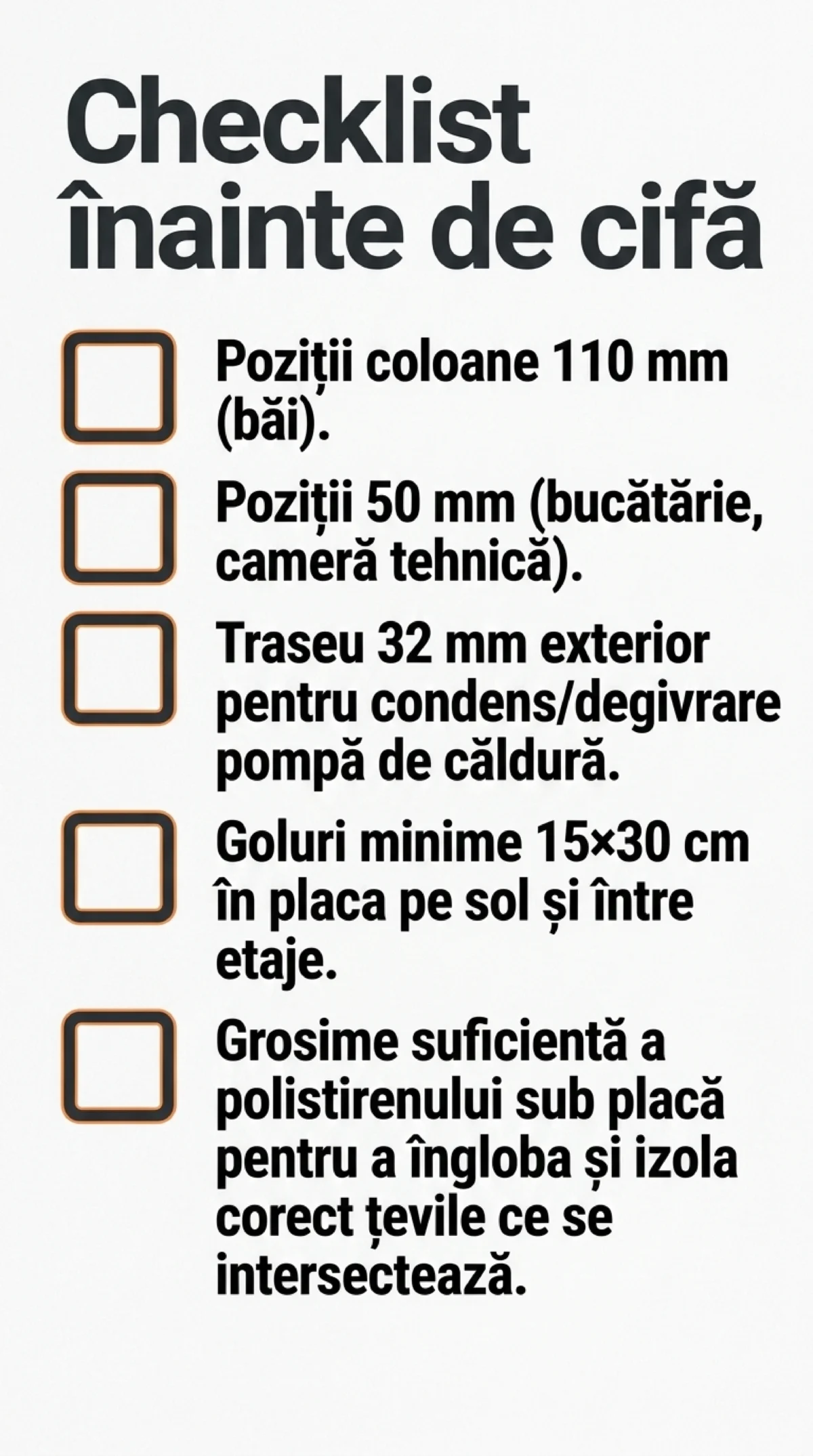

Checklist înainte de turnarea fundației

Înainte de a chema cifa pentru turnarea fundației sau a plăcii dintre etaje, asigurați-vă că aveți stabilite următoarele:

Pozițiile coloanelor D_ext 110 mm din băi.
Pozițiile racordurilor de D_ext 50 mm – bucătărie, cameră tehnică și
- eventuali consumatori viitori.
Traseul exterior de D_ext 32 mm pentru condensul/degivrarea pompei de căldură.
Grosimea stratului de polistiren sub placă.
- Atenție: dacă vor fi trasee lungi de canalizare care se intersectează sub placă, veți avea nevoie de un strat de polistiren mai gros pentru a le putea îngloba/izola corect, cu pantă peste minimul necesar.
Golurile pentru trecerea țevilor verticale prin placa pe sol și dintre etaje (canalizare, apă, termice) – vor fi de minim 15×30..35 cm (dimensiuni casetă tehnică).

Notă: Beneficiarii care lucrează cu proiectele noastre de instalații termice și sanitare (IS+ITIT = instalații termice (încălzire, răcire prin pardoseală sau încălzire cu calorifere)) primesc la cerere aceste detalii, cum ar fi: Plan goluri parter / Plan goluri etaj.
