Tot mai multă lume ne întreabă (prin SiboGPT) „Cât de subțire poate fi încălzirea în pardoseală / șapa?”. Oamenii cumpără o casă sau un apartament, renovează, schimbă toate cablurile și țevile de apă; ar pune și încălzire/răcire în pardoseală cu pompă de căldură. Deși evităm aceste sisteme de IRPAT ultra slim, mini, chiar propunem șapă cât mai groasă (±10cm) pentru inerție termică (baterie termică și constanță temperatură în casă), facem o propunere pentru un sistem de IRPAT super subțire posibil. Vezi și Șapă IRPAT.
Provocare:
- Încălzire în pardoseală la renovare: Ghidul pentru 18mm și durerile de cap de pe șantier
- Cea mai subțire încălzire în pardoseală: Miracol tehnic sau coșmar logistic?
Cum obțin cea mai subțire încălzire în pardoseală?
- minim 18mm (plasă + țeavă + șapă + finisaj);
- merge doar cu compromisuri mari la instalațiile electrice/sanitare;
- nu recomandat la case noi sau unde putem elimina șapa veche; e soluție de renovare, de avarie.
1mm plasă + 10mm țeavă + 5mm șapă peste țevi = 16mm + 2mm vinil (LVT) = 18mm de la placă la finisaj/sub talpă.
Plasă de sârmă pentru prindere țevi
Cu plasă sudată de 4+4=8mm, va fi șapă sub țeavă cca 8mm, contact 360° între țeava IRPAT caldă/rece și șapă.
Pentru prinderea/așternerea țevilor de IRPAT poate fi folosită o plasă de sârmă cu grosime minimă (1mm de pildă) așezată pe placă.
Cum fixez plasa de placă?

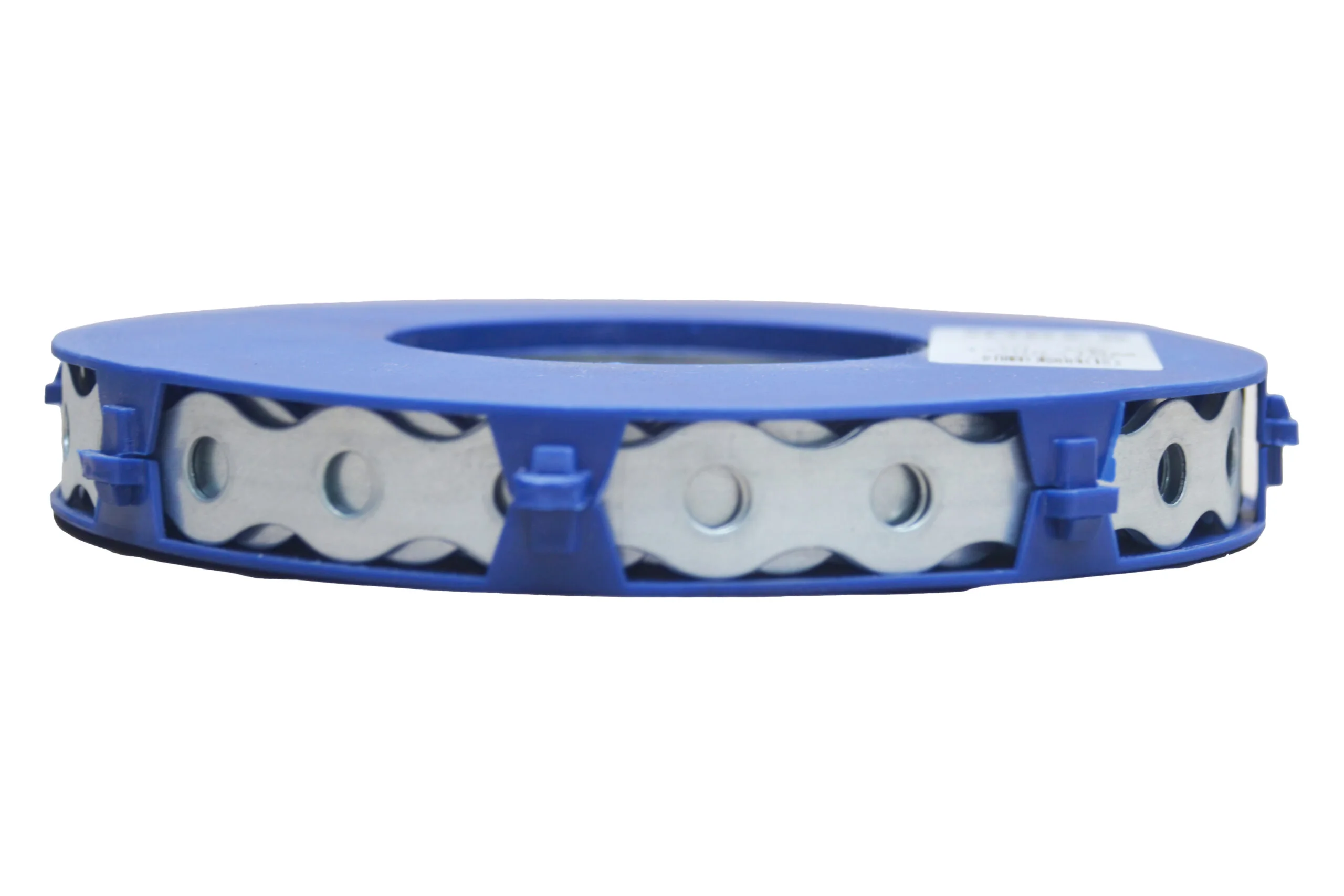

Plasa trebuie fixată pe placă (beton, OSB, scânduri etc.) în câteva puncte cu bandă perforată, de pildă. Altfel, țeava se va ridica prea mult, mai ales în centrul spiralelor, „melcilor”.
Cum prind țevile de plasă?

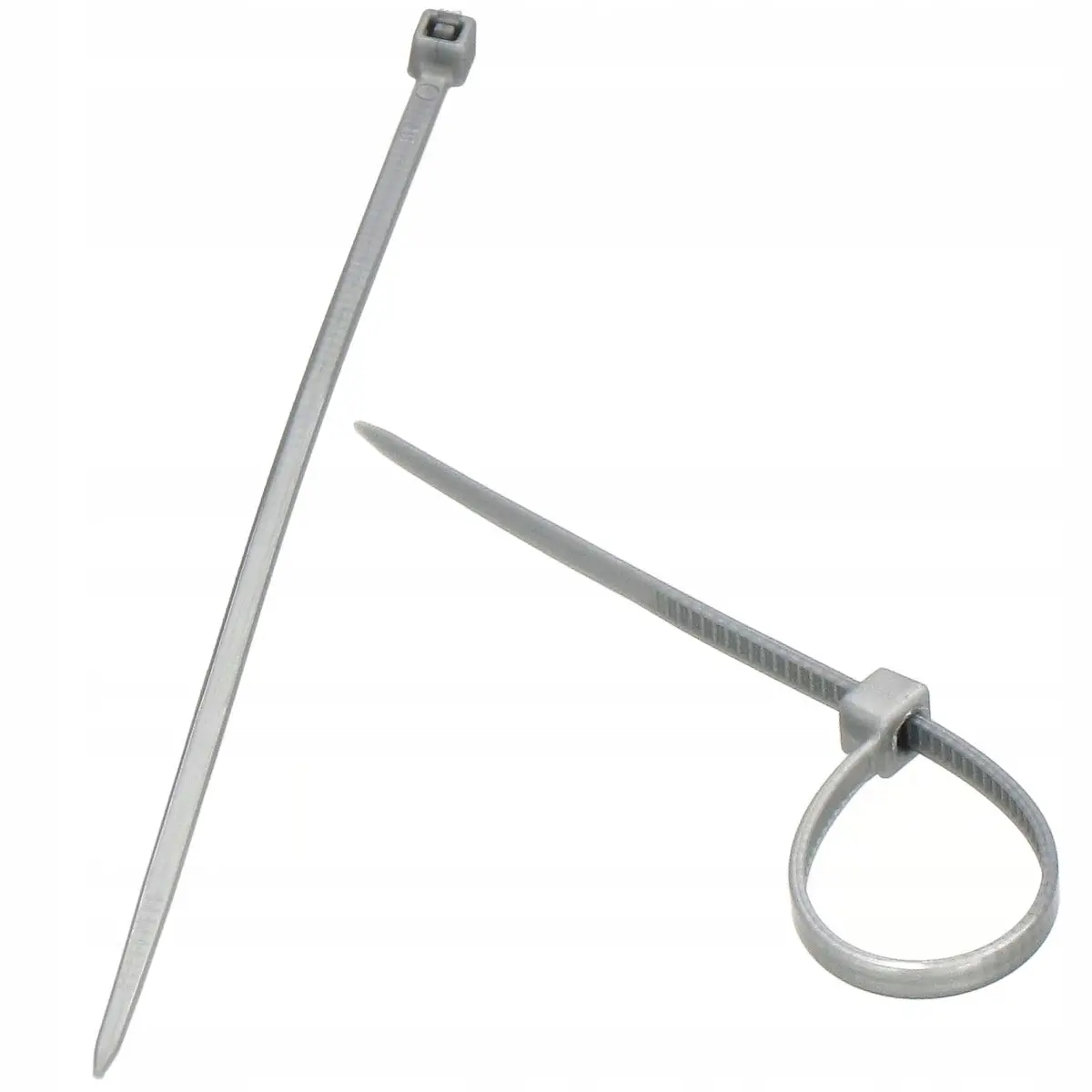

Prinderea țevilor de plasă va fi cu coliere zimțate (șoricei): varianta folosită de noi. Cam imposibil de folosit mașină/pistol de legat fier, ar trebui supraînălțate plasa și țeava de la placă.
Cât poate fi pasul țevilor pe plasă?
Pasul țevilor de IRPAT prinse pe plasă poate fi oricât, conform proiectului: de la 5..7,5cm până la 22,5..25cm.
Țeavă PEX cu diametrul de 10mm
Există țeavă PEX sau PE-RT de 10mm diametru. De pildă (sept. 2025): Uponor PE-Xa Minitec Comfort Pipe 9,9×1,1mm, cca 2€/m foarte scumpă. Dar, există PE-RT 10×1,3mm, cca 0,50€/m, sau alte variante între prețurile astea.
Șapă 5mm peste țeavă
Șapa în aderență (nu glisantă, nu flotantă) poate fi oricât deasupra stratului suport; șapa devine una cu stratul suport (de preferat beton). Dacă există țevi, șapa în aderență trebuie să acopere țevile cu cel puțin 5mm.
Dacă există șapă, am scăpat: va fi eliminată! Vezi Încălzire în pardoseală casă/apartament vechi. Chiar dacă dăm de o șapă tare ca marmura, merită maxim efortul de îndepărtare a ei, sugerăm, insistăm.
Șapă de ciment (uscată) sau anhidridă (fluidă, de ipsos)?
Sugerăm șapă ciment polimer-modificată, în aderență, granulație fină, cu amorsă epoxidică „sand-broadcast” sau amorsă compatibilă de la producător, fibre PP ~0,6–1 kg/m³, acoperire min. 5 mm peste țeavă Ø10, bandă perimetrală, uscare controlată, apoi montaj SPC după atingerea umidității ≤2 CM% (2% apă în masă, determinată cu instrumentul „carbidometru”). Așa că: nu uitați de protocolul de uscare a șapei. Nu ne interesează nicio „detensionare” cum spun mai toți, ci simpla plecare a apei din șapă.
Ce greutate are șapa de 16mm grosime?
2100kg/m³ (densitate șapă) × 0,016m = cca 34kg/m².
Să folosesc fibre pentru armare?
Da. Fibrele din polipropilenă sau metalice cresc rezistența la impact. Atenție: nu fulgi de făcut șapă „pufoasă”, ci fibre = ace.
Pot mări rezistența șapei cu aditivi?
Da. Există aditivi polimerici de adăugat în rețeta șapei care pot crește rezistența mecanică a șapei.
Există amorsă pentru priză mai bună între placă și șapă?
Da. Există amorse care fac aderența mai puternică dintre placă și șapă.
Trebuie să montez și bandă perimetrală?
Da. De altfel, banda perimetrală e folosită pentru a crea rosturile marginale din orice clădire, indiferent de tipul încălzirii: cu calorifere, cu ventiloconvectoare sau tubulatură cu aer cald.
Dacă nu există izolație sub șapă pierd căldură, e ineficient?
- Placă izolată: Nu pierdem nicio căldură dacă vorbim de placă peste parter: și etajul, și parterul au aceeași temperatură, deci nu există transfer termic.
- Placă neizolată: Placa peste sol pierde căldură către pământ. Dar, dacă există deja izolație sub placă, pierderile spre sol vor avea o contribuție de 5..10% din cât pierde întreaga anvelopă (fațade, acoperiș, sol). Dacă nu există izolație sub placă, ghinion, plătesc și pierderile către sol.
- IPAT sau calorifere: Atenție! La fel pierd energie și dacă am calorifere: nu e într-atât de caldă șapa, dar e într-atât de ineficientă încălzirea cu calorifere. În plus, dacă sursa e pompă de căldură, COP-ul ei e cel puțin dublu cu IPAT versus calorifere.
Vinil 2mm sau parchet SPC 4mm
Există plăci de vinil (LVT) de numai 2mm grosime, super eficient termic. Dar, probabil, nu cel mai plăcut ochiului sau piciorului. Însă, parchetul SPC (4mm și mai gros) este foarte eficient pentru IRPAT și foarte plăcut la vedere și atingere.
La ce încărcări rezistă combinația șapă + finisaj?
Mai jos sunt forțele admise (Fadm) în kgf (kilograme forță). Aceste valori reprezintă forța locală maximă pe care o poate prelua pardoseala (de exemplu, sub piciorul unui mobilier), nu încărcarea distribuită pe toată suprafața. Ipoteză: șapă polimer-modificată, CT-C30-F7, în aderență; țeavă IRPAT 10mm diametru exterior. Valorile sunt estimative.
| Configurație | Fadm picior îngust Ø 2,5 cm | Fadm picior lat Ø 5 cm | Concluzie practică |
| Șapă 16mm + gresie 10mm | ~62 kgf | ~250 kgf | Foarte Bun. Gresia rigidă distribuie excelent sarcina. |
| Șapă 21mm + SPC 4mm | ~54 kgf | ~216 kgf | Bun. Șapa mai groasă crește considerabil rezistența. |
| Șapă 16mm + SPC 4mm | ~42 kgf | ~167 kgf | Acceptabil. Stratul rigid de SPC ajută la distribuirea greutății. |
| Șapă 16mm + LVT 2mm | ~38 kgf | ~150 kgf | Vulnerabil. Atenție sporită la mobilier greu cu picioare subțiri. |
Notă: Forțe punctuale admise (kgf) în cazul dezavantajat, încărcări peste țeavă; între țevi valorile sunt aprox. duble.
Pentru gresie va fi utilă – mai ales când acoperirea peste țeavă este 5–7mm și/sau plăcile sunt mari – o membrană de decuplare = un strat subțire, din polietilenă sau material compozit, care se montează între șapă și finisaj (de obicei gresie). Rolul ei este să preia tensiunile și mișcările dintre straturi, ca să nu apară fisuri sau desprinderi în finisaj. Ex.: Schlüter-DITRA 25, Mapeguard UM 35, Prodeso Heat.
Pot pune mobilier cu picioare?
Da. Sugestie: tălpi ≥ 25..50mm diametru.
Cabluri și țevi de apă cu șapă prea subțire
Cum „trag” cablurile?
Optim: prin pereți, tavan: se enervează electricianul – refuză lucrarea, sau cere mai mulți bani și… pe bună dreptate, evident. Ok: perimetral, pe lângă pereți. Pierdem o bandă de câțiva centimetri, dar irelevantă dpdv termic. Copex-ul pozat pe placă ar trebui să aibă ⌀10 mm.
Cum pun țevile de apă rece, caldă?
Mufele de PPR20mm au 25..26mm. Deci, vor ieși din straturile șapă + finisaj. Țevile de apă rece, caldă trebuie să fie pozate: îngropat în pereți și/sau mascate sau chiar aparente. Nu sugerăm (nici nu lucrăm cu ele) pot fi distribuitoare și țevi PEX cu diametrul exterior de 16mm, deci nu vor fi acoperite de șapă de 16mm grosime: o problemă de geometrie pe care nici cel mai bun instalator-matematician nu o poate rezolva.
Cum vor fi țevile de canalizare?
Țevile pentru WC au diametrul de 110mm, deci vor fi mascate în perete fals. Lavoarele pot avea canalizare de 32mm, pozate în perete. Duș walk-in nu intră în discuție, rigola va fi prea înaltă; canalizarea va fi sub cădița de duș sau cadă.
Cum duc țevile de tur, retur la distribuitoarele de IPAT?
Simplă întrebare, complicat răspuns. Ideal ar fi: wireless. 😉 Culmea ironiei: propriile țevi ale încălzirii nu pot fi montate.
Noi folosim PPR32mm pentru distribuție, coloane IRPAT (tur, retur). Ar fi numai varianta montajului mascat sau aparent. Dar, pot fi câte un tur și un retur pentru fiecare distribuitor din casă cu PPR20mm sau PPR25mm, în funcție de încărcarea termică a fiecărui distribuitor; nu contează distanța, ci doar debitul caloric de transportat. Dacă șapa, totuși, ar putea fi mai groasă, probabil, distribuția va putea fi pe placă și îngropată în șapă.
Pot avea o încălzire în pardoseală de numai 18mm?
Mda, tehnic se poate. O încălzire în pardoseală de 18mm nu este un vis, ci o realitate inginerească. Dar, după cum am văzut, acest miracol tehnic vine la pachet cu o listă lungă de compromisuri și provocări pentru restul instalațiilor – electrice, sanitare, de canalizare și distribuție încălzire. Soluția ultra-subțire este o unealtă de nișă, pentru situații excepționale de renovare. Pentru construcțiile noi, sistemul clasic, cu izolație adecvată și o șapă „ca lumea”, rămâne campionul incontestabil al eficienței, simplității în execuție și al confortului fără compromisuri.
Montajul e mai scump cu IRPAT slim/mini?
Daaa, montajul e mai scump.
Cine visează la IPAT slim trebuie să-și facă și electricianul, și instalatorul, și tâmplarul prieteni buni. Altfel, nu iese miracol, ci un ușor haos.
Pentru prinderea țevilor pe plasă noi cerem în plus un spor de cca 10€/m². Pe lângă acest surplus, va fi mai scumpă partea electrică și, probabil, instalațiile sanitare.
