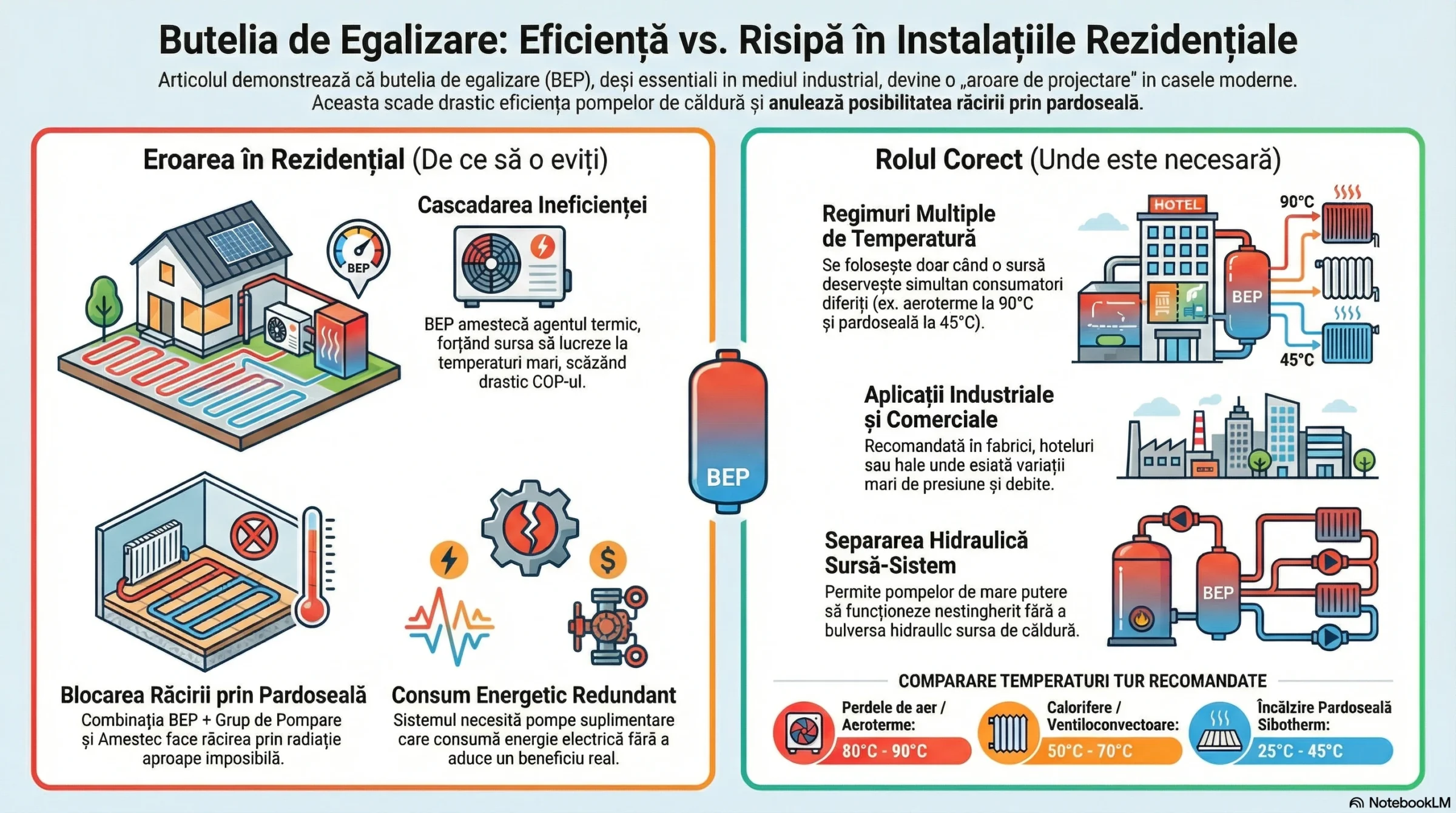

Butelie de egalizare încălzire în pardoseală rol: degeaba

Ce este o butelie de egalizare?

Din punctul nostru de vedere butelia de egalizare a presiunilor (cunoscută și BEP) este un element inutil, confortofag și energofag, care n-are ce căuta într-o casă de om (rezidențial) cu încălzire/răcire în pardoseală și PdCPdC = pompă de căldură. Pe site-ul nostru PdC se referă adeseori la pompă de căldură aer-apă.../CTgaz ultra modernă.

Mai jos în articol este explicația tehnică.

Cascadarea ineficienței BEP + GPA este una dintre cele mai mari erori de proiectare din instalațiile rezidențiale moderne.
Nu doar că scade eficiența, dar anulează avantajele pompelor de căldură și face imposibilă răcirea prin pardoseală.

Pe aceeași temă: Cel mai bun grup de pompare și amestec

Ce egalizăm într-o casă?

Nimic. Sună tehnic și profi, dar ce trebuie să egalizăm într-o instalație de încălzire/răcire în pardoseală dintr-o casă?

• Presiunea? ❌
• Temperatura? ❌
• Antigelul cu apa? ❌
• Forțele oculte dinspre PdC/CTgaz cu cele din buclele de IRPATIRPAT = încălzire și răcire prin pardoseală cu agent termic (în șapă)? ❌

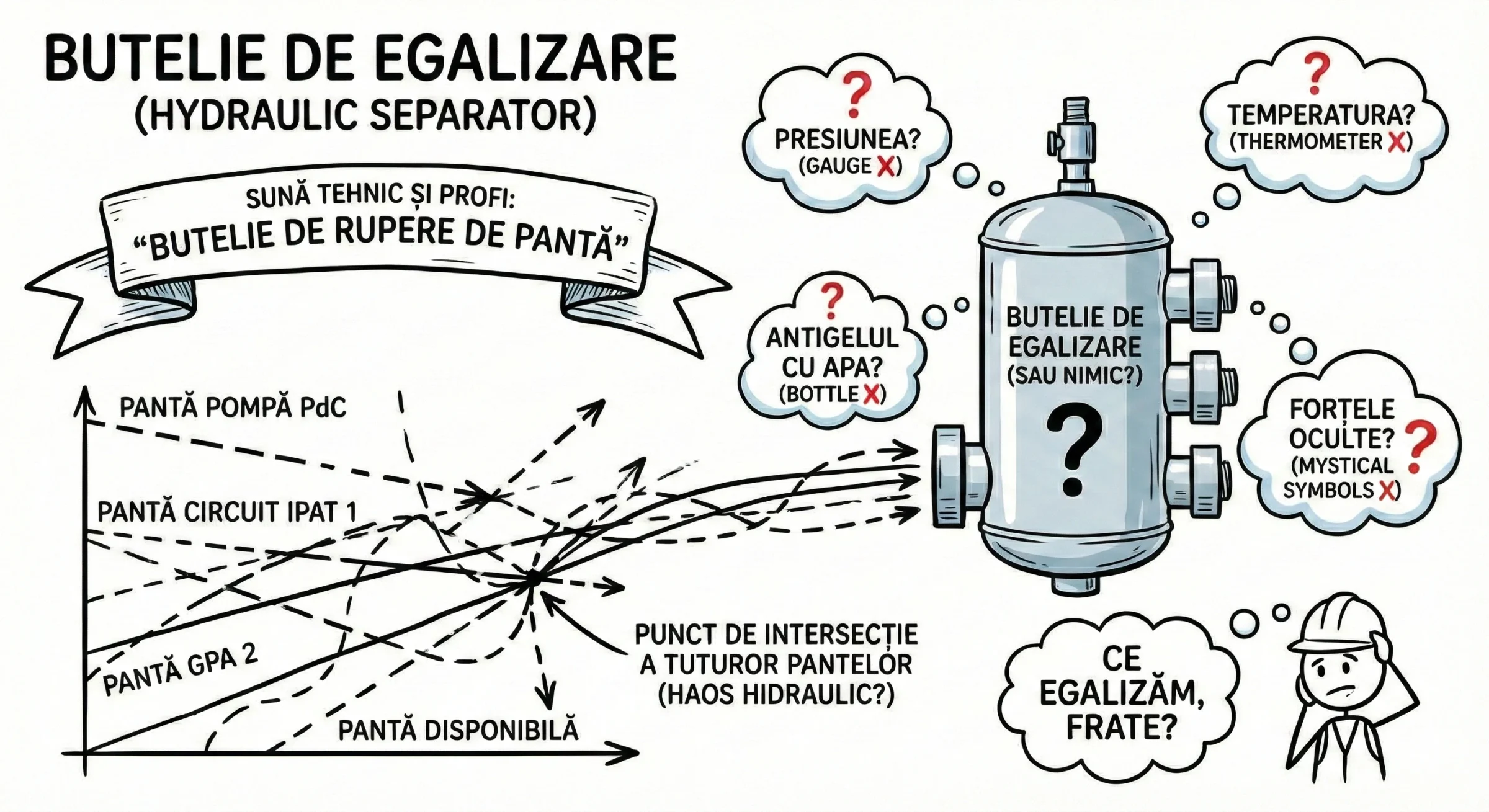

Să sune și mai premium: butelie de ruperea de pantă. Despre ce pantă să fie vorba?

• Disponibilul de presiune și pierderile de sarcină ale instalației sunt niște grafice cu diferite pante — mai mari sau mai mici.
• Butelia „rupe” panta de la PdC/CTgaz și
• Pe cele ale instalației de IRPAT
  • Mai multe pompe sau GPA-uri înseamnă mai multe pante.
• Butelia este un punct de intersecție a tuturor pantelor.

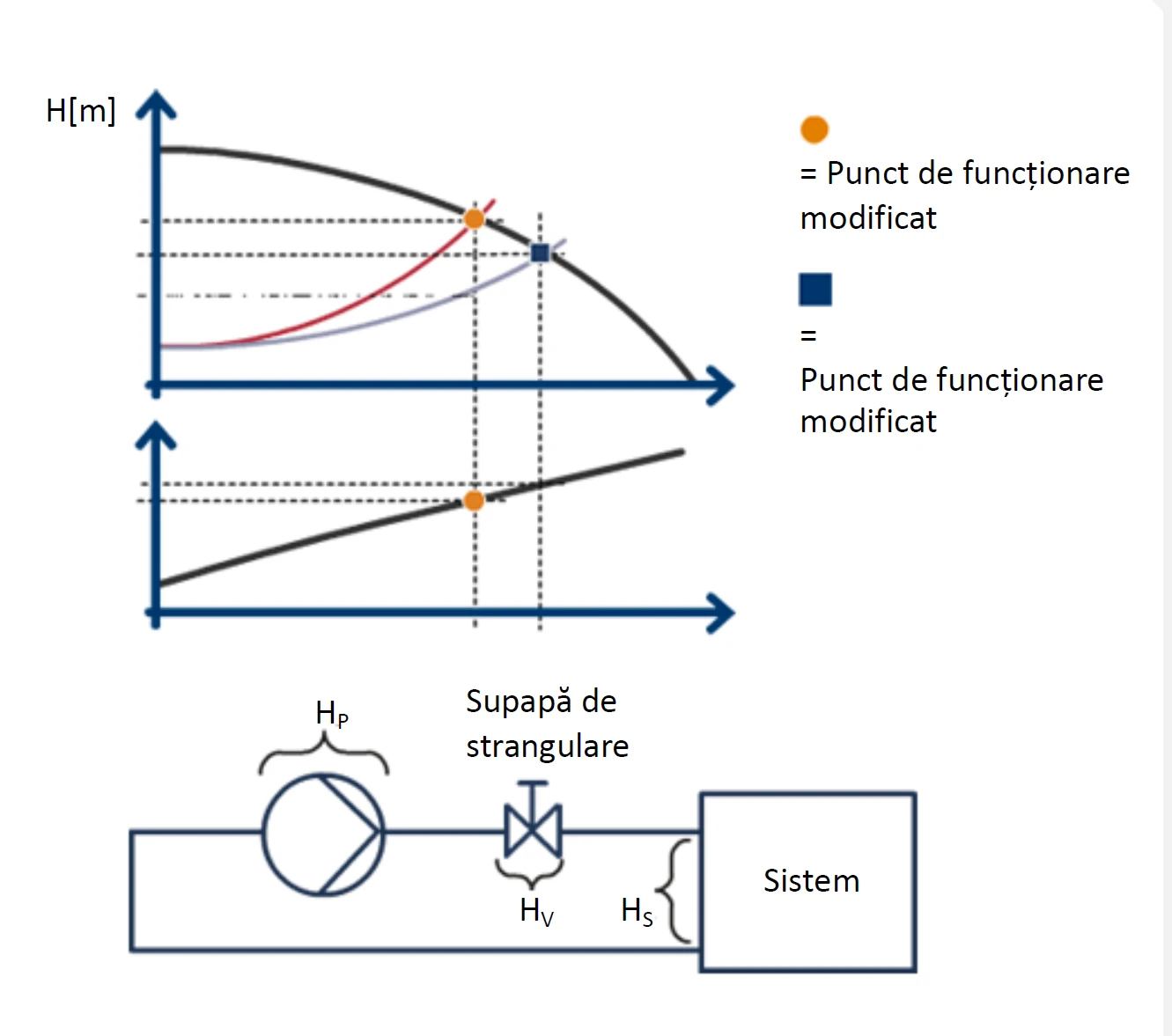

În imaginea de mai sus, curba (panta) care coboară este disponibilul de presiune dat de pompa de circulație și curba care urcă reprezintă cât de greu îi este apei să treacă prin țevile instalației (pierderile de sarcină). Acolo unde cele două linii se intersectează este punctul exact în care va funcționa pompa. Butelia vine și strică artificial acest echilibru natural.

Pentru a nu se influența presiunile între ele, vine butelia care le taie „avântul” pompelor. Astfel, fiecare circuit are propria pompă și propria presiune, fără a aduna presiunea din circuitul A cu presiunea din circuitul B.

Cum circulă apa de la PdC la buclele de IRPAT?

Panta₁ PdC pompă ⇄ butelie ⇄ Pantele_2-n GPAGPA = grup de pompare și amestec (n pompe) ⇄ IRPAT

Unde ⇄ înseamnă apă amețită, amestecată, bulversată hidraulic (debite necontrolate).—Spre pompa de căldură, spre butelie, spre circuitele IRPAT?

Cu GPA, răcirea e spre imposibilă; iar cu butelie + GPA, gata, răcirea iese din discuție.

Instalație Sibotherm ne-egalizată

Circulația apei: Pantă_unică PdC → IRPAT • punct. „IRPAT” cu „R” de la răcirea posibilă prin radiație de pardoseală.

De ce nu folosim butelie de egalizare?

Cascadarea ineficienței

Pentru că evităm cu toată ființa noastră cascadarea ineficienței (= ineficiența supremă) a oricărei instalații de încălzire — fie ea prin pardoseală, cu calorifere sau cu ventiloconvectoare.

• În BEP va fi amestec necontrolat de agent termic: de la/înspre PdC/CTgaz, de la/înspre GPA-urile din IRPAT.
• BEP coboară temperatura de tur spre IRPAT = sursa de căldură lucrează pe temperaturi mai mari = eficiența cea mai slabă (cel mai mic COPCOP = coeficient de performanță = putere termică dezvoltată : putere electrică absorbită al PdC). Și mai ineficient: GPA-urile iar coboară temperatura agentului pe turul circuitelor. Rezultă cel mai prost COP posibil al oricărei PdC oricât de scumpă „evăr”.
• E nevoie de alte pompe sau GPA-uri între butelie și instalația de IRPAT, care consumă la rândul lor energie electrică total degeaba.

Practic, plătești curent ca să încălzești apa la 50°C, apoi plătești alt curent (la GPA) ca să o răcești la 35°C. E absurd.

Unde ar trebui folosită butelia de egalizare?

• Când există n regimuri de temperatură:
  • 90°C − perdele de aer
  • 80°C − aeroterme de tavan înalt
  • 70°C − ventiloconvectoare, calorifere
  • 60°C − calorifere supradimensionate
  • 50°C − ventiloconvectoare de podea sau încălzire în pardoseală cu termostate ON/OFF
  • 45°C − încălzire în pardoseală mai eficientă
  • 25−45°C (pe tur)− încălzire în pardoseală de tip Sibotherm
• Când există n regimuri de presiuni:
  • Pompă de circulație puternică (20mCA) pentru perdelele de aer aflate la capătul incintei fabricii
  • Pompă medie (9mCA) pentru încălzirea în șapa halei de producție
  • Pompă mică (4mCA) pentru caloriferele din 5 birouri
  • Alte pompe cu diferite înălțimi de pompare.

În industrie (comercial, hotelier) pot exista multe regimuri de temperatură și de presiune într-o instalație de încălzire cu o singură sursă de căldură. Caz în care sursa trebuie să facă cel mai „fierbinte” agent termic.

Acum mulți ani, făceam lucrări și în domeniul industrial. Însă, proiectam mai multe surse în locul unui „mastodont” care să încălzească clădirile și diferitele tipuri/corpuri de încălzire ale unei platforme industriale. Pe principiul: sursa, clădirea și instalația.

Ce face butelia de egalizare când există multe regimuri de încălzire?

BEP desparte hidraulic sursa de căldură de restul n tipuri de instalații. Între sursă și butelie poate funcționa doar pompa din sursă. Iar, după butelie se află pompele necesare diferitelor instalații deservite.

Avantajul hidraulic: Fiecare pompă poate trage nestingherită din butelie, fără să „bulverseze” sursa de căldură.

Avantajul termic:

• Cel mai fierbinte circuit se află în partea de sus a BEP.
• Cel mai rece circuit este în partea cea mai de jos.
• Astfel, returul unui circuit din BEP poate fi turul pentru alt circuit.
