Boiler cu pompă de căldură Atlas ATHW cu R290

Corpul boilerului din oțel inoxidabil SUS 304
Plajă temperatură exterioară -5~43 °C
Panou LCD cu mai multe funcții:
– Blocarea tastelor
– Afișarea ceasului/temporizatorului
– Funcția de încălzire electrică
– Funcția de ventilare
– Funcția de dezghețare
Funcție WIFI integrată (Smart Life-Smart Living)
Refrigerant ecologic R290 sau R134a
Serpentină panouri solare sau centrală pentru: modelele 200, 300 sau 500 fără terminația Lw

Model fără/cu serpentină	UM	ATHWR290-11/100L	ATHWR290-11/160LT	ATHWR290-16/200Lw	ATHWR290-16/200L	ATHWR290-16/300Lw	ATHWR290-16/300L	ATHW-40a/500Lw	ATHW-40a/500L
Volum rezervor apă	litri	100	160	200	200	300	300	500	500
Tip montaj		mural	mural	pardoseală	pardoseală	pardoseală	pardoseală	pardoseală	pardoseală
Material rezervor		inox (SUS304)	otel emailat	inox (SUS304)	inox (SUS304)	inox (SUS304)	inox (SUS304)	inox (SUS304)	inox (SUS304)
Refrigerant		R290	R290	R290	R290	R290	R290	R134a	R134a
Serpentină		NU	NU	NU	DA (SUS316~ 1 m²)	NU	DA (SUS316~ 1 m²)	NU	DA (SUS316~ 1 m²)
Alimentare cu energie electrică	V/Ph/Hz	220~240/1/50	220~240/1/50	220~240/1/50	220~240/1/50	220~240/1/50	220~240/1/50	220~240/1/50	220~240/1/50
Profil ACMACM = apă caldă menajeră (sanitară)***		M	L	L	L	XL	XL	XXL	XXL
Capacitate nominală încălzire*	kW	1,1	1,1	1,1	1,1	1,6	1,6	3,8	3,8
Capacitate încălzire (7/6℃)**	kW	0,88	0,86	1,25	1,25	1,25	1,25	2,51	2,51
Timp încălzire (7/6℃)**	h	4,26	7,8	6,4	6,4	9,9	9,9	8,75	8,75
COPCOP = coeficient de performanță = putere termică dezvoltată : putere electrică absorbită (7/6℃)****	W/W	2,614	2,86	2,915	2,915	3,113	3,113	2,762	2,762
Clasa energetică (7/6℃)****		A+	A+	A+	A+	A+	A+	A	A
Putere electrică în stand by (7/6℃)****	W	25	26	27	27	29	29	36	36
Capacitate încălzire (14/13℃)**	kW	1,06	1	1,47	1,47	1,47	1,47	2,92	2,92
Timp încălzire (14/13℃)**	h	3,45	6,75	5,32	5,32	8,45	8,45	7,65	7,65
COP (14/13℃)****	W/W	2,97	3,28	3,362	3,362	3,545	3,545	3,052	3,052
Clasa energetică (14/13℃)****		A+	A+	A+	A+	A+	A+	A	A
Putere electrică în stand by (14/13℃)****		22	24	26	26	27	27	34	34
Putere maximă de intrare	W	416+ 1600 (rezistență electrică)	500+ 1600 (rezistență electrică)	600 + 1600 (rezistență electrică)	600 + 1600 (rezistență electrică)	600 + 1600 (rezistență electrică)	600 + 1600 (rezistență electrică)	1420+1600 (rezistență electrică)	1420+1600 (rezistenta electrica)
Curent maxim	A	1.8+6.8 (rezistență electrică)	2.18+6.8 (rezistență electrică)	2.61+ 6.8 (rezistență electrică)	2.61+ 6.8 (rezistență electrică)	2.61+ 6.8 (rezistență electrică)	2.61+ 6.8 (rezistență electrică)	6.2+6.8 (rezistență electrică)	6.2+6.8 (rezistență electrică)
Interval maxim de temperatură a apei de ieșire (fără rezistența electrică E-heater)	°C	60	60	60	60	60	60	60	60
Temperatură maximă a apei	°C	70	75	70	70	70	70	70	70
Temperatură exterioară de lucru	°C	-5~43	-5~43	-5~43	-5~43	-5~43	-5~43	-5~43	-5~43
Cantitate agent frigorific	g	150	150	150	150	150	150	1450	1450
Compresor	Tip	Rotary	Rotary	Rotary	Rotary	Rotary	Rotary	Rotary	Rotary
	Marca	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC
	Model	RDSK57V11EZR	RDSK57V11EZR	RDSN82V11TZE	RDSN82V11TZE	RDSN82V11TZE	RDSN82V11TZE	PJ250M2C- 4FT	PJ250M2C- 4FT
Motor ventilator	Tip	Asynchronous motor	Asynchronous motor	Asynchronous motor	Asynchronous motor	Asynchronous motor	Asynchronous motor	Asynchronous motor	Asynchronous motor
	W	40	40	60	60	60	60	60	60
	RPM	900	900	1300	1300	1300	1300	1130	1130
Debit de aer	m³/h	250	250	350	350	350	350	400	400
Diametru conductă aer	mm	177	160	177	177	177	177	177	177
Presiune maximă admisă a rezervorului	bar	10	10	10	10	10	10	10	10
Materialul din interiorul corpului rezervorului		SUS 304	enameled	SUS 304	SUS 304	SUS 304	SUS 304	SUS 304	SUS 304
Rezistență electrică auxiliară	kW	1.6 (incoloy825)	1.6 (incoloy825)	1.6 (incoloy825)	1.6 (incoloy825)	1.6 (incoloy825)	1.6 (incoloy825)	1.6 (incoloy825)	1.6 (incoloy825)
Supapă de expansiune electronică		DA	DA	DA	DA	DA	DA	DA	DA
Anod electronic		DA	DA	DA	DA	DA	DA	DA	DA
Racord ieșire apă caldă	inch	G3/4	G3/4	G3/4	G3/4	G3/4	G3/4	G 1	G 1
Tur/retur serpentină	inch	–	–	–	G 3/4	–	G 3/4	–	G 3/4
Racord intrare apă rece	inch	G 3/4	G 3/4	G 3/4	G 3/4	G 3/4	G 3/4	G 1	G 1
Racord drenaj	inch	G 3/4	G 3/4	G 3/4	G 3/4	G 3/4	G 3 4	G 3/4	G 3/4
Evacuare apă condens	inch	G 1/2	G 1/2	G 1/2	G 1/2	G 1/2	G 1/2	G 1/2	G 1/2
Material schimbător de căldură al unității		Aliaj de aluminiu	Aliaj de aluminiu	Aliaj de aluminiu	Aliaj de aluminiu	Aliaj de aluminiu	Aliaj de aluminiu	Aliaj de aluminiu	Aliaj de aluminiu
Dimensiuni nete	mm	φ560×1185	φ510×1700	φ560×1750	φ560×1750	φ640×1850	φ640×1850	φ700×2250	φ700×2250
Dimensiuni ambalare	mm	570x570x1292	570x570x1800	629x629x1892	629x629x1892	695x695x1989	695x695x1989	755x755x2370	755x755x2370
Greutate netă	kg	48	73	72		87		122
Greutate brută	kg	63	83	86		105		132
Nivel de zgomot *****	dB (A)	55	55	55	55	55	55	59.8

Puteri și timpi pentru ACM la 43°C Atlas ATHW R290

Dacă în camera tehnică ar fi 22°C, iar apa caldă este setată direct pentru temperatura la duș de 43°C, scade timpul și crește COP-ul.

Parametru la aer 22°C / AR 15°C / ACM 43°C	ATHWR290-11/100L	ATHWR290-11/160LT	ATHWR290-16/200Lw	ATHWR290-16/200L	ATHWR290-16/300Lw	ATHWR290-16/300L	ATHW-40a/500Lw	ATHW-40a/500L
Capacitate încălzire [kW]	1,27	1,16	1,72	1,72	1,72	1,72	3,39	3,39
Timp încălzire [h]	2,52	5,55	4,09	4,09	6,79	6,79	6,39	6,39
COP [W/W]	3,38	3,76	3,87	3,87	4,04	4,04	3,38	3,38
Putere standby [W]	18,6	21,7	24,9	24,9	24,7	24,7	31,7	31,7

Marcaj	Condiție de testare / Standard de referință
*	Capacități și puteri electrice date în următoarele condiții: Încălzire: Temperatura ambiantă 20°C/15°C, Temperatura ACM de la 15°C la 55°C.
**	Capacități și timpi de încălzire conform ERP (EN16147) Stage A, temperatura ACM de la 10°C la 53°C.
*******	Puterea electrică în standby conform ERP (EN16147) Stage B.
********	COP și Clasa Energetică în conformitate cu ERP (EN16147) Stage C cu profil ACM M / L / XL / XXL.
*****	Nivel zgomot testat în conformitate cu standardul EN 12102.

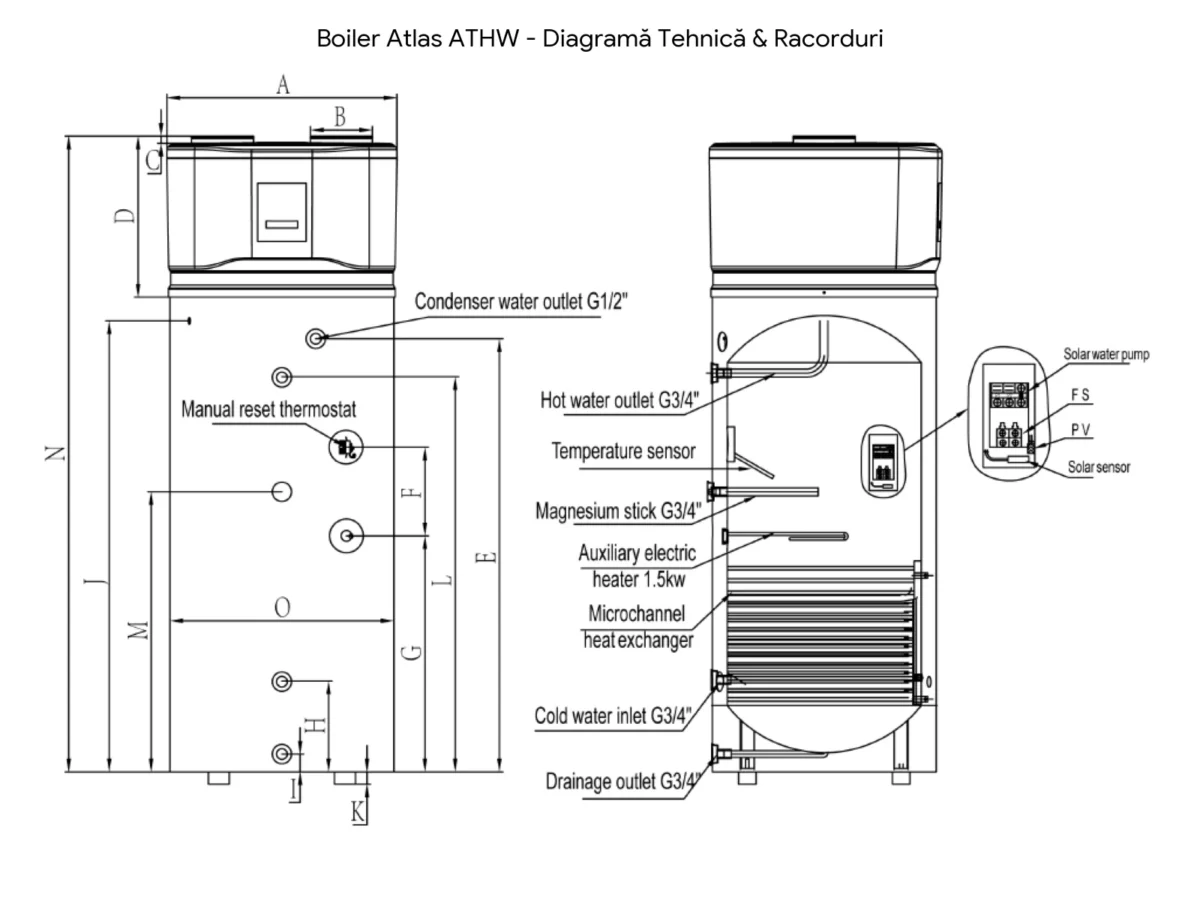

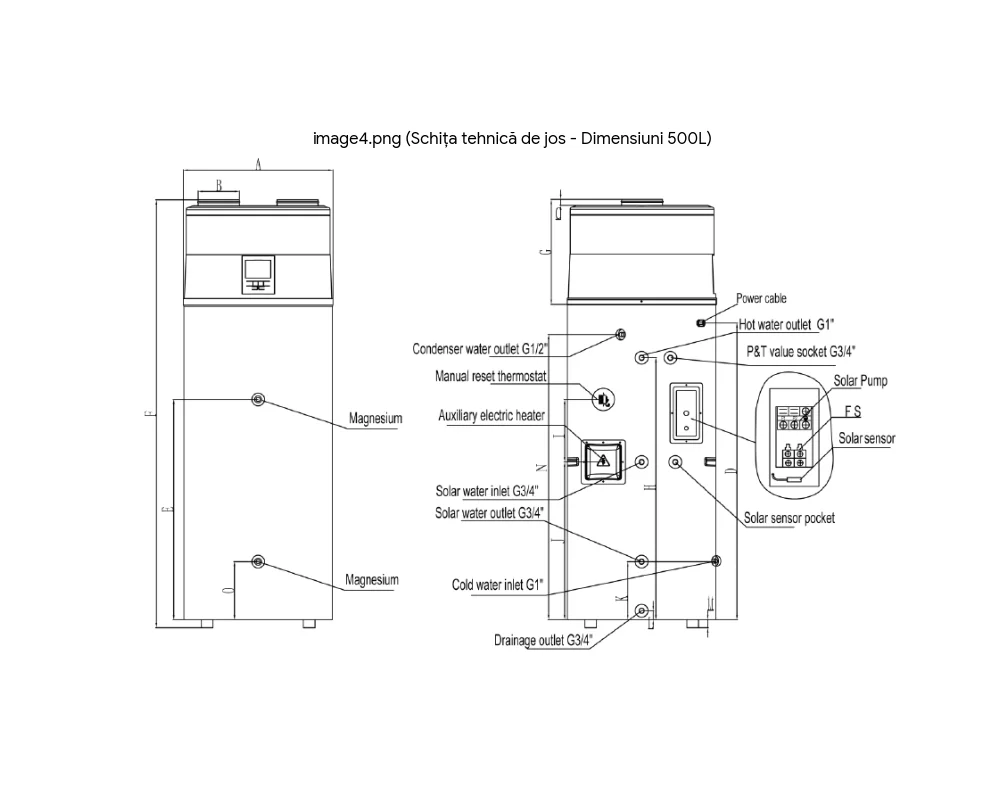

Atlas ATHW R290 dimensiuni și racorduri

Model	Volum [L]	Dimensiuni Nete (∅ x H) [mm]
ATHWR290-11/100L	100	φ560 x 1185
ATHWR290-11/160LT	160	φ510 x 1700
ATHWR290-16/200Lw / 200L	200	φ560 x 1750
ATHWR290-16/300Lw / 300L	300	φ640 x 1850
ATHW-40a/500Lw / 500L	500	φ700 x 2250

Cota	Descriere cotă (element / racord)	Model 200L [mm]	Model 300L [mm]	Model 500L [mm]
A	Diametru unitate pompă de căldură	Φ576	Φ658	Φ700
B	Diametru racord tubulatură aer	Φ177	Φ177	Φ177
C	Înălțime margine superioară	35	35	25
D	Înălțime modul pompă de căldură	455	460	1683
E	Înălțime racord evacuare condens (G 1/2″)	1135	1230	1145
F	Distanță între racorduri solare / accesorii	238	254	2250
G	Înălțime racord tur solar / termostat rearmare	600	665	453
H	Înălțime racord retur solar	250	240	1524
I	Înălțime picioare suport de la sol	41	41	270
J	Înălțime racord ieșire apă caldă (G 3/4″)	1185	1290	898
K	Înălțime racord drenaj (G 3/4″)	35	35	285
L	Înălțime racord intrare apă rece (G 3/4″)	1020	1130	40
M	Înălțime senzor temperatură / anod magneziu	764	800	35
N	Înălțime totală boiler (cu pompă de căldură)	1750	1850	1633
O	Diametru exterior corp rezervor	Φ560	Φ640	285

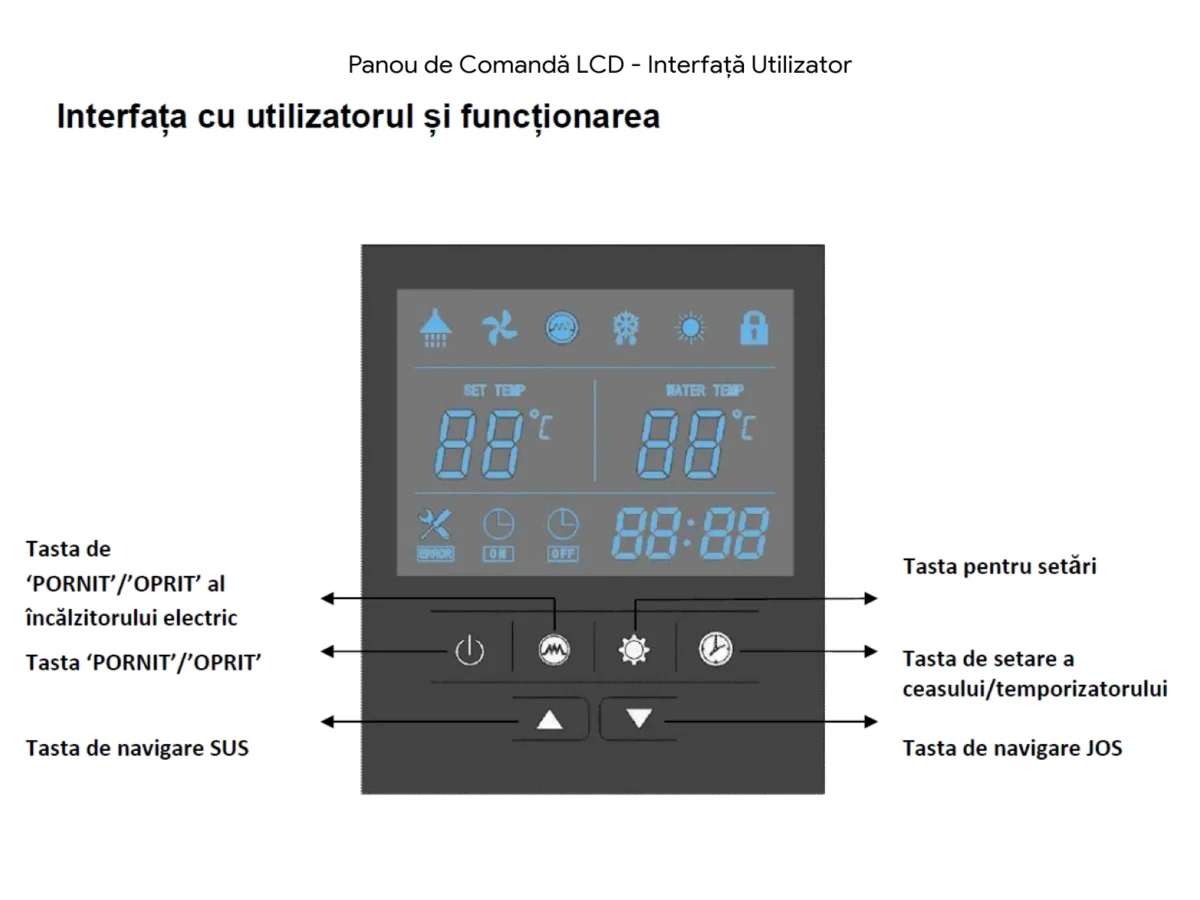

Atlas ATHW R290 panou de control

Atlas ATHW R290 conectare la WiFi

Smart Life – Smart Living (by Tuya):

Link Universal QR Code (redirecționare automată iOS/Android): https://smartapp.tuya.com/smartlife
Google Play Store (pentru telefoane Android)
Apple App Store (pentru iPhone / iOS)
