Articol destinat beneficiarilor noștri pentru montaj pompă de căldură încălzire/răcire.
Îl aveți deja, dar punem și aici linkul din Drive cu Dosar planșe și date tehnice. Accesul în dosar nu e public, poate fi accesat numai de beneficiarii noștri.
Puteți cere date tehnice despre pompa de căldură lui SiboGPT.
Cadru / soclu
Suport pregătit (cadru metalic/plastic, soclu beton/bolțari) și suprafață solidă, orizontală; pentru PdC split putem aduce noi cadrul metalic, trebuie să confirmăm.
Distanțe minime
Vă rugăm să vă asigurați că există următoarele distanțe minime:
– de la sol: 50cm, înălțimea stratului de zăpadă probabil; poate fi 25cm în caz că există copertină;
– deasupra: 60cm, pentru intervenții;
– spate: 30cm, pentru debit aer;
– față: 2m (200cm), pentru debit aer;
– stânga: 30cm, pentru debit aer;
– dreapta: 60cm, pentru intervenții.
Canalizare
Pentru condens/degivrare, trebuie să existe racord de canalizare în exteriorul sau interiorul casei, în apropierea pompei de căldură. În ofertă scriem maxim 1 metru, dar poate fi puțin mai mult.
În ofertă și aici scriem 1 metru, din cauza a 2 excepții, unde nu noi am făcut instalațiile sanitare și termice. Clienții au întrebat că „Păi, voi ce mai faceți, atunci?”. Vrem să fim cât se poate de transparenți: nu putem face 20 de metri de canal exterior sau interior, chiar dacă omul spune că „Plătesc, nu veți lucra degeaba!”.
Șanț tur, retur
Avem rugămintea să existe șanț săpat, dacă PdC e la distanță mare față de casă, 3..30+ metri.
Carotă perete
Noi nu vom face străpungerea peretelui cu carotă – POZE străpungeri. Unii preferă să facă gaura cu carotă; îi rugăm să facă străpungerea înainte să ajungă echipa.

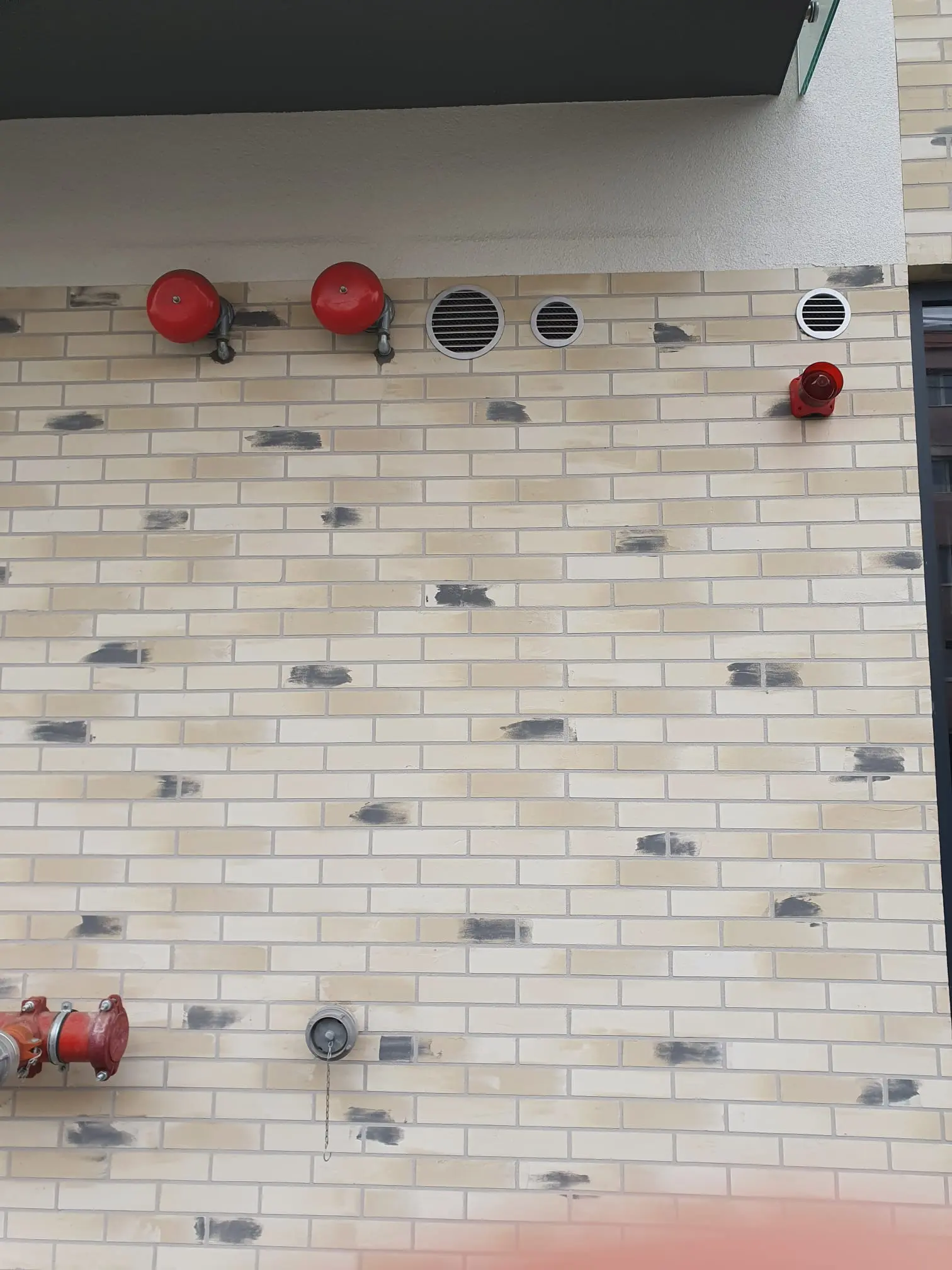

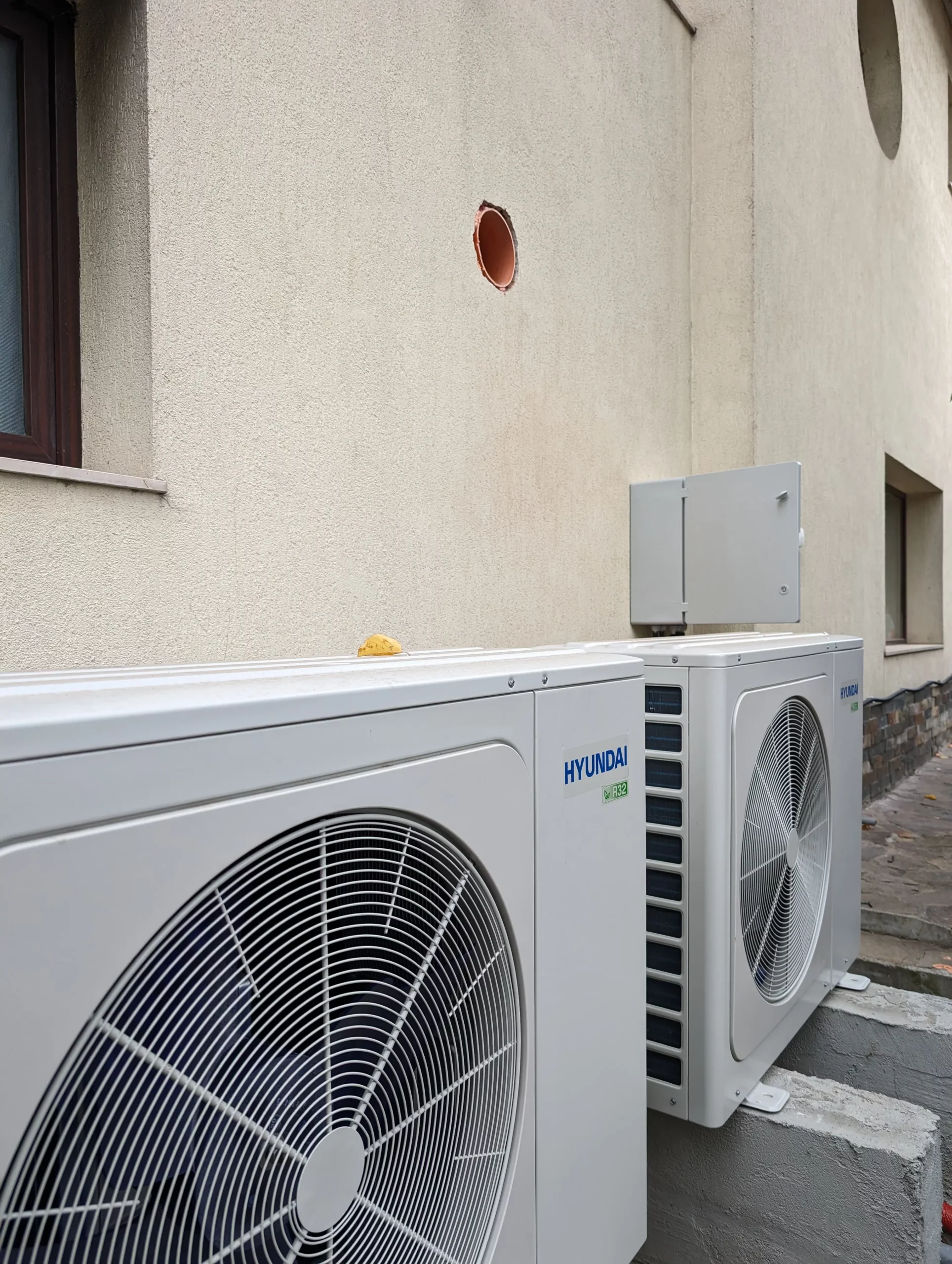

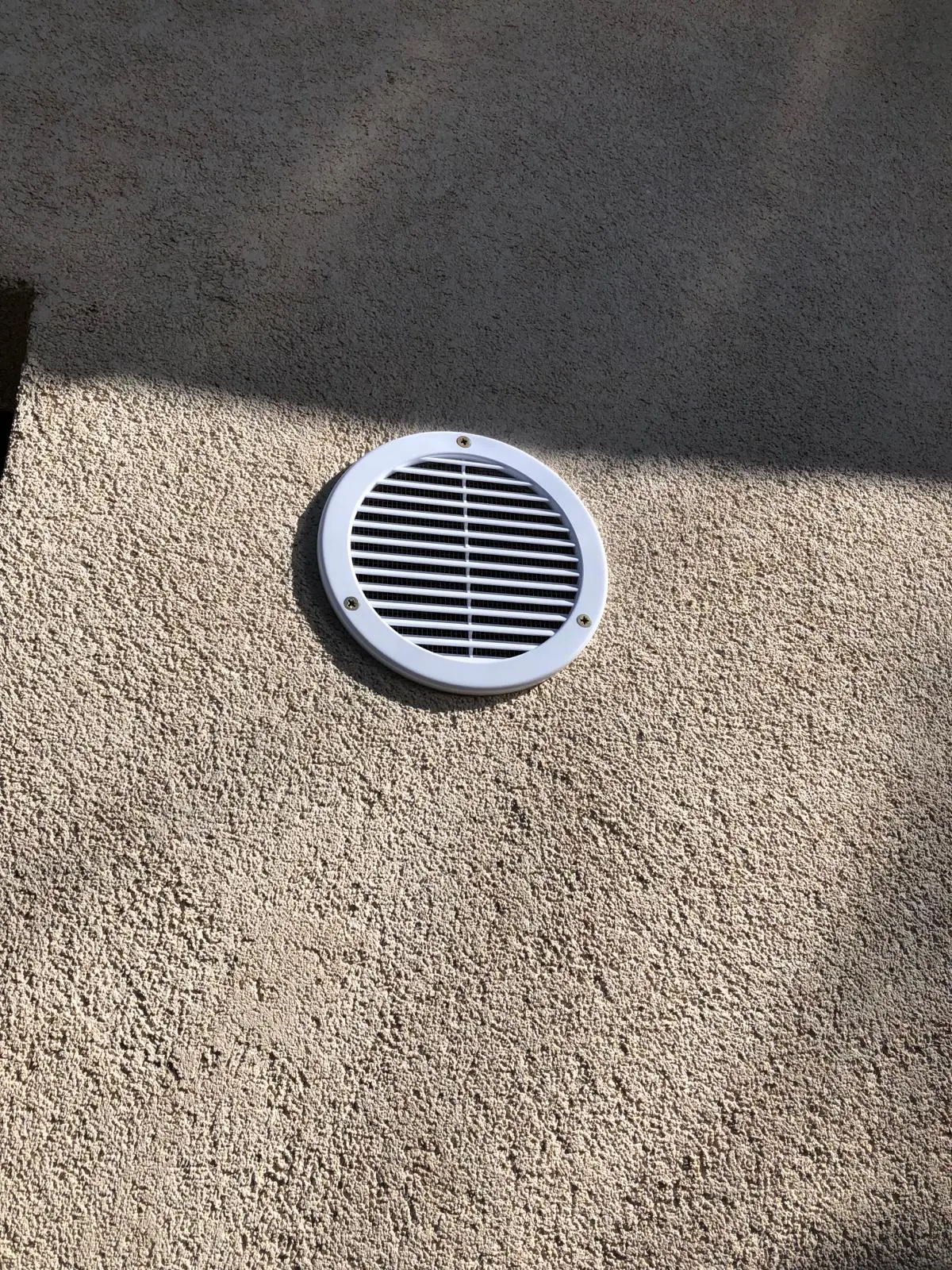

Noi facem un cerc cu burghiu mic, apoi spargem miezul; gaura va fi ca cea obținută cu carota. Poze cu găuri pentru boiler cu PdC: POZA1, POZA2, POZA3.
Gaură placă beton
Dacă PdC și racordurile TUR/RETUR sunt la alt nivel, vom face străpungerea contra cost.
Racorduri tur, retur
Racordurile țevilor de tur și retur ar trebui să fie aparente și în apropierea PdC (dacă nu am făcut noi lucrarea de încălzire în pardoseală).
Racord apă
Pentru instalații noi de IPAT sau calorifere nefăcute de noi
Racordul de apă rece pentru umplerea instalației, ar trebui să existe la cca 2m față de țevile de TUR/RETUR. Umplerea/golirea o putem face și într-un distribuitor sau orice alt punct al instalației termice. Pentru lungimi mai mari de traseu de apă rece, vom adăuga costuri suplimentare.
Curent electric
Să existe branșament de energie electrică definitiv și fără variații de tensiune, NU organizare de șantier sau generator.
• Tensiunea trebuie să fie constantă, fără fluctuații și în plaja de 230V (400V) ±5%. Fluctuații pot însemna 2..5 Volți în 2..3 secunde, de pildă.
• Dacă nu, va fi nevoie de stabilizator de tensiune bun.
• Aviz mai ales celor la capăt de rețea electrică ori lângă: platforme industriale, cartiere în construcție sau rău famate; mai nou, în cartiere cu multe panouri voltaice.
Cablu alimentare
Electricianul pozează un cablu de alimentare 230V (400V) direct din tablou, fără priză, – cu siguranță dedicată (diferențială) – până afară la PdC monobloc. În cazul PdC split, câte un cablu și câte o siguranță pentru unitatea externă și internă. Vezi Cabluri și siguranțe.
Cablu controller
Electricianul montează un cablu (5×0,75mm²) de la controller afară la PdC monobloc. Nu e cazul la PdC split, controllerul e în unitatea internă – poate fi detașat, în caz că cineva ar vrea.
Controllerul poate fi montat oriunde în casă. Majoritatea alege camera tehnică, poate fi pe un hol, living etc.
Cablu PdC split
Cablu între unitățile interioară și exterioară ale PdC split. E vorba de un cablu simplu de termostat, 2×0,75mm².
Cablu CTgaz
Dacă va fi CTgaz/gpl, un cablu (2×0,75mm²) de la CTgaz la PdC.
Perete unitate internă
Peretele ar trebui să fie finisat (gletuit cel puțin) – aria unde se va monta unitatea interioară a PdC split.
Rugăminte
Dacă nu am stabilit încă (am uitat să vă întrebăm), vă rugăm să ne atrageți atenția pentru aspectele de mai jos. Ne ajută să pregătim absolut toate materialele necesare.
a) distanță mai mare de 3m între racorduri existente TUR/RETUR și PdC (interior + exterior, orizontal + vertical) – distanța dintre PdC și punctele de racord tur, retur;
b) distanță mai mare de 3m între CTgaz și PdC, sau distanța dintre CTgaz și punctele ei de racordare a țevilor de tur și retur;
c) distanță mai mare de 2m între racorduri existente TUR/RETUR și racord apă rece (umplere); dacă există CTgaz, umplerea poate fi făcută prin CTgaz;
d) robineții și filtrul Y vor fi afară (nu există posibilitatea de a fi montați în casă);
e) canalizare fără pantă de peste 45°; vom monta un cablu de degivrare suplimentar simplu ori termostatat 6m 60W 230V;
Linkuri în Drive cu POZE Pregătire front lucru PdC și Lucrări montaj PdC (accesul e rezervat beneficiarilor noștri, nu e public)
