În planșele de proiectare Sibotherm apar frecvent notațiile ③ și ⑤. Acestea nu sunt simple cifre, ci instrucțiuni pentru execuție: reprezintă numărul de tronsoane de țeavă montate la un pas de 5 cm în zonele perimetrale.
Indiferent de pasul general calculat pentru restul încăperii (pas „de câmp”), se prevăd:
- ⑤ tronsoane lângă pereții exteriori (cu sau fără vitraje) — montaj melcat: perete-tur-retur-tur-retur-tur-pasul de câmp.
- ③ tronsoane lângă pereții interiori (cu sau fără ușă) — montaj melcat: perete-tur-retur-tur-pasul de câmp.
Cum se obține tehnic pasul de 5 cm?
Pentru a obține această densitate prin metoda „melcat” (spirală), se urmează pașii de așternere corectă:

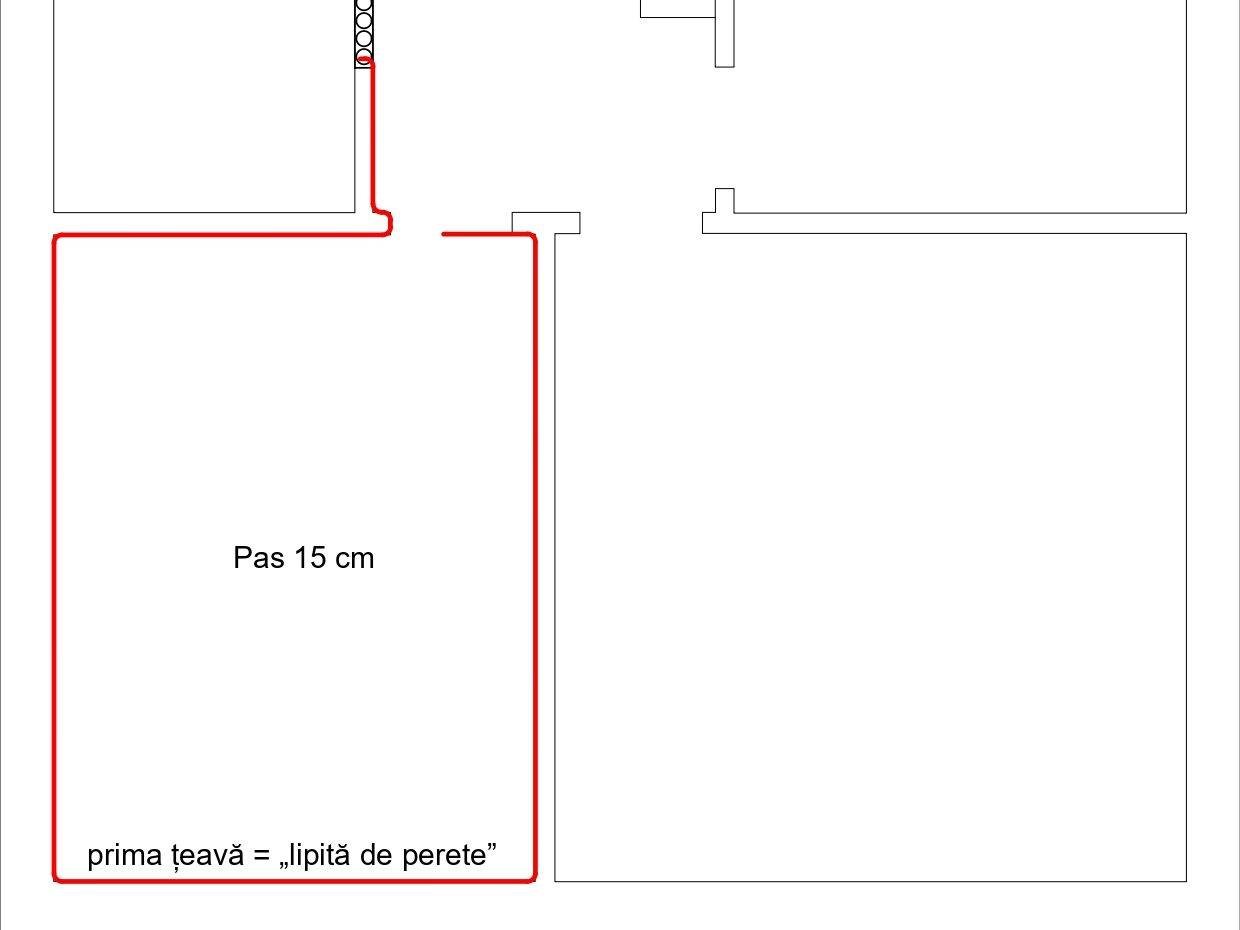

- Prima spiră: Se montează conducta „lipită” de perete (respectând rostul de dilatație).

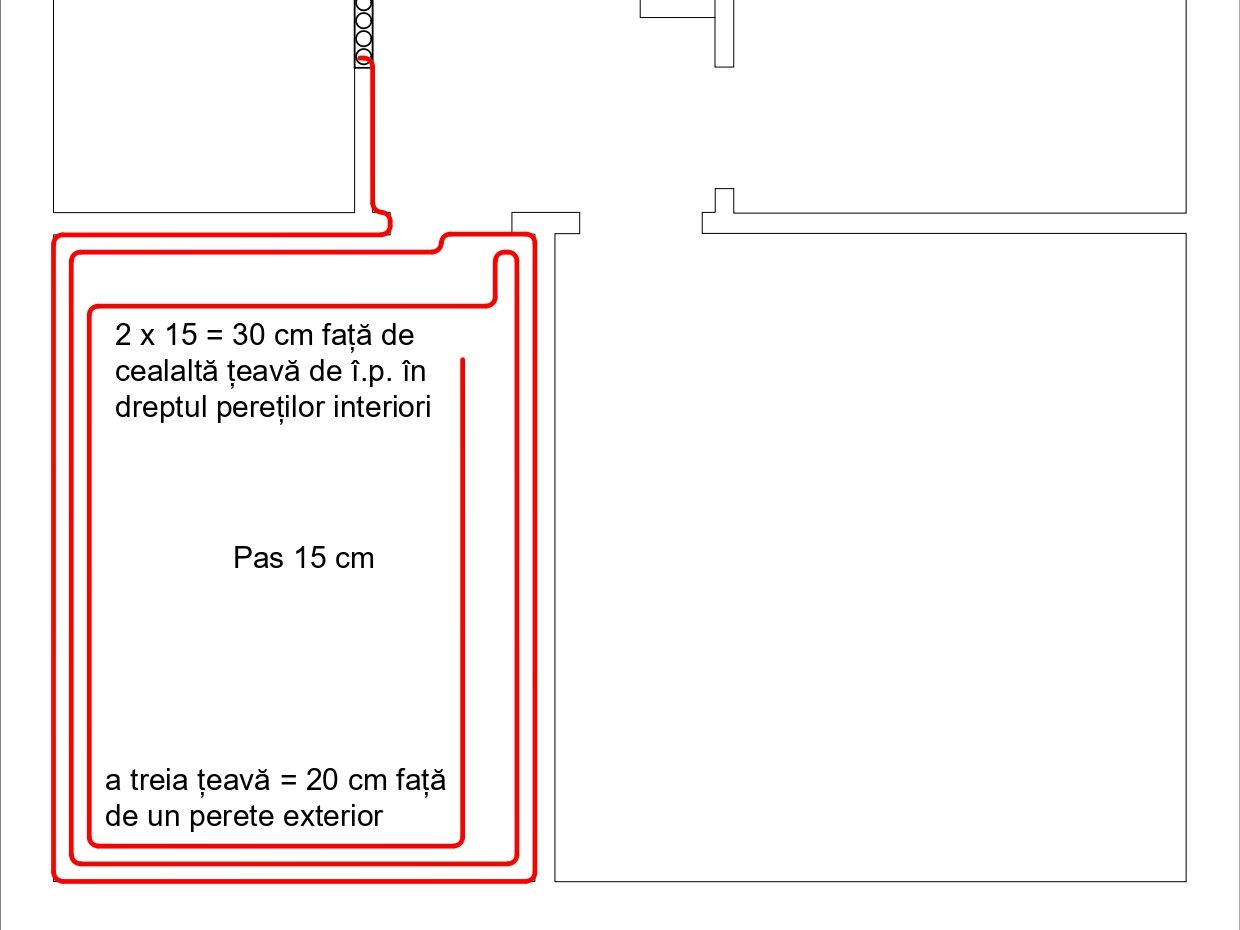

- Distanțarea inițială: A doua spiră de tur se pozează la 10 cm distanță de prima (inter-ax).

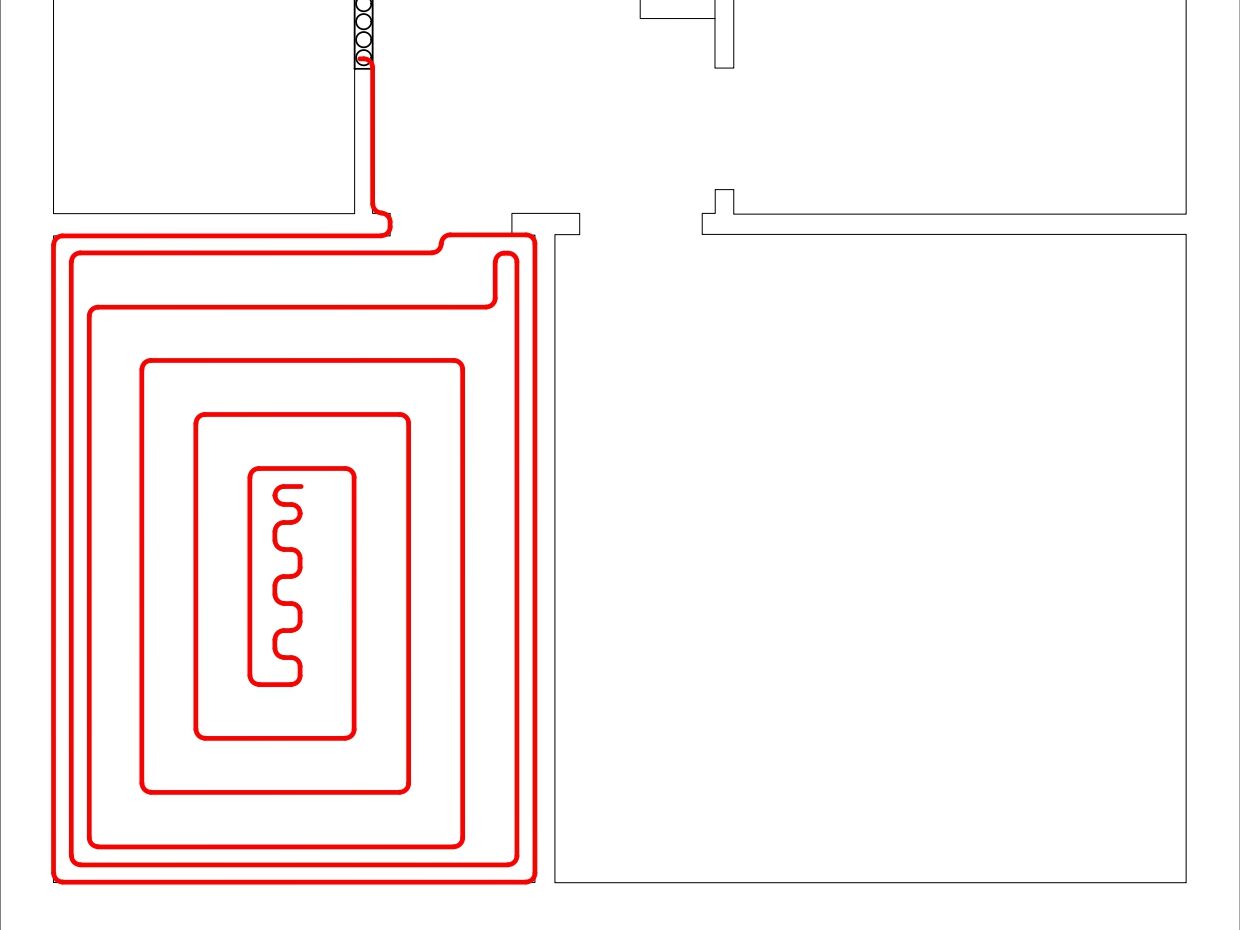

- Finalizarea turului: Se continuă așternerea până la jumătatea circuitului.

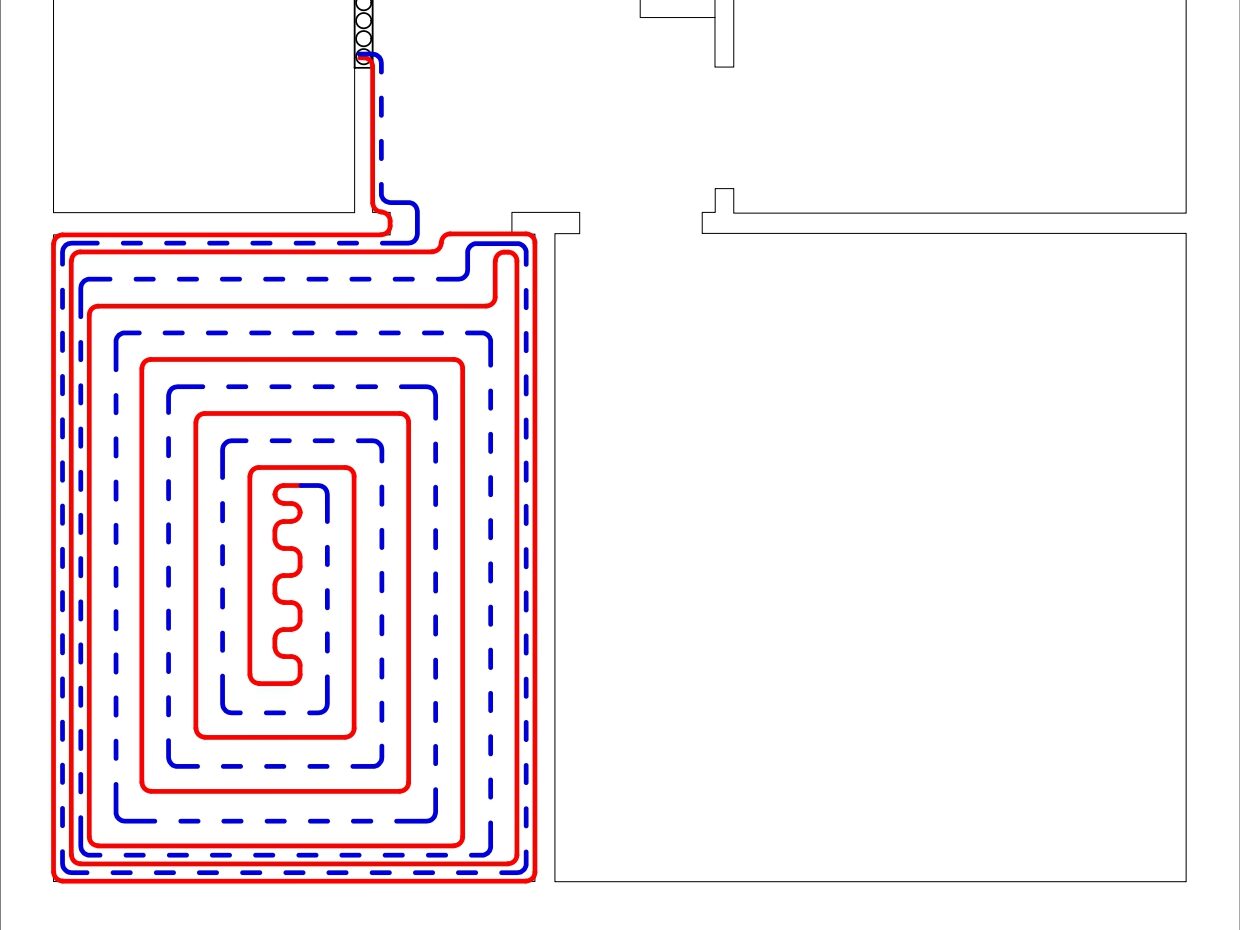

- Returul: Conducta de retur se întoarce exact prin mijlocul distanței de 10 cm lăsate anterior, rezultând pasul final de 5 cm între firele de țeavă.
De ce ③ tronsoane către peretele interior?
Deși „internetul” sau diversele AI-uri pot considera irelevantă încălzirea unui perete interior, fizica instalațiilor spune altceva.
- Regim de iarnă: Prin încălzirea bazei peretelui interior, acesta devine un mic radiator. Creșterea suprafeței radiante totale a camerei permite scăderea temperaturii agentului termic pe tur. Rezultatul: un randament mai bun al sursei (COPCOP = coeficient de performanță = putere termică dezvoltată : putere electrică absorbită mai mare).
- Regim de vară: Un perete interior răcit mărește suprafața de schimb termic. Fluxul necesar pe metru pătrat scade, permițând utilizarea unei temperaturi de tur mai mari (evitând riscul de condens și crescând EEREER = Energy Efficiency Ratio (raport de eficiență energetică)).
De ce ⑤ tronsoane către peretele exterior?
Aici consensul tehnic este mai larg, dar argumentele Sibotherm merg dincolo de simpla „încălzire a zonei reci”.
- Iarna (compensarea radiației reci): Un perete exterior rece „extrage” căldură din corpul uman prin radiație (disconfort radiant). Conform normativelor EN ISO 7730 și EN 1264, disconfortul apare când diferența de temperatură dintre suprafețe depășește 5°C. Cele 5 tronsoane creează o barieră termică, ridicând temperatura peretelui, acesta înmagazinând energie.
- Vara (scut împotriva radiației calde): Răcirea bazei peretelui exterior coboară temperatura suprafeței spre 23-25°C. Aceasta nu mai radiază căldură în interior, scăzând temperatura medie radiantă (MRT) din încăpere fără a face pardoseala excesiv de rece.
Temperatura podelei pe mijlocul încăperii
Cantitatea de țeavă per încăpere rămâne aproximativ aceeași ca în proiectele anterioare — pas constant sau cu 3 tronsoane la pas de 5cm numai lângă pereții exteriori.
Cu pas de 5cm pe toate laturile încăperii, în câmp (pe mijlocul camerei, unde calcă omul) temperatura sub talpă rămâne plăcută atât iarna, cât mai ales vara la răcire.
Limite și siguranță
Deși numărul de tronsoane poate fi ajustat în funcție de cerințele specifice, trebuie respectată o regulă de aur a sănătății: temperatura maximă a finisajului în zona perimetrală nu trebuie să depășească 35°C.
Alegerea numărului de tronsoane (3 sau 5) influențează lungimea totală a buclei, aspect care trebuie corelat mereu cu calculele hidraulice din documentul 2c. Dimensionare circuite.
Verdictul tehnic:
Poziționarea țevilor „lipite” de perete și densitatea crescută în perimetru nu reprezintă risipă de material, ci o metodă activă de a transforma structura casei într-un element radiant eficient, atât pentru încălzire, cât și pentru răcire.
Beneficiarii noștri cu proiect de IPATIPAT = încălzire în pardoseală cu agent termic; în șapă = sistem umed; fără șapă = sistem... pot vedea câteva 🔐Poze așternere țeavă î.p.
